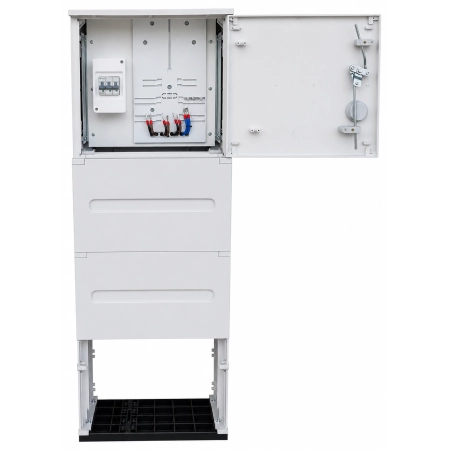

Rozdzielnica licznikowa RL40x40-G0070 to kompletne złącze pomiarowe przeznaczone do zabudowy jednego trójfazowego licznika energii elektrycznej. Wykonanie na fundamencie umożliwia montaż rozdzielnicy bezpośrednio w gruncie, dzięki czemu produkt doskonale sprawdzi się jako wolnostojący punkt pomiarowy przy posesji, budynku mieszkalnym, usługowym lub gospodarczym.

Rozdzielnica została wyposażona w trójfazowy wyłącznik nadprądowy 3P C25A, tablicę licznikową, listwę zaciskową 5x35 mm² oraz kompletne okablowanie wykonane przewodem LGY 10 mm². Aparatura przedlicznikowa znajduje się w obudowie przystosowanej do plombowania.

Obudowa wykonana z poliestru termoutwardzalnego EMITER charakteryzuje się bardzo dobrymi właściwościami elektrycznymi i mechanicznymi oraz wysoką odpornością na promieniowanie UV. Konstrukcja jest przeznaczona do zastosowania zewnętrznego i umożliwia wykonanie układu pomiarowego w sieciach TN-C oraz TN-S.

Rozdzielnica licznikowa 3-fazowa na fundamencie

Model RL40x40-G0070 został wykonany w wersji na fundamencie przeznaczonym do wkopania w ziemię. Pozwala to na ustawienie rozdzielnicy jako niezależnego, wolnostojącego elementu instalacji elektrycznej.

Takie rozwiązanie jest często stosowane przy wykonywaniu nowych przyłączy energetycznych, szczególnie gdy układ pomiarowy ma znajdować się w granicy posesji.

Fundament umożliwia doprowadzenie przewodów prowadzonych w gruncie bezpośrednio do wnętrza rozdzielnicy, zapewniając estetyczne i uporządkowane wykonanie przyłącza.

Zabezpieczenie przedlicznikowe 3P C25A

Rozdzielnica wyposażona jest w wyłącznik nadmiarowoprądowy 3P C25A, pełniący funkcję zabezpieczenia przedlicznikowego.

Trójfazowy wyłącznik nadprądowy zabezpiecza instalację przed skutkami zwarć i przeciążeń. Charakterystyka C pozwala na zastosowanie zabezpieczenia w instalacjach, w których mogą występować zwiększone prądy rozruchowe.

Aparatura przedlicznikowa została umieszczona w części przystosowanej do plombowania, co umożliwia zabezpieczenie dostępu do elementów znajdujących się przed licznikiem energii elektrycznej.

Miejsce na trójfazowy licznik energii elektrycznej

Wewnątrz rozdzielnicy znajduje się tablica licznikowa przeznaczona do zabudowy jednego trójfazowego licznika energii elektrycznej.

Konstrukcja pozwala na czytelne rozdzielenie części pomiarowej od aparatury przedlicznikowej. Rozdzielnica może dzięki temu stanowić podstawę układu pomiarowego służącego do rozliczania poboru energii elektrycznej.

Model przeznaczony jest do współpracy z instalacjami trójfazowymi oraz może być stosowany w układach sieci TN-C i TN-S.

Listwa zaciskowa 5x35 mm²

Rozdzielnica posiada listwę zaciskową 5x35 mm², przeznaczoną do podłączenia przewodu odpływowego.

Zastosowanie odpowiednio dobranej listwy zaciskowej pozwala na uporządkowane wykonanie połączenia pomiędzy częścią pomiarową a instalacją odbiorczą budynku.

Całość uzupełnia kompletne okablowanie wykonane przewodem LGY 10 mm², co ogranicza zakres prac związanych z wykonywaniem wewnętrznych połączeń podczas montażu.

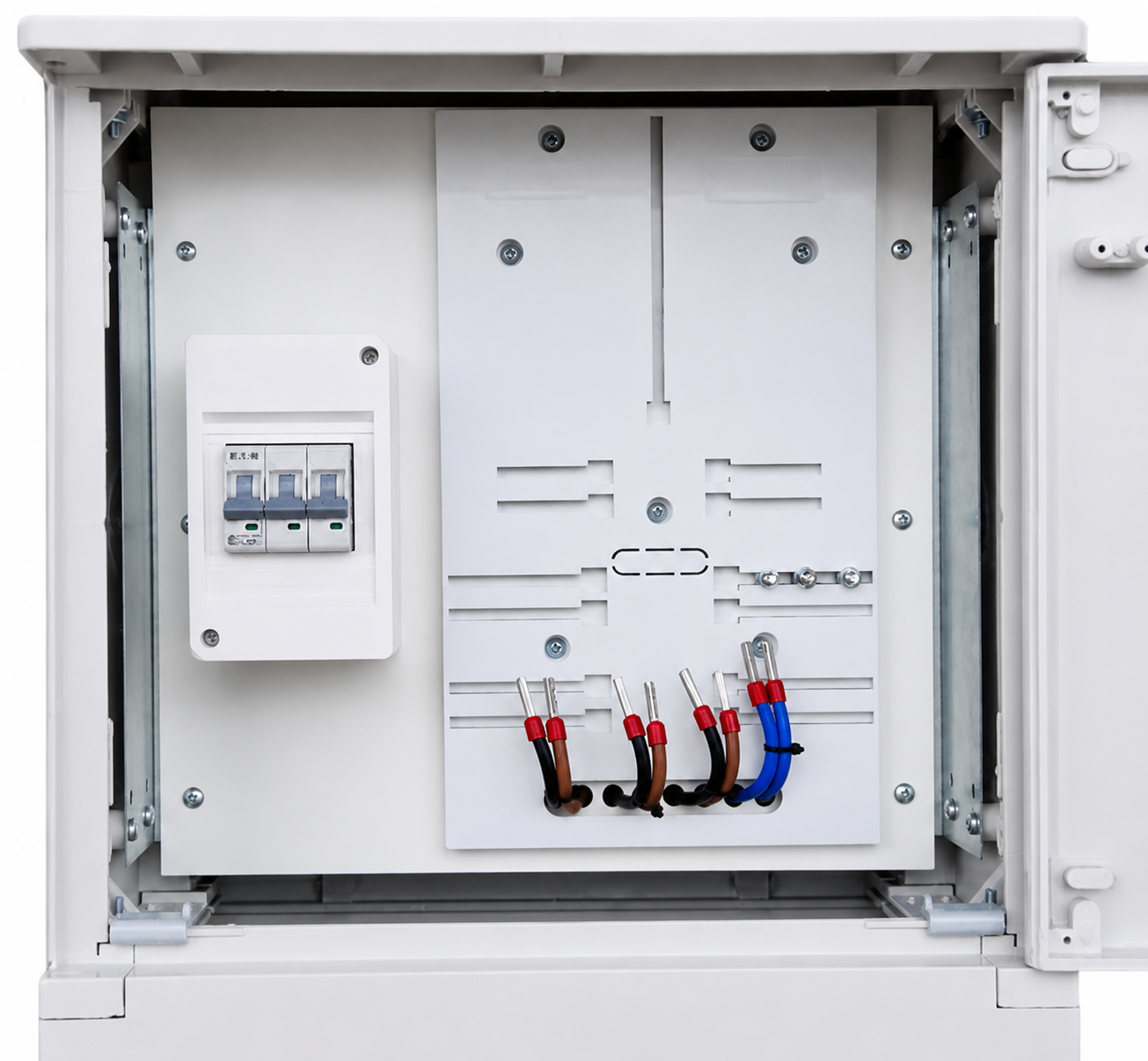

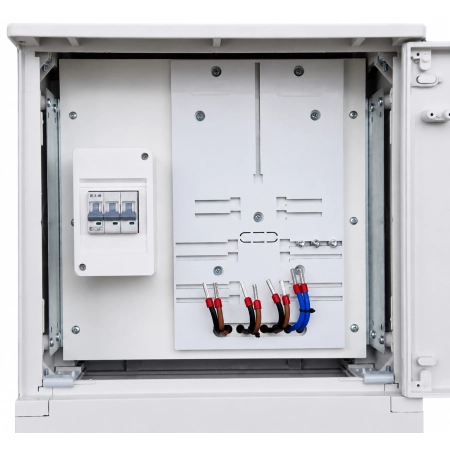

Gotowa i okablowana rozdzielnica licznikowa

Model RL40x40-G0070 jest przygotowany do dalszego montażu instalacyjnego. Wewnątrz zastosowano niezbędną aparaturę oraz wykonano połączenia przewodem LGY 10 mm².

Gotowa konstrukcja zapewnia uporządkowane rozmieszczenie:

• zabezpieczenia przedlicznikowego,
• tablicy pod licznik energii,
• listwy zaciskowej,
• okablowania wewnętrznego.

Pozwala to ograniczyć zakres prefabrykacji wykonywanej bezpośrednio na miejscu inwestycji.

Obudowa EMITER z poliestru termoutwardzalnego

Rozdzielnica została wykonana na bazie obudowy EMITER z poliestru termoutwardzalnego. Materiał charakteryzuje się dobrymi właściwościami dielektrycznymi i mechanicznymi, dzięki czemu jest powszechnie wykorzystywany do produkcji obudów elektroenergetycznych przeznaczonych do zastosowania zewnętrznego.

Istotną zaletą poliestru termoutwardzalnego jest również wysoka odporność na promieniowanie UV. Ma to szczególne znaczenie w przypadku rozdzielnic montowanych na zewnątrz i przez długi czas narażonych na działanie światła słonecznego.

Skośny daszek stanowi dodatkowy element konstrukcyjny obudowy przeznaczonej do użytkowania zewnętrznego.

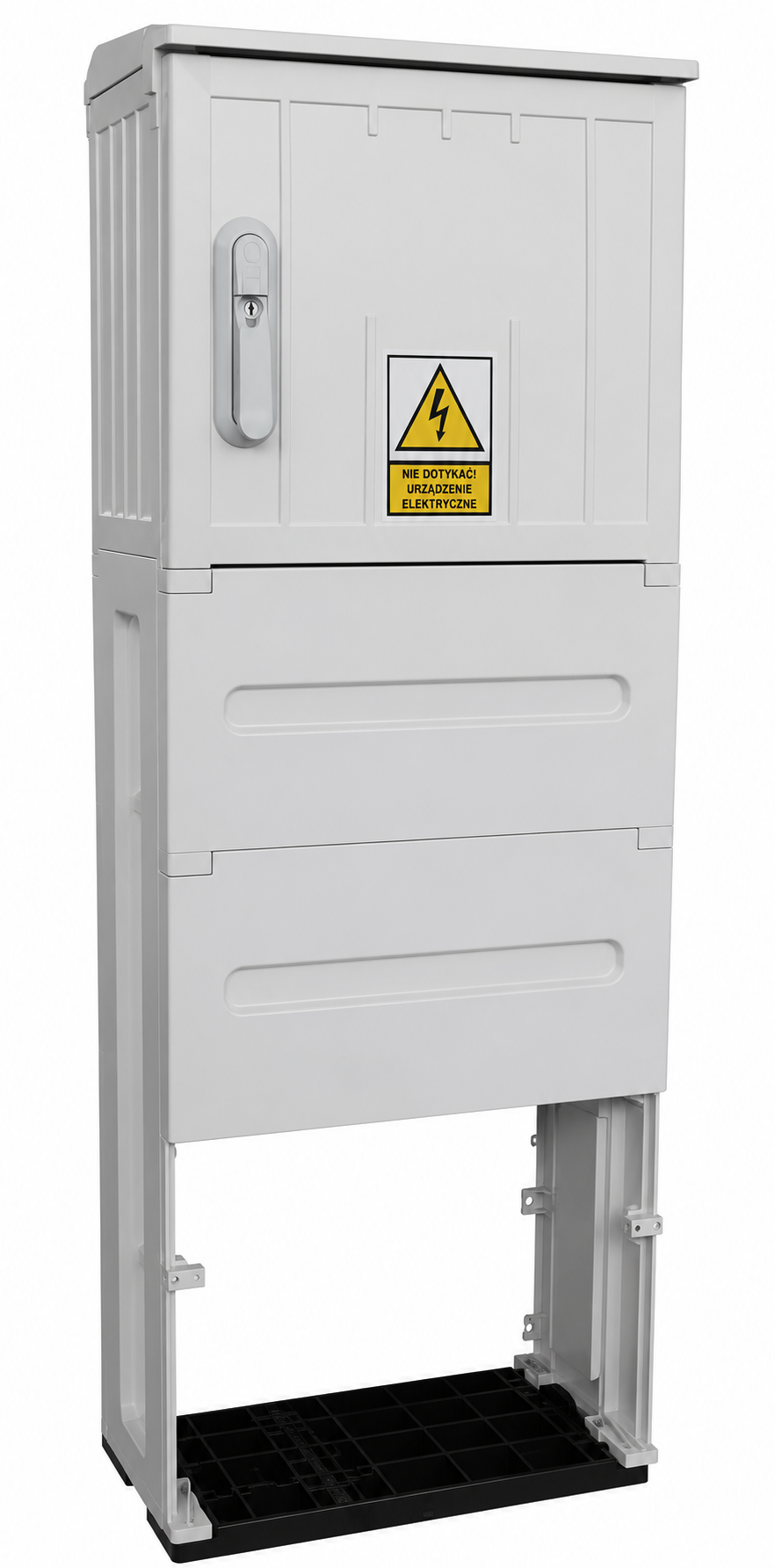

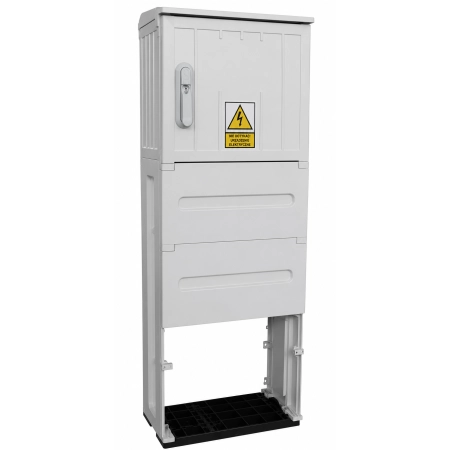

Fundament do wkopania w ziemię

Rozdzielnica posiada fundament przeznaczony do wkopania w ziemię, dzięki czemu nie wymaga montażu na elewacji budynku ani dodatkowej konstrukcji wsporczej.

Takie wykonanie zapewnia możliwość:

• ustawienia rozdzielnicy w granicy posesji,
• wykonania wolnostojącego punktu pomiarowego,
• doprowadzenia przewodów zasilających w gruncie,
• estetycznego prowadzenia przewodów od dołu,
• łatwego dostępu do układu pomiarowego.

Rozwiązanie jest szczególnie praktyczne podczas wykonywania nowych przyłączy energetycznych na działkach budowlanych.

Zamknięcie Master Key lub kłódka

Klamka rozdzielnicy została przystosowana do zastosowania wkładki typu Master Key. Konstrukcja umożliwia również zamknięcie obudowy za pomocą kłódki.

Pozwala to dostosować sposób zabezpieczenia dostępu do wnętrza rozdzielnicy do wymagań konkretnej instalacji oraz właściwego operatora systemu dystrybucyjnego.

Najważniejsze zalety

• kompletna rozdzielnica licznikowa 3-fazowa,
• model RL40x40-G0070,
• kod produktu 47-247,
• wykonanie na fundamencie,
• fundament przeznaczony do wkopania w ziemię,
• miejsce na jeden trójfazowy licznik energii,
• zabezpieczenie przedlicznikowe 3P C25A,
• aparatura przedlicznikowa przystosowana do plombowania,
• listwa zaciskowa 5x35 mm²,
• kompletne okablowanie LGY 10 mm²,
• obudowa EMITER z poliestru termoutwardzalnego,
• wysoka odporność na promieniowanie UV,
• skośny daszek,
• możliwość zamontowania wkładki Master Key,
• możliwość zamknięcia na kłódkę,
• przystosowanie do sieci TN-C i TN-S,
• możliwość doprowadzenia przewodów prowadzonych w gruncie.

Parametry techniczne

Typ produktu: rozdzielnica licznikowa / złącze pomiarowe
Model: RL40x40-G0070
Rodzaj układu: trójfazowy
Liczba tablic licznikowych: 1
Przeznaczenie: montaż trójfazowego licznika energii elektrycznej
Sposób montażu: na fundamencie, do wkopania w ziemię
Obsługiwane układy sieci: TN-C, TN-S

Wyposażenie

Zabezpieczenie przedlicznikowe: wyłącznik nadmiarowoprądowy 3P C25A
Tablica licznikowa: 1 × do zabudowy licznika energii elektrycznej
Listwa zaciskowa: 5x35 mm²
Okablowanie: komplet, LGY 10 mm²
Aparatura przedlicznikowa: w obudowie przystosowanej do plombowania
Fundament: tak, do wkopania w ziemię
Daszek: skośny
Zamknięcie: klamka przystosowana do wkładki Master Key lub kłódki

Obudowa

Producent obudowy: EMITER
Materiał: poliester termoutwardzalny
Odporność na promieniowanie UV: tak
Szerokość: 400 mm
Wysokość: 1292 mm
Głębokość: 250 mm

Wymiary (S × W × G): 400 × 1292 × 250 mm

Zastosowanie rozdzielnicy licznikowej

Rozdzielnica licznikowa 3-fazowa na fundamencie przeznaczona jest do wykonywania układów pomiarowych służących do rozliczania zużycia energii elektrycznej.

Może znaleźć zastosowanie przy wykonywaniu przyłączy energetycznych do:

• domów jednorodzinnych,
• budynków mieszkalnych,
• działek budowlanych,
• garaży,
• warsztatów,
• budynków gospodarczych,
• lokali użytkowych,
• obiektów usługowych,
• niewielkich obiektów przemysłowych.

Wykonanie na fundamencie do wkopania w ziemię pozwala umieścić punkt pomiarowy niezależnie od budynku, np. w granicy działki. Przewody mogą być prowadzone w ziemi i wprowadzone bezpośrednio do rozdzielnicy.

Połączenie trójfazowej tablicy licznikowej, zabezpieczenia C25A 3P, listwy 5x35 mm² oraz kompletnego okablowania LGY 10 mm² sprawia, że produkt stanowi funkcjonalną bazę do wykonania kompletnego układu pomiarowego.
