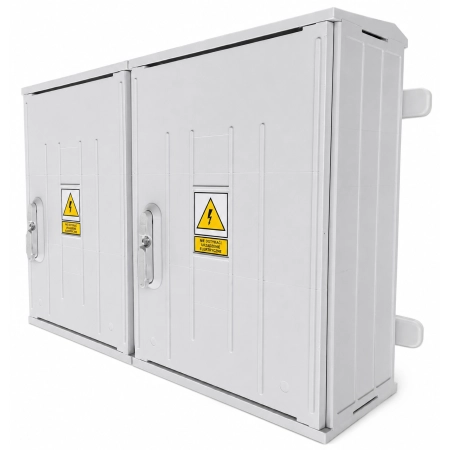

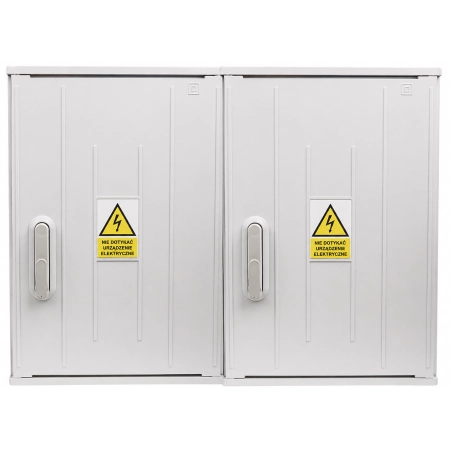

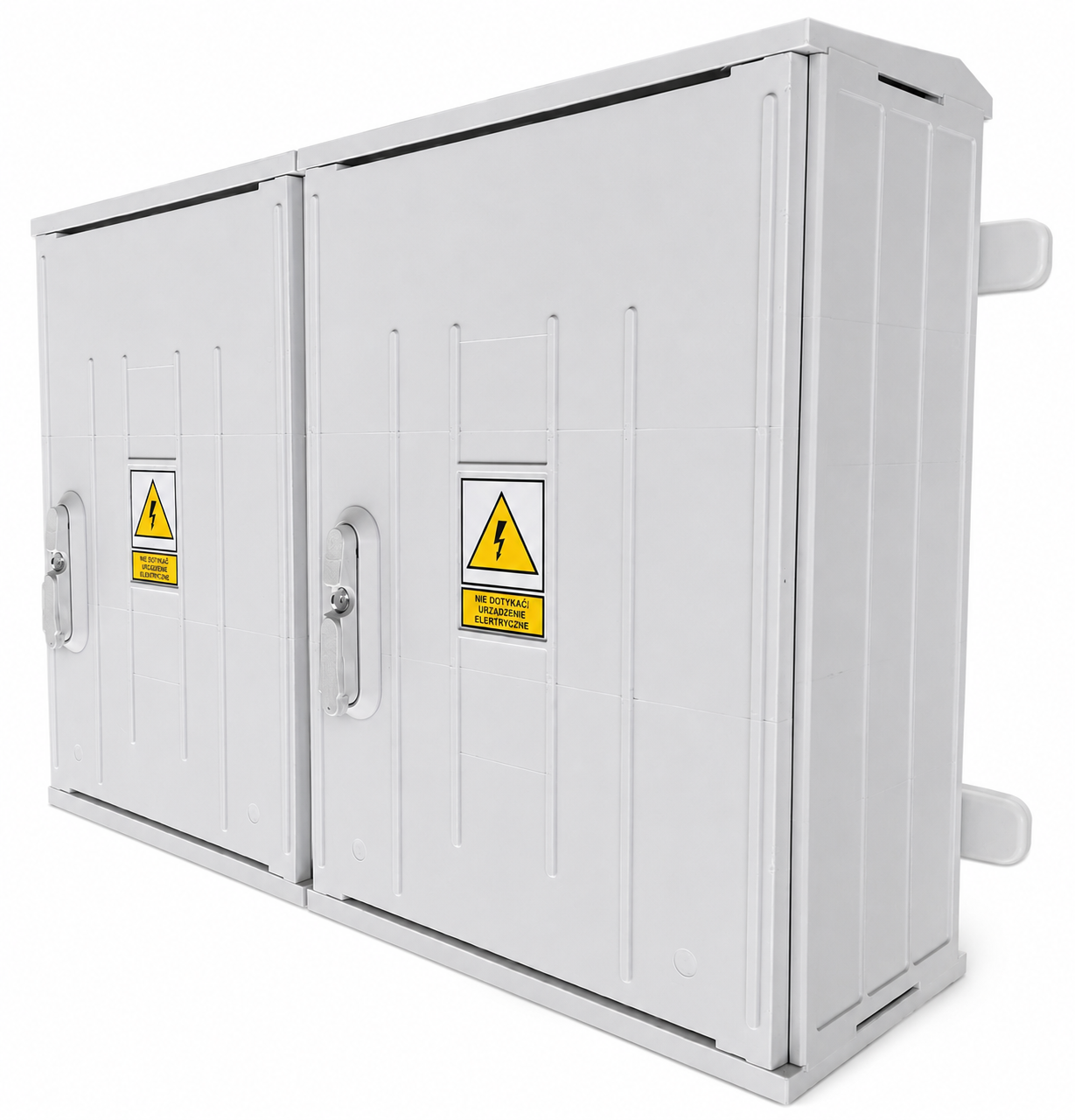

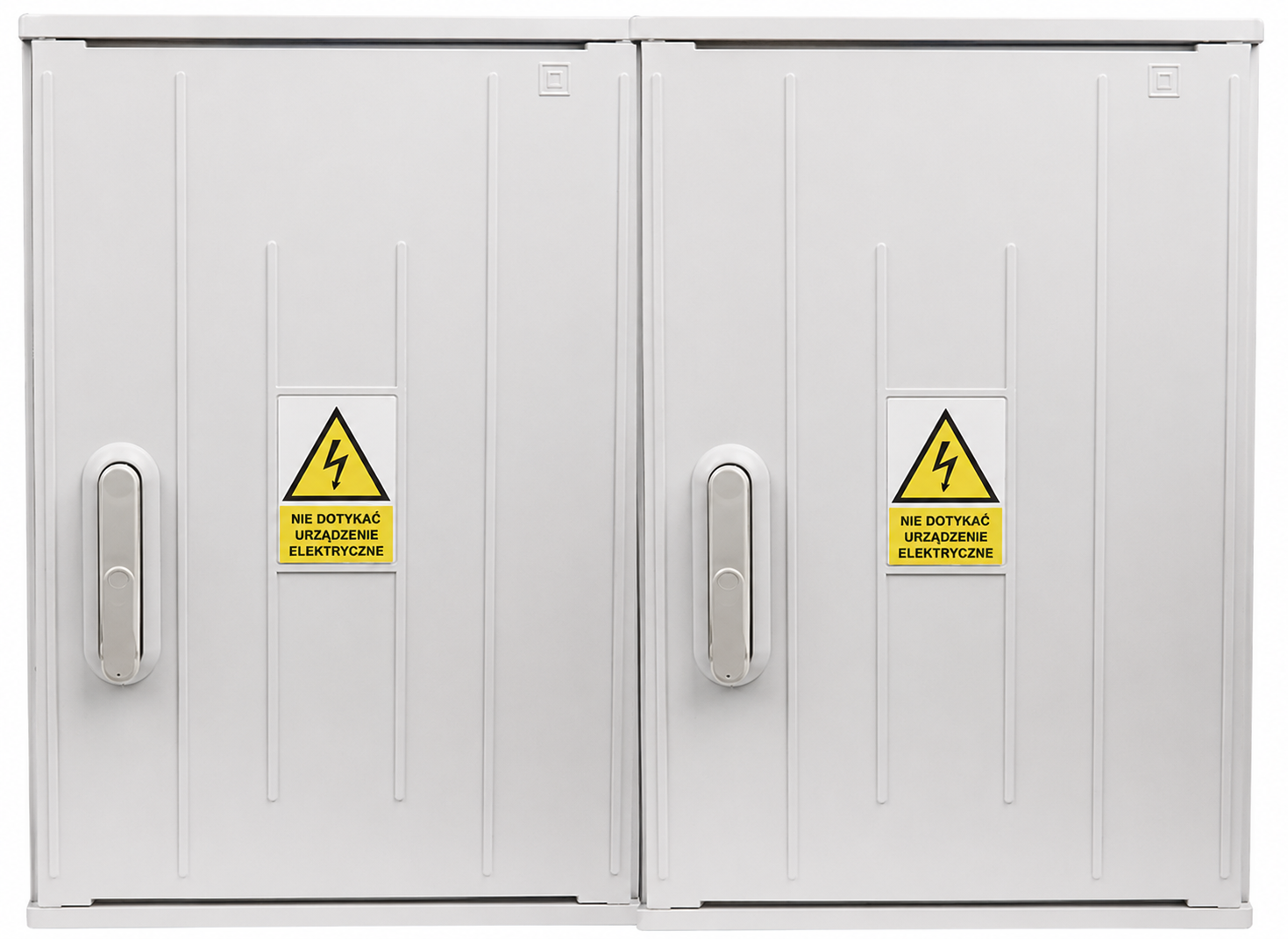

Rozdzielnica licznikowa RL80x60-G0075 obudowa lakierowana UV Incobex

Rozdzielnica licznikowa RL80x60-G0075 to rozbudowane złącze pomiarowe przeznaczone do obsługi dwóch trójfazowych układów pomiarowych. Konstrukcja została przygotowana do zabudowy 2 liczników energii elektrycznej 3F.

Model przeznaczony jest do montażu na elewacji budynku. Zastosowanie dwóch niezależnych torów pomiarowych sprawia, że rozdzielnica doskonale sprawdzi się m.in. w budynkach z dwoma lokalami, obiektach mieszkalno-usługowych oraz wszędzie tam, gdzie wymagane jest niezależne rozliczanie energii dla dwóch odbiorców.

Istotną zaletą tej wersji jest dodatkowe lakierowanie obudowy farbą odporną na promieniowanie UV, zwiększające jej odporność na długotrwałe działanie promieni słonecznych.

Podwójna rozdzielnica licznikowa na 2 liczniki 3-fazowe

Model RL80x60-G0075 został zaprojektowany z myślą o dwóch trójfazowych punktach pomiarowych. Rozdzielnica posiada 2 tablice licznikowe, umożliwiające zabudowę dwóch liczników energii elektrycznej.

Układ został przygotowany pod jedno zasilanie, z wejściem na złączki 50 mm². Energia może następnie zostać rozdzielona na dwa niezależne tory zabezpieczeniowo-pomiarowe.

Takie rozwiązanie pozwala ograniczyć konieczność stosowania dwóch oddzielnych obudów licznikowych i zapewnia estetyczne rozmieszczenie aparatury w jednym zespole.

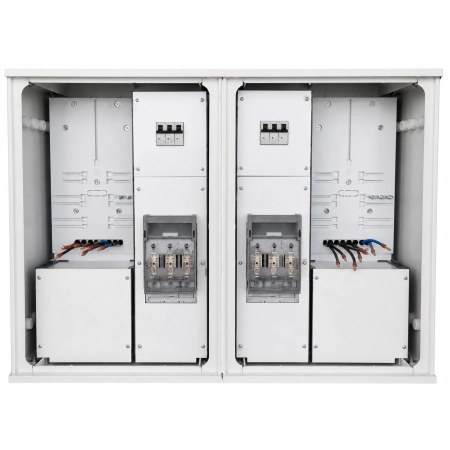

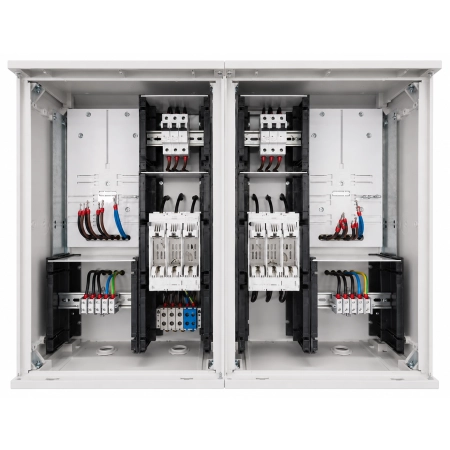

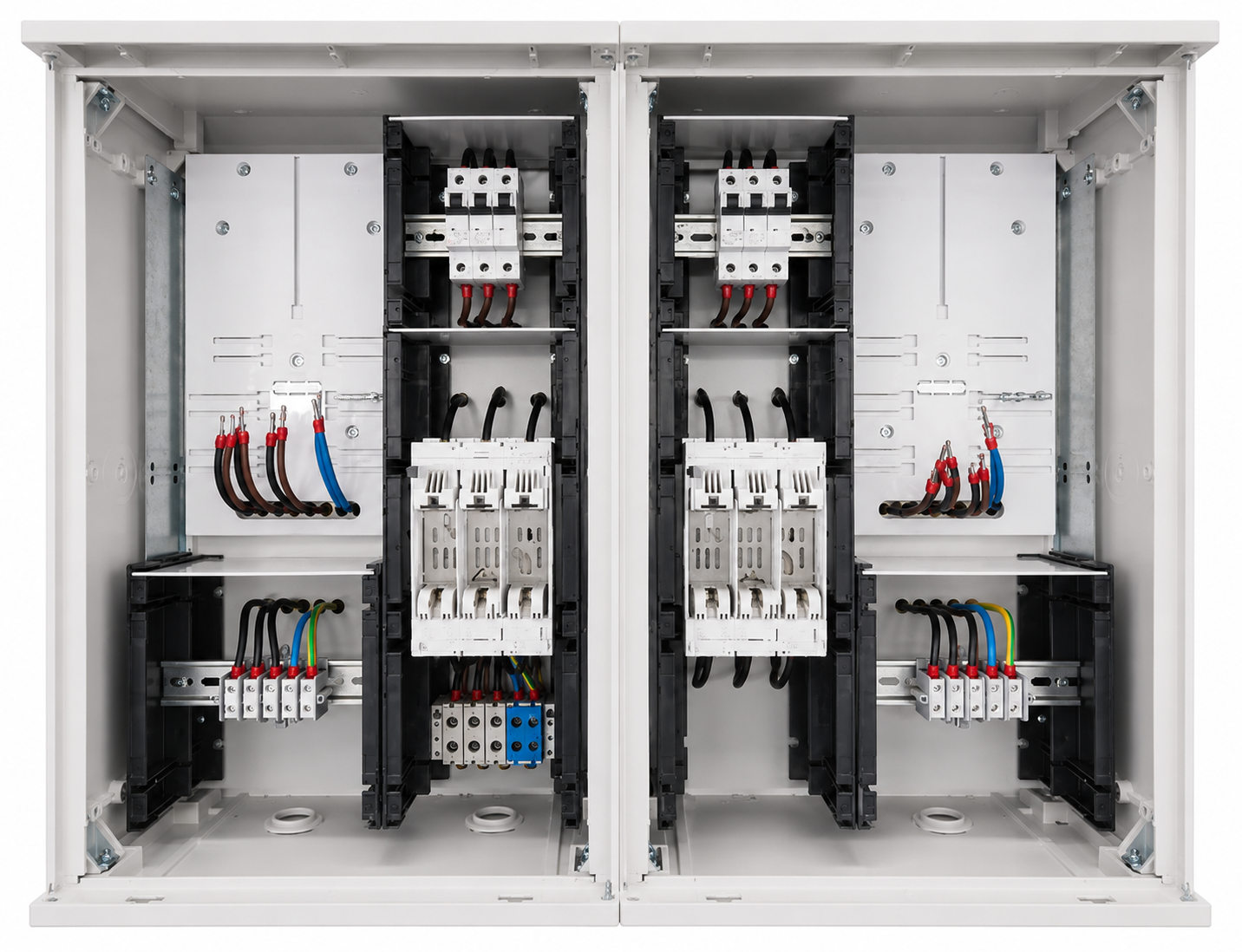

2 × zabezpieczenie przedlicznikowe RBK00-160A

Każdy z dwóch torów pomiarowych został wyposażony w rozłącznik bezpiecznikowy RBK00-160A z wkładkami bezpiecznikowymi 3 × 50A.

Łącznie rozdzielnica posiada:

2 × RBK00-160A + 2 komplety wkładek 3 × 50A.

Aparatura przedlicznikowa została umieszczona w obudowie przystosowanej do plombowania. Rozwiązanie pozwala na wykonanie uporządkowanego układu zabezpieczenia dla obu punktów pomiarowych.

2 × ogranicznik mocy ETIMAT 3P 25A

Rozdzielnica standardowo wyposażona jest również w dwa ograniczniki mocy ETIMAT 3P 25A – po jednym dla każdego toru.

W zależności od parametrów przyłącza istnieje możliwość zastosowania innych wartości ograniczników mocy. Pozwala to dopasować konfigurację rozdzielnicy do wymagań konkretnej instalacji elektrycznej.

Połączenie rozłączników RBK00-160A oraz ograniczników mocy ETIMAT tworzy kompletne rozwiązanie dla dwóch niezależnych trójfazowych układów pomiarowych.

Lakierowana obudowa odporna na promieniowanie UV

Rozdzielnica została wykonana na bazie obudowy z INCOBEXU, dodatkowo pokrytej specjalną powłoką lakierniczą.

Lakierowana powierzchnia charakteryzuje się wysoką odpornością na promieniowanie UV, dzięki czemu obudowa nie jest wrażliwa na długotrwałe działanie promieni słonecznych. Jest to szczególnie istotne w przypadku rozdzielnic instalowanych na zewnętrznych ścianach budynków.

Konstrukcja posiada również skośny daszek oraz uchwyty umożliwiające montaż bezpośrednio na elewacji.

Rozdział przewodu PEN na PE i N

Rozdzielnica wyposażona jest w zacisk PEN 2 × 50 mm², na którym może zostać wykonany rozdział przewodu PEN na przewody PE oraz N. Przewidziano również możliwość podłączenia przewodu uziemiającego.

Do podłączenia przewodów odpływowych zastosowano listwy zaciskowe 5 × 35 mm², natomiast wewnętrzne połączenia wykonano przewodem LGY 10 mm².

Rozdzielnica przeznaczona jest do stosowania w sieciach TN-C oraz TN-S.

Najważniejsze zalety

• podwójna rozdzielnica licznikowa 3-fazowa,
• możliwość zabudowy 2 liczników energii elektrycznej 3F,
• przeznaczona do montażu na elewacji,
• przygotowana pod jedno zasilanie,
• wejście na złączki 50 mm²,
• 2 × rozłącznik bezpiecznikowy RBK00-160A,
• wkładki bezpiecznikowe 2 × 3 × 50A,
• 2 × ogranicznik mocy ETIMAT 3P 25A,
• możliwość zmiany wartości ograniczników mocy,
• 2 tablice do montażu liczników energii,
• aparatura przedlicznikowa przystosowana do plombowania,
• lakierowana obudowa o wysokiej odporności na promieniowanie UV,
• zacisk PEN 2 × 50 mm²,
• możliwość rozdziału PEN na PE i N,
• możliwość podłączenia przewodu uziemiającego,
• listwy zaciskowe do podłączenia przewodów odpływowych,
• pełne okablowanie przewodem LGY 10 mm²,
• przeznaczona do sieci TN-C oraz TN-S,
• skośny daszek,
• możliwość zamknięcia za pomocą wkładki typu masterkey lub kłódki.

Parametry techniczne

Model: RL80x60-G0075 obudowa lakierowana UV Incobex
Typ: podwójna rozdzielnica licznikowa / złącze pomiarowe
Liczba układów pomiarowych: 2
Rodzaj układów: 3-fazowe
Liczba tablic licznikowych: 2
Montaż: na elewacji
Wymiary: 2 × 400 × 600 × 250 mm
Obudowa: INCOBEX, lakierowana
Odporność: podwyższona odporność na promieniowanie UV
Zasilanie: jedno wspólne zasilanie
Wejście: przygotowane na złączki 50 mm²
Zabezpieczenie przedlicznikowe: 2 × RBK00-160A
Wkładki bezpiecznikowe: 2 × komplet 3 × 50A
Ogranicznik mocy: 2 × ETIMAT 3P 25A
Zacisk PEN: 2 × 50 mm²
Listwa zaciskowa: 5 × 35 mm²
Okablowanie: LGY 10 mm²
Dławik przewodu zasilającego: PG29
Dławiki przewodów odpływowych: PG29
Dławik przewodu uziemiającego: PG16
Sieć: TN-C, TN-S
Daszek: skośny
Sposób montażu: uchwyty do montażu na elewacji
Zamknięcie: klamka przystosowana do wkładki typu masterkey lub kłódki

Zastosowanie rozdzielnicy ZP80x60

Podwójna rozdzielnica licznikowa ZP80x60 jest przeznaczona przede wszystkim do obiektów wymagających zastosowania dwóch niezależnych układów pomiaru energii elektrycznej. Może być wykorzystywana m.in. w:

• domach dwurodzinnych,
• budynkach z dwoma lokalami mieszkalnymi,
• obiektach mieszkalno-usługowych,
• budynkach z wydzieloną częścią usługową,
• małych obiektach wielolokalowych,
• warsztatach i obiektach gospodarczych,
• obiektach komercyjnych,
• nowych i modernizowanych instalacjach elektroenergetycznych.

Dwa układy licznikowe umieszczone w jednym zespole obudów pozwalają na estetyczne wykonanie instalacji oraz niezależne rozliczanie zużycia energii elektrycznej przez dwóch odbiorców.

Jedno zasilanie – dwa niezależne układy pomiarowe

Dużą zaletą modelu RL80x60-G0075 jest przygotowanie pod jedno zasilanie oraz obsługę dwóch punktów pomiarowych. Rozwiązanie upraszcza konstrukcję przyłącza i pozwala skoncentrować aparaturę zabezpieczeniową oraz pomiarową w jednej rozdzielnicy.

Każdy z układów posiada własny rozłącznik bezpiecznikowy RBK00-160A, ogranicznik mocy oraz tablicę licznikową. Dzięki temu rozdzielnica stanowi funkcjonalne rozwiązanie dla instalacji wymagających dwóch liczników trójfazowych.

Dlaczego warto wybrać RL80x60-G0075?

Model jest dobrym rozwiązaniem dla instalatorów, wykonawców i inwestorów poszukujących podwójnej rozdzielnicy licznikowej na elewację. Dwa kompletne tory pomiarowe pozwalają obsłużyć dwa niezależne punkty poboru energii bez konieczności montowania oddzielnych szaf licznikowych.

Dodatkową zaletą jest lakierowana obudowa odporna na promieniowanie UV, co ma szczególne znaczenie przy wieloletniej eksploatacji rozdzielnicy na zewnątrz budynku.
