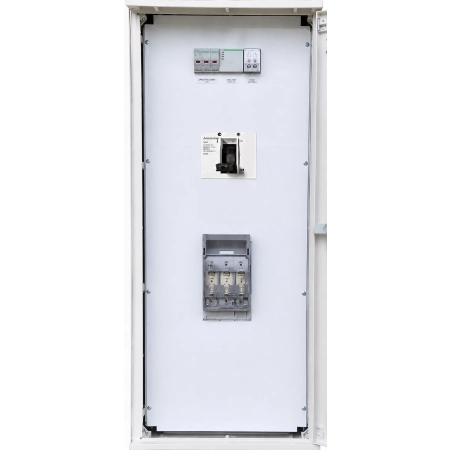

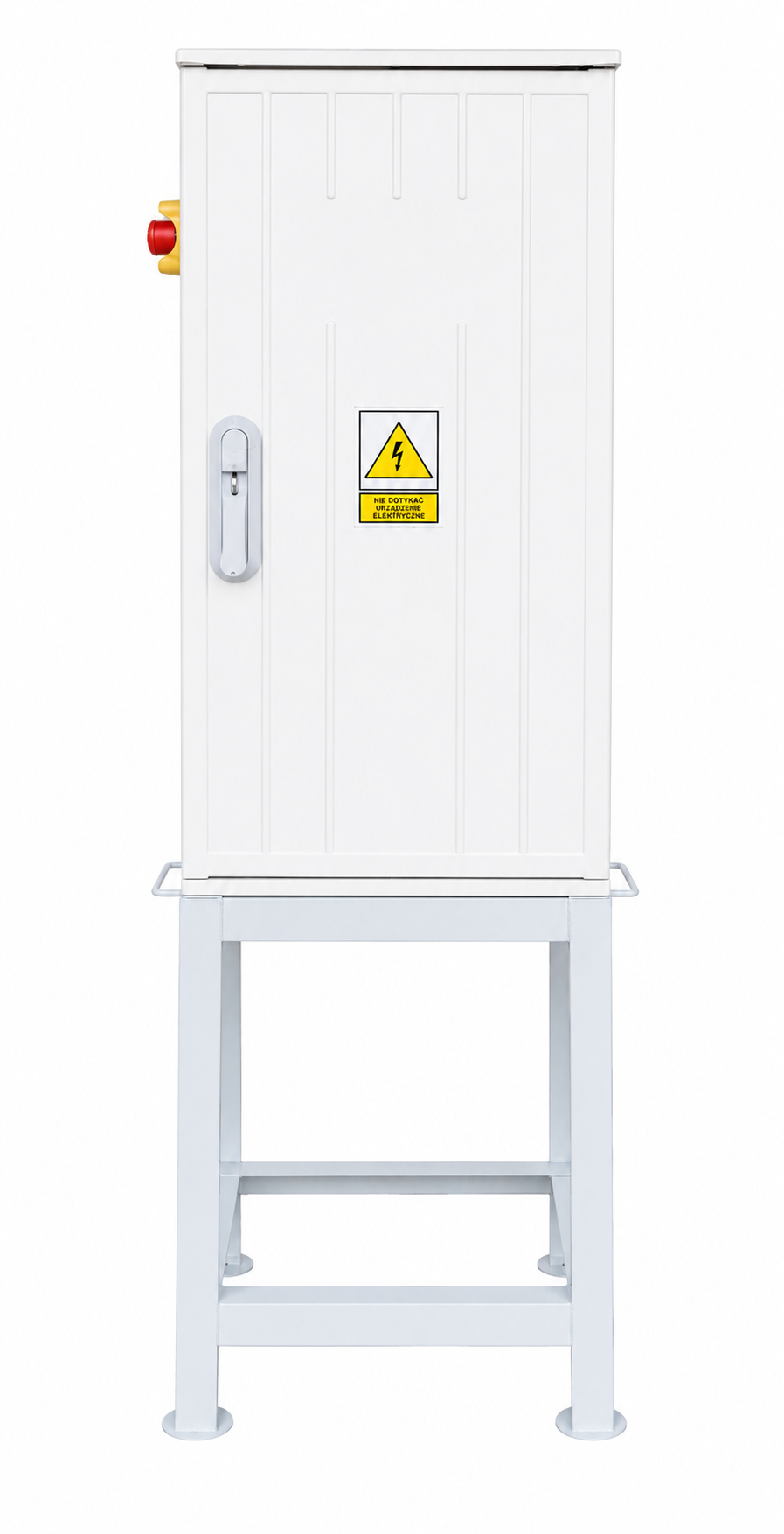

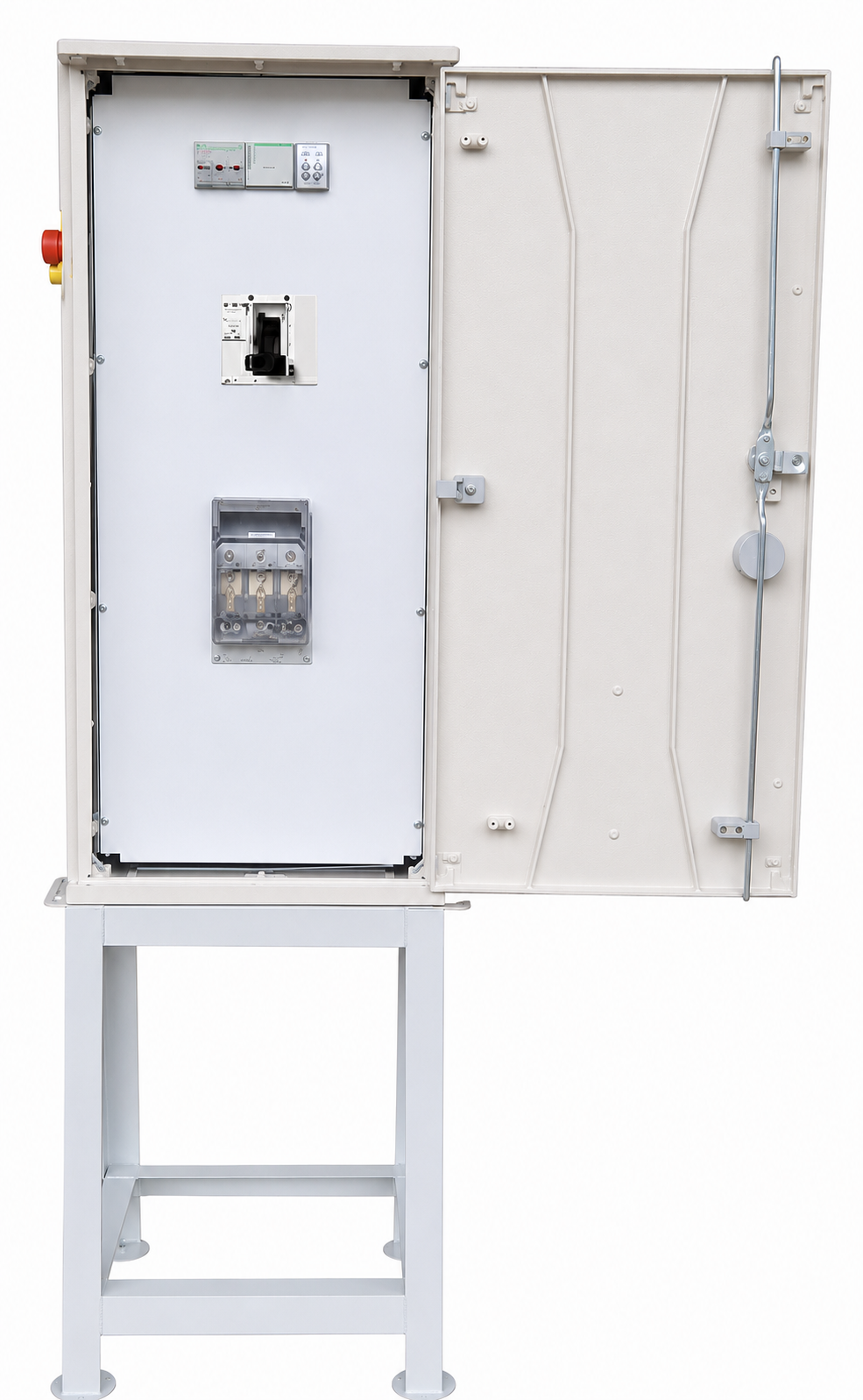

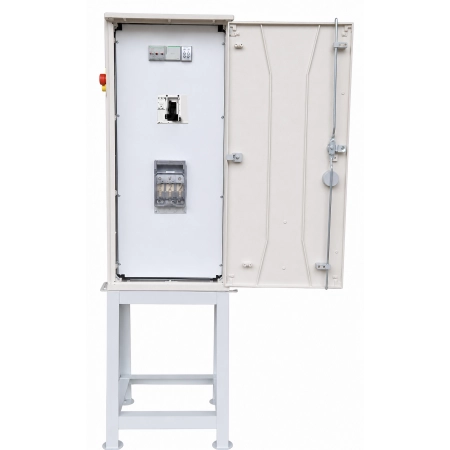

Rozdzielnica dźwigowa RD160A-G0094

Rozdzielnica dźwigowa RD160A-G0094 z przyciskiem bezpieczeństwa to specjalistyczna rozdzielnica elektryczna przeznaczona do zasilania dźwigów budowlanych. Została zaprojektowana z myślą o instalacjach wymagających wysokiego prądu znamionowego, odpowiednio dobranych zabezpieczeń oraz możliwości szybkiego odłączenia zasilania w sytuacji awaryjnej.

Model RD160A-G0094 wyposażony jest w zabezpieczenie nadmiarowo-prądowe, regulowany układ zabezpieczenia różnicowoprądowego typu A oraz przycisk bezpieczeństwa, który umożliwia obsłudze szybkie wyłączenie zasilania w przypadku awarii lub zagrożenia.

Rozdzielnica RD160A-G0094 do dźwigu budowlanego

Dźwigi budowlane wymagają odpowiednio zaprojektowanego układu zasilającego, dostosowanego do charakterystyki urządzenia oraz warunków występujących na placu budowy. Rozdzielnica dźwigowa RD160A-G0094 może stanowić kluczowy element takiego układu, odpowiadając za doprowadzenie energii oraz zabezpieczenie obwodu zasilającego urządzenie.

Prąd znamionowy rozdzielnicy wynosi 160 A. Zarówno zasilanie, jak i odpływ wykonano poprzez zaciski 5 × 95 mm², umożliwiające podłączenie przewodów o odpowiednio dużym przekroju.

Zabezpieczenie nadmiarowo-prądowe NH00 3 × 160 A

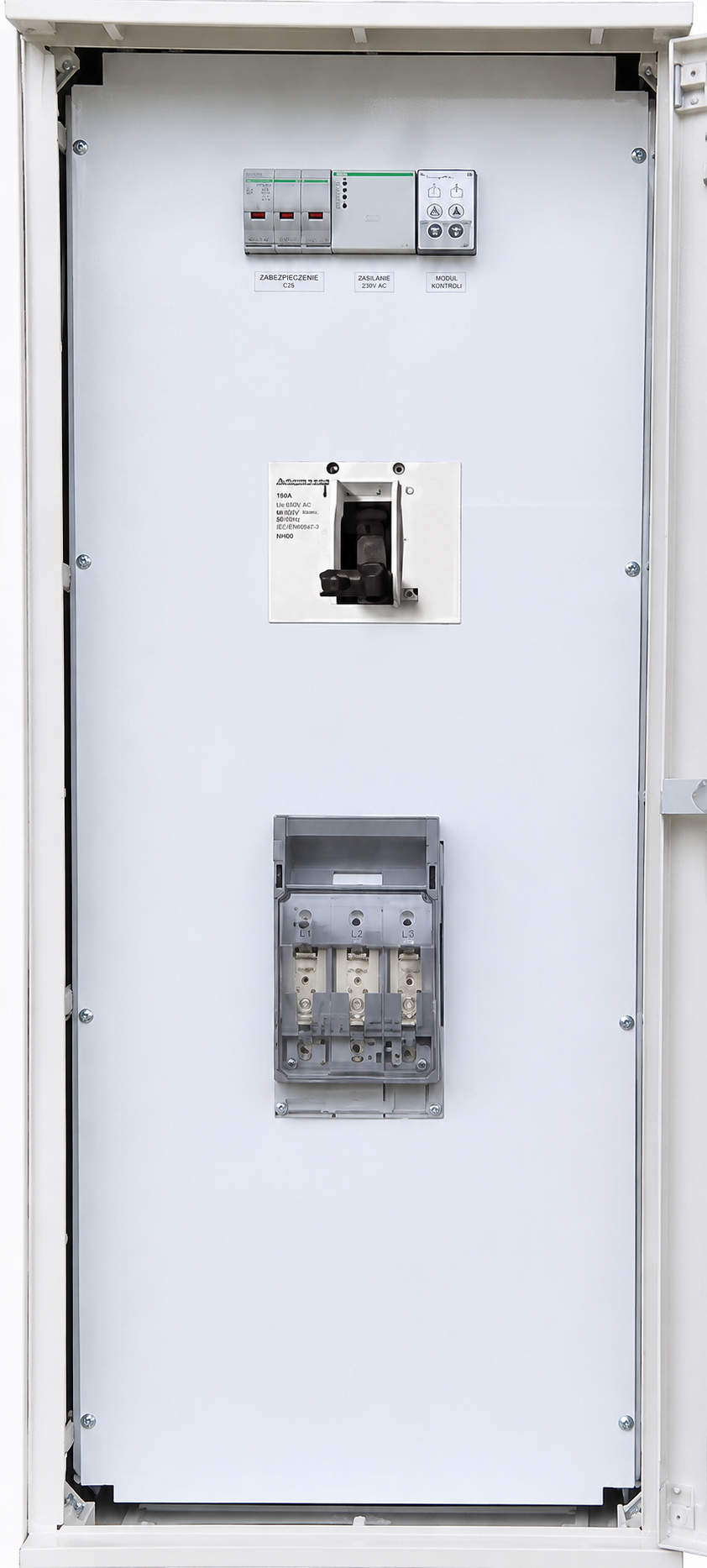

Rozdzielnica została wyposażona w rozłącznik bezpiecznikowy NH00 3 × 160 A, pełniący funkcję zabezpieczenia nadmiarowo-prądowego.

Zastosowanie odpowiednio dobranych zabezpieczeń ma szczególne znaczenie w instalacjach zasilających urządzenia o dużym poborze energii. Rozłącznik bezpiecznikowy stanowi istotny element ochrony instalacji przed skutkami przeciążeń oraz zwarć.

Regulowane zabezpieczenie różnicowoprądowe typu A

Istotnym elementem wyposażenia rozdzielnicy dźwigowej RD160A-G0094 jest zabezpieczenie różnicowoprądowe typu A z regulowanym prądem różnicowym.

Układ zbudowany jest z rozłącznika 160 A wyposażonego w cewkę wzrostową, która wyzwalana jest przez przekaźnik różnicowoprądowy współpracujący z przekładnikiem prądu upływowego instalacji zasilającej dźwig.

Przekaźnik umożliwia regulację wartości prądu różnicowego, pozwalając na dostosowanie parametrów zabezpieczenia do wymagań konkretnej instalacji.

Przycisk bezpieczeństwa – szybkie odłączenie zasilania

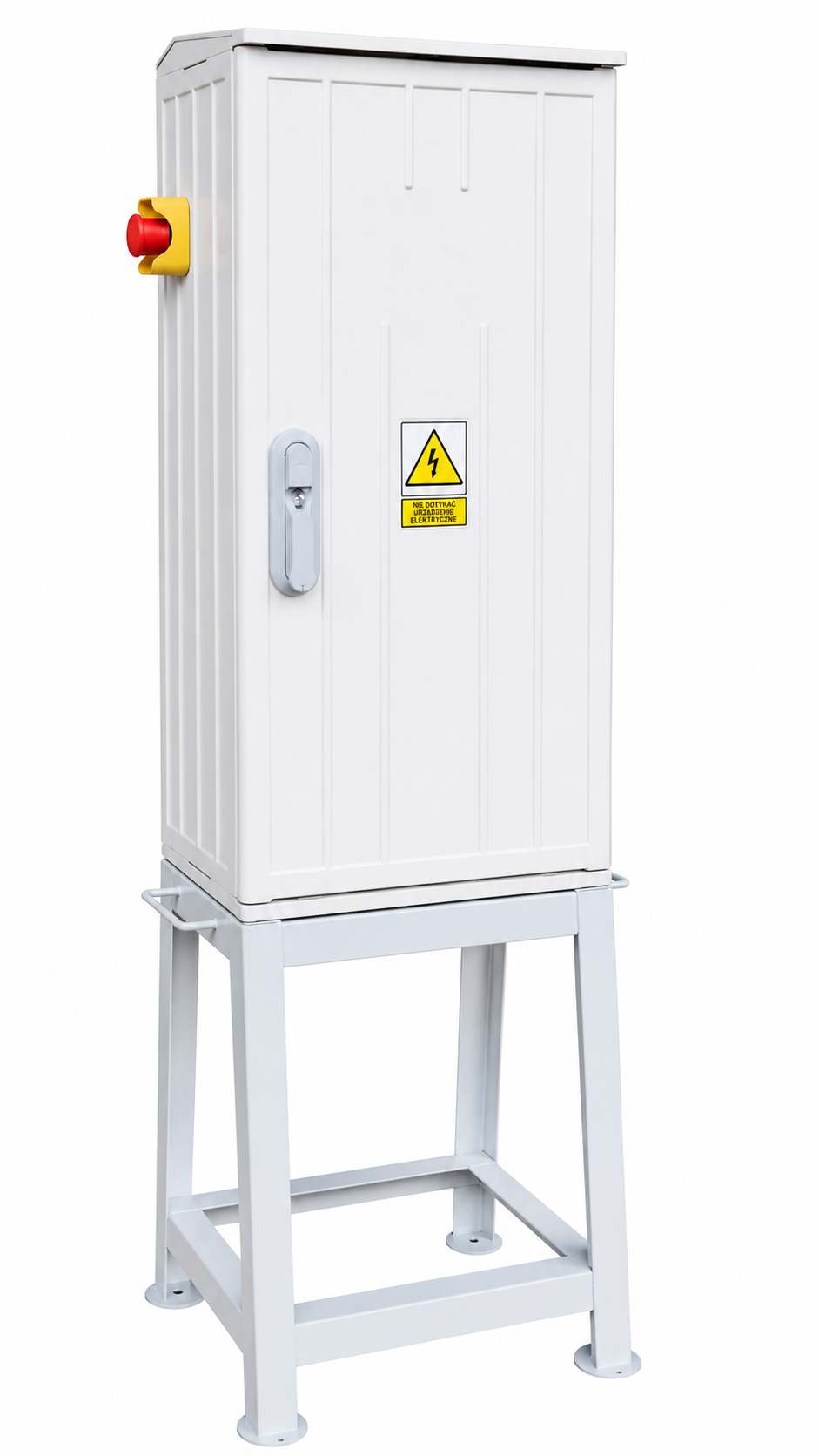

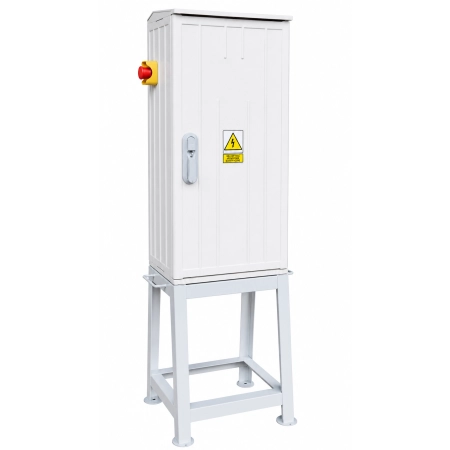

Ważnym elementem modelu RD160A-G0094 jest przycisk bezpieczeństwa umieszczony na bocznej elewacji rozdzielnicy.

Przycisk może równolegle wyzwolić element wykonawczy układu, umożliwiając obsłudze szybkie odłączenie zasilania dźwigu budowlanego w sytuacji awaryjnej lub w przypadku wystąpienia zagrożenia.

Takie rozwiązanie zapewnia łatwy dostęp do funkcji awaryjnego wyłączenia zasilania i zwiększa funkcjonalność rozdzielnicy podczas eksploatacji urządzeń dźwigowych na placu budowy.

Najważniejsze zalety rozdzielnicy dźwigowej RD160A-G0094

• przeznaczona do zasilania dźwigów budowlanych,
• prąd znamionowy 160 A,
• zasilanie i odpływ poprzez zaciski 5 × 95 mm²,
• zabezpieczenie nadmiarowo-prądowe NH00 3 × 160 A,
• zabezpieczenie różnicowoprądowe 160 A,
• regulowany prąd różnicowy,
• zabezpieczenie różnicowoprądowe typu A,
• rozłącznik 160 A wyposażony w cewkę wzrostową,
• przekaźnik różnicowoprądowy współpracujący z przekładnikiem prądu upływowego,
• możliwość dostosowania parametrów zabezpieczenia różnicowoprądowego,
• boczny przycisk bezpieczeństwa,
• możliwość szybkiego wyłączenia zasilania w sytuacji awaryjnej,
• rozwiązanie przeznaczone do profesjonalnych instalacji budowlanych.

Parametry techniczne

Typ: RD160A-G0094
Rodzaj: rozdzielnica dźwigowa
Przeznaczenie: zasilanie dźwigu budowlanego
Prąd znamionowy: 160 A
Zasilanie: zaciski 5 × 95 mm²
Odpływ: zaciski 5 × 95 mm²
Zabezpieczenie nadmiarowo-prądowe: rozłącznik bezpiecznikowy NH00 3 × 160 A
Zabezpieczenie różnicowoprądowe: 160 A, typ A
Zakres nastawy prądu różnicowego: 0,03–3 A*
Element wykonawczy: rozłącznik 160 A wyposażony w cewkę wzrostową
Sterowanie zabezpieczeniem: przekaźnik różnicowoprądowy współpracujący z przekładnikiem prądu upływowego
Wyłączenie awaryjne: przycisk bezpieczeństwa umieszczony na bocznej elewacji rozdzielnicy
Zastosowanie: instalacje zasilające dźwigi budowlane

*W tabeli parametrów na karcie produktu podano zakres 0,03–5 A, natomiast w szczegółowym opisie działania przekaźnika wskazano zakres regulacji 0,03–3 A. Przed publikacją parametru warto potwierdzić właściwy zakres w dokumentacji technicznej producenta.

Zastosowanie rozdzielnicy RD160A-G0094

Rozdzielnica elektryczna do dźwigu RD160A-G0094 przeznaczona jest przede wszystkim do wykonywania układów zasilających urządzenia dźwigowe wykorzystywane podczas realizacji inwestycji budowlanych.

Może znaleźć zastosowanie między innymi na:

• placach budowy,
• budowach budynków wielorodzinnych,
• inwestycjach przemysłowych,
• budowach hal produkcyjnych i magazynowych,
• inwestycjach infrastrukturalnych,
• dużych obiektach kubaturowych,
• instalacjach tymczasowego zasilania urządzeń budowlanych.

Prąd znamionowy wynoszący 160 A sprawia, że model jest przeznaczony do instalacji wymagających większej obciążalności niż warianty RD 63A czy RD 100A.

Bezpieczeństwo zasilania urządzeń dźwigowych

Instalacja zasilająca dźwig budowlany pracuje w wymagających warunkach i powinna posiadać odpowiednio dobrane zabezpieczenia. W modelu RD160A-G0094 połączono zabezpieczenie nadmiarowo-prądowe z regulowanym układem różnicowoprądowym oraz możliwością ręcznego wyzwolenia elementu wykonawczego.

W przypadku wykrycia prądu upływowego przekaźnik współpracujący z przekładnikiem uruchamia cewkę wzrostową rozłącznika. Niezależnie od tego obsługa może uruchomić układ za pomocą przycisku bezpieczeństwa, umożliwiającego szybkie odłączenie energii w sytuacji zagrożenia.

Dlaczego warto wybrać rozdzielnicę dźwigową RD160A-G0094?

Rozdzielnica dźwigowa RD160A-G0094 z przyciskiem bezpieczeństwa jest rozwiązaniem przeznaczonym do profesjonalnych układów zasilania dźwigów budowlanych. Prąd znamionowy 160 A oraz zaciski 5 × 95 mm² pozwalają wykorzystać ją w instalacjach wymagających odpowiednio dużej obciążalności.

Zastosowanie rozłącznika bezpiecznikowego NH00 3 × 160 A, zabezpieczenia różnicowoprądowego typu A oraz rozłącznika z cewką wzrostową tworzy funkcjonalny układ zabezpieczający.

Dodatkowym atutem jest łatwo dostępny przycisk bezpieczeństwa, dzięki któremu obsługa może szybko zareagować i odłączyć zasilanie dźwigu w przypadku awarii lub wystąpienia zagrożenia.
