Rozdzielnica licznikowa RL26x60-G0089

Rozdzielnica licznikowa RL26x60-G0089 to kompletne złącze pomiarowe przeznaczone do montażu na elewacji budynku. Model został przygotowany do zabudowy trójfazowego licznika energii elektrycznej i jest dedykowany do przyłącza 3-fazowego. Rozdzielnica umożliwia wykonanie funkcjonalnego punktu pomiarowego służącego do rozliczania poboru energii elektrycznej z Zakładem Energetycznym.

Konstrukcja bazuje na trwałej obudowie wykonanej z poliestru termoutwardzalnego. Rozdzielnica posiada zabezpieczenie przedlicznikowe 3P C25, tablicę licznikową, listwę zaciskową oraz kompletne okablowanie, dzięki czemu jest przygotowana do dalszego montażu i podłączenia instalacji.

Trójfazowa rozdzielnica licznikowa na elewację

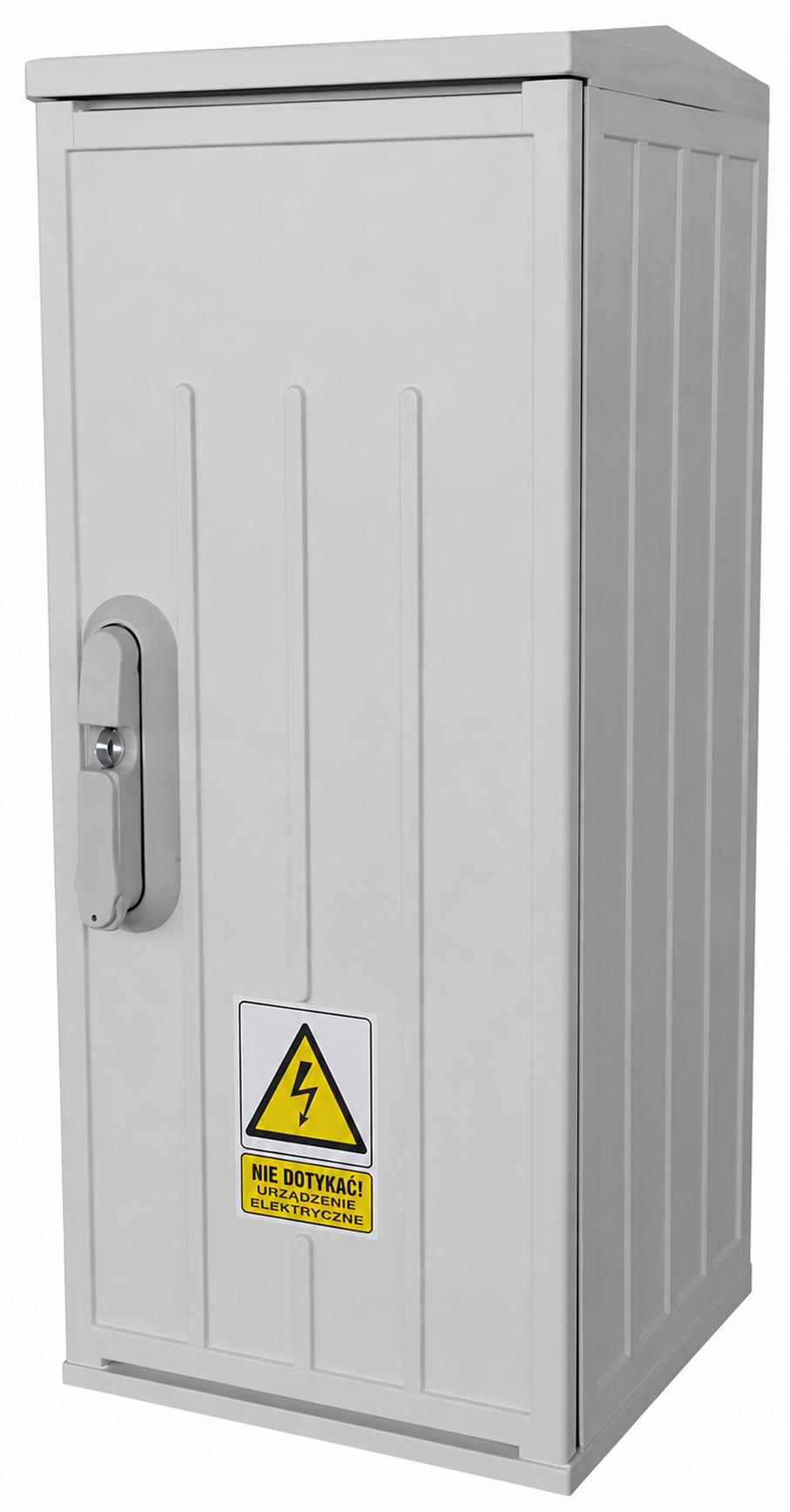

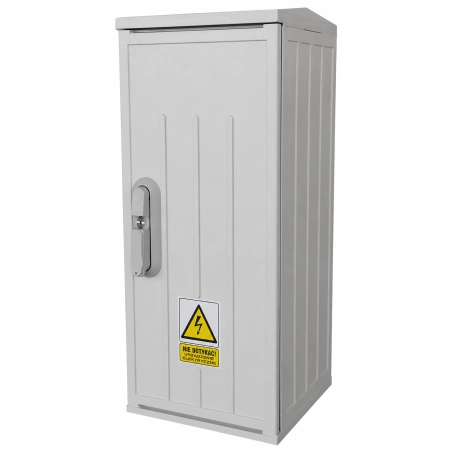

Model RL26x60-G0089 przeznaczony jest do montażu bezpośrednio na zewnętrznej ścianie budynku. Obudowa została wyposażona w odpowiednie uchwyty do montażu na elewacji oraz skośny daszek.

Wymiary rozdzielnicy wynoszą 264 × 640 × 245 mm (szer. × wys. × gł.), co pozwala połączyć stosunkowo kompaktową konstrukcję z przestrzenią potrzebną do wykonania trójfazowego układu pomiarowego.

Rozdzielnica jest przystosowana do montażu jednego trójfazowego licznika energii elektrycznej zgodnie z wymaganiami Zakładu Energetycznego.

Zabezpieczenie przedlicznikowe 3P C25

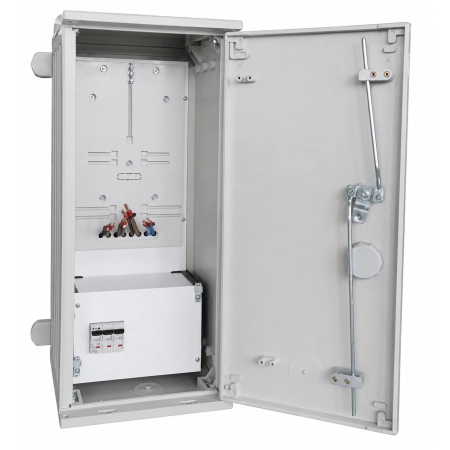

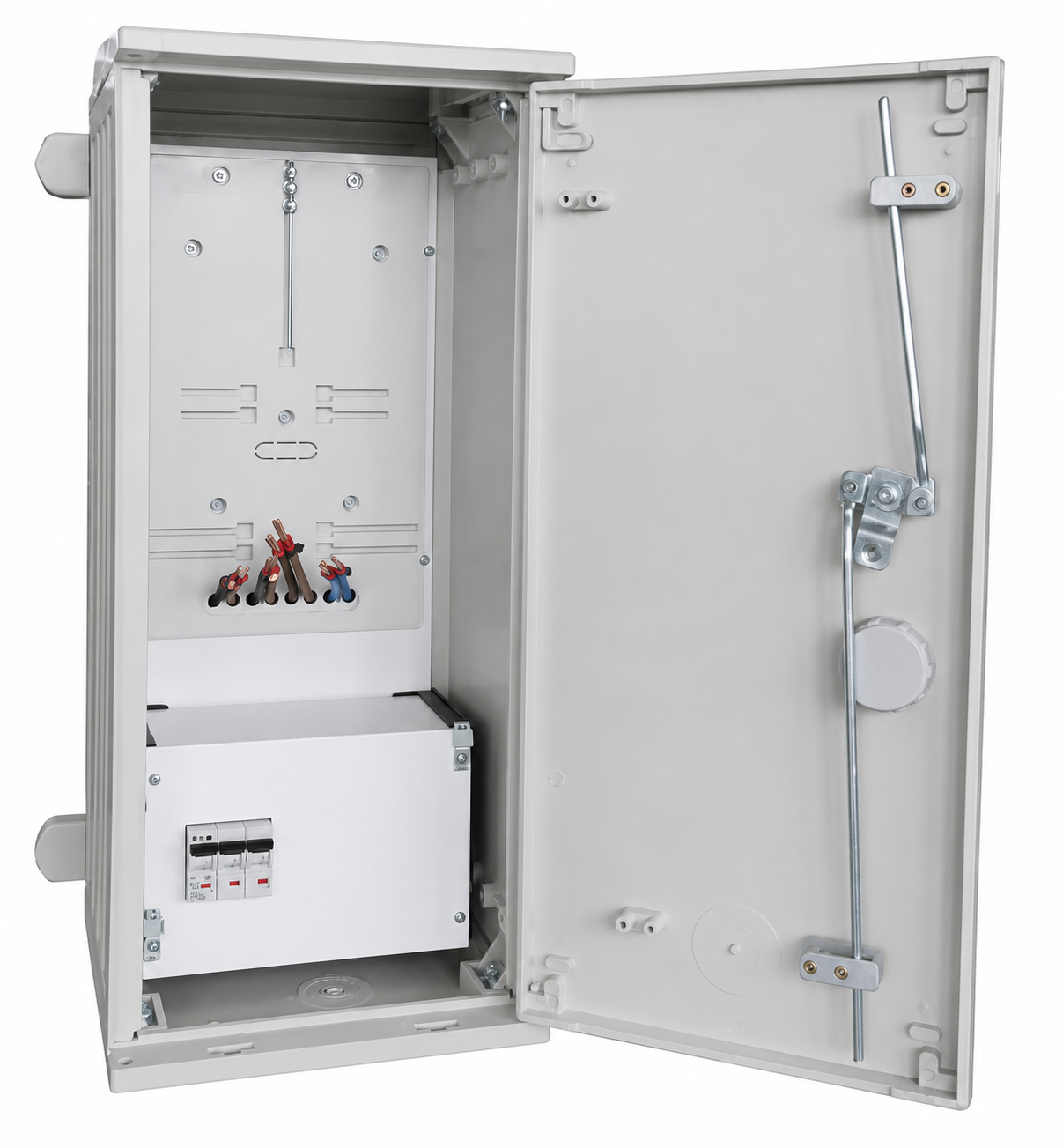

Rozdzielnica wyposażona jest w trójfazowe zabezpieczenie przedlicznikowe – wyłącznik nadmiarowoprądowy 3P C25. Aparatura przedlicznikowa znajduje się w specjalnej obudowie umożliwiającej jej plombowanie.

Wewnątrz znajduje się również tablica licznikowa przeznaczona do zabudowy licznika energii elektrycznej. Takie rozwiązanie pozwala na uporządkowane rozmieszczenie podstawowych elementów układu pomiarowego w jednej obudowie.

Obudowa z poliestru termoutwardzalnego odporna na UV

Jedną z istotnych zalet modelu RL26x60-G0089jest obudowa wykonana z poliestru termoutwardzalnego. Materiał charakteryzuje się bardzo dobrymi właściwościami elektrycznymi i mechanicznymi oraz wysoką odpornością na działanie promieniowania UV.

W porównaniu z typowymi obudowami wykonanymi z PVC lub ABS poliester termoutwardzalny jest mniej podatny na negatywne skutki długotrwałego działania promieni słonecznych. Jest to szczególnie istotne w przypadku rozdzielnicy licznikowej montowanej na elewacji, gdzie obudowa przez wiele lat może być wystawiona na bezpośrednie działanie czynników zewnętrznych.

Listwa zaciskowa i kompletne okablowanie

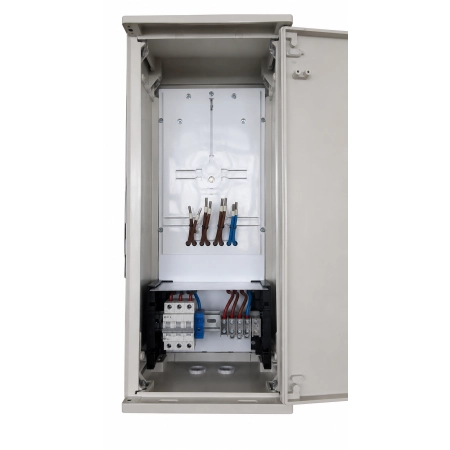

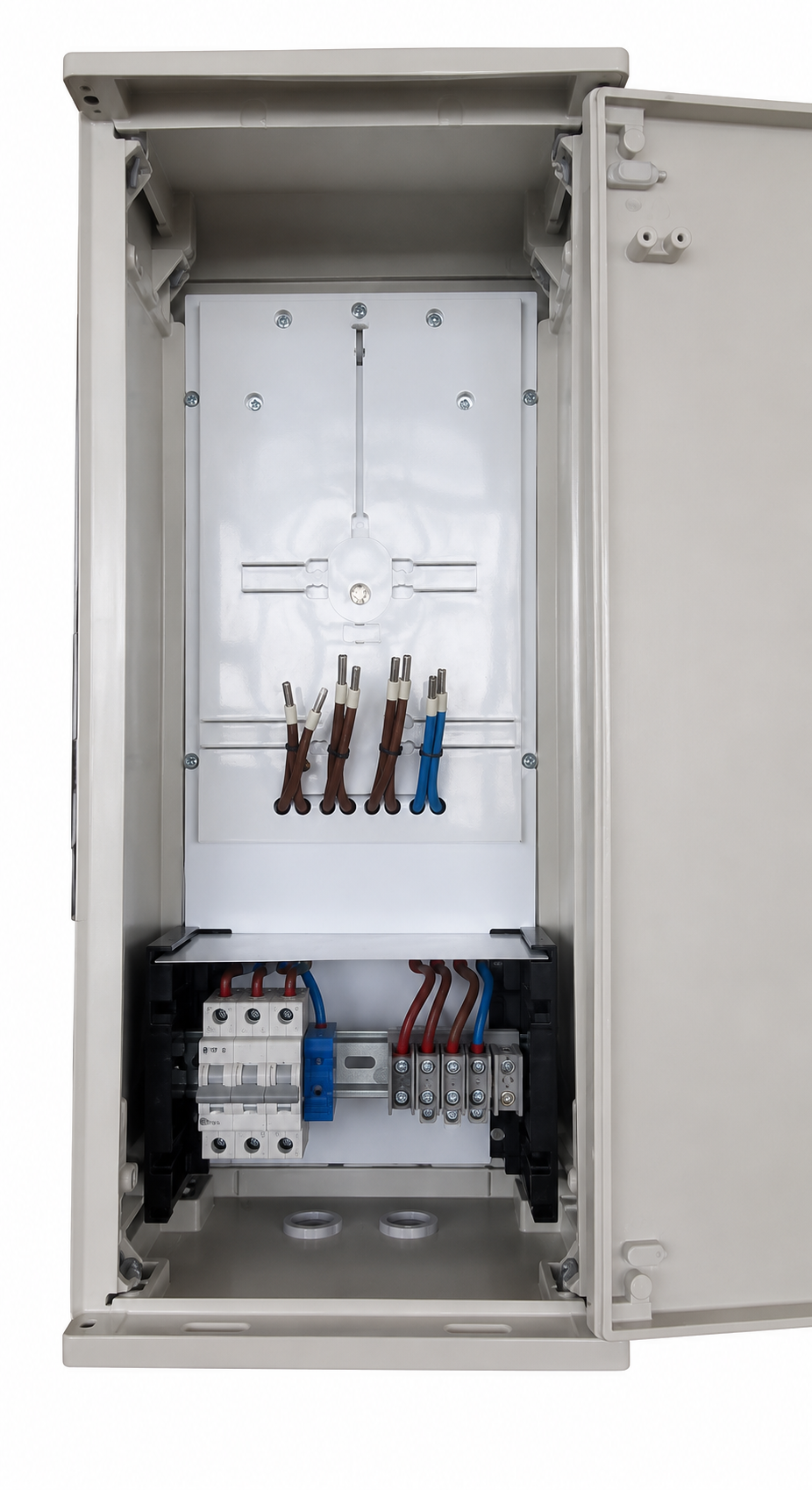

Rozdzielnica została wyposażona w listwę zaciskową 5 × 35 mm², przeznaczoną do podłączenia przewodu odpływowego. Kompletne wewnętrzne okablowanie wykonano przewodem LGY 10 mm².

Do wprowadzenia przewodów zastosowano:

• dławik PG21 dla przewodu zasilającego,
• dławik PG21 dla przewodu odpływowego.

Rozdzielnica jest dedykowana do zastosowania w sieciach TN-C oraz TN-S, co zwiększa zakres możliwości wykorzystania jej w instalacjach elektroenergetycznych.

Najważniejsze zalety rozdzielnicy RL26x60-G0089

• przeznaczona do przyłącza trójfazowego 3F,
• przygotowana do zabudowy trójfazowego licznika energii elektrycznej,
• przeznaczona do montażu na elewacji budynku,
• uchwyty do montażu na elewacji,
• kompaktowe wymiary 264 × 640 × 245 mm,
• wytrzymała obudowa wykonana z poliestru termoutwardzalnego,
• wysoka odporność materiału na promieniowanie UV,
• zabezpieczenie przedlicznikowe 3P C25,
• aparatura przedlicznikowa w obudowie przystosowanej do plombowania,
• tablica do zabudowy licznika energii elektrycznej,
• listwa zaciskowa 5 × 35 mm²,
• kompletne okablowanie przewodem LGY 10 mm²,
• dławiki PG21 dla przewodu zasilającego i odpływowego,
• możliwość zastosowania w sieciach TN-C oraz TN-S,
• klamka przystosowana do wkładki typu Master Key lub zamknięcia za pomocą kłódki,
• skośny daszek.

Parametry techniczne

Model: RL26x60-G0089
Rodzaj: rozdzielnica licznikowa / złącze pomiarowe
Układ pomiarowy: trójfazowy 3F
Liczba układów pomiarowych: 1
Montaż: na elewacji budynku
Wymiary (szer. × wys. × gł.): 264 × 640 × 245 mm
Materiał obudowy: poliester termoutwardzalny
Daszek: skośny
Zabezpieczenie przedlicznikowe: wyłącznik nadmiarowoprądowy 3P C25
Tablica licznikowa: 1 szt. do zabudowy licznika energii elektrycznej
Listwa zaciskowa: 5 × 35 mm²
Okablowanie: LGY 10 mm²
Dławik przewodu zasilającego: PG21
Dławik przewodu odpływowego: PG21
Dedykowana sieć: TN-C, TN-S
Zamknięcie: klamka przystosowana do wkładki typu Master Key lub zamknięcia za pomocą kłódki.

Zastosowanie rozdzielnicy licznikowej RL26x60-G0089

Rozdzielnica licznikowa RL26x60-G0089 na elewację przeznaczona jest do wykonywania zewnętrznych punktów pomiarowych energii elektrycznej w instalacjach wykorzystujących przyłącze trójfazowe.

Może znaleźć zastosowanie m.in. przy zasilaniu:

• domów jednorodzinnych,
• budynków mieszkalnych,
• budynków gospodarczych,
• garaży i warsztatów,
• obiektów handlowych,
• lokali usługowych,
• niewielkich zakładów produkcyjnych,
• innych obiektów wymagających trójfazowego przyłącza energetycznego.

Elewacyjny sposób montażu pozwala umieścić układ pomiarowy bezpośrednio na zewnętrznej ścianie obiektu, zapewniając wygodny dostęp do licznika oraz aparatury znajdującej się wewnątrz rozdzielnicy.

RL26x60-G0089 – kompaktowa szafka licznikowa 3F

Model RL26x60-G0089jest dobrym rozwiązaniem dla inwestycji wymagających zastosowania trójfazowej szafki licznikowej na elewację. W jednej kompaktowej obudowie połączono miejsce na licznik energii, zabezpieczenie przedlicznikowe C25, listwę zaciskową oraz kompletne okablowanie.

Obudowa z poliestru termoutwardzalnego, odporność na promieniowanie UV oraz przygotowanie do pracy w sieciach TN-C i TN-S sprawiają, że rozdzielnica może być wykorzystana do wykonania trwałego zewnętrznego punktu pomiarowego.
