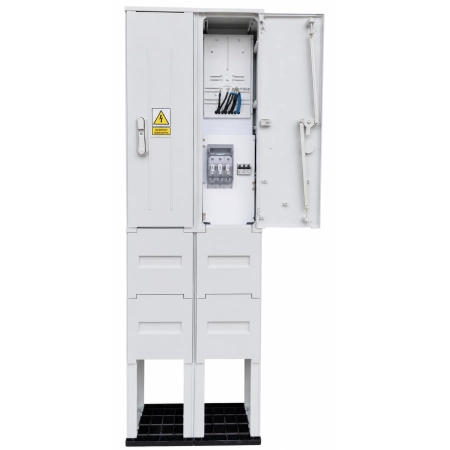

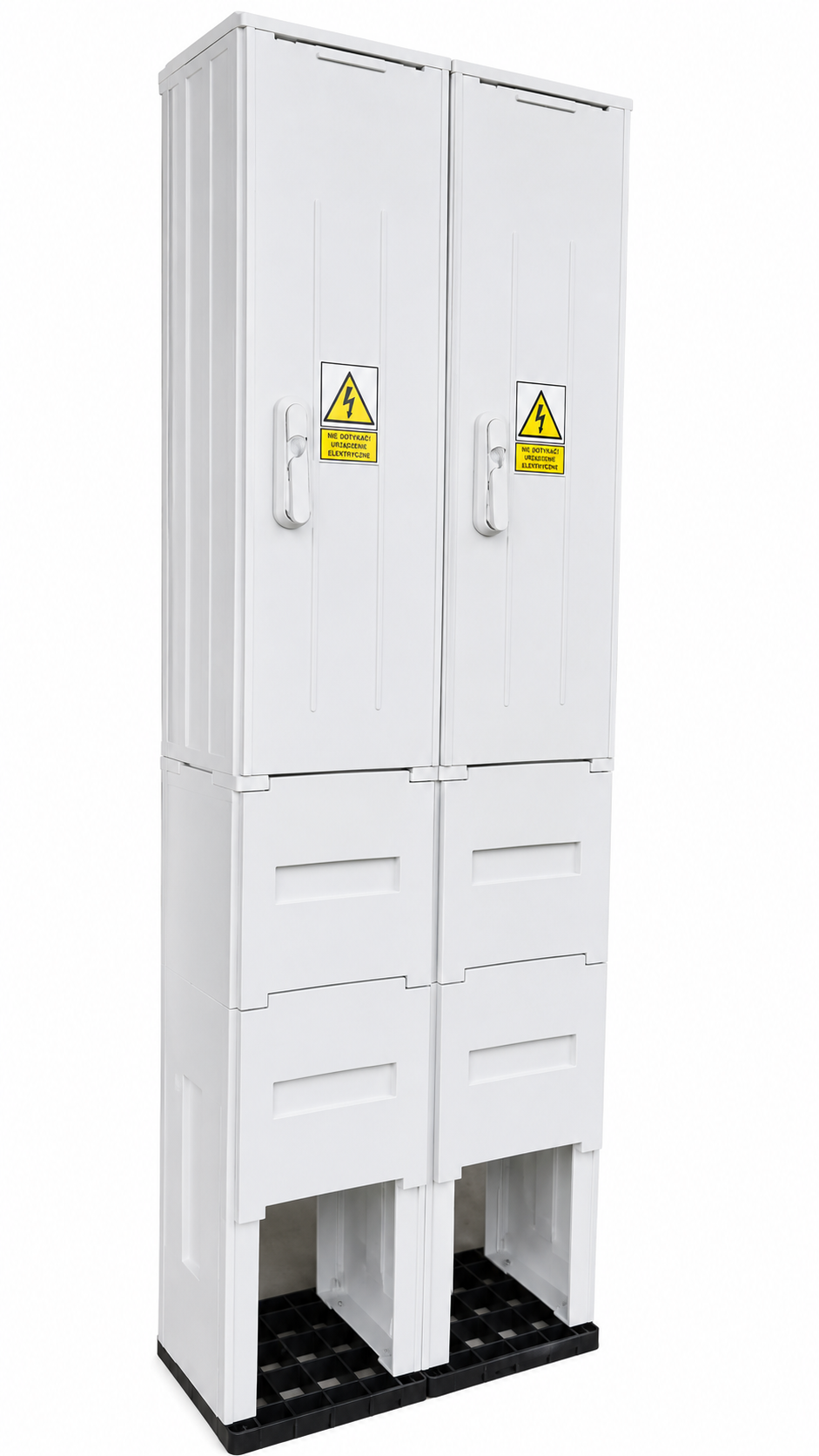

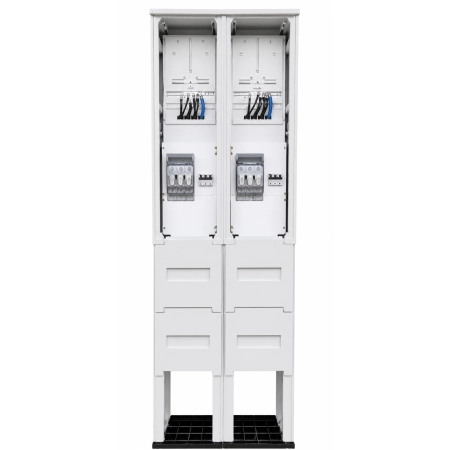

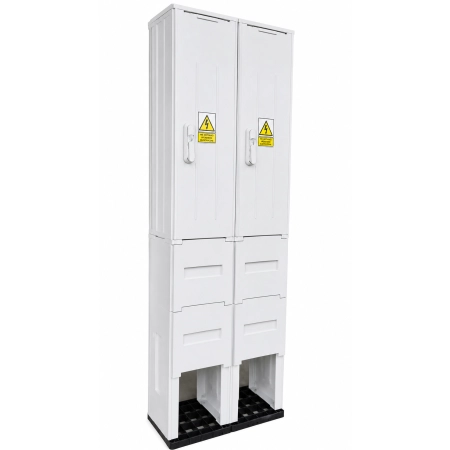

Rozdzielnica licznikowa RL53x177-G0076

Rozdzielnica licznikowa RL53x177-G0076 to kompletne złącze pomiarowe przeznaczone do obsługi dwóch odbiorców energii elektrycznej. Konstrukcja posiada jedno przyłącze zasilające oraz dwa niezależne odpływy i jest przystosowana do zabudowy dwóch trójfazowych liczników energii elektrycznej.

Rozdzielnica wyposażona jest w dwa zabezpieczenia przedlicznikowe RBK00-160A z wkładkami 3 × 50A, dwa ograniczniki mocy ETIMAT 3P 25A oraz dwie tablice licznikowe. Całość umieszczono w wytrzymałej obudowie z poliestru termoutwardzalnego, wyposażonej w fundament przeznaczony do wkopania w ziemię.

Rozdzielnica licznikowa na 2 liczniki 3-fazowe

Model RL53x177-G0076 został zaprojektowany z myślą o instalacjach wymagających niezależnego pomiaru energii dla dwóch odbiorców. Jedno przyłącze zasilające rozdzielane jest na dwa tory odpływowe, z których każdy posiada własny układ pomiarowy i zabezpieczenia.

Takie rozwiązanie doskonale sprawdzi się m.in. w domach dwurodzinnych, budynkach z dwoma lokalami, obiektach mieszkalno-usługowych czy nieruchomościach wymagających dwóch niezależnych punktów poboru energii.

Zastosowanie jednej wspólnej rozdzielnicy pozwala uporządkować instalację oraz ograniczyć liczbę oddzielnych obudów potrzebnych do wykonania dwóch układów pomiarowych.

Montaż na fundamencie – stabilne rozwiązanie wolnostojące

Rozdzielnica posiada fundament przystosowany do wkopania w ziemię. Dzięki temu może zostać zamontowana jako wolnostojący punkt pomiarowy, np. w granicy działki lub w innym miejscu przewidzianym w projekcie instalacji.

Całkowite wymiary konstrukcji wynoszą 530 × 1773 × 250 mm (szer. × wys. × gł.). Obudowę wyposażono również w skośny daszek.

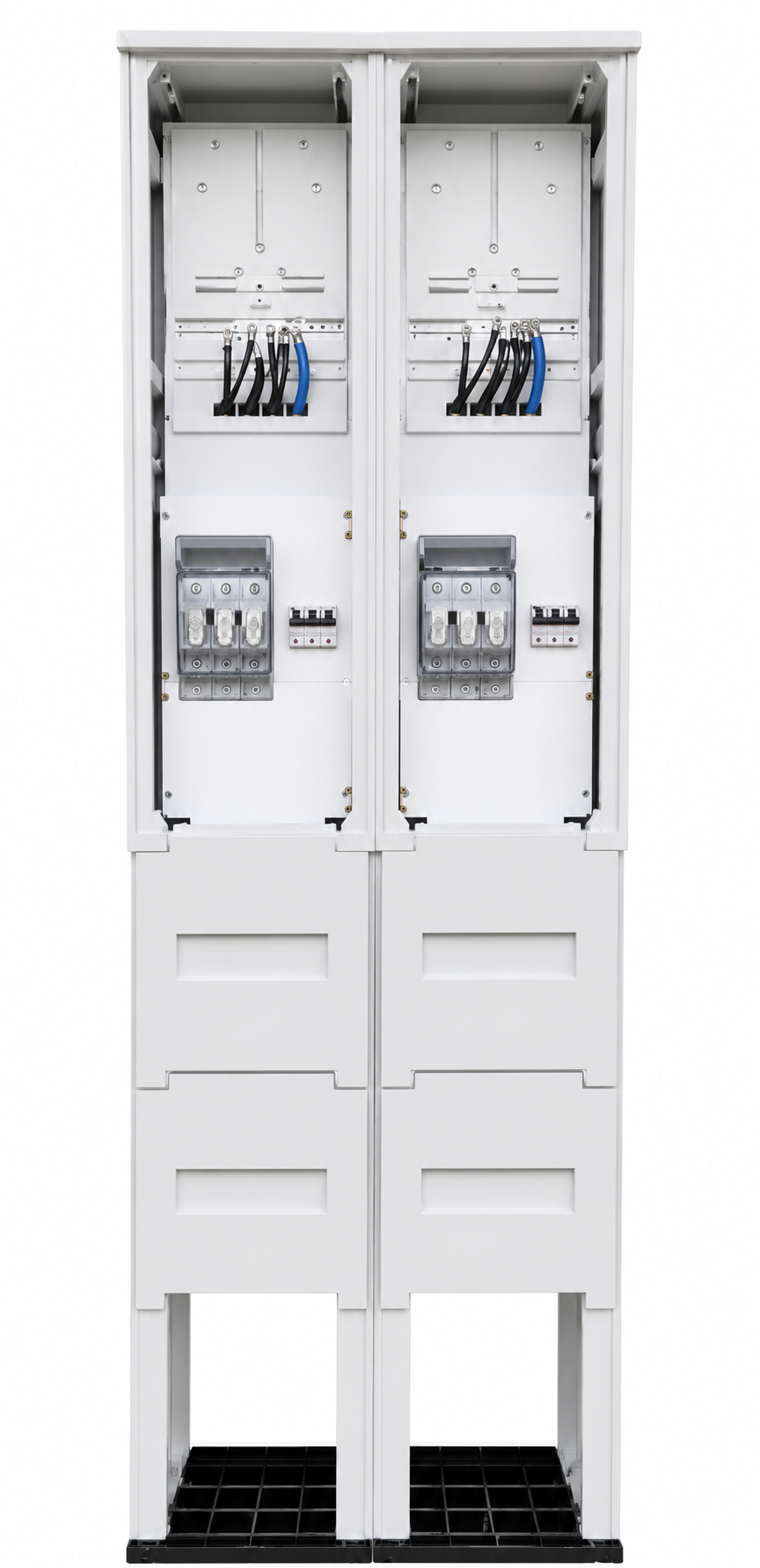

2 × zabezpieczenie przedlicznikowe RBK00-160A

Każdy tor pomiarowy wyposażony został w osobne zabezpieczenie przedlicznikowe. Zastosowano:

2 × rozłącznik bezpiecznikowy RBK00-160A z wkładkami bezpiecznikowymi 3 × 50A.

Aparatura przedlicznikowa znajduje się w obudowie przystosowanej do plombowania. Takie rozwiązanie umożliwia odpowiednie zabezpieczenie obu układów pomiarowych oraz zapewnia uporządkowany dostęp do poszczególnych elementów instalacji.

2 × ogranicznik mocy ETIMAT 3P 25A

Standardowe wyposażenie obejmuje również dwa ograniczniki mocy ETIMAT 3P 25A – po jednym dla każdego odbiorcy.

W zależności od parametrów przyłącza istnieje możliwość wyboru innej wartości ograniczników mocy. Dostępne są warianty 2 × 3P: 16A, 20A, 32A, 40A, 50A oraz 63A.

Pozwala to dopasować konfigurację rozdzielnicy do wymagań technicznych konkretnego przyłącza i warunków określonych przez operatora sieci.

Obudowa z poliestru termoutwardzalnego

Rozdzielnica wykonana jest na bazie obudowy z poliestru termoutwardzalnego, zapewniającego bardzo dobre właściwości elektryczne i mechaniczne.

Istotną zaletą zastosowanego materiału jest również wysoka odporność na promieniowanie UV, co ma szczególne znaczenie w przypadku rozdzielnic przeznaczonych do wieloletniej eksploatacji na zewnątrz.

Zacisk PEN i możliwość rozdziału TN-C na TN-S

Rozdzielnica wyposażona jest w zacisk PEN 2 × 50 mm², umożliwiający wykonanie rozdziału przewodu PEN na przewody PE oraz N. Do zacisku można również podłączyć przewód uziemiający.

Model jest przeznaczony do zastosowania w sieciach TN-C oraz TN-S. Wewnętrzne połączenia wykonano przewodem LGY 16 mm².

Najważniejsze zalety

• kompletna rozdzielnica licznikowa na 2 liczniki 3-fazowe,
• jedno przyłącze zasilające i dwa odpływy dla dwóch odbiorców,
• wykonanie zgodne z wymaganiami Zakładu Energetycznego TAURON,
• fundament przeznaczony do wkopania w ziemię,
• możliwość montażu jako wolnostojący punkt pomiarowy,
• 2 × RBK00-160A,
• 2 × komplet wkładek bezpiecznikowych 3 × 50A,
• 2 × ogranicznik mocy ETIMAT 3P 25A,
• możliwość wyboru innych wartości ograniczników mocy,
• 2 × tablica licznikowa,
• aparatura przedlicznikowa przystosowana do plombowania,
• obudowa z poliestru termoutwardzalnego,
• wysoka odporność na promieniowanie UV,
• zacisk PEN 2 × 50 mm²,
• możliwość rozdziału PEN na PE i N,
• możliwość podłączenia przewodu uziemiającego,
• komplet okablowania LGY 16 mm²,
• przeznaczenie do sieci TN-C i TN-S,
• skośny daszek,
• możliwość zamknięcia wkładką typu masterkey lub kłódką.

Parametry techniczne

Model: RL53x177-G0076
Typ: podwójna rozdzielnica licznikowa / złącze pomiarowe
Przyłącze: 3-fazowe
Liczba odbiorców: 2
Liczba przyłączy zasilających: 1
Liczba odpływów: 2
Liczba tablic licznikowych: 2
Montaż: na fundamencie / fundament wkopany w ziemię
Wymiary (szer. × wys. × gł.): 530 × 1773 × 250 mm
Materiał obudowy: poliester termoutwardzalny
Zabezpieczenie przedlicznikowe: 2 × RBK00-160A
Wkładki bezpiecznikowe: 2 × komplet 3 × 50A
Ogranicznik mocy: 2 × ETIMAT 3P 25A
Zacisk PEN: 2 × 50 mm²
Okablowanie: LGY 16 mm²
Aparatura przedlicznikowa: przystosowana do plombowania
Sieć: TN-C, TN-S
Daszek: skośny
Zamknięcie: klamka przystosowana do wkładki typu masterkey lub kłódki.

Zastosowanie rozdzielnicy RL53x177-G0076

Podwójna rozdzielnica licznikowa na fundamencie sprawdzi się wszędzie tam, gdzie z jednego przyłącza konieczne jest wykonanie dwóch niezależnych układów pomiarowych. Może być stosowana m.in. w:

• domach dwurodzinnych,
• budynkach z dwoma lokalami mieszkalnymi,
• bliźniakach,
• obiektach mieszkalno-usługowych,
• budynkach mieszkalnych z wydzielonym lokalem,
• warsztatach i obiektach usługowych,
• budynkach gospodarczych,
• nowych inwestycjach wymagających dwóch punktów pomiarowych.

Wspólna obudowa pozwala na estetyczne i uporządkowane wykonanie instalacji, a fundament umożliwia ustawienie punktu pomiarowego niezależnie od budynku.

Jedno zasilanie – dwa niezależne punkty pomiarowe

Najważniejszą cechą modelu RL53x177-G0076 jest możliwość obsługi dwóch odbiorców z jednego przyłącza zasilającego. Każdy odbiorca otrzymuje osobny tor z zabezpieczeniem RBK00-160A, ogranicznikiem mocy oraz tablicą przeznaczoną do zabudowy licznika.

Pozwala to stworzyć dwa niezależne układy rozliczeniowe w jednej kompaktowej konstrukcji, co jest szczególnie praktyczne w przypadku nieruchomości podzielonych na dwa lokale lub dwóch budynków zasilanych ze wspólnego punktu przyłączenia.

Dlaczego warto wybrać RL53x177-G0076?

Model jest dobrym rozwiązaniem dla inwestorów i instalatorów poszukujących kompletnej rozdzielnicy licznikowej na dwa liczniki 3-fazowe. Dwa niezależne układy pomiarowe, zabezpieczenia RBK00-160A, ograniczniki mocy ETIMAT oraz kompletne okablowanie tworzą funkcjonalny zestaw do realizacji punktu pomiarowego.

Dodatkowym atutem jest wytrzymała obudowa poliestrowa, konstrukcja fundamentowa oraz możliwość pracy w sieciach TN-C i TN-S.
