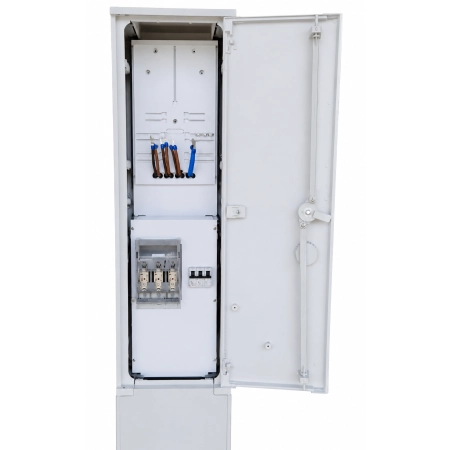

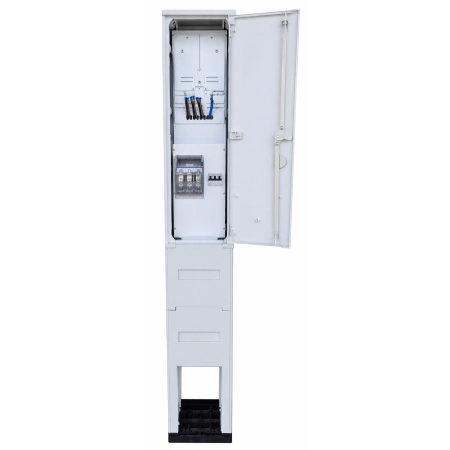

Rozdzielnica licznikowa RL26x177-G0079 obudowa lakierowana UV Incobex

Rozdzielnica licznikowa RL26x177-G0079 to kompletna rozdzielnica pomiarowa 3-fazowa przeznaczona do montażu na fundamencie i wkopania w ziemię. Model został wyposażony w kompletny układ pomiarowo-zabezpieczeniowy.

Rozdzielnica posiada zabezpieczenie przedlicznikowe RBK00 z wkładkami bezpiecznikowymi NH00 50A gG, ogranicznik mocy ETIMAT 3P 25A oraz zacisk PEN 2 × 50 mm². Obudowa z poliestru termoutwardzalnego została dodatkowo pokryta lakierem UV, zapewniającym wysoką odporność na długotrwałe działanie promieniowania słonecznego.

To praktyczne rozwiązanie do wykonania wolnostojącego punktu pomiarowego m.in. przy domach jednorodzinnych, budynkach usługowych, gospodarczych i innych obiektach wymagających trójfazowego przyłącza energetycznego.

Rozdzielnica licznikowa zgodna ze standardami

Model RL26x177-G0079 został przygotowany zgodnie z nowymi standardami. Rozdzielnica wyposażona jest w 3-fazowy układ pomiarowy wraz z kompletnymi zabezpieczeniami, odpowiednio połączonymi i rozmieszczonymi wewnątrz obudowy.

Wersja fundamentowa przeznaczona jest do wkopania w ziemię, dzięki czemu rozdzielnica może zostać ustawiona jako niezależny, wolnostojący punkt pomiarowy.

Rozwiązanie to jest szczególnie praktyczne w przypadku instalacji, w których zgodnie z projektem lub warunkami przyłączenia układ pomiarowy powinien zostać zlokalizowany np. w granicy posesji.

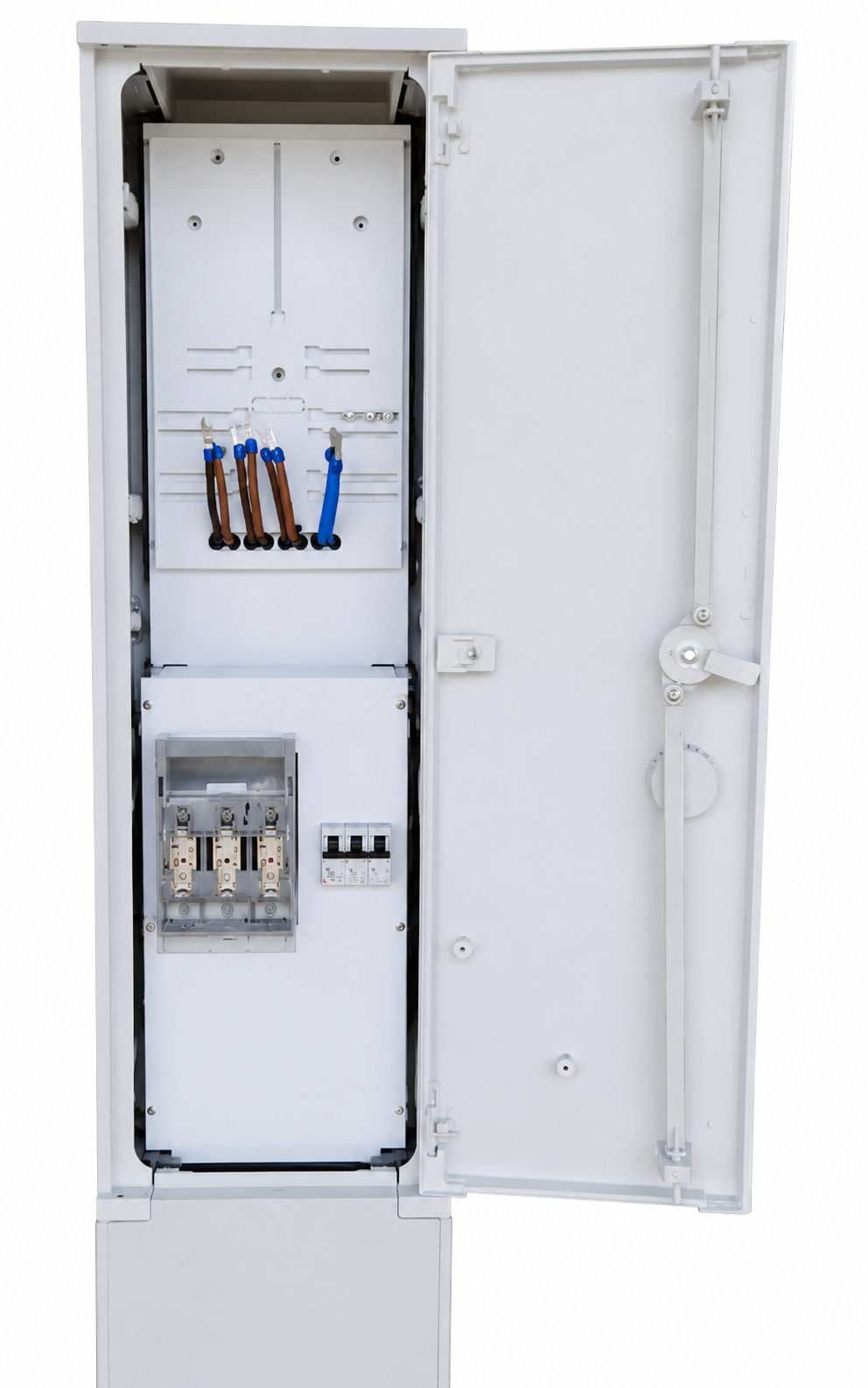

Zabezpieczenie przedlicznikowe RBK00

Rozdzielnica została wyposażona w zabezpieczenie przedlicznikowe typu RBK00 wraz z wkładkami bezpiecznikowymi NH00 50A gG.

Zabezpieczenie przedlicznikowe umieszczone jest w obudowie przystosowanej do plombowania. Rozwiązanie zapewnia odpowiednią organizację i ochronę części instalacji znajdującej się przed układem pomiarowym.

Rozłącznik bezpiecznikowy RBK00 pozwala również na odłączenie obwodu podczas wykonywania odpowiednich prac eksploatacyjnych lub serwisowych.

Ogranicznik mocy ETIMAT 3P 25A

W części zalicznikowej zastosowano ogranicznik mocy ETIMAT 3P 25A z członem przeciążeniowym, bez członu zwarciowego.

Ogranicznik mocy odpowiada za kontrolowanie maksymalnego poboru energii zgodnie z parametrami określonymi dla danego przyłącza. W zależności od potrzeb istnieje możliwość wyboru innej wartości ogranicznika mocy.

Połączenie zabezpieczenia RBK00 oraz ogranicznika ETIMAT tworzy funkcjonalny układ zabezpieczeniowy dla instalacji trójfazowej.

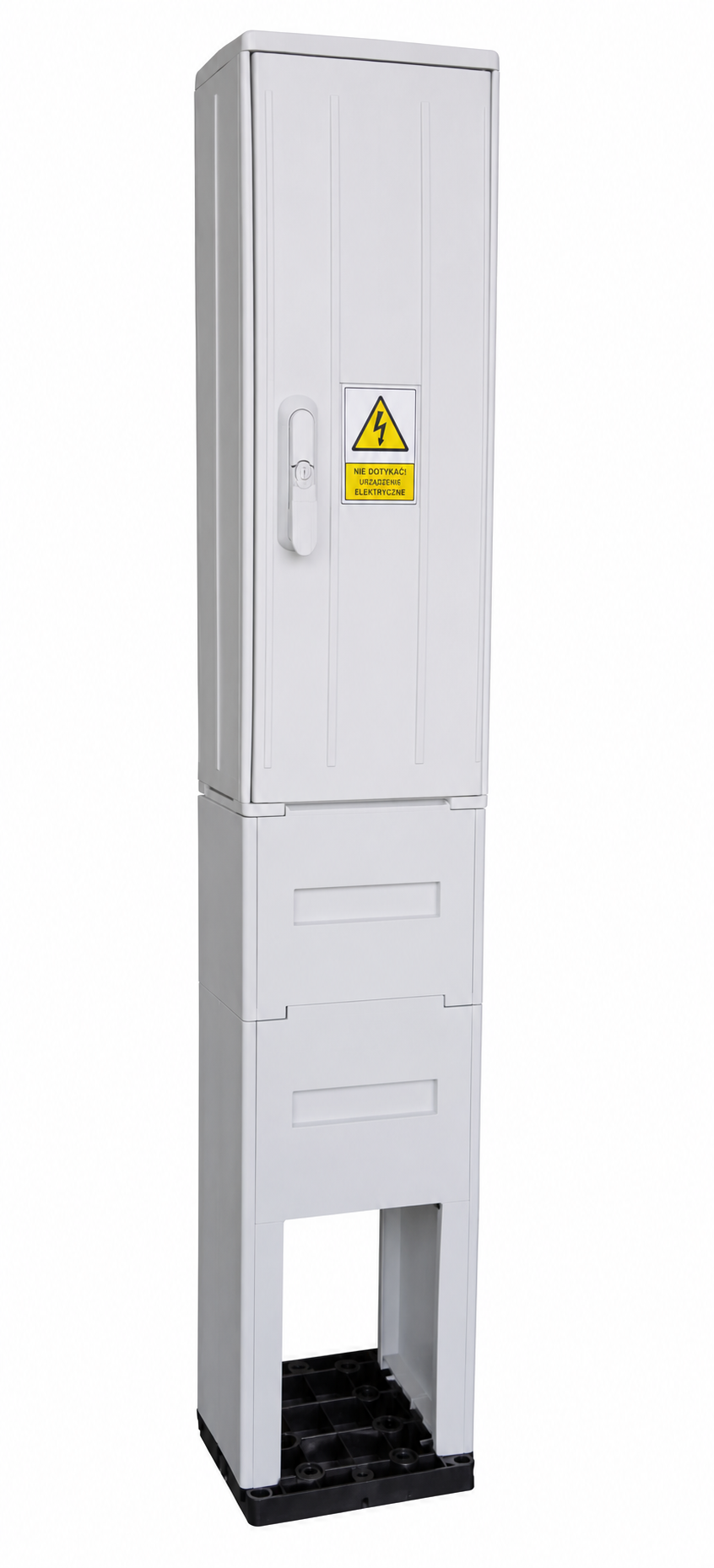

Fundament do wkopania w ziemię

Jedną z najważniejszych cech modelu jest zintegrowany fundament przeznaczony do wkopania w ziemię. Pozwala on na stabilne ustawienie rozdzielnicy bez konieczności mocowania jej do elewacji budynku lub słupa.

Całkowite wymiary rozdzielnicy wynoszą:

260 × 1773 × 250 mm (szerokość × wysokość × głębokość).

Wysokość obejmuje konstrukcję wraz z częścią fundamentową przeznaczoną do montażu w gruncie.

Obudowa z poliestru termoutwardzalnego

Rozdzielnica wykonana jest na bazie obudowy z poliestru termoutwardzalnego, charakteryzującego się bardzo dobrymi właściwościami dielektrycznymi oraz mechanicznymi.

Materiał ten jest odpowiedni do wykonywania obudów urządzeń elektroenergetycznych przeznaczonych do eksploatacji na zewnątrz.

Lakier UV – dodatkowa ochrona obudowy

Prezentowany wariant rozdzielnicy posiada dodatkową powłokę z lakieru UV. Dzięki niej obudowa wykazuje wysoką odporność na promieniowanie ultrafioletowe i nie jest tak wrażliwa na długotrwałe działanie promieni słonecznych jak materiały takie jak PVC czy ABS.

Jest to szczególnie istotne w przypadku rozdzielnicy montowanej w gruncie, która przez wiele lat może być bezpośrednio narażona na działanie słońca.

Zacisk PEN – możliwość rozdziału TN-C na TN-S

Rozdzielnica została wyposażona w zacisk PEN 2 × 50 mm². Do zacisku można podłączyć przewód PEN oraz uziemienie.

Element ten stanowi punkt rozdziału sieci TN-C na TN-S, umożliwiając wykonanie odpowiedniego układu przewodów ochronnych i neutralnych zgodnie z projektem instalacji elektrycznej.

Najważniejsze zalety

• kompletna rozdzielnica licznikowa 3-fazowa,
• przeznaczona do montażu na fundamencie,
• fundament przystosowany do wkopania w ziemię,
• możliwość wykonania wolnostojącego punktu pomiarowego,
• obudowa wykonana z poliestru termoutwardzalnego,
• dodatkowa powłoka z lakieru UV,
• wysoka odporność na długotrwałe działanie promieniowania słonecznego,
• zabezpieczenie przedlicznikowe RBK00,
• wkładki bezpiecznikowe NH00 50A gG,
• ogranicznik mocy ETIMAT 3P 25A,
• ogranicznik z członem przeciążeniowym, bez członu zwarciowego,
• możliwość zmiany wartości ogranicznika mocy,
• zabezpieczenie przedlicznikowe przystosowane do plombowania,
• zacisk PEN 2 × 50 mm²,
• możliwość wykonania punktu rozdziału sieci TN-C na TN-S,
• klamka przystosowana do wkładki typu masterkey wymaganej przez TAURON,
• pełne pomiary powykonawcze gotowej rozdzielnicy.

Parametry techniczne

Model: RL26x177-G0079 obudowa lakierowana UV Incobex
Typ: rozdzielnica licznikowa / złącze pomiarowe
Układ pomiarowy: 3-fazowy
Sposób montażu: na fundamencie / do wkopania w ziemię
Wymiary (szer. × wys. × gł.): 260 × 1773 × 250 mm
Materiał obudowy: poliester termoutwardzalny
Wykończenie: powłoka z lakieru UV
Zabezpieczenie przedlicznikowe: RBK00
Wkładki bezpiecznikowe: NH00 50A gG
Zabezpieczenie zalicznikowe: ogranicznik mocy ETIMAT 3P 25A
Charakterystyka ogranicznika: człon przeciążeniowy, bez członu zwarciowego
Zacisk PEN: 2 × 50 mm²
Aparatura przedlicznikowa: w obudowie przystosowanej do plombowania
Rozdział sieci: możliwość wykonania punktu rozdziału TN-C na TN-S
Zamknięcie: klamka przystosowana do wkładki typu masterkey

Uwaga: wkładka typu masterkey nie jest dostarczana razem z rozdzielnicą.

Zastosowanie rozdzielnicy RL26x177-G0079

Rozdzielnica licznikowa RL26x177-G0079 przeznaczona jest do wykonywania zewnętrznych punktów pomiarowych w instalacjach trójfazowych. Może znaleźć zastosowanie m.in. przy:

• domach jednorodzinnych,
• budynkach mieszkalnych,
• obiektach usługowych i handlowych,
• warsztatach,
• garażach,
• budynkach gospodarczych,
• niewielkich obiektach komercyjnych,
• nowych przyłączach elektroenergetycznych,
• modernizowanych instalacjach elektrycznych.

Konstrukcja fundamentowa sprawdzi się przede wszystkim tam, gdzie skrzynka licznikowa ma zostać umieszczona w granicy działki lub w innym miejscu niezależnym od elewacji budynku.

Rozdzielnica licznikowa do granicy działki

Montaż rozdzielnicy na fundamencie umożliwia stworzenie estetycznego i łatwo dostępnego punktu pomiarowego. Rozwiązanie pozwala również na doprowadzenie kabli w gruncie bez konieczności prowadzenia instalacji bezpośrednio do elewacji budynku.

Dzięki temu RL26x177-G0079 stanowi praktyczną propozycję przy wykonywaniu nowych przyłączy energetycznych do posesji.

Pełne pomiary powykonawcze

Gotowe rozdzielnice podlegają pełnym pomiarom powykonawczym. Zgodnie z informacjami producenta są one wykonywane przez uprawnionych elektryków z wykorzystaniem profesjonalnych i certyfikowanych mierników.

Stanowi to dodatkową kontrolę wykonania gotowego układu przed jego przeznaczeniem do dalszego montażu.

Dlaczego warto wybrać RL26x177-G0079?

Model łączy najważniejsze elementy potrzebne do wykonania trójfazowego punktu pomiarowego TAURON w jednej kompletnej konstrukcji. Rozłącznik RBK00, wkładki NH00 50A gG, ogranicznik mocy ETIMAT 3P 25A oraz zacisk PEN tworzą funkcjonalny układ zabezpieczeniowo-pomiarowy.

Dodatkowym atutem jest fundament do wkopania w ziemię oraz obudowa zabezpieczona lakierem UV, co sprawia, że rozdzielnica jest odpowiednim rozwiązaniem do zastosowań zewnętrznych.
