Rozdzielnica dźwigowa RD100A-G0092

Rozdzielnica dźwigowa RD100A-G0092 z przyciskiem bezpieczeństwa to specjalistyczna rozdzielnica elektryczna przeznaczona do zasilania dźwigów budowlanych. Konstrukcja została zaprojektowana z myślą o instalacjach wymagających dużej mocy, odpowiedniego zabezpieczenia obwodu zasilającego oraz możliwości szybkiego odłączenia napięcia w przypadku wystąpienia sytuacji awaryjnej.

Rozdzielnica RD100A-G0092 wyposażona jest w zabezpieczenie nadmiarowo-prądowe, regulowane zabezpieczenie różnicowoprądowe typu A oraz przycisk bezpieczeństwa, który umożliwia obsłudze szybkie wyłączenie zasilania dźwigu w sytuacji zagrożenia.

Rozdzielnica RD100A-G0092 do dźwigu budowlanego

Dźwigi budowlane wymagają stabilnego i odpowiednio zabezpieczonego źródła zasilania. Rozdzielnica dźwigowa RD100A-G0092 została przeznaczona właśnie do tego typu zastosowań. Jej prąd znamionowy wynosi 100 A, dzięki czemu może stanowić element instalacji zasilającej urządzenia dźwigowe wykorzystywane na placach budowy.

Zasilanie oraz odpływ realizowane są poprzez zaciski 5 × 50 mm², pozwalające na wykonanie połączeń przewodów o odpowiednim przekroju.

Zabezpieczenie nadmiarowo-prądowe NH00 3 × 100A

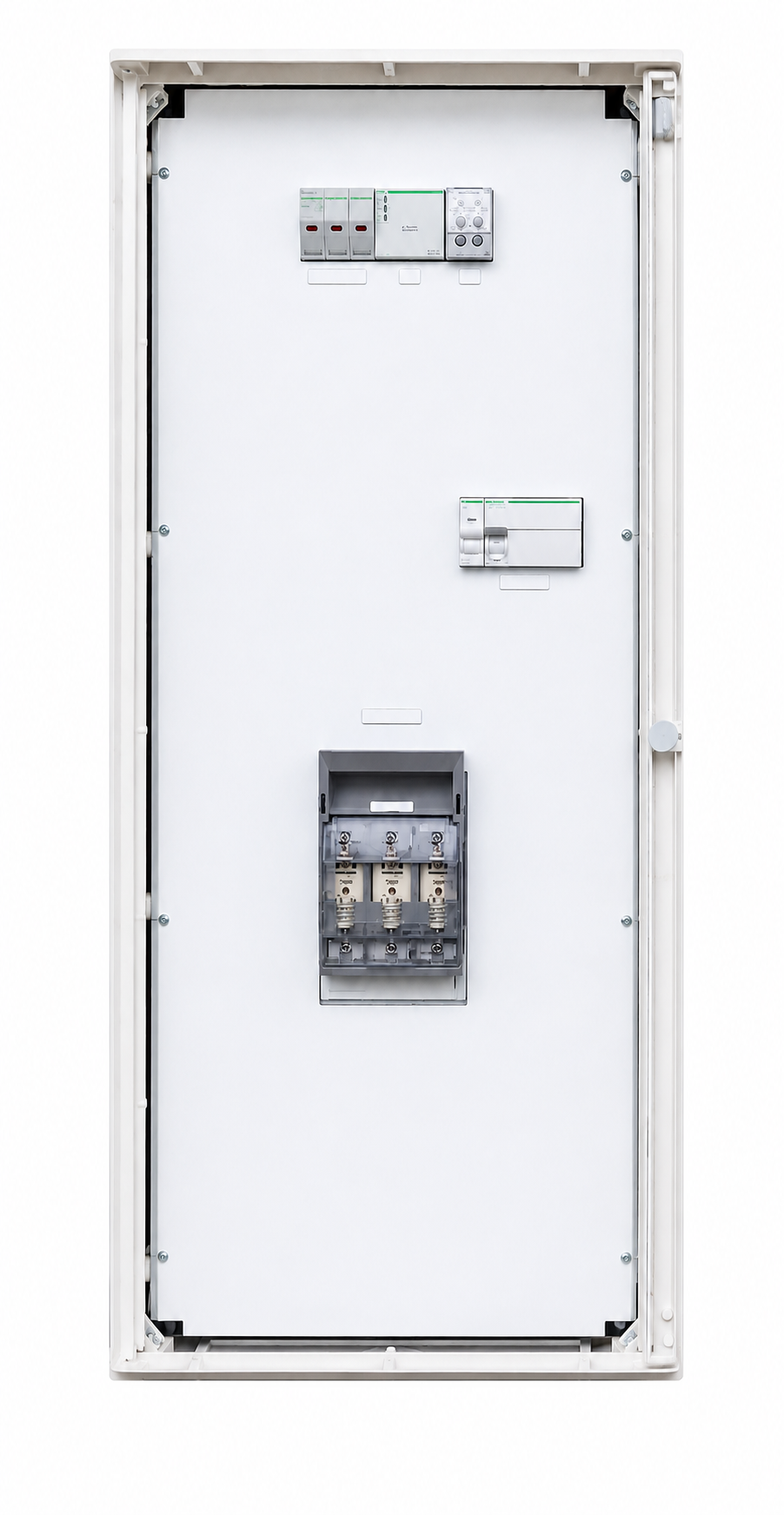

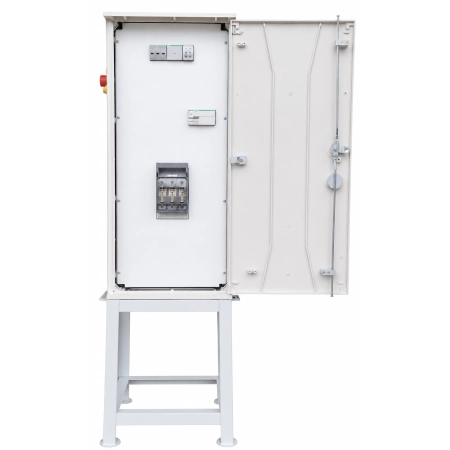

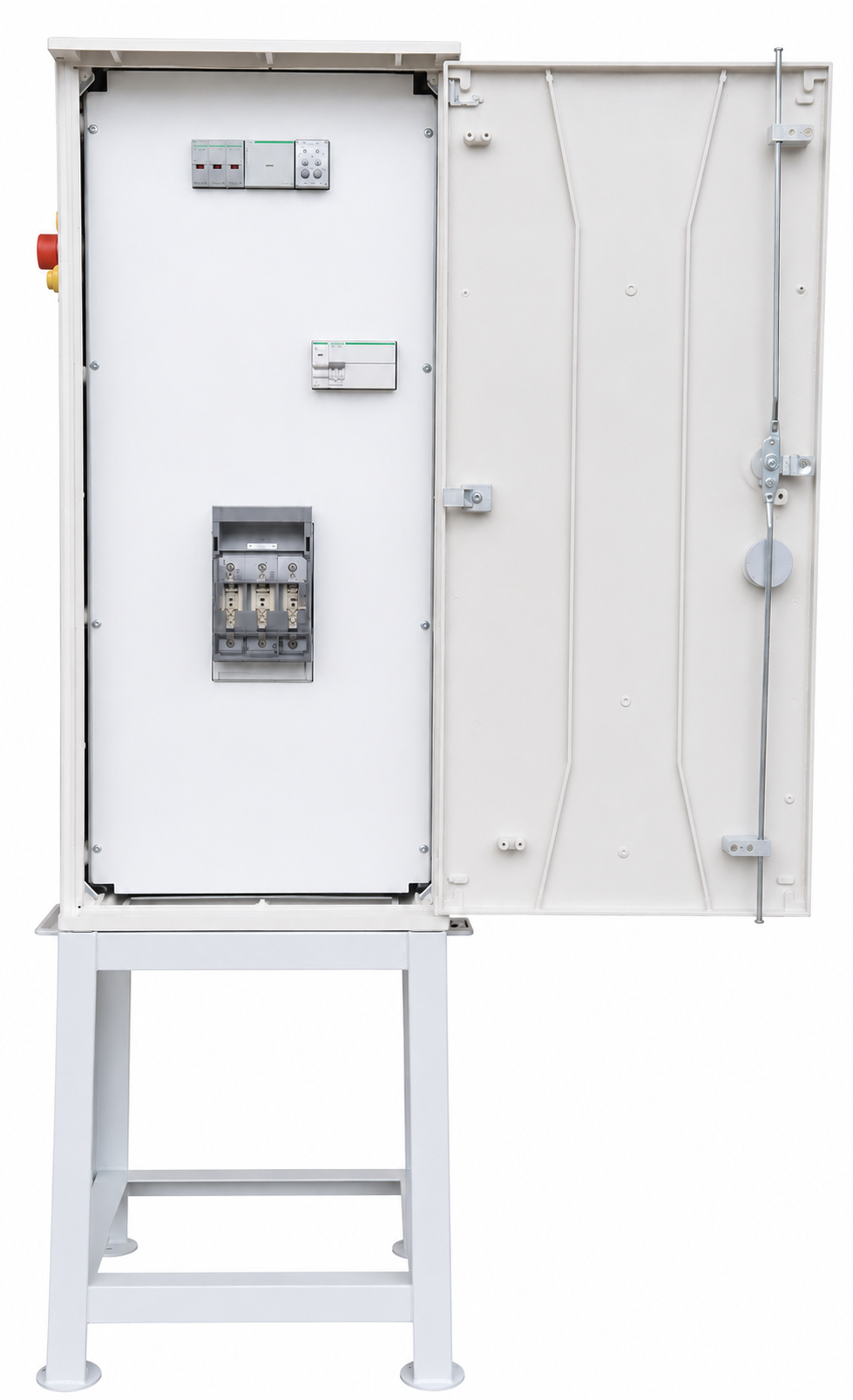

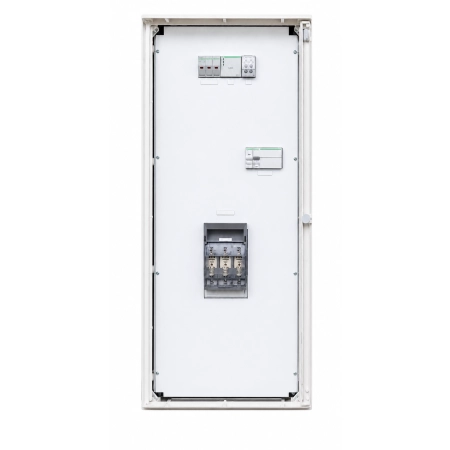

Rozdzielnica została wyposażona w rozłącznik bezpiecznikowy NH00 3 × 100 A, który pełni funkcję zabezpieczenia nadmiarowo-prądowego.

Rozwiązanie to pozwala zabezpieczyć instalację zasilającą dźwig przed skutkami wystąpienia nieprawidłowych wartości prądu i stanowi istotny element kompletnego układu elektrycznego rozdzielnicy.

Regulowane zabezpieczenie różnicowoprądowe typu A

Istotnym elementem wyposażenia rozdzielnicy RD100A-G0092 jest zabezpieczenie różnicowoprądowe 100 A typu A z możliwością regulacji prądu różnicowego.

Układ zabezpieczenia wykorzystuje rozłącznik 100 A wyposażony w cewkę wzrostową, która jest wyzwalana przez przekaźnik różnicowoprądowy współpracujący z przekładnikiem prądu upływowego instalacji zasilającej dźwig.

Takie rozwiązanie umożliwia kontrolowanie prądu różnicowego oraz wyzwolenie elementu wykonawczego w przypadku wykrycia warunków wymagających odłączenia zasilania.

Przycisk bezpieczeństwa – szybkie wyłączenie zasilania

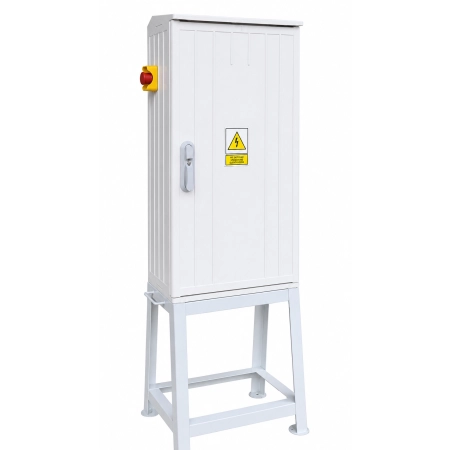

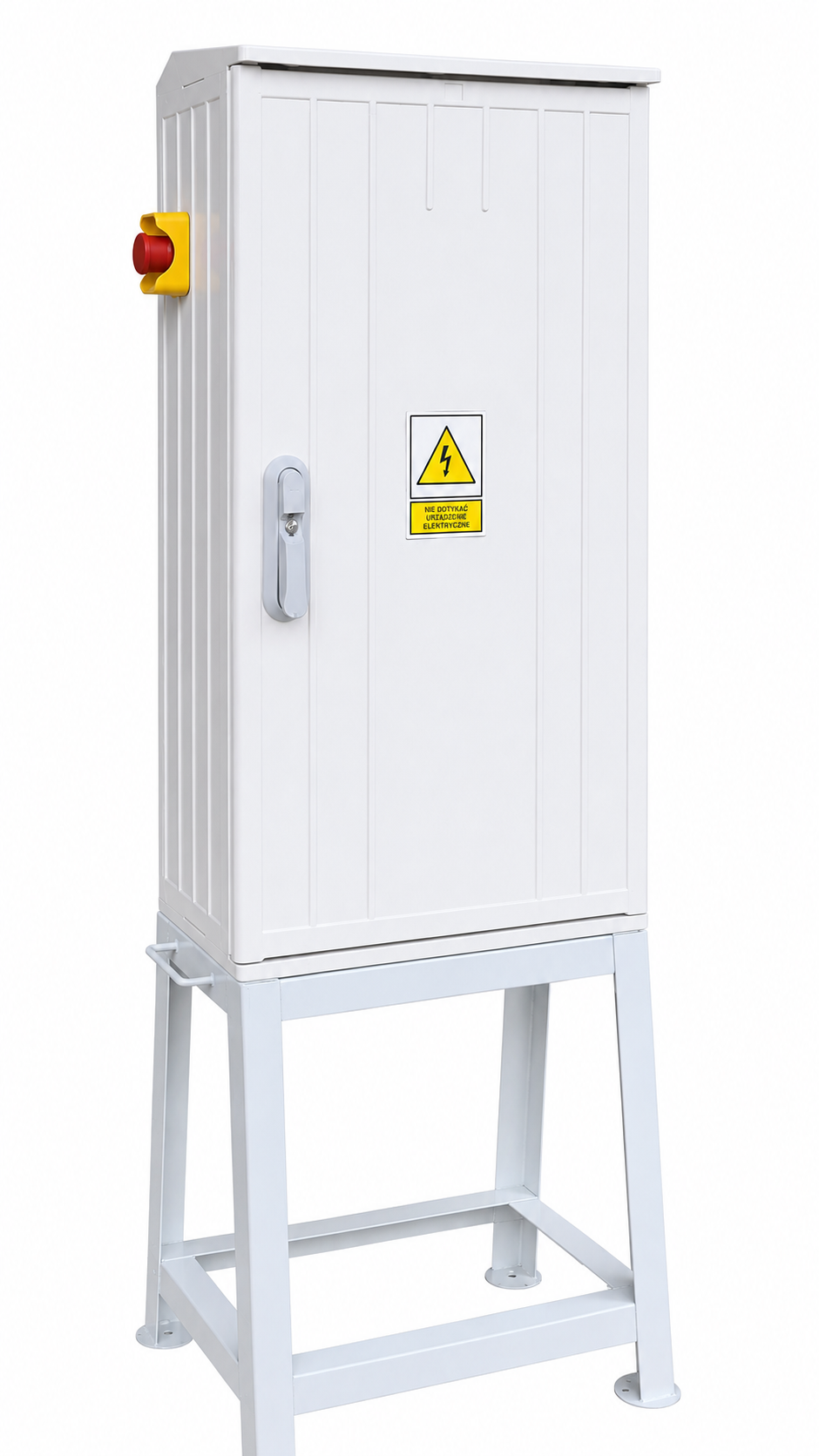

Jednym z najważniejszych elementów modelu RD100A-G0092 jest przycisk bezpieczeństwa umieszczony na bocznej elewacji rozdzielnicy.

W przypadku sytuacji awaryjnej lub wystąpienia zagrożenia obsługa może uruchomić przycisk, powodując wyzwolenie elementu wykonawczego i szybkie odłączenie zasilania dźwigu budowlanego.

Przycisk bezpieczeństwa zwiększa funkcjonalność całego układu i umożliwia natychmiastową reakcję operatora lub obsługi instalacji w sytuacji wymagającej awaryjnego wyłączenia urządzenia.

Najważniejsze zalety rozdzielnicy dźwigowej RD100A-G0092

• przeznaczona do zasilania dźwigów budowlanych,
• prąd znamionowy 100 A,
• zaciski zasilania i odpływu 5 × 50 mm²,
• zabezpieczenie nadmiarowo-prądowe NH00 3 × 100 A,
• zabezpieczenie różnicowoprądowe 100 A,
• regulowany prąd różnicowy,
• zabezpieczenie różnicowoprądowe typu A,
• rozłącznik wyposażony w cewkę wzrostową,
• przekaźnik różnicowoprądowy współpracujący z przekładnikiem prądu upływowego,
• przycisk bezpieczeństwa umożliwiający szybkie odłączenie zasilania,
• rozwiązanie przeznaczone do zastosowań na placach budowy.

Parametry techniczne

Typ: RD100A-G0092
Przeznaczenie: zasilanie dźwigu budowlanego
Prąd znamionowy: 100 A
Zasilanie: zaciski 5 × 50 mm²
Odpływ: zaciski 5 × 50 mm²
Zabezpieczenie nadmiarowo-prądowe: rozłącznik bezpiecznikowy NH00 3 × 100 A
Zabezpieczenie różnicowoprądowe: 100 A, typ A
Prąd różnicowy: regulowany
Element wykonawczy: rozłącznik 100 A z cewką wzrostową
Sterowanie zabezpieczeniem: przekaźnik różnicowoprądowy współpracujący z przekładnikiem prądu upływowego
Wyłączenie awaryjne: przycisk bezpieczeństwa umieszczony na boku rozdzielnicy
Zastosowanie: instalacje zasilające dźwigi budowlane

Zastosowanie rozdzielnicy RD100A-G0092

Rozdzielnica elektryczna do dźwigu RD100A-G0092 przeznaczona jest przede wszystkim do organizacji zasilania urządzeń dźwigowych wykorzystywanych podczas realizacji inwestycji budowlanych.

Może znaleźć zastosowanie między innymi na:

• placach budowy,
• budowach obiektów mieszkaniowych,
• budowach obiektów przemysłowych,
• budowach hal i magazynów,
• inwestycjach infrastrukturalnych,
• obiektach wykorzystujących dźwigi budowlane wymagające zasilania do 100 A.

Dlaczego warto wybrać rozdzielnicę dźwigową RD100A-G0092?

RD100A łączy funkcję rozdziału energii elektrycznej z zabezpieczeniem instalacji zasilającej dźwig budowlany. Zastosowanie rozłącznika bezpiecznikowego NH00, układu różnicowoprądowego oraz cewki wzrostowej pozwala stworzyć funkcjonalny system zabezpieczenia zasilania urządzenia.

Dużą zaletą tego wariantu jest przycisk bezpieczeństwa. Jego umieszczenie na boku rozdzielnicy zapewnia możliwość szybkiego wyzwolenia układu i odłączenia zasilania w przypadku wystąpienia sytuacji awaryjnej lub zagrożenia.

Dzięki połączeniu odpowiednio dobranej aparatury zabezpieczającej z funkcją awaryjnego wyłączenia rozdzielnica dźwigowa RD100A-G0092 stanowi praktyczne rozwiązanie do profesjonalnych instalacji zasilających dźwigi na placach budowy.
