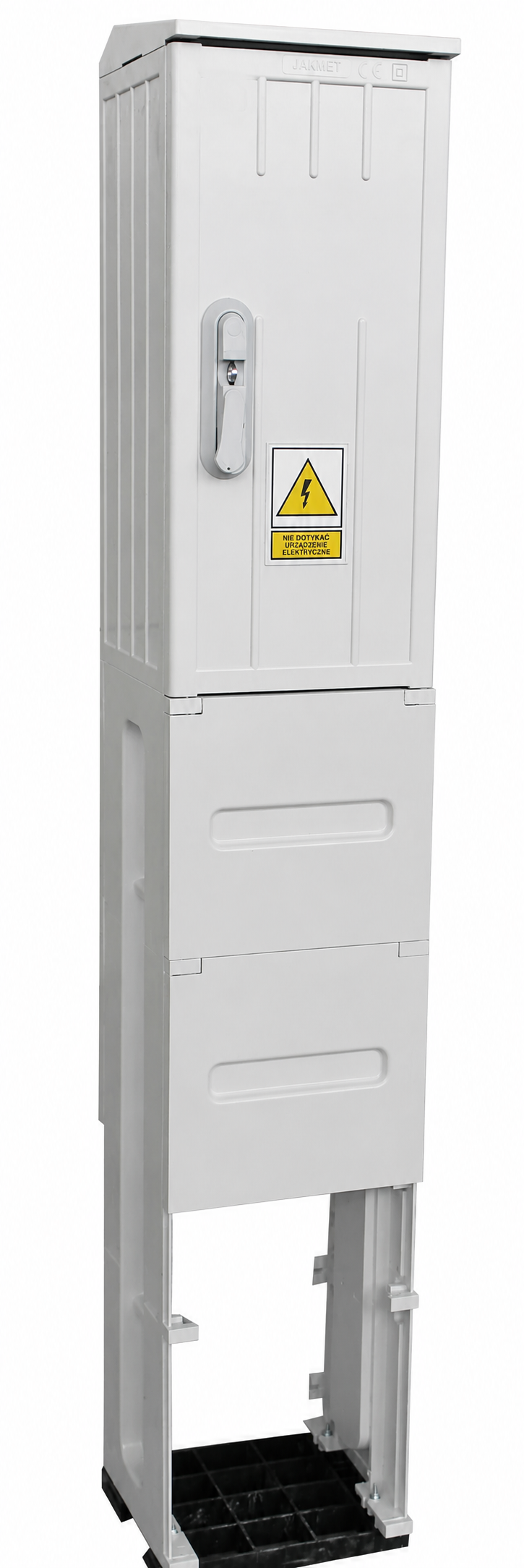

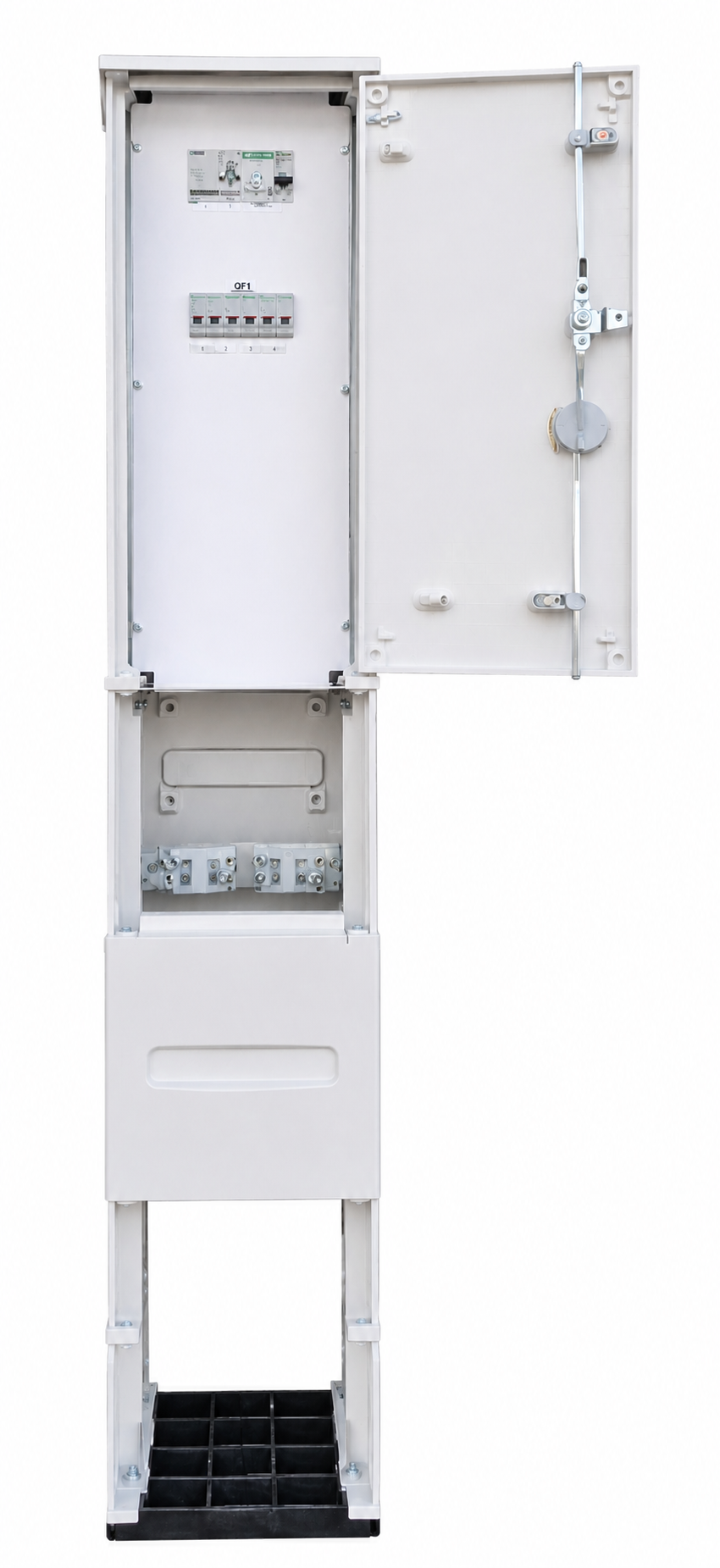

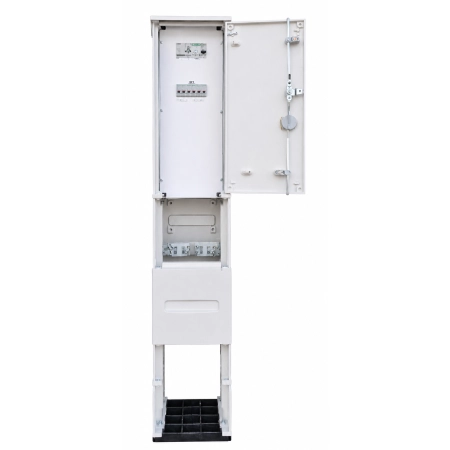

Szafa oświetlenia ulicznego SOU-1-G0112

Szafa oświetlenia ulicznego SOU-1-G0112 to kompletna rozdzielnica elektryczna przeznaczona do zasilania, zabezpieczenia i automatycznego sterowania jednym obwodem oświetlenia ulicznego. Rozwiązanie sprawdzi się w instalacjach oświetleniowych dróg, ulic, parkingów, placów, terenów publicznych oraz innych przestrzeni zewnętrznych wymagających automatycznego sterowania oświetleniem.

Model SOU-1 pracuje przy napięciu znamionowym 400 V i prądzie znamionowym 25 A w układzie sieci TN-C. Zastosowany astronomiczny zegar sterujący pozwala automatycznie zarządzać załączaniem i wyłączaniem oświetlenia, ograniczając konieczność ręcznej obsługi instalacji.

Automatyczne sterowanie oświetleniem – zegar astronomiczny

Jednym z kluczowych elementów szafy SOU-1-G0112 jest astronomiczny zegar sterujący. Pozwala on na automatyczne załączanie i wyłączanie obwodu oświetleniowego w zależności od pory dnia.

Automatyzacja pracy instalacji ułatwia zarządzanie oświetleniem zewnętrznym i pozwala dopasować czas jego działania do rzeczywistych potrzeb. Jest to szczególnie przydatne w przypadku oświetlenia ulicznego i terenowego, które powinno pracować przede wszystkim po zmroku.

Takie rozwiązanie może ograniczyć niepotrzebną pracę opraw w ciągu dnia, a tym samym wspierać racjonalne wykorzystanie energii elektrycznej.

Szafa SOU-1-G0112 – jeden obwód oświetleniowy

Model SOU-1-G0112 przeznaczony jest do obsługi jednego wyjściowego obwodu oświetleniowego. Dzięki temu stanowi praktyczne rozwiązanie dla mniejszych instalacji oraz wydzielonych sekcji większych systemów oświetlenia zewnętrznego.

Może być stosowany między innymi do sterowania oświetleniem:

• ulic i dróg,
• parkingów,
• placów i skwerów,
• chodników oraz ciągów komunikacyjnych,
• terenów zakładów przemysłowych,
• terenów firmowych,
• osiedli mieszkaniowych,
• parków i terenów rekreacyjnych,
• infrastruktury publicznej.

Zabezpieczenie zasilania i odpływu

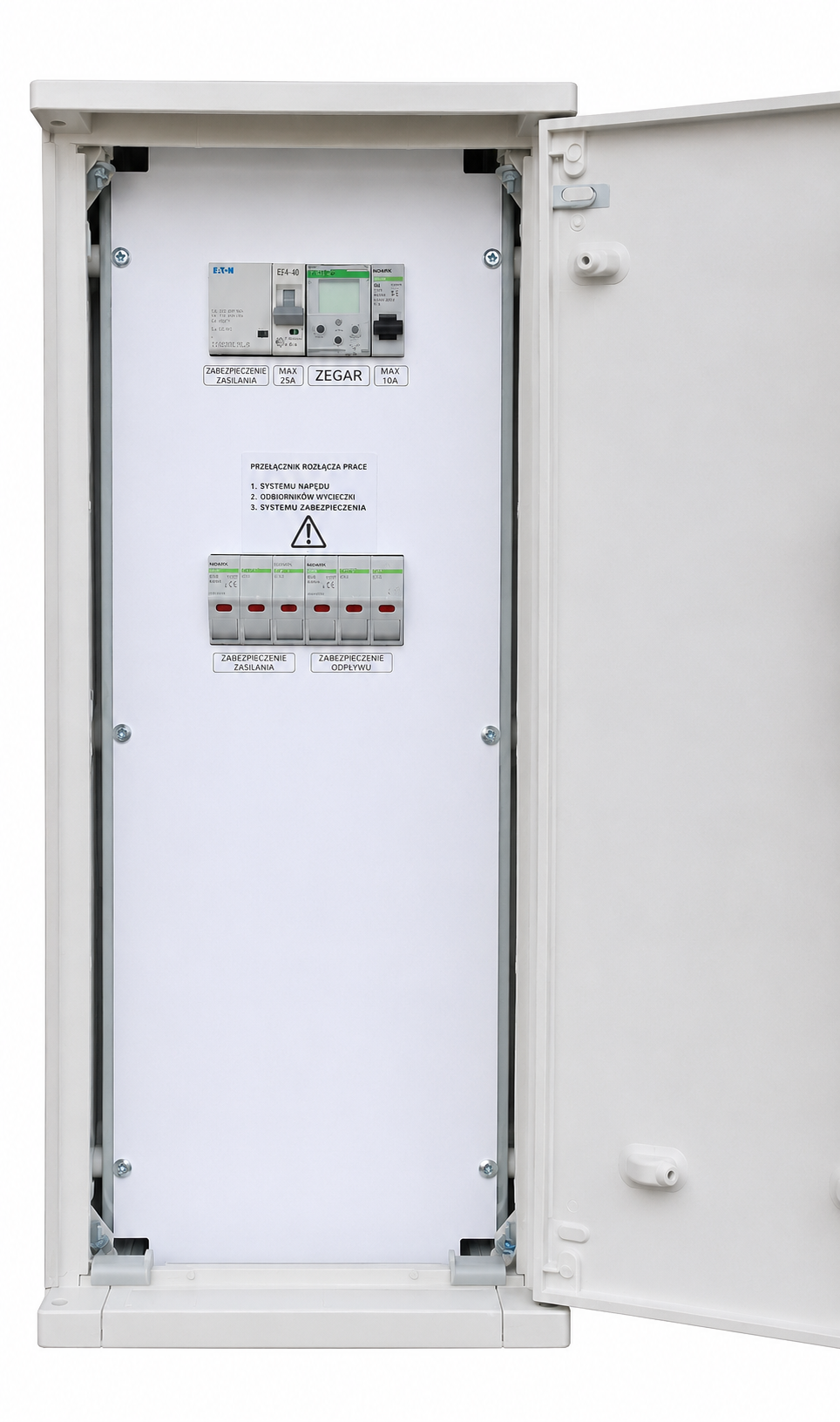

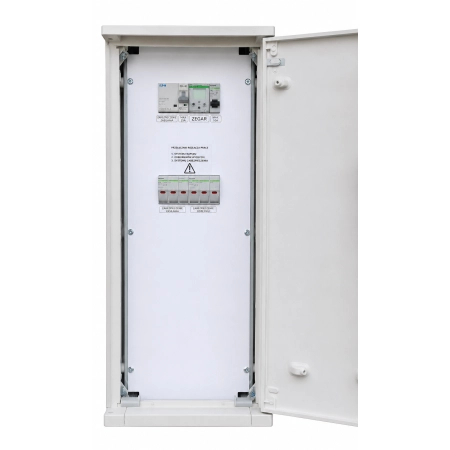

Szafa oświetlenia ulicznego została wyposażona w aparaturę zabezpieczającą zarówno tor zasilający, jak i obwód odpływowy.

Zasilanie zabezpieczone jest rozłącznikiem bezpiecznikowym 3P 32 A na wkładki 10×38. Analogiczne rozwiązanie zastosowano dla odpływu – obwód wyjściowy zabezpiecza rozłącznik bezpiecznikowy 3P 32 A na wkładki 10×38.

Tak skonfigurowany układ zapewnia zabezpieczenie instalacji przed skutkami zwarć i przeciążeń oraz umożliwia bezpieczne rozłączanie obwodów.

Parametry techniczne SOU-1-G0112

Typ: SOU-1-G0112
Rodzaj: szafa oświetlenia ulicznego / rozdzielnica oświetleniowa
Napięcie znamionowe pracy: 400 V
Prąd znamionowy: 25 A
Układ sieci: TN-C
Liczba wyjściowych obwodów oświetleniowych: 1
Zasilanie: maks. 4 × 50 mm²
Odpływ: maks. 4 × 50 mm²
Sterowanie: astronomiczny zegar sterujący
Zabezpieczenie zasilania: rozłącznik bezpiecznikowy 3P 32 A, wkładki 10×38
Zabezpieczenie odpływu: rozłącznik bezpiecznikowy 3P 32 A, wkładki 10×38

Zasilanie i odpływ do 4 × 50 mm²

Konstrukcja szafy SOU-1-G0112 umożliwia wykonanie zasilania przewodem o przekroju maksymalnie 4 × 50 mm². Również dla obwodu odpływowego przewidziano możliwość podłączenia przewodu maks. 4 × 50 mm².

Pozwala to wykorzystać szafę w profesjonalnych instalacjach oświetleniowych wymagających odpowiednich możliwości przyłączeniowych i niezawodnego rozdziału energii.

Gdzie stosuje się szafy oświetlenia ulicznego?

Szafy oświetlenia ulicznego pełnią funkcję centralnego punktu zasilania, zabezpieczenia i sterowania instalacją oświetleniową. Stosowane są zarówno przez zarządców infrastruktury publicznej, jak i inwestorów prywatnych.

SOU-1-G0112 może znaleźć zastosowanie przy realizacji nowych instalacji oraz modernizacji istniejących systemów oświetlenia zewnętrznego.

Rozdzielnica może obsługiwać oświetlenie terenów miejskich, osiedlowych, przemysłowych, komercyjnych oraz prywatnych, jeżeli parametry instalacji odpowiadają specyfikacji technicznej urządzenia.

Dlaczego warto wybrać szafę oświetleniową SOU-1-G0112?

Najważniejsze cechy modelu to:

• automatyczne sterowanie za pomocą zegara astronomicznego,
• obsługa jednego obwodu oświetleniowego,
• napięcie znamionowe 400 V,
• prąd znamionowy 25 A,
• praca w układzie sieci TN-C,
• zabezpieczenie zasilania rozłącznikiem bezpiecznikowym 3P 32 A,
• zabezpieczenie odpływu rozłącznikiem bezpiecznikowym 3P 32 A,
• wkładki bezpiecznikowe w standardzie 10×38,
• możliwość podłączenia zasilania do 4 × 50 mm²,
• możliwość wykonania odpływu do 4 × 50 mm²,
• automatyzacja pracy instalacji oświetleniowej,
• możliwość wykorzystania w profesjonalnych systemach oświetlenia zewnętrznego.

Możliwość wykonania szafy oświetleniowej według indywidualnego projektu

W przypadku inwestycji wymagającej innej konfiguracji istnieje możliwość opracowania indywidualnego projektu szafy oświetlenia ulicznego. Pozwala to dostosować wyposażenie oraz parametry rozdzielnicy do konkretnych wymagań technicznych danej instalacji.

Rozwiązanie na zamówienie sprawdzi się szczególnie w przypadku nietypowych instalacji, większej liczby obwodów, określonego sposobu sterowania lub dodatkowego wyposażenia wymaganego przez projekt.

SOU-1-G0112 – kompletna szafa do sterowania oświetleniem ulicznym

Szafa oświetlenia ulicznego SOU-1-G0112 łączy funkcje zasilania, zabezpieczenia oraz automatycznego sterowania instalacją oświetleniową. Astronomiczny zegar sterujący automatyzuje pracę oświetlenia, natomiast rozłączniki bezpiecznikowe zapewniają zabezpieczenie toru zasilającego i odpływowego.

Jeżeli potrzebna jest szafa oświetlenia ulicznego 400 V, rozdzielnica do sterowania jednym obwodem lub szafa oświetleniowa z zegarem astronomicznym, SOU-1-G0112 stanowi funkcjonalne rozwiązanie dla profesjonalnych instalacji oświetlenia zewnętrznego.
