Rozdzielnica licznikowa RL26x88-G0081 obudowa lakierowana UV Incobex

Rozdzielnica licznikowa RL26x88-G0081 to kompletna, trójfazowa rozdzielnica pomiarowa przeznaczona do montażu na słupie. Konstrukcja została przygotowana zgodnie ze standardami i wyposażona w kompletny układ pomiarowy oraz wymagane zabezpieczenia. Dzięki zastosowaniu trwałej obudowy z poliestru termoutwardzalnego oraz dodatkowej powłoki odpornej na promieniowanie UV rozdzielnica doskonale sprawdza się w instalacjach zewnętrznych.

Model RL26x88-G0081 jest rozwiązaniem przeznaczonym m.in. do wykonania układu pomiarowego przyłączy energetycznych budynków mieszkalnych, gospodarczych, usługowych oraz innych obiektów zasilanych z sieci elektroenergetycznej.

Rozdzielnica licznikowa przystosowana do montażu na słupie

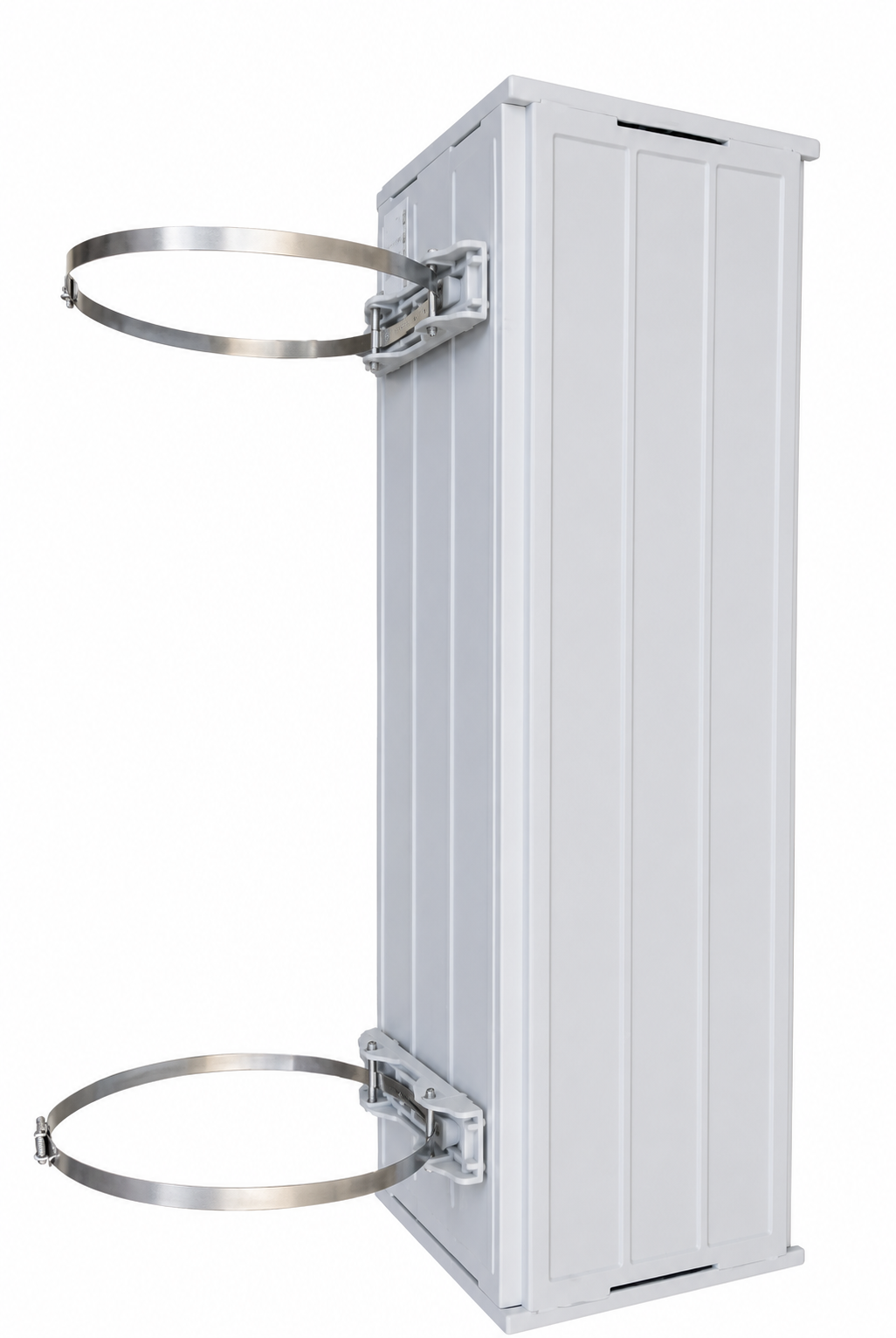

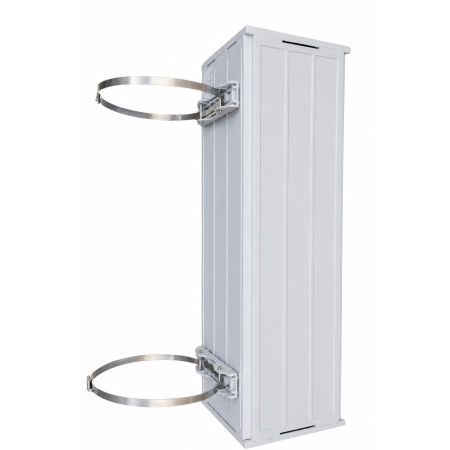

Rozdzielnica została fabrycznie wyposażona w uchwyty umożliwiające montaż bezpośrednio na słupie. Zastosowane rozwiązanie pozwala na stworzenie kompletnego punktu pomiarowego energii elektrycznej w miejscu, w którym wymagany jest słupowy sposób instalacji szafki licznikowej.

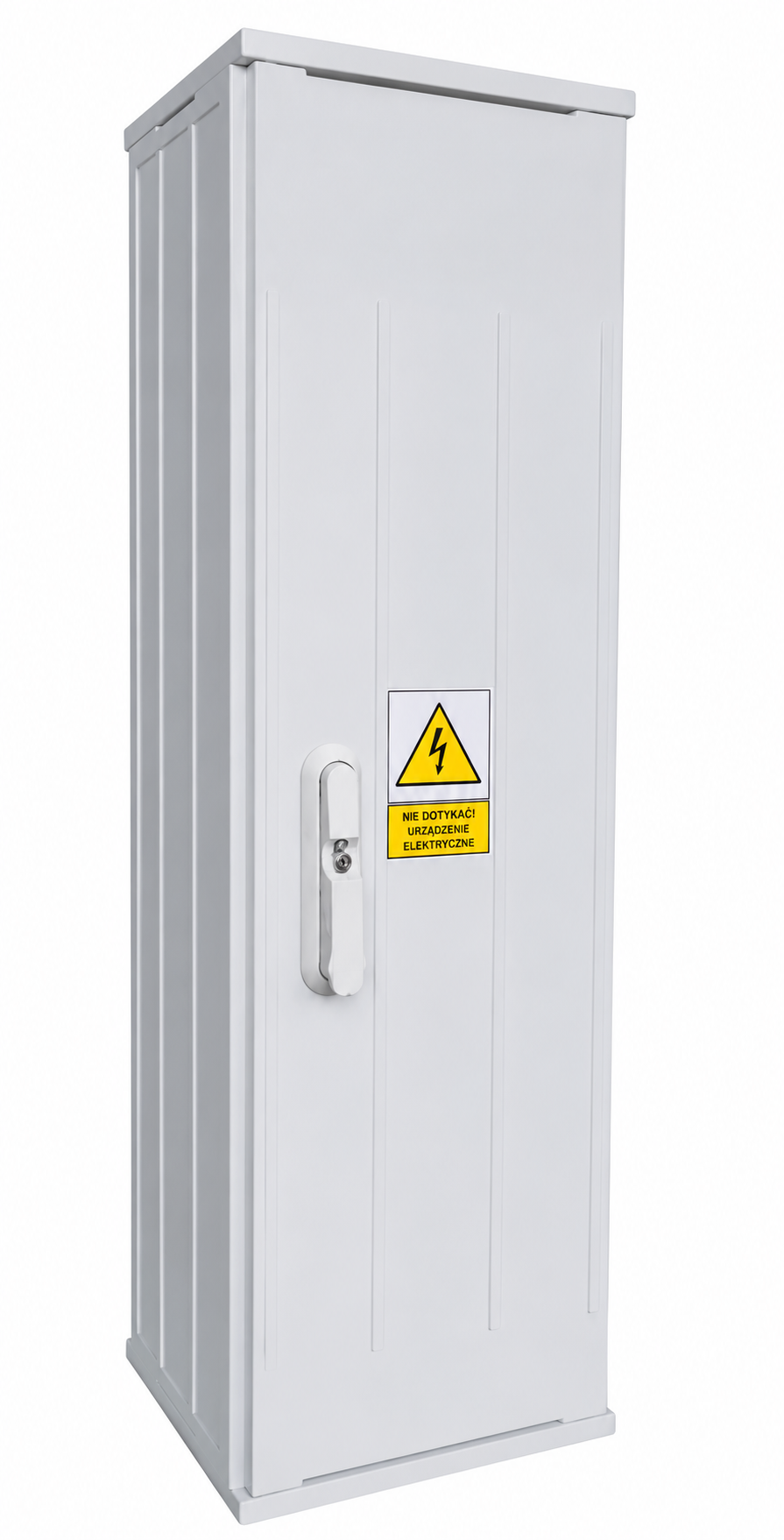

Obudowę wykonano z poliestru termoutwardzalnego, materiału charakteryzującego się bardzo dobrymi właściwościami mechanicznymi oraz dielektrycznymi. Dodatkowym zabezpieczeniem jest powłoka z lakieru UV, zwiększająca odporność obudowy na długotrwałe oddziaływanie promieniowania słonecznego.

Kompletnie wyposażona rozdzielnica licznikowa RL26x88-G0081

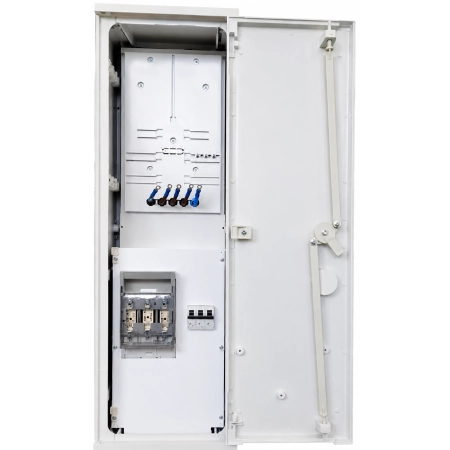

Rozdzielnica posiada trójfazowy układ pomiarowy wraz z kompletnymi zabezpieczeniami, przygotowany zgodnie ze standardami. Zabezpieczenie przedlicznikowe wykonano w oparciu o rozłącznik bezpiecznikowy RBK00 z wkładkami NH00 50 A gG. Jako zabezpieczenie zalicznikowe zastosowano ogranicznik mocy ETIMAT 3P 25 A z członem przeciążeniowym, bez członu zwarciowego.

Zabezpieczenie przedlicznikowe znajduje się w obudowie przystosowanej do plombowania. Rozdzielnica posiada również zacisk PEN 2 × 50 mm², do którego podłączany jest przewód PEN oraz uziemienie. Stanowi on punkt rozdziału sieci TN-C na TN-S.

Najważniejsze zalety rozdzielnicy RL26x88-G0081

• przeznaczenie do montażu na słupie,
• kompletny trójfazowy układ pomiarowy,
• obudowa wykonana z wytrzymałego poliestru termoutwardzalnego,
• dodatkowa powłoka lakieru UV zwiększająca odporność na promieniowanie słoneczne,
• zabezpieczenie przedlicznikowe RBK00 + wkładki NH00 50 A gG,
• ogranicznik mocy ETIMAT 3P 25 A,
• zabezpieczenie przedlicznikowe przystosowane do plombowania,
• zacisk PEN 2 × 50 mm²,
• uchwyty umożliwiające montaż rozdzielnicy na słupie,
• klamka przystosowana do wkładki Master Key,
• dławiki przygotowane do wprowadzenia przewodów zasilających, odpływowych i uziemiających.

Parametry techniczne

Typ: RL26x88-G0081 obudowa lakierowana UV Incobex
Rodzaj: rozdzielnica licznikowa / pomiarowa
Układ pomiarowy: trójfazowy
Sposób montażu: na słupie
Wymiary (szer. × wys. × gł.): 260 × 883 × 250 mm
Materiał obudowy: poliester termoutwardzalny
Wykończenie: lakier UV
Zabezpieczenie przedlicznikowe: RBK00
Wkładki bezpiecznikowe: NH00 50 A gG
Ogranicznik mocy: ETIMAT 3P 25 A
Zacisk PEN: 2 × 50 mm²
Dławik przewodu zasilającego: PG29
Dławik przewodu odpływowego: PG29
Dławik przewodu uziemiającego: PG16
Klamka: przystosowana do wkładki Master Key
Montaż: uchwyty do montażu na słupie

Uwaga: wkładka Master Key nie znajduje się w zestawie. Według informacji producenta odpowiedni typ wkładki zależy od wymagań właściwego obszaru operatora.

Bezpieczeństwo i kontrola wykonania

Gotowa rozdzielnica licznikowa RL26x88-G0081 podlega pomiarom powykonawczym przeprowadzanym przez uprawnionych elektryków przy użyciu certyfikowanych mierników. Pozwala to zweryfikować poprawność wykonania i przygotowania rozdzielnicy przed jej zastosowaniem w instalacji.

Zastosowanie

Rozdzielnica licznikowa RL26x88-G0081 może być stosowana jako element układu pomiarowego w przyłączach energetycznych m.in. dla:

• budynków jednorodzinnych,
• obiektów mieszkalnych,
• budynków gospodarczych,
• obiektów usługowych i handlowych,
• niewielkich obiektów przemysłowych,
• instalacji, w których punkt pomiarowy należy umieścić na słupie.

Dzięki kompletnej konfiguracji, solidnej obudowie oraz wykonaniu zgodnym ze standardami model RL26x88-G0081 stanowi praktyczne rozwiązanie do wykonania zewnętrznego punktu pomiarowego energii elektrycznej.
