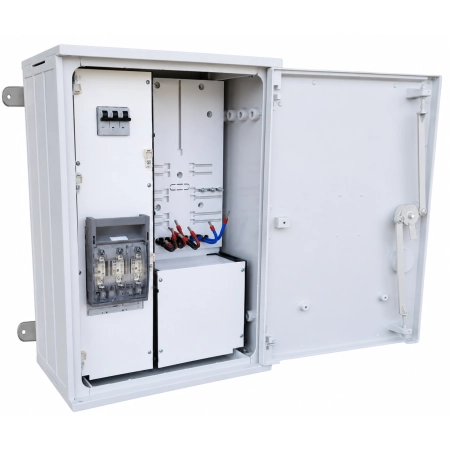

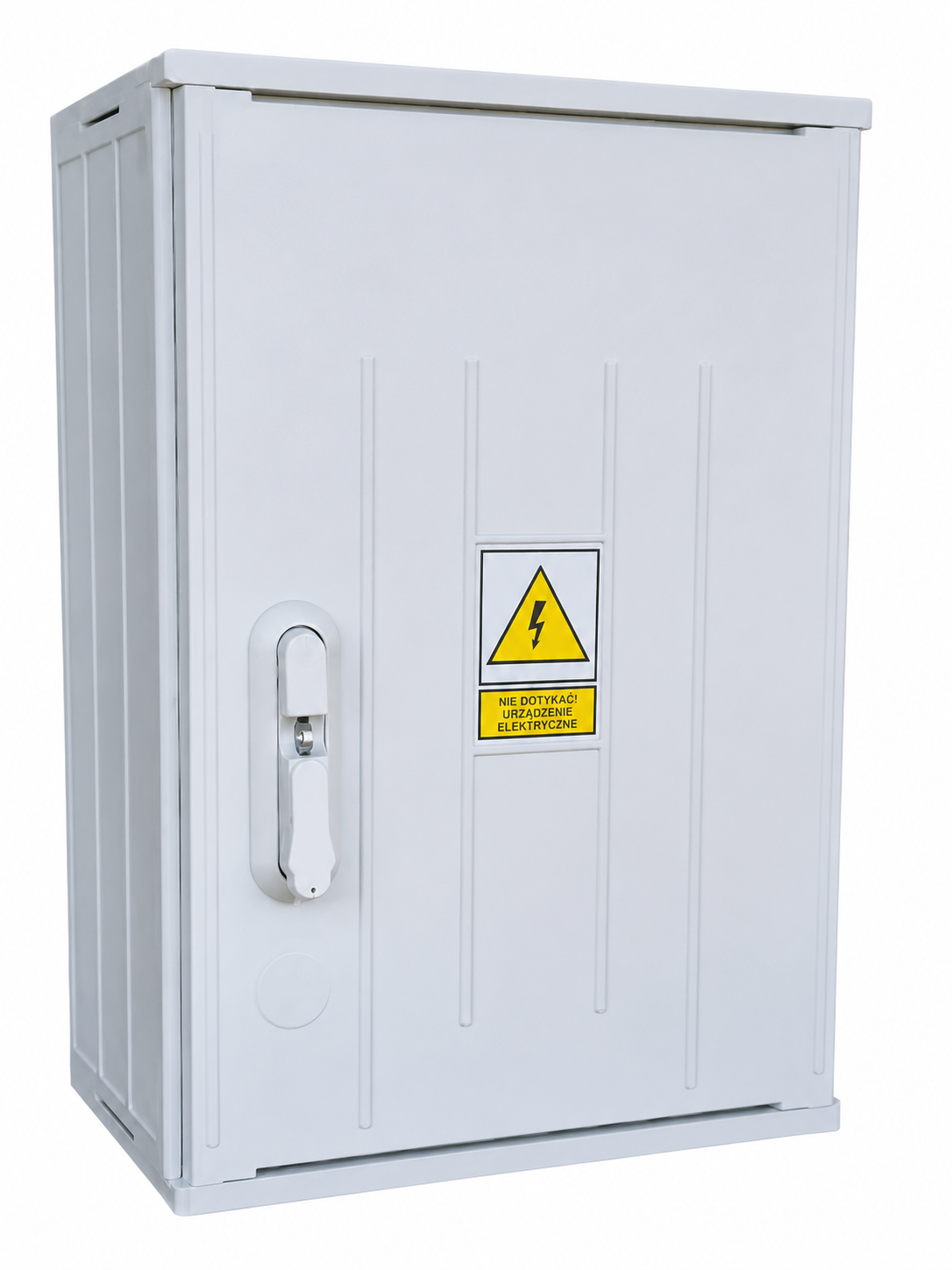

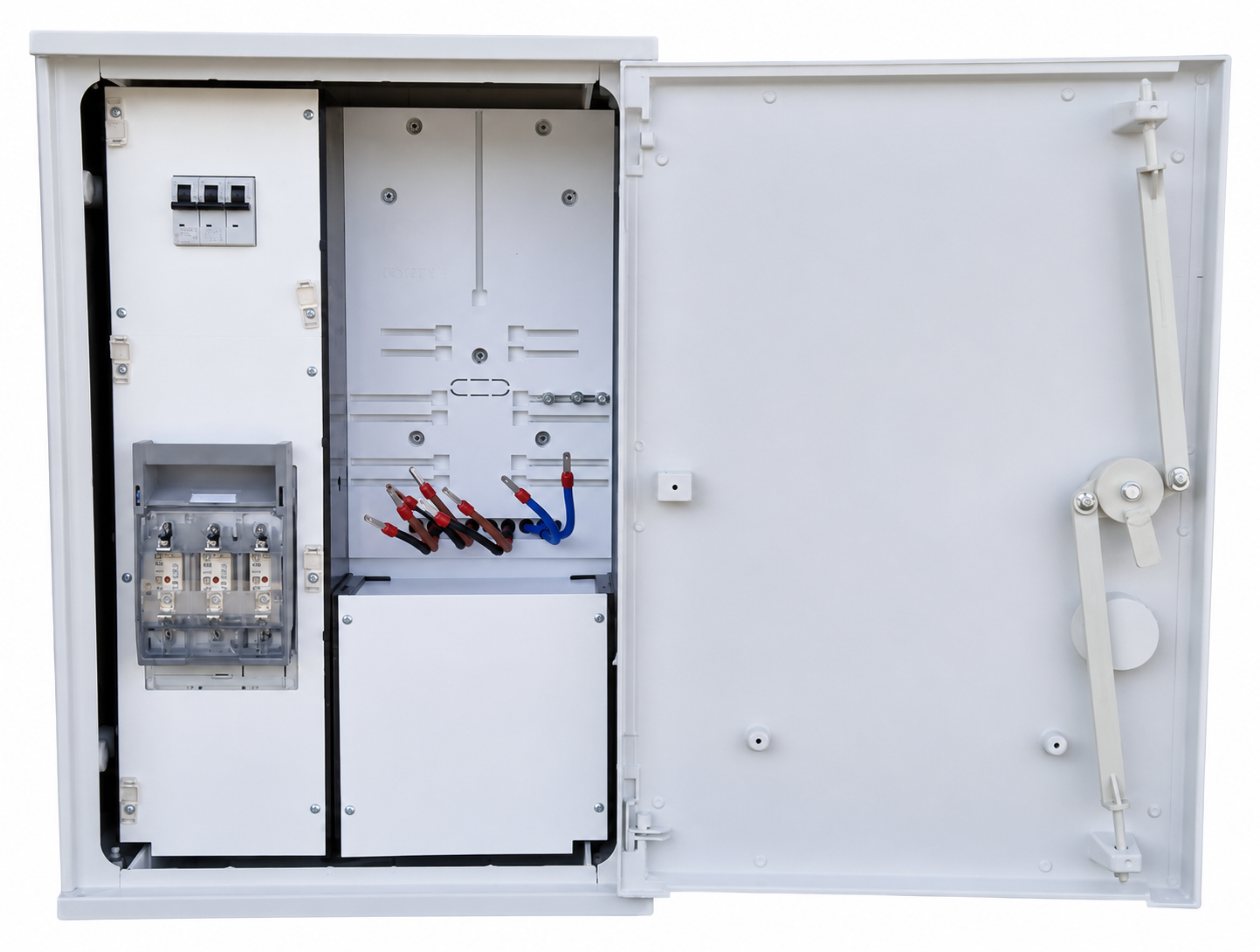

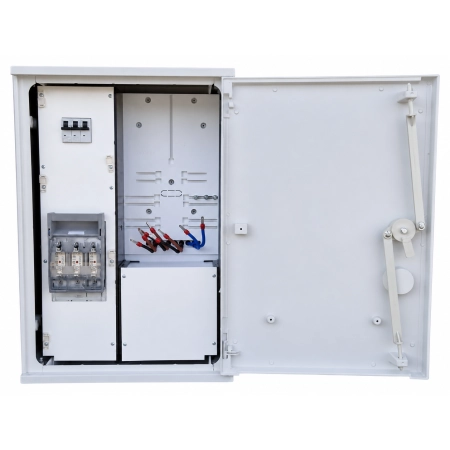

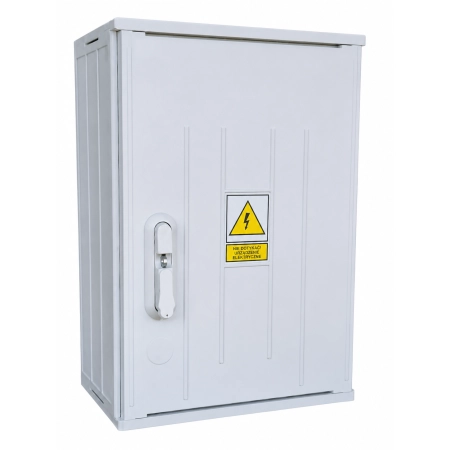

Rozdzielnica licznikowa RL40x60-G0078 obudowa lakierowana UV Incobex

Rozdzielnica licznikowa RL40x60-G0078 to kompletna rozdzielnica pomiarowa przeznaczona do montażu na elewacji budynku. Model wyposażony jest w 3-fazowy układ pomiarowy wraz z kompletnymi zabezpieczeniami.

Rozdzielnica posiada zabezpieczenie przedlicznikowe RBK00 z wkładkami bezpiecznikowymi NH00 50A gG, ogranicznik mocy ETIMAT 3P 25A oraz zacisk PEN 2 × 50 mm². Obudowa wykonana z poliestru termoutwardzalnego została dodatkowo pokryta lakierem UV, zwiększającym odporność na długotrwałe działanie promieniowania słonecznego.

Rozdzielnica licznikowa zgodna ze standardami

Model RL40x60-G0078 został przygotowany zgodnie z nowymi standardami i przeznaczony jest do wykonania trójfazowego punktu pomiarowego.

Kompletne wyposażenie pozwala ograniczyć zakres prac związanych z przygotowaniem rozdzielnicy do instalacji. Zastosowana aparatura została odpowiednio rozmieszczona i połączona, tworząc funkcjonalny układ pomiarowo-zabezpieczeniowy.

Wersja na elewację została wyposażona w uchwyty umożliwiające stabilne zamocowanie obudowy bezpośrednio na ścianie budynku.

Zabezpieczenie przedlicznikowe RBK00

Rozdzielnica wyposażona jest w zabezpieczenie przedlicznikowe typu RBK00 z wkładkami bezpiecznikowymi NH00 50A gG.

Aparatura przedlicznikowa została umieszczona w obudowie przystosowanej do plombowania. Rozwiązanie to pozwala odpowiednio zabezpieczyć część instalacji znajdującą się przed licznikiem energii elektrycznej.

Zastosowanie rozłącznika bezpiecznikowego RBK00 zapewnia również możliwość odłączenia obwodu podczas wykonywania odpowiednich prac eksploatacyjnych i serwisowych.

Ogranicznik mocy ETIMAT 3P 25A

W rozdzielnicy zastosowano ogranicznik mocy ETIMAT 3P 25A z członem przeciążeniowym, bez członu zwarciowego.

Ogranicznik pozwala kontrolować maksymalną moc pobieraną przez instalację zgodnie z parametrami danego przyłącza. W zależności od warunków technicznych możliwy jest wybór odpowiedniej wartości ogranicznika mocy.

Połączenie RBK00 oraz ogranicznika ETIMAT tworzy kompletne zabezpieczenie układu pomiarowego przeznaczonego do instalacji trójfazowej.

Obudowa z poliestru termoutwardzalnego

Model ZP40x60 wykonany został na bazie obudowy z poliestru termoutwardzalnego, który charakteryzuje się bardzo dobrymi właściwościami dielektrycznymi oraz mechanicznymi.

Materiał ten dobrze sprawdza się w przypadku rozdzielnic elektrycznych przeznaczonych do zastosowań zewnętrznych. Konstrukcja zapewnia odpowiednie warunki do zabudowy aparatury zabezpieczającej oraz układu pomiarowego.

Powłoka LAKIER UV – zwiększona odporność na słońce

W prezentowanym wariancie obudowę dodatkowo zabezpieczono powłoką z lakieru UV. Dzięki niej rozdzielnica charakteryzuje się wysoką odpornością na promieniowanie ultrafioletowe i jest mniej podatna na skutki długotrwałej ekspozycji na promienie słoneczne.

Jest to szczególnie istotna cecha w przypadku rozdzielnicy licznikowej montowanej na elewacji, gdzie obudowa może być przez wiele lat narażona na bezpośrednie działanie czynników atmosferycznych.

Zacisk PEN 2 × 50 mm² – rozdział TN-C na TN-S

Rozdzielnica została wyposażona w zacisk PEN 2 × 50 mm². Do zacisku podłączany jest przewód PEN oraz uziemienie, dzięki czemu może on stanowić punkt rozdziału sieci TN-C na TN-S.

Rozwiązanie pozwala uporządkować sposób wykonania połączeń ochronnych i neutralnych w instalacji oraz dostosować układ do wymagań konkretnego przyłącza elektroenergetycznego.

Najważniejsze zalety

• kompletna rozdzielnica licznikowa 3-fazowa,
• przeznaczona do montażu na elewacji,
• uchwyty do zamocowania rozdzielnicy na ścianie,
• obudowa z poliestru termoutwardzalnego,
• dodatkowa powłoka z lakieru UV,
• wysoka odporność na długotrwałe działanie promieniowania słonecznego,
• zabezpieczenie przedlicznikowe RBK00,
• wkładki bezpiecznikowe NH00 50A gG,
• ogranicznik mocy ETIMAT 3P 25A,
• ogranicznik z członem przeciążeniowym bez członu zwarciowego,
• możliwość doboru innej wartości ogranicznika mocy,
• zabezpieczenie przedlicznikowe w obudowie przystosowanej do plombowania,
• zacisk PEN 2 × 50 mm²,
• możliwość wykonania punktu rozdziału TN-C na TN-S,
• osobne dławiki dla przewodu zasilającego, odpływowego oraz uziemiającego,
• rozdzielnica poddawana pełnym pomiarom powykonawczym.

Parametry techniczne

Model: RL40x60-G0078 obudowa lakierowana UV Incobex
Typ: rozdzielnica licznikowa / złącze pomiarowe
Układ pomiarowy: 3-fazowy
Sposób montażu: na elewacji
Wymiary (szer. × wys. × gł.): 400 × 641 × 250 mm
Materiał obudowy: poliester termoutwardzalny
Wykończenie obudowy: powłoka z lakieru UV
Zabezpieczenie przedlicznikowe: RBK00
Wkładki bezpiecznikowe: NH00 50A gG
Ogranicznik mocy: ETIMAT 3P 25A
Charakterystyka ogranicznika: człon przeciążeniowy, bez członu zwarciowego
Zacisk PEN: 2 × 50 mm²
Dławik przewodu zasilającego: PG29
Dławik przewodu odpływowego: PG29
Dławik przewodu uziemiającego: PG16
Mocowanie: uchwyty do montażu na elewacji
Zamknięcie: klamka przystosowana do wkładki masterkey

Uwaga: wkładka typu masterkey nie znajduje się w zestawie. Jej odpowiedni wariant zależy od kodu stosowanego przez Zakład Energetyczny TAURON na danym obszarze.

Zastosowanie rozdzielnicy RL40x60-G0078

Rozdzielnica licznikowa RL40x60-G0078 jest przeznaczona do wykonywania trójfazowych punktów pomiarowych w nowych oraz modernizowanych instalacjach elektroenergetycznych.

Może znaleźć zastosowanie m.in. w:

• domach jednorodzinnych,
• budynkach mieszkalnych,
• obiektach usługowych i handlowych,
• warsztatach,
• garażach,
• budynkach gospodarczych,
• małych obiektach komercyjnych,
• innych obiektach wymagających trójfazowego układu pomiarowego.

Montaż bezpośrednio na elewacji pozwala stworzyć estetyczny i łatwo dostępny punkt pomiarowy bez konieczności wykonywania fundamentu pod rozdzielnicę.

Pełne pomiary powykonawcze

Każda rozdzielnica podlega pełnym pomiarom powykonawczym. Zgodnie z informacjami producenta pomiary wykonywane są przez uprawnionych elektryków przy użyciu profesjonalnych i certyfikowanych mierników.

Stanowi to dodatkową kontrolę poprawności wykonania rozdzielnicy przed przeznaczeniem jej do montażu w instalacji elektrycznej.

Dlaczego warto wybrać RL40x60-G0078?

Model łączy kompletny 3-fazowy układ pomiarowy, zabezpieczenie RBK00, ogranicznik mocy ETIMAT oraz obudowę zabezpieczoną lakierem UV. Konstrukcja przeznaczona do montażu na elewacji sprawdzi się wszędzie tam, gdzie liczy się kompletne i uporządkowane wykonanie punktu pomiarowego zgodnego ze standardami TAURON.

Dodatkowa powłoka UV stanowi ważną zaletę w przypadku montażu zewnętrznego, szczególnie na elewacjach narażonych na intensywne działanie promieni słonecznych.
