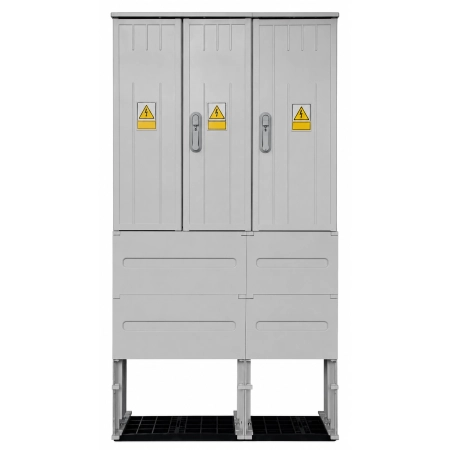

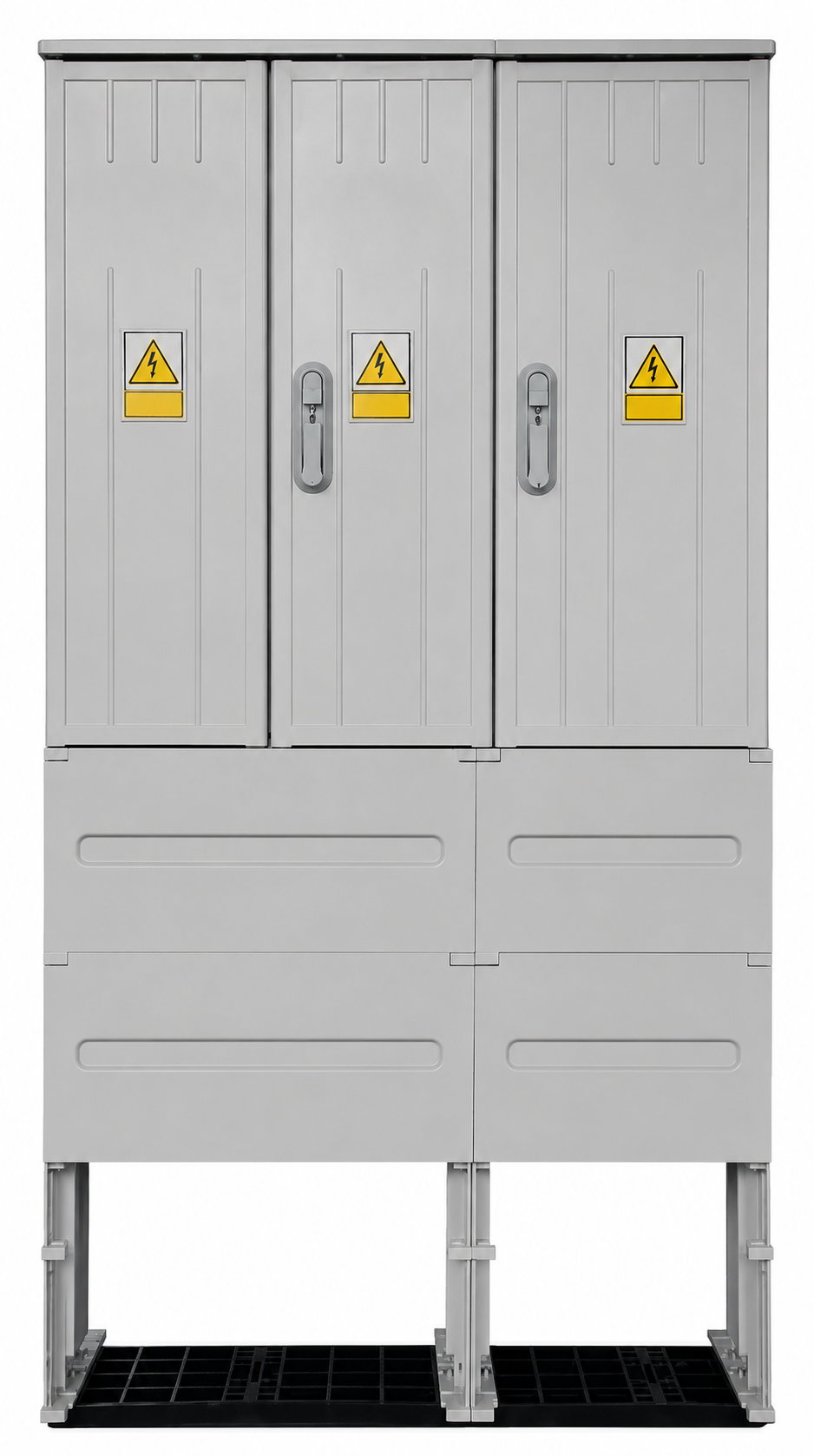

Rozdzielnica pomiaru półpośredniego PP93x202-G0098

Rozdzielnica pomiaru półpośredniego PP93x202-G0098 to profesjonalne złącze pomiarowe przeznaczone do realizacji półpośredniego pomiaru energii elektrycznej w instalacjach trójfazowych. Konstrukcja została przystosowana do montażu trójfazowego licznika energii elektrycznej zgodnie z wymaganiami Zakładu Energetycznego.

Wersja PP93x202-G0098 wyróżnia się zastosowaniem dodatkowej kieszeni kablowej, dzięki której obudowa jest wyższa od standardowego wariantu 1PP. Zapewnia to dodatkową przestrzeń przeznaczoną do prowadzenia i organizacji okablowania w obrębie złącza.

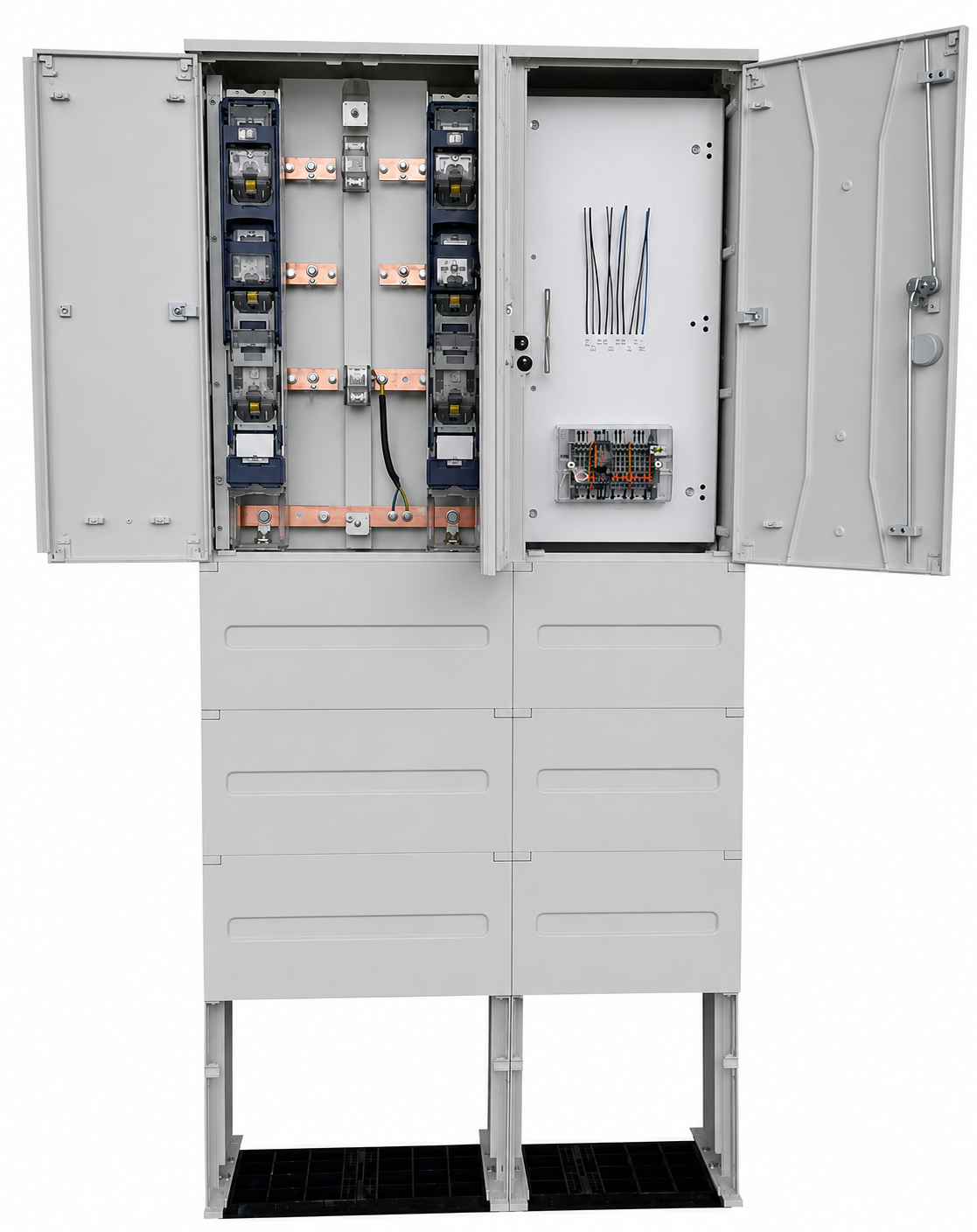

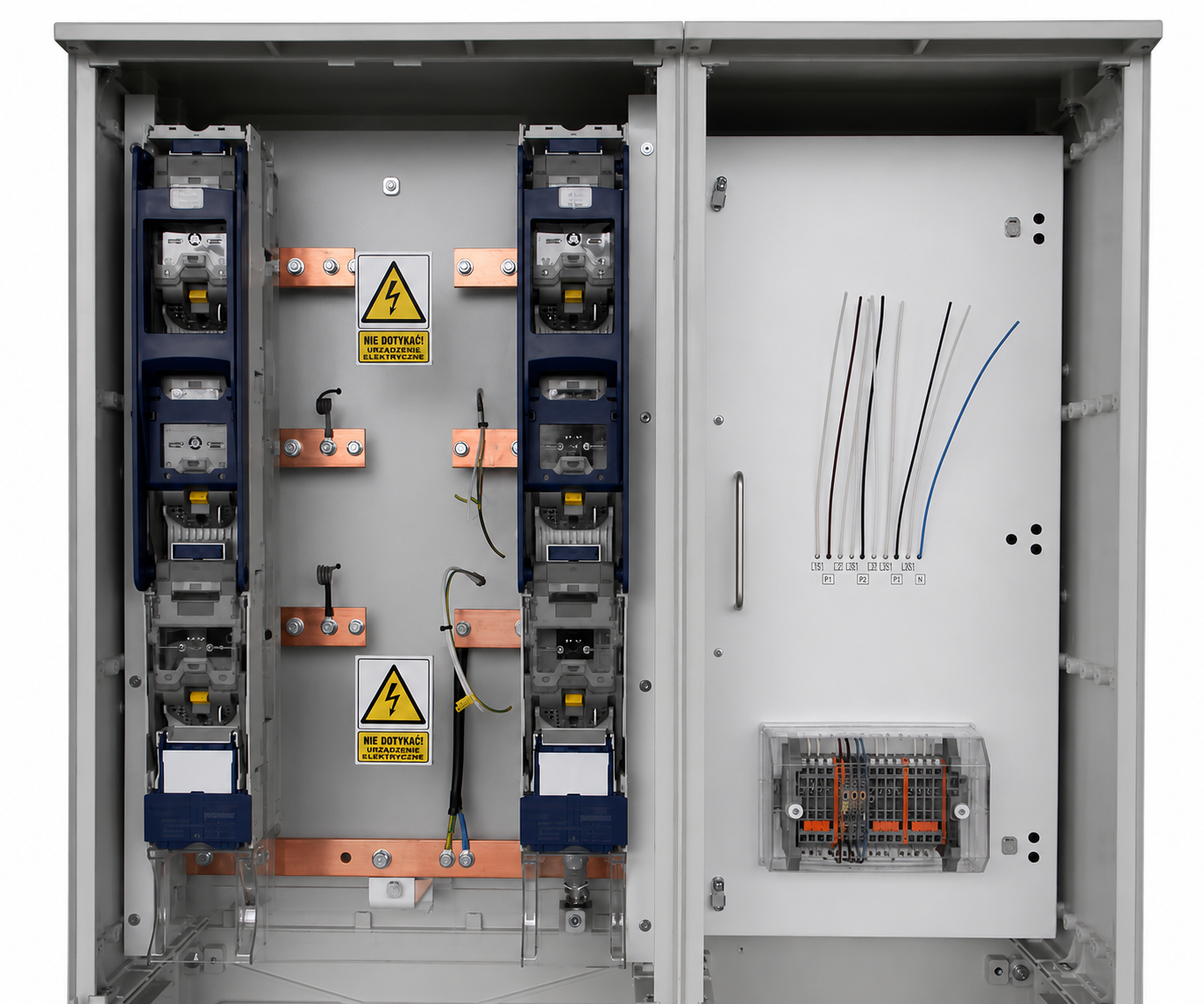

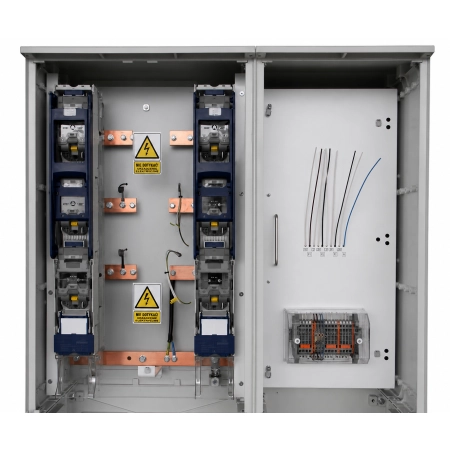

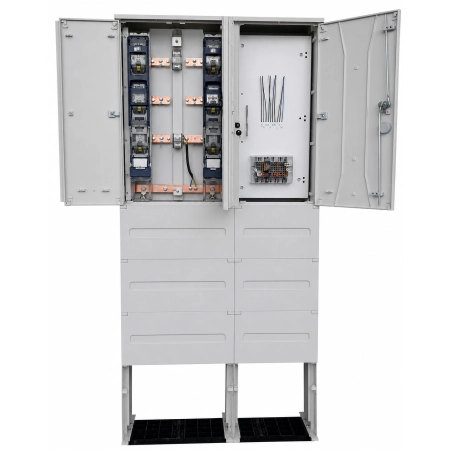

Rozdzielnica wyposażona jest m.in. w zabezpieczenie WLZ 400A z wkładkami NH2, rozłącznik WLZ 400A, listwę pomiarową WAGO, komplet szyn prądowych oraz szynę PEN. Posiada również przygotowane miejsce do zabudowy przekładników prądowych.

Pomiar półpośredni energii elektrycznej

Pomiar półpośredni stosowany jest w instalacjach, w których pomiar prądu odbiorcy realizowany jest za pośrednictwem przekładników prądowych. Pozwala to wykonać układ pomiarowo-rozliczeniowy dla instalacji o parametrach wymagających zastosowania rozwiązania innego niż standardowy pomiar bezpośredni.

Model PP93x202-G0098 posiada wydzielone miejsce przeznaczone do montażu przekładników prądowych oraz aparaturę potrzebną do przygotowania kompletnego układu pomiarowego.

Przekładniki prądowe oraz licznik energii elektrycznej nie znajdują się w wyposażeniu rozdzielnicy.

PP93x202-G0098 – dodatkowa kieszeń kablowa

Jedną z najważniejszych cech odróżniających model PP93x202-G0098 od standardowej rozdzielnicy 1PP jest zastosowanie dodatkowej kieszeni kablowej.

W efekcie wysokość całej konstrukcji wynosi 2023 mm, podczas gdy standardowy model 1PP ma wysokość 1773 mm. Dodatkowa przestrzeń zwiększa możliwości organizacji przewodów i ułatwia prowadzenie kabli w dolnej części rozdzielnicy.

Całkowite wymiary modelu PP93x202-G0098 wynoszą 933 × 2023 × 320 mm.

Rozdzielnica zgodna z wymaganiami

Rozdzielnica PP93x202-G0098 została przystosowana do montażu trójfazowego licznika energii elektrycznej zgodnie z wymaganiami Zakładu Energetycznego.

Aparatura przedlicznikowa znajduje się w obudowie przystosowanej do plombowania. Rozdzielnica posiada również przygotowane miejsce pod zabudowę przekładników prądowych, które wraz z licznikiem energii montowane są przez operatora.

Dzięki temu model może być wykorzystywany przy wykonywaniu układów pomiarowo-rozliczeniowych wymagających zastosowania pomiaru półpośredniego.

Zabezpieczenie WLZ 400A z wkładkami NH2

W rozdzielnicy zastosowano zabezpieczenie WLZ w postaci rozłącznika bezpiecznikowego 400A z wkładkami NH2.

Model wyposażony jest również w rozłącznik bezpiecznikowy WLZ 400A ze zwieraczami NH2 400A.

Tak skonfigurowana aparatura pozwala wykorzystać rozdzielnicę w instalacjach wymagających zastosowania układu pomiaru półpośredniego oraz odpowiednio przygotowanego zabezpieczenia wewnętrznej linii zasilającej.

Listwa pomiarowa WAGO

Elementem wyposażenia rozdzielnicy jest listwa pomiarowa WAGO typ 847-567/000-020, stanowiąca ważną część układu pomiarowego.

Rozdzielnica posiada ponadto komplet szyn prądowych oraz szynę PEN, a także wydzieloną przestrzeń przeznaczoną do zabudowy przekładników prądowych.

Takie rozwiązanie pozwala przygotować uporządkowany układ pomiarowy przeznaczony do późniejszego montażu licznika oraz przekładników przez operatora.

Obudowa z poliestru termoutwardzalnego

Rozdzielnica PP93x202-G0098 wykonana jest na bazie obudowy z poliestru termoutwardzalnego, charakteryzującego się bardzo dobrymi właściwościami mechanicznymi i elektrycznymi.

Materiał wykazuje wysoką odporność na promieniowanie UV, dzięki czemu dobrze sprawdza się w konstrukcjach przeznaczonych do długotrwałej eksploatacji na zewnątrz.

Rozdzielnica posiada również skośny daszek oraz fundament przeznaczony do wkopania w ziemię.

Montaż na fundamencie

Model PP93x202-G0098 przeznaczony jest do montażu jako rozdzielnica wolnostojąca. Zintegrowany fundament umożliwia wkopanie konstrukcji bezpośrednio w ziemię.

Takie rozwiązanie pozwala zlokalizować punkt pomiarowy zgodnie z projektem instalacji oraz warunkami przyłączenia, np. przy granicy działki lub w innym wyznaczonym miejscu.

Klamka rozdzielnicy jest przystosowana do zastosowania wkładki typu masterkey lub zamknięcia za pomocą kłódki.

Najważniejsze zalety rozdzielnicy PP93x202-G0098

• przeznaczona do półpośredniego pomiaru energii elektrycznej,
• przeznaczona do układu trójfazowego 3F,
• dodatkowa kieszeń kablowa,
• wyższa obudowa zapewniająca dodatkową przestrzeń kablową,
• miejsce do zabudowy przekładników prądowych,
• zabezpieczenie WLZ – rozłącznik bezpiecznikowy 400A z wkładkami NH2,
• rozłącznik WLZ 400A ze zwieraczami NH2 400A,
• listwa pomiarowa WAGO 847-567/000-020,
• komplet szyn prądowych,
• szyna PEN,
• aparatura przedlicznikowa w obudowie przystosowanej do plombowania,
• obudowa wykonana z poliestru termoutwardzalnego,
• wysoka odporność materiału na promieniowanie UV,
• skośny daszek,
• fundament przeznaczony do wkopania w ziemię,
• możliwość zamknięcia za pomocą wkładki masterkey lub kłódki.

Parametry techniczne

Model: PP93x202-G0098
Rodzaj: rozdzielnica pomiaru półpośredniego / złącze pomiarowe
Rodzaj pomiaru: półpośredni
Układ: trójfazowy 3F
Wymiary (szer. × wys. × gł.): 933 × 2023 × 320 mm
Obudowa: poliester termoutwardzalny
Daszek: skośny
Montaż: na fundamencie wkopanym w ziemię
Kieszeń kablowa: tak – dodatkowa przestrzeń w wersji 1PP-X
Zabezpieczenie WLZ: rozłącznik bezpiecznikowy 400A z wkładkami NH2
Rozłącznik WLZ: rozłącznik bezpiecznikowy 400A ze zwieraczami NH2 400A
Listwa pomiarowa: WAGO 847-567/000-020
Szyny: komplet szyn prądowych + szyna PEN
Aparatura przedlicznikowa: w obudowie przystosowanej do plombowania
Miejsce pod przekładniki prądowe: tak
Przekładniki prądowe w zestawie: nie
Licznik energii elektrycznej w zestawie: nie
Montaż przekładników i licznika: TAURON
Zamknięcie: wkładka typu masterkey lub kłódka

Zastosowanie rozdzielnicy pomiaru półpośredniego PP93x202-G0098

Rozdzielnica PP93x202-G0098 przeznaczona jest do wykonywania układów pomiarowo-rozliczeniowych w instalacjach, w których wymagany jest półpośredni pomiar energii elektrycznej.

Może znaleźć zastosowanie m.in. w:

• zakładach przemysłowych,
• halach produkcyjnych,
• magazynach i centrach logistycznych,
• obiektach handlowych,
• budynkach usługowych,
• większych obiektach mieszkalnych,
• gospodarstwach i obiektach rolniczych,
• warsztatach,
• zakładach produkcyjnych,
• innych obiektach o większym zapotrzebowaniu na energię elektryczną.

Ostateczny dobór rozdzielnicy, przekładników prądowych i pozostałych parametrów układu powinien być zgodny z warunkami przyłączenia oraz dokumentacją projektową konkretnej inwestycji.

PP93x202-G0098 a standardowa rozdzielnica

Najważniejszą różnicą pomiędzy modelami jest wysokość konstrukcji i obecność dodatkowej przestrzeni kablowej.

Dodatkowe 250 mm wysokości wynika z zastosowania kieszeni kablowej, która zwiększa przestrzeń przeznaczoną do prowadzenia i organizacji przewodów.

Jeżeli projekt instalacji wymaga dodatkowego miejsca kablowego, wariant PP93x202-G0098 może być odpowiedniejszym rozwiązaniem niż standardowa wersja.

Dlaczego warto wybrać PP93x202-G0098?

Rozdzielnica pomiaru półpośredniego PP93x202-G0098 łączy wyposażenie potrzebne do przygotowania układu pomiarowego z dodatkową przestrzenią przeznaczoną do prowadzenia przewodów.

Zabezpieczenie WLZ 400A, listwa pomiarowa WAGO, komplet szyn prądowych, szyna PEN oraz przygotowane miejsce pod przekładniki umożliwiają wykonanie funkcjonalnego punktu pomiarowo-rozliczeniowego.

Dodatkowa kieszeń kablowa zwiększa przestrzeń użytkową rozdzielnicy, co może ułatwić prowadzenie kabli o większych przekrojach oraz organizację połączeń w obrębie złącza.

Ważna informacja

Rozdzielnica PP93x202-G0098nie posiada fabrycznie zamontowanych przekładników prądowych ani licznika energii elektrycznej.

Przed zakupem należy zweryfikować zgodność konfiguracji rozdzielnicy z warunkami przyłączenia oraz dokumentacją techniczną konkretnej inwestycji.
