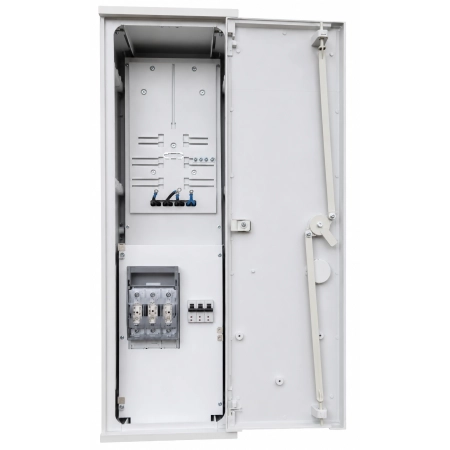

Rozdzielnica licznikowa RL26x88-G0077 obudowa lakierowana UV Incobex

Rozdzielnica licznikowa RL26x88-G0077 to kompletna rozdzielnica pomiarowa 3-fazowa przeznaczona do montażu na elewacji budynku. Model wyposażono w kompletny układ pomiarowy wraz z wymaganymi zabezpieczeniami.

Rozdzielnica posiada zabezpieczenie przedlicznikowe RBK00 z wkładkami bezpiecznikowymi NH00 50A gG, ogranicznik mocy ETIMAT 3P 25A oraz zacisk PEN 2 × 50 mm². Obudowa wykonana z poliestru termoutwardzalnego została dodatkowo zabezpieczona powłoką lakierniczą odporną na promieniowanie UV, co zwiększa jej przydatność do wieloletniej eksploatacji na zewnątrz.

Rozdzielnica licznikowa zgodna ze standardami

Model RL26x88-G0077 został przygotowany zgodnie z nowymi standardami. Rozdzielnica jest przeznaczona do zabudowy 3-fazowego układu pomiarowego i posiada kompletną aparaturę zabezpieczającą.

Takie rozwiązanie sprawdzi się przy wykonywaniu przyłączy energetycznych do domów jednorodzinnych, budynków mieszkalnych, obiektów usługowych, gospodarczych czy warsztatów.

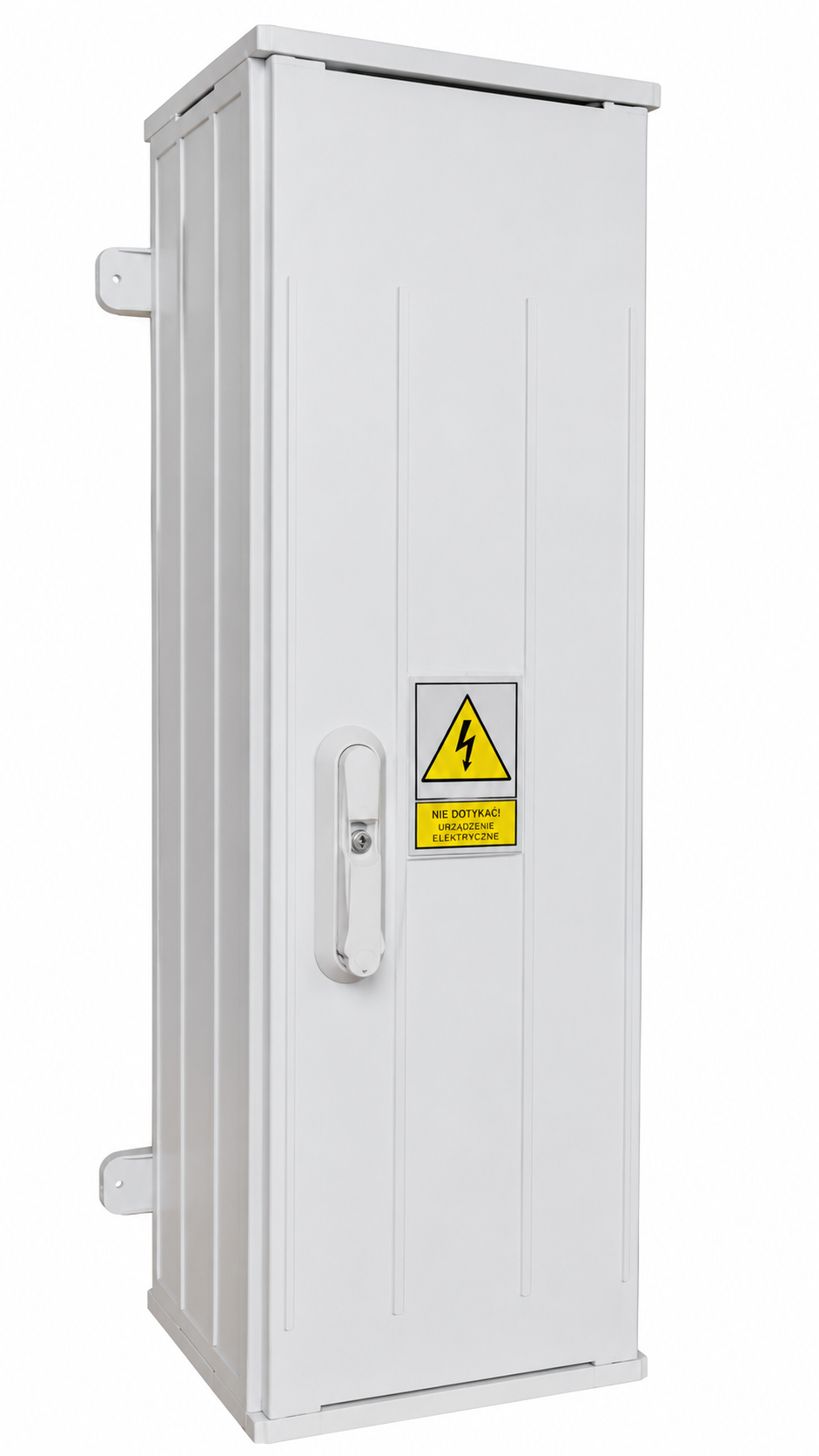

Dzięki wyposażeniu w uchwyty montażowe rozdzielnicę można zamocować bezpośrednio na elewacji budynku. Jej wymiary wynoszą 260 × 883 × 250 mm, co pozwala uzyskać stosunkowo kompaktowy punkt pomiarowy.

Zabezpieczenie przedlicznikowe RBK00

Rozdzielnica wyposażona jest w rozłącznik bezpiecznikowy RBK00 z wkładkami bezpiecznikowymi NH00 50A gG. Aparatura przedlicznikowa została umieszczona w obudowie przystosowanej do plombowania.

Rozłącznik bezpiecznikowy stanowi istotny element zabezpieczenia instalacji elektrycznej, umożliwiając jednocześnie odpowiednią organizację części przedlicznikowej układu pomiarowego.

Ogranicznik mocy ETIMAT 3P 25A

W części zalicznikowej zastosowano ogranicznik mocy ETIMAT 3P 25A z członem przeciążeniowym, bez członu zwarciowego.

Na stronie produktu przewidziano możliwość zmiany wartości ogranicznika mocy, dzięki czemu konfigurację rozdzielnicy można dostosować do parametrów konkretnego przyłącza oraz wymagań wynikających z warunków przyłączenia.

Lakier UV – zwiększona odporność na promieniowanie słoneczne

Jedną z najważniejszych cech tego wariantu jest zastosowanie powłoki z lakieru UV. Obudowa została wykonana z poliestru termoutwardzalnego, charakteryzującego się bardzo dobrymi właściwościami dielektrycznymi i mechanicznymi.

Dodatkowa powłoka lakiernicza zapewnia wysoką odporność na promieniowanie UV i ogranicza wpływ długotrwałego działania promieni słonecznych na obudowę. Jest to szczególnie ważne w przypadku rozdzielnic licznikowych montowanych na zewnętrznych ścianach budynków.

Zacisk PEN i rozdział sieci TN-C na TN-S

Rozdzielnica posiada zacisk PEN 2 × 50 mm². Do zacisku podłączany jest przewód PEN oraz uziemienie. Element ten stanowi punkt umożliwiający wykonanie rozdziału sieci TN-C na TN-S.

Tak przygotowany układ ułatwia prawidłowe wykonanie instalacji zgodnie z wymaganiami technicznymi konkretnego przyłącza.

Najważniejsze zalety

• kompletna rozdzielnica licznikowa 3-fazowa,
• przeznaczona do montażu na elewacji,
• uchwyty umożliwiające zamocowanie obudowy na ścianie,
• obudowa z poliestru termoutwardzalnego,
• dodatkowa powłoka z lakieru odpornego na promieniowanie UV,
• zabezpieczenie przedlicznikowe RBK00,
• wkładki bezpiecznikowe NH00 50A gG,
• ogranicznik mocy ETIMAT 3P 25A,
• możliwość zmiany wartości ogranicznika mocy,
• zabezpieczenie przedlicznikowe przystosowane do plombowania,
• zacisk PEN 2 × 50 mm²,
• możliwość wykonania punktu rozdziału TN-C na TN-S,
• dławiki do przewodu zasilającego, odpływowego i uziemiającego,
• pełne pomiary powykonawcze rozdzielnicy.

Parametry techniczne

Model: RL26x88-G0077 obudowa lakierowana UV Incobex
Typ: rozdzielnica licznikowa / złącze pomiarowe
Układ pomiarowy: 3-fazowy
Montaż: na elewacji
Wymiary (szer. × wys. × gł.): 260 × 883 × 250 mm
Materiał obudowy: poliester termoutwardzalny
Wykończenie: powłoka z lakieru odpornego na promieniowanie UV
Zabezpieczenie przedlicznikowe: RBK00
Wkładki bezpiecznikowe: NH00 50A gG
Ogranicznik mocy: ETIMAT 3P 25A
Typ ogranicznika: z członem przeciążeniowym, bez członu zwarciowego
Zacisk PEN: 2 × 50 mm²
Dławik przewodu zasilającego: PG29
Dławik przewodu odpływowego: PG29
Dławik przewodu uziemiającego: PG16
Mocowanie: uchwyty do montażu na elewacji
Zamknięcie: klamka przystosowana do wkładki typu masterkey


Uwaga: wkładka masterkey nie znajduje się w zestawie. Według informacji producenta jej rodzaj zależy od kodu właściwego dla danego obszaru.

Zastosowanie rozdzielnicy RL26x88-G0077

Rozdzielnica licznikowa RL26x88-G0077 na elewację może być wykorzystywana przy realizacji nowych oraz modernizacji istniejących przyłączy elektroenergetycznych. Sprawdzi się przede wszystkim w:

• domach jednorodzinnych,
• budynkach mieszkalnych,
• obiektach usługowych,
• warsztatach,
• garażach,
• budynkach gospodarczych,
• małych obiektach komercyjnych,
• innych obiektach wykorzystujących trójfazowy układ pomiarowy.

Montaż bezpośrednio na elewacji pozwala stworzyć łatwo dostępny i uporządkowany punkt pomiarowy bez konieczności stosowania dodatkowego fundamentu.

Kontrola i pomiary powykonawcze

Istotnym atutem rozdzielnicy jest przeprowadzenie pełnych pomiarów powykonawczych. Według informacji producenta są one wykonywane przez uprawnionych elektryków z wykorzystaniem profesjonalnych, certyfikowanych mierników.

Pozwala to zweryfikować wykonanie gotowej rozdzielnicy przed jej przeznaczeniem do dalszego montażu w instalacji.

Dlaczego warto wybrać rozdzielnicę RL26x88-G0077?

Model łączy kompletne wyposażenie elektryczne oraz obudowę zabezpieczoną lakierem UV. Dzięki temu stanowi praktyczne rozwiązanie dla instalatorów, wykonawców i inwestorów poszukujących gotowej rozdzielnicy licznikowej przeznaczonej do montażu na elewacji.

RBK00, ogranicznik mocy ETIMAT 3P 25A, zacisk PEN oraz odpowiednio przygotowana część pomiarowa tworzą funkcjonalny zestaw do wykonania trójfazowego punktu pomiarowego.
