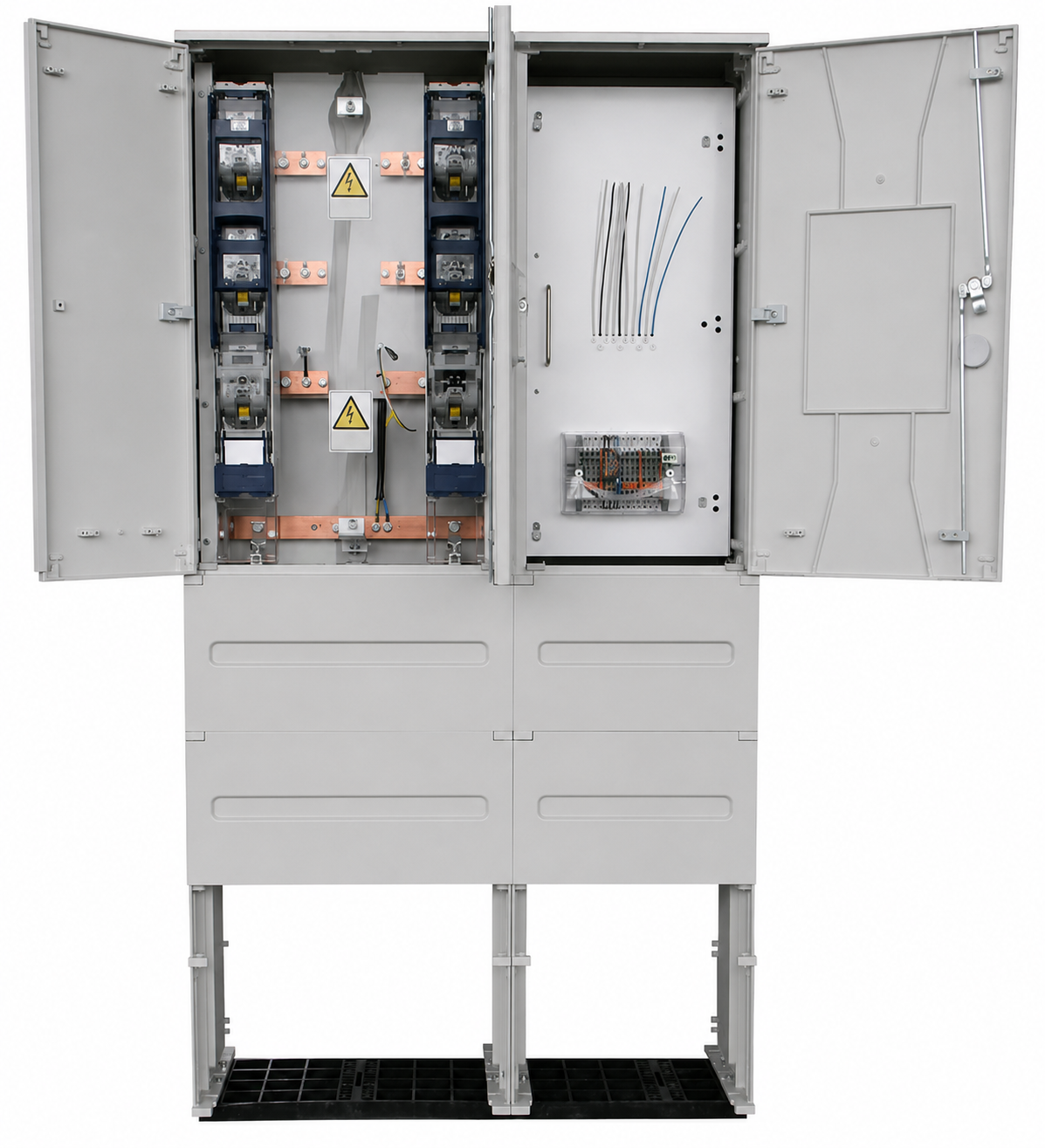

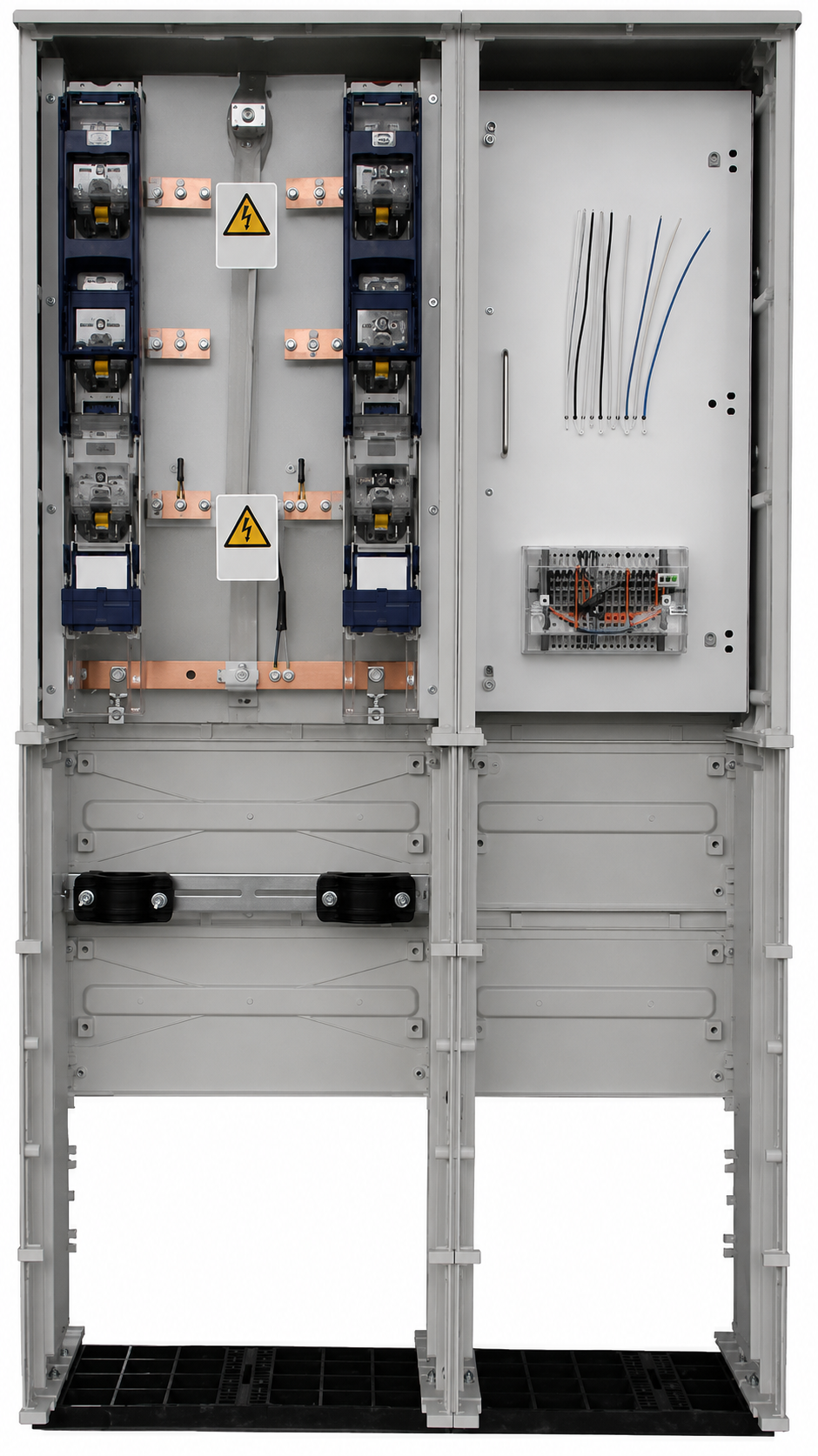

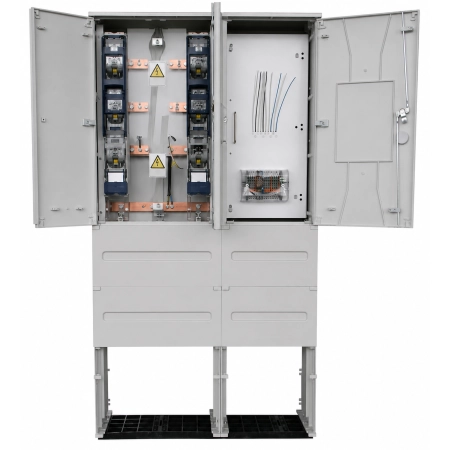

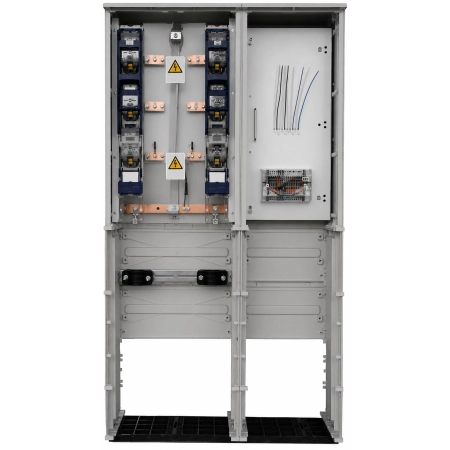

Rozdzielnica pomiaru półpośredniego PP93x177-G0097

Rozdzielnica pomiaru półpośredniego PP93x177-G0097 to profesjonalne złącze pomiarowe przeznaczone do realizacji półpośredniego pomiaru energii elektrycznej w instalacjach trójfazowych. Rozwiązanie umożliwia wykonywanie pomiaru prądu odbiorcy za pośrednictwem przekładników prądowych i służy do rozliczania poboru energii elektrycznej z operatorem systemu dystrybucyjnego.

Model został przygotowany do montażu trójfazowego licznika energii elektrycznej 3F zgodnie z wymaganiami. Rozdzielnica posiada miejsce przeznaczone do zabudowy przekładników prądowych oraz odpowiednio przygotowaną aparaturę pomiarową i zabezpieczającą.

Dzięki zastosowaniu rozłączników bezpiecznikowych 400 A z wkładkami NH2, listwy pomiarowej WAGO oraz kompletu szyn prądowych rozdzielnica stanowi rozwiązanie przeznaczone do instalacji, w których wymagany jest pomiar półpośredni energii elektrycznej.

Czym jest pomiar półpośredni energii elektrycznej?

Pomiar półpośredni stosowany jest w instalacjach, w których prąd obciążenia nie jest mierzony przez licznik bezpośrednio. Pomiar realizowany jest za pośrednictwem przekładników prądowych, które umożliwiają współpracę układu pomiarowego z instalacją o większych wartościach prądu.

W rozdzielnicy PP93x177-G0097 przewidziano odpowiednie miejsce do zabudowy przekładników. Przekładniki prądowe oraz licznik energii elektrycznej nie są fabrycznie zamontowane w rozdzielnicy.

Tak przygotowane złącze może stanowić element układu pomiarowo-rozliczeniowego dla odbiorców wymagających zastosowania pomiaru półpośredniego.

Rozdzielnica PP93x177-G0097 zgodna z wymaganiami

Model PP93x177-G0097 został przystosowany do montażu trójfazowego licznika energii elektrycznej zgodnie z wymaganiami operatora.

Aparatura przedlicznikowa znajduje się w obudowie przystosowanej do plombowania. Konstrukcja posiada również miejsce przeznaczone pod montaż przekładników prądowych, listwę pomiarową oraz szyny niezbędne do wykonania kompletnego układu.

Takie rozwiązanie pozwala odpowiednio przygotować punkt pomiarowy przed montażem urządzeń będących po stronie operatora energetycznego.

Zabezpieczenie WLZ – rozłącznik bezpiecznikowy 400A

Rozdzielnica wyposażona jest w zabezpieczenie WLZ w postaci rozłącznika bezpiecznikowego 400 A z wkładkami NH2.

W układzie zastosowano również rozłącznik WLZ 400 A ze zwieraczami NH2 400 A.

Odpowiednio przygotowana aparatura umożliwia wykorzystanie rozdzielnicy w instalacjach wymagających dużej obciążalności prądowej oraz realizacji półpośredniego układu pomiarowego.

Listwa pomiarowa WAGO 847-567/000-020

Ważnym elementem wyposażenia rozdzielnicy jest listwa pomiarowa WAGO typ 847-567/000-020.

Listwa stanowi element układu pomiarowego i umożliwia wykonanie odpowiednich połączeń pomiędzy przekładnikami prądowymi a aparaturą pomiarową.

Rozdzielnica posiada również komplet szyn prądowych oraz szynę PEN, dzięki czemu konstrukcja jest przygotowana do dalszego wykonania układu pomiarowego zgodnie z wymaganiami technicznymi instalacji.

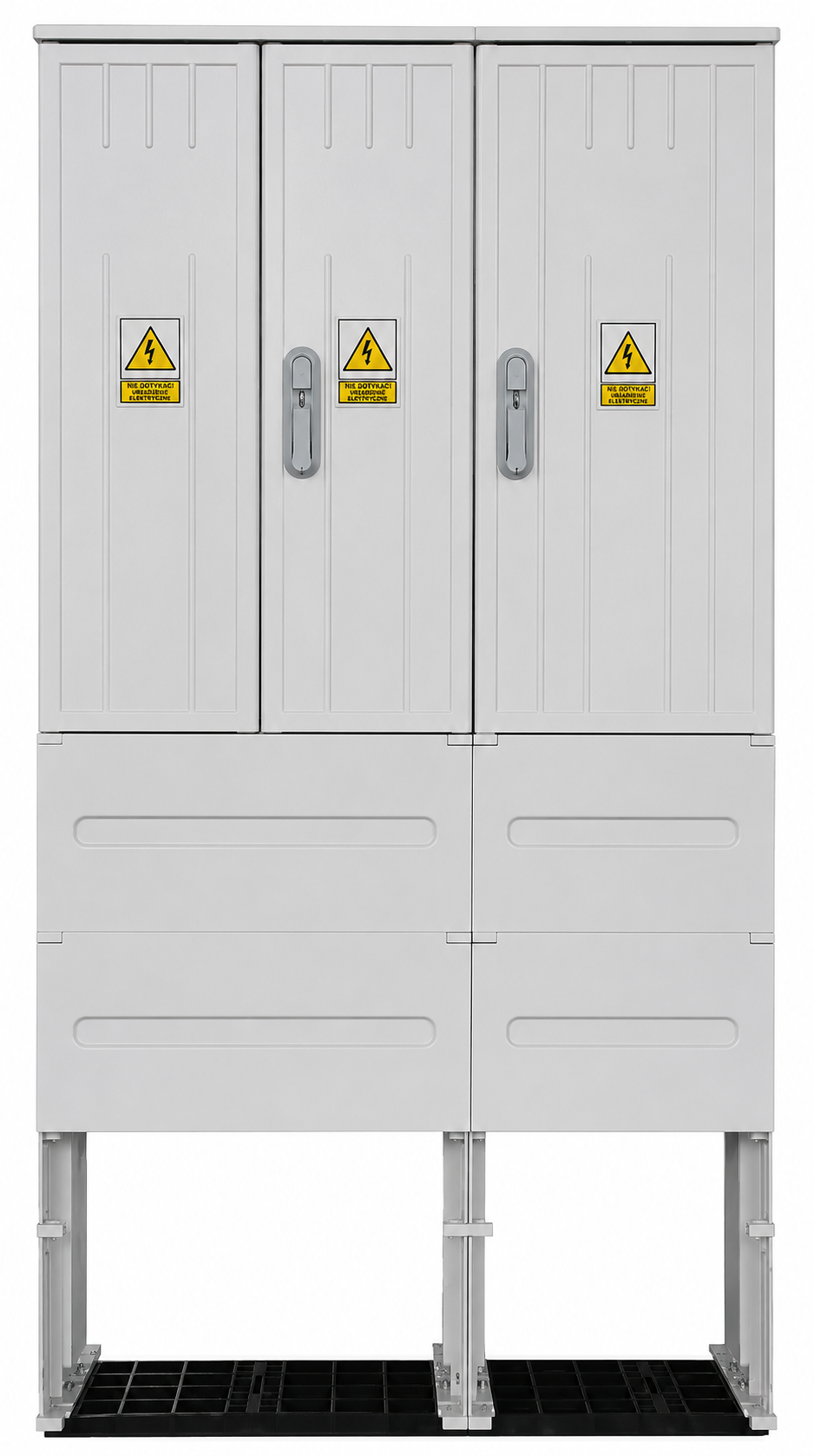

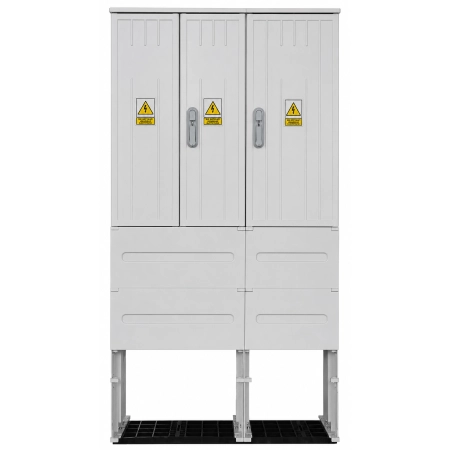

Wytrzymała obudowa z poliestru termoutwardzalnego

Rozdzielnica PP93x177-G0097 wykonana jest na bazie obudowy z poliestru termoutwardzalnego, charakteryzującego się bardzo dobrymi właściwościami mechanicznymi i elektrycznymi.

Materiał wykazuje wysoką odporność na działanie promieniowania UV, dzięki czemu obudowa jest dobrze przystosowana do długotrwałej eksploatacji na zewnątrz.

Konstrukcja posiada skośny daszek oraz fundament przeznaczony do wkopania w ziemię, umożliwiający wykonanie wolnostojącego punktu pomiarowego.

Montaż rozdzielnicy na fundamencie

Model PP93x177-G0097 posiada fundament przeznaczony do wkopania w ziemię. Pozwala to zamontować rozdzielnicę jako konstrukcję wolnostojącą, np. przy granicy działki lub w innym miejscu wskazanym w dokumentacji projektowej.

Całkowite wymiary rozdzielnicy wynoszą 933 × 1773 × 320 mm.

Klamka obudowy została przystosowana do zastosowania wkładki typu masterkey lub zamknięcia za pomocą kłódki.

Najważniejsze zalety rozdzielnicy PP93x177-G0097

• przeznaczona do półpośredniego pomiaru energii elektrycznej,
• przeznaczona do układu trójfazowego 3F,
• miejsce do zabudowy przekładników prądowych,
• zabezpieczenie WLZ – rozłącznik bezpiecznikowy 400 A z wkładkami NH2,
• rozłącznik WLZ 400 A ze zwieraczami NH2 400 A,
• listwa pomiarowa WAGO 847-567/000-020,
• komplet szyn prądowych,
• szyna PEN,
• aparatura przedlicznikowa w obudowie przystosowanej do plombowania,
• trwała obudowa z poliestru termoutwardzalnego,
• wysoka odporność materiału na promieniowanie UV,
• skośny daszek,
• fundament przeznaczony do wkopania w ziemię,
• możliwość zamknięcia za pomocą wkładki masterkey lub kłódki.

Parametry techniczne

Typ: PP93x177-G0097
Rodzaj: rozdzielnica pomiaru półpośredniego / złącze pomiarowe
Rodzaj pomiaru: półpośredni
Układ: trójfazowy 3F
Wymiary (szer. × wys. × gł.): 933 × 1773 × 320 mm
Obudowa: poliester termoutwardzalny
Daszek: skośny
Montaż: na fundamencie wkopanym w ziemię
Zabezpieczenie WLZ: rozłącznik bezpiecznikowy 400 A z wkładkami NH2
Rozłącznik WLZ: rozłącznik bezpiecznikowy 400 A ze zwieraczami NH2 400 A
Listwa pomiarowa: WAGO 847-567/000-020
Szyny: komplet szyn prądowych + szyna PEN
Aparatura przedlicznikowa: w obudowie przystosowanej do plombowania
Miejsce pod przekładniki prądowe: tak
Przekładniki prądowe w zestawie: nie
Licznik energii elektrycznej w zestawie: nie
Montaż przekładników i licznika: TAURON
Zamknięcie: wkładka typu masterkey lub kłódka

Zastosowanie rozdzielnicy pomiaru półpośredniego

Rozdzielnica PP93x177-G0097 przeznaczona jest do wykonywania układów pomiarowo-rozliczeniowych w instalacjach, w których wymagany jest półpośredni pomiar energii elektrycznej.

Może znaleźć zastosowanie m.in. przy zasilaniu:

• obiektów przemysłowych,
• hal produkcyjnych,
• magazynów i centrów logistycznych,
• budynków handlowych,
• obiektów usługowych,
• większych budynków wielorodzinnych,
• gospodarstw i obiektów rolniczych,
• warsztatów i zakładów produkcyjnych,
• innych obiektów wymagających pomiaru półpośredniego.

Ostateczny dobór układu pomiarowego, przekładników oraz zabezpieczeń powinien wynikać z warunków przyłączenia i dokumentacji technicznej konkretnej inwestycji.

Dlaczego warto wybrać rozdzielnicę PP93x177-G0097?

Rozdzielnica pomiaru półpośredniego PP93x177-G0097 jest kompletną bazą do wykonania profesjonalnego układu pomiarowego dla odbiorców wymagających rozliczania energii elektrycznej za pomocą przekładników prądowych.

Zastosowanie zabezpieczenia WLZ 400 A, listwy pomiarowej WAGO, szyn prądowych i szyny PEN oraz przygotowanego miejsca pod przekładniki pozwala uporządkować wszystkie kluczowe elementy układu w jednej konstrukcji.

Dodatkową zaletą jest wykonanie rozdzielnicy zgodnie z wymaganiami, co ma szczególne znaczenie w przypadku realizacji nowych przyłączy oraz modernizacji istniejących układów pomiarowych na obszarze działania tego operatora.

Ważna informacja

Rozdzielnica nie posiada fabrycznie zamontowanych przekładników prądowych ani licznika energii elektrycznej.

Przed zakupem zaleca się zweryfikowanie parametrów rozdzielnicy z warunkami przyłączenia oraz dokumentacją projektową dla konkretnej inwestycji.
