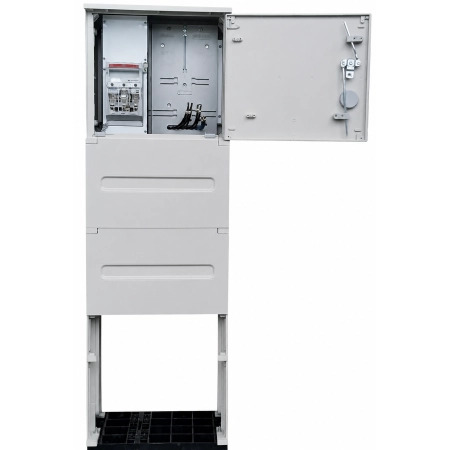

Rozdzielnica licznikowa RL40x40-G0068 to kompletne złącze pomiarowe przeznaczone do montażu trójfazowego licznika energii elektrycznej oraz wykonywania rozliczeniowego pomiaru zużycia energii. Konstrukcja na fundamencie umożliwia montaż rozdzielnicy w gruncie i doprowadzenie przewodów zasilających bezpośrednio od dołu.

Rozdzielnica została wykonana na bazie wytrzymałej obudowy z poliestru termoutwardzalnego, zapewniającego bardzo dobre właściwości mechaniczne i elektryczne oraz wysoką odporność na działanie promieniowania UV. Dzięki temu obudowa jest przystosowana do długotrwałego użytkowania na zewnątrz budynków.

Model RL40x40-G0068 wyposażony jest m.in. w rozłącznik bezpiecznikowy RBK00-160A, tablicę licznikową, listwę zaciskową 5x35 mm² oraz kompletne okablowanie przewodem LGY 10 mm². Rozdzielnica może być stosowana w sieciach TN-C oraz TN-S.

Rozdzielnica licznikowa 3-fazowa na fundamencie

Model przeznaczony jest do zabudowy jednego trójfazowego licznika energii elektrycznej. Konstrukcja umożliwia wykonanie układu pomiarowego zgodnie z wymaganiami właściwego operatora systemu dystrybucyjnego.

Zastosowanie fundamentu przeznaczonego do wkopania w ziemię pozwala ustawić rozdzielnicę jako wolnostojący element instalacji. Jest to rozwiązanie często stosowane przy wykonywaniu przyłączy energetycznych do domów jednorodzinnych, budynków usługowych, gospodarczych oraz innych obiektów zasilanych z sieci elektroenergetycznej.

Przewody zasilające mogą być prowadzone w gruncie i wprowadzane bezpośrednio do wnętrza rozdzielnicy.

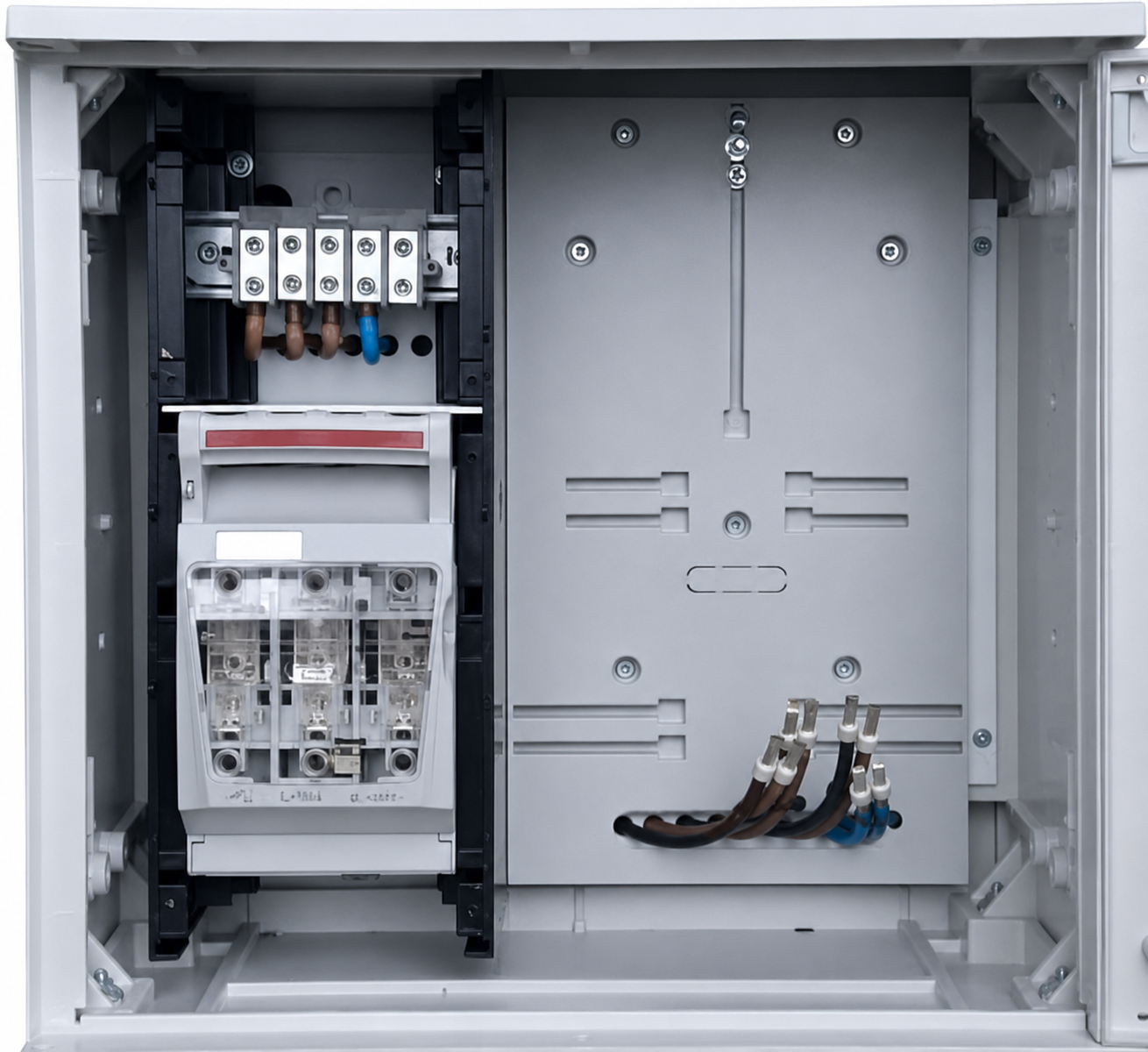

Zabezpieczenie przedlicznikowe RBK00-160A

Rozdzielnica została wyposażona w rozłącznik bezpiecznikowy RBK00-160A, pełniący funkcję zabezpieczenia przedlicznikowego.

Aparatura przedlicznikowa została umieszczona w części obudowy przystosowanej do plombowania. Pozwala to na odpowiednie zabezpieczenie elementów instalacji znajdujących się przed układem pomiarowym.

Rozłącznik bezpiecznikowy umożliwia zastosowanie odpowiednio dobranych wkładek bezpiecznikowych zgodnie z parametrami konkretnego przyłącza oraz wymaganiami operatora sieci.

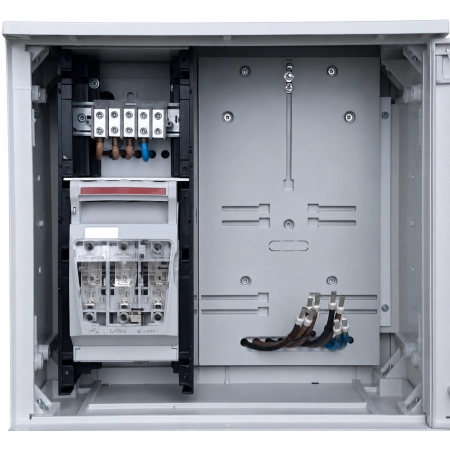

Miejsce na trójfazowy licznik energii

Wewnątrz rozdzielnicy znajduje się tablica licznikowa przeznaczona do zabudowy jednego trójfazowego licznika energii elektrycznej.

Odpowiednie rozmieszczenie elementów zapewnia czytelny podział na część pomiarową i zabezpieczenie przedlicznikowe. Konstrukcja została zaprojektowana z myślą o wykonywaniu układów pomiarowych wykorzystywanych do rozliczeń poboru energii elektrycznej.

Dzięki temu rozdzielnica licznikowa 3-fazowa może stanowić jeden z podstawowych elementów przyłącza energetycznego posesji.

Listwa zaciskowa 5x35 mm²

Model RL40x40-G0068 został wyposażony w listwę zaciskową 5x35 mm², przeznaczoną do podłączenia przewodu odpływowego.

Zastosowanie listwy zaciskowej umożliwia wykonanie uporządkowanego połączenia pomiędzy układem pomiarowym a instalacją odbiorczą budynku.

Rozdzielnica posiada również komplet okablowania wykonanego przewodem LGY 10 mm², co ogranicza zakres prac związanych z przygotowaniem wewnętrznych połączeń podczas montażu.

Obudowa z poliestru termoutwardzalnego

Jedną z istotnych zalet rozdzielnicy jest zastosowanie obudowy poliestrowej. Poliester termoutwardzalny charakteryzuje się dobrymi właściwościami dielektrycznymi i mechanicznymi oraz wysoką odpornością na promieniowanie UV.

Ma to szczególne znaczenie w przypadku rozdzielnic licznikowych montowanych na zewnątrz, gdzie obudowa jest przez wiele lat narażona na działanie czynników atmosferycznych i promieniowania słonecznego.

Stopień ochrony IP44 zapewnia ochronę wyposażenia przed dostępem ciał obcych oraz bryzgami wody, zgodnie z zakresem wynikającym z tej klasy IP.

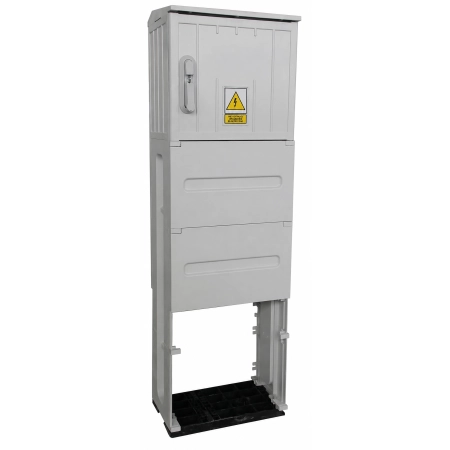

Fundament do wkopania w ziemię

Rozdzielnica dostarczana jest w wykonaniu na fundamencie przeznaczonym do wkopania w ziemię. Pozwala to na wykonanie wolnostojącego punktu pomiarowego np. w granicy posesji.

Takie rozwiązanie umożliwia:

• montaż rozdzielnicy niezależnie od elewacji budynku,
• prowadzenie przewodów zasilających w gruncie,
• wykonanie estetycznego punktu pomiarowego,
• łatwy dostęp do układu licznikowego,
• zastosowanie w nowych przyłączach energetycznych.

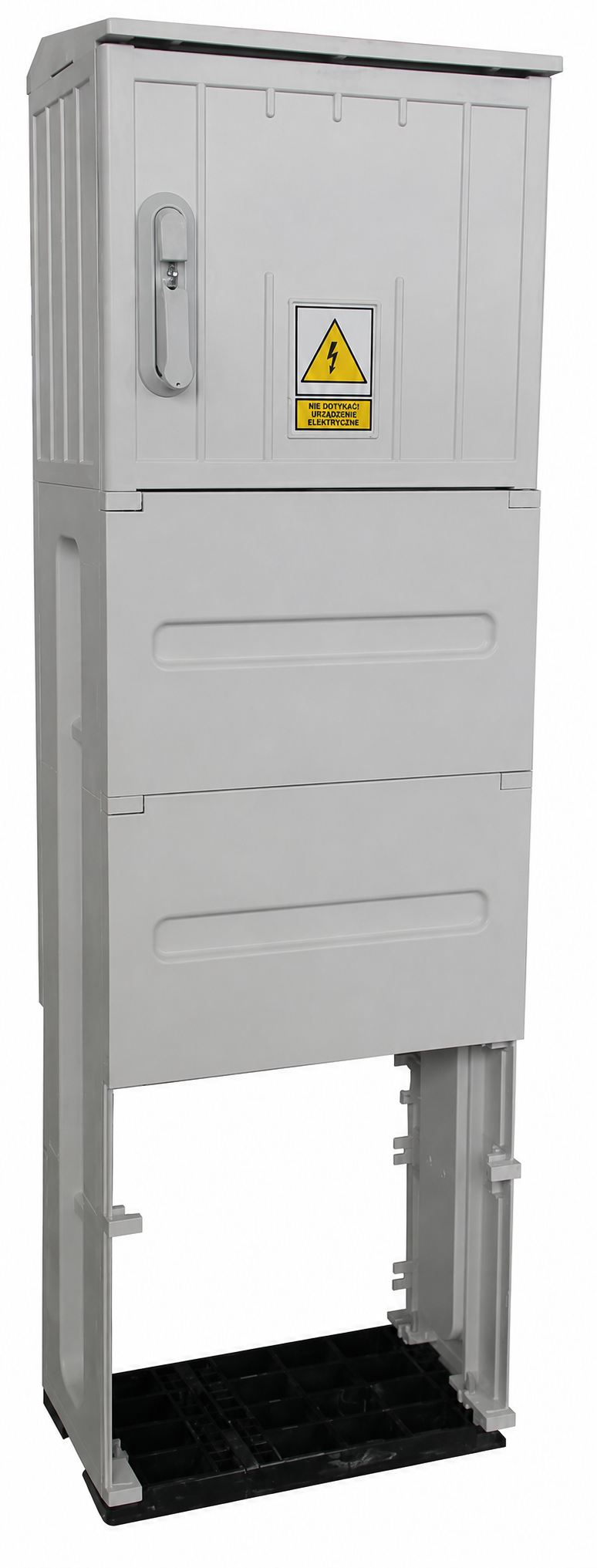

Konstrukcja posiada również skośny daszek, który stanowi element obudowy przeznaczonej do zastosowań zewnętrznych.

Zamknięcie przystosowane do systemu Master Key

Drzwi rozdzielnicy wyposażone zostały w klamkę umożliwiającą zastosowanie wkładki typu Master Key lub zamknięcie za pomocą kłódki.

Rozwiązanie pozwala dostosować sposób zabezpieczenia dostępu do aparatury i układu pomiarowego do wymagań konkretnej instalacji oraz operatora systemu dystrybucyjnego.

Najważniejsze zalety rozdzielnicy

• kompletna rozdzielnica licznikowa 3-fazowa,
• model RL40x40-G0068,
• konstrukcja na fundamencie,
• fundament przeznaczony do wkopania w ziemię,
• możliwość prowadzenia przewodów zasilających w gruncie,
• miejsce na 1 trójfazowy licznik energii elektrycznej,
• rozłącznik bezpiecznikowy RBK00-160A,
• aparatura przedlicznikowa w części przystosowanej do plombowania,
• listwa zaciskowa 5x35 mm²,
• kompletne okablowanie LGY 10 mm²,
• obudowa z poliestru termoutwardzalnego,
• wysoka odporność na promieniowanie UV,
• stopień ochrony IP44,
• skośny daszek,
• klamka przystosowana do wkładki Master Key lub kłódki,
• przystosowanie do sieci TN-C i TN-S.

Parametry techniczne

Typ produktu: rozdzielnica licznikowa / złącze pomiarowe
Model: RL40x40-G0068
Rodzaj układu: 3-fazowy
Liczba tablic licznikowych: 1
Sposób montażu: na fundamencie, do wkopania w ziemię
Przeznaczenie: zabudowa trójfazowego licznika energii elektrycznej
Obsługiwane układy sieci: TN-C, TN-S

Wyposażenie

Zabezpieczenie przedlicznikowe: 1 × rozłącznik bezpiecznikowy RBK00-160A
Tablica licznikowa: 1 × do montażu licznika energii elektrycznej
Listwa zaciskowa: 5x35 mm²
Okablowanie: komplet, przewód LGY 10 mm²
Aparatura przedlicznikowa: w obudowie przystosowanej do plombowania
Fundament: tak, do wkopania w ziemię
Daszek: skośny
Zamknięcie: klamka przystosowana do wkładki Master Key lub kłódki

Obudowa

Materiał obudowy: poliester termoutwardzalny
Odporność na promieniowanie UV: tak
Stopień ochrony: IP44
Szerokość: 396 mm
Wysokość: 1303 mm
Głębokość: 245 mm

Zastosowanie rozdzielnicy licznikowej

Rozdzielnica licznikowa RL40x40-G0068 przeznaczona jest przede wszystkim do wykonywania trójfazowych układów pomiarowych w instalacjach elektrycznych. Może być wykorzystana jako punkt pomiarowy służący do rozliczeń zużycia energii elektrycznej pomiędzy odbiorcą a operatorem systemu dystrybucyjnego.

Rozdzielnica sprawdzi się m.in. przy wykonywaniu przyłączy do:

• domów jednorodzinnych,
• budynków mieszkalnych,
• garaży i budynków gospodarczych,
• warsztatów,
• obiektów usługowych,
• niewielkich obiektów przemysłowych,
• nowych działek budowlanych.

Wykonanie na fundamencie do wkopania w ziemię jest szczególnie praktyczne w przypadku lokalizacji punktu pomiarowego w granicy posesji. Dzięki temu licznik i zabezpieczenie przedlicznikowe mogą zostać umieszczone w łatwo dostępnym miejscu, niezależnie od lokalizacji samego budynku.
