Rozdzielnica licznikowa RL40x60-G0072

Rozdzielnica licznikowa RL40x60-G0072 to kompletne złącze pomiarowe przeznaczone do realizacji trójfazowego układu pomiaru energii elektrycznej. Model został przystosowany do montażu na elewacji budynku oraz zabudowy licznika 3-fazowego.

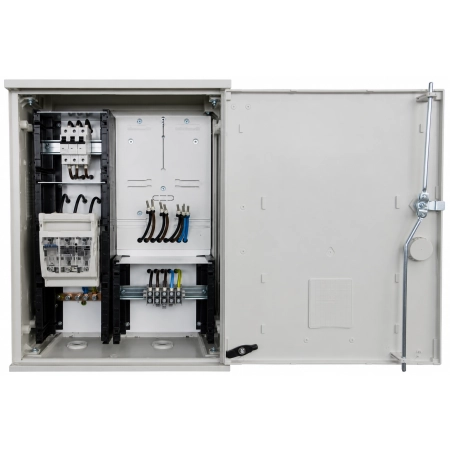

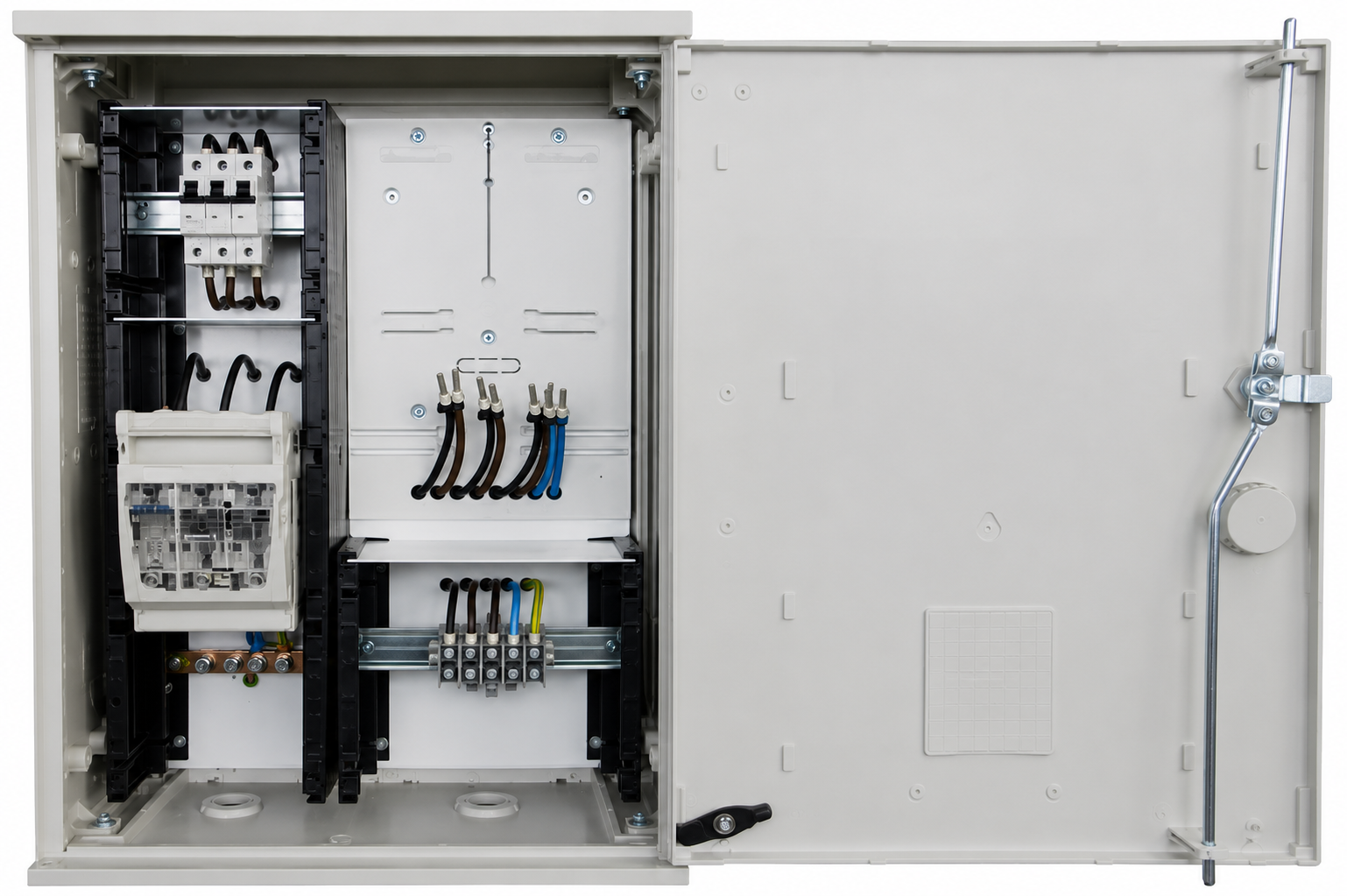

Rozdzielnica stanowi praktyczne rozwiązanie do wykonywania przyłączy energetycznych w budownictwie mieszkaniowym, usługowym i gospodarczym. Fabryczne wyposażenie obejmuje m.in. rozłącznik bezpiecznikowy RBK00-160A z wkładkami 3 × 50A, ogranicznik mocy ETIMAT 3P 25A, tablicę licznikową, zacisk PEN oraz komplet okablowania.

Wytrzymała obudowa do zastosowań zewnętrznych

Rozdzielnica została wykonana na bazie obudowy z poliestru termoutwardzalnego, charakteryzującego się dobrymi właściwościami mechanicznymi i elektrycznymi. Materiał wykazuje wysoką odporność na promieniowanie UV, co ma szczególne znaczenie w przypadku urządzeń montowanych na zewnątrz i narażonych na długotrwałe działanie światła słonecznego.

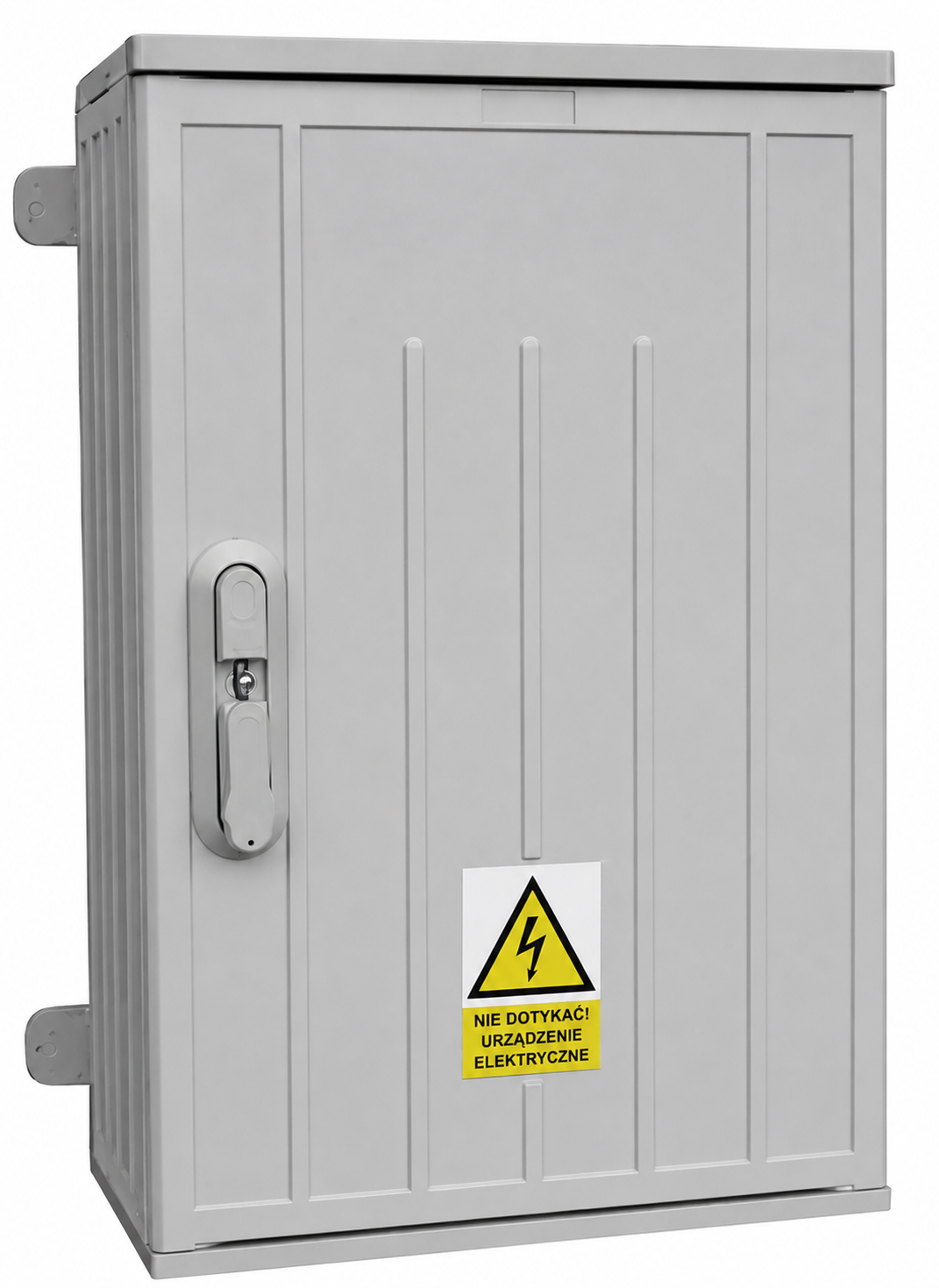

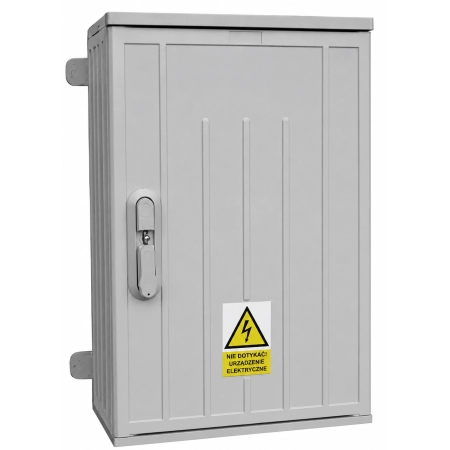

Obudowa wyposażona jest w skośny daszek oraz uchwyty umożliwiające montaż rozdzielnicy na elewacji. Klamka została przystosowana do zastosowania wkładki typu masterkey lub zamknięcia za pomocą kłódki.

Zabezpieczenie przedlicznikowe RBK00-160A

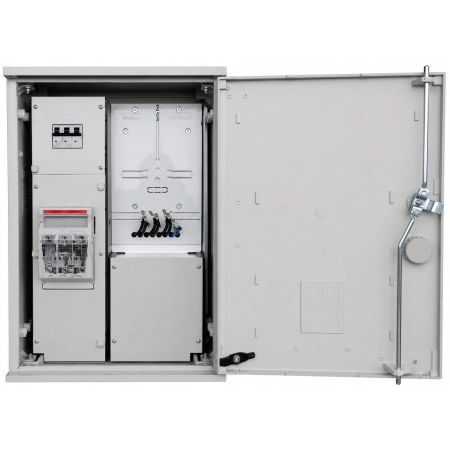

Jednym z kluczowych elementów wyposażenia modelu RL40x60-G0072 jest rozłącznik bezpiecznikowy RBK00-160A z trzema wkładkami bezpiecznikowymi 50A. Aparatura przedlicznikowa znajduje się w obudowie przystosowanej do plombowania.

Dodatkowo rozdzielnica została wyposażona w ogranicznik mocy ETIMAT 3P 25A, dzięki czemu otrzymujemy kompleksowo przygotowany układ przeznaczony do wykonania punktu pomiarowego instalacji trójfazowej.

Rozdział przewodu PEN na PE i N

Rozdzielnica posiada zacisk PEN 2 × 50 mm², na którym możliwe jest wykonanie rozdziału przewodu PEN na przewody ochronny PE oraz neutralny N. Konstrukcja umożliwia również podłączenie przewodu uziemiającego. Do podłączenia przewodu odpływowego zastosowano listwę zaciskową 5 × 35 mm².

Model przeznaczony jest do zastosowania w sieciach TN-C oraz TN-S, co zwiększa możliwości jego wykorzystania w różnych konfiguracjach instalacji elektrycznych.

Najważniejsze zalety rozdzielnicy

• przeznaczona do trójfazowego układu pomiarowego,
• przystosowana do zabudowy licznika energii elektrycznej 3F,
• montaż na elewacji budynku,
• wytrzymała obudowa z poliestru termoutwardzalnego,
• odporność obudowy na działanie promieniowania UV,
• zabezpieczenie przedlicznikowe RBK00-160A,
• wkładki bezpiecznikowe 3 × 50A,
• ogranicznik mocy ETIMAT 3P 25A,
• aparatura przedlicznikowa przystosowana do plombowania,
• zacisk PEN umożliwiający rozdział PEN na PE i N,
• listwa zaciskowa do podłączenia przewodu odpływowego,
• kompletne okablowanie wewnętrzne,
• możliwość stosowania w sieciach TN-C i TN-S,
• skośny daszek,
• możliwość zamknięcia rozdzielnicy wkładką masterkey lub kłódką.

Parametry techniczne

Model: RL40x60-G0072
Typ: rozdzielnica licznikowa / złącze pomiarowe
Liczba faz: 3
Montaż: na elewacji
Wymiary (szer. × wys. × gł.): 396 × 440 × 245 mm
Materiał obudowy: poliester termoutwardzalny
Zabezpieczenie przedlicznikowe: rozłącznik bezpiecznikowy RBK00-160A
Wkładki bezpiecznikowe: 3 × 50A
Ogranicznik mocy: ETIMAT 3P 25A
Tablica licznikowa: 1 szt.
Zacisk PEN: 2 × 50 mm²
Listwa zaciskowa: 5 × 35 mm²
Okablowanie: LGY 10 mm²
Dławik przewodu zasilającego: PG29
Dławik przewodu odpływowego: PG29
Dławik przewodu uziemiającego: PG16
Układ sieci: TN-C, TN-S
Daszek: skośny
Zamknięcie: klamka przystosowana do wkładki masterkey lub kłódki.

Zastosowanie rozdzielnicy licznikowej ZP40x60

Rozdzielnica licznikowa na elewację RL40x60-G0072 sprawdzi się przy wykonywaniu punktów pomiarowych dla domów jednorodzinnych, budynków wielorodzinnych, obiektów usługowych, warsztatów, garaży, budynków gospodarczych oraz innych obiektów wymagających trójfazowego przyłącza energetycznego.

Dzięki kompaktowej konstrukcji oraz uchwytom montażowym rozdzielnicę można wygodnie zamocować bezpośrednio na elewacji. Kompletne wyposażenie wewnętrzne ogranicza zakres prac niezbędnych do przygotowania układu pomiarowego.

Dlaczego warto wybrać RL40x60-G0072?

Model łączy w jednej obudowie elementy potrzebne do wykonania funkcjonalnego trójfazowego złącza pomiarowego. Rozłącznik bezpiecznikowy RBK00-160A, ogranicznik mocy ETIMAT, tablica licznikowa, zacisk PEN, listwa odpływowa oraz kompletne okablowanie tworzą rozwiązanie przygotowane z myślą o sprawnym wykonaniu instalacji.

To odpowiedni wybór dla instalatorów, firm elektrycznych, deweloperów oraz inwestorów poszukujących kompletnej rozdzielnicy licznikowej 3-fazowej na elewację.
