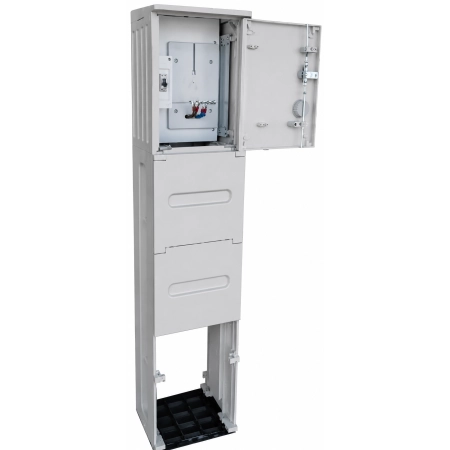

Rozdzielnica licznikowa RL26x40-G0087

Rozdzielnica licznikowa RL26x40-G0087 to kompaktowa, kompletna rozdzielnica pomiarowa do przyłącza jednofazowego, przeznaczona do montażu wolnostojącego na fundamencie. Model umożliwia zabudowę jednofazowego licznika energii elektrycznej i stanowi praktyczne rozwiązanie do wykonania zewnętrznego punktu pomiarowego.

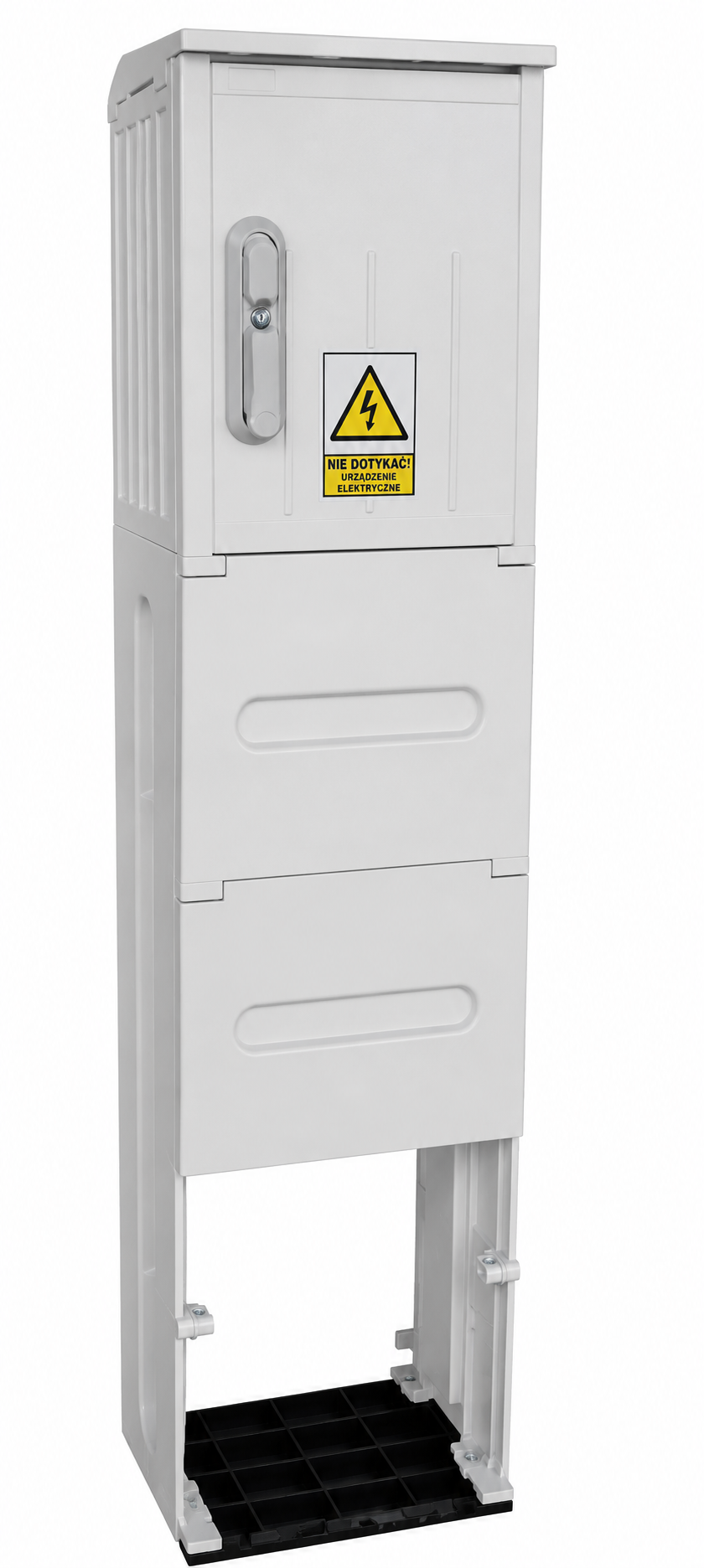

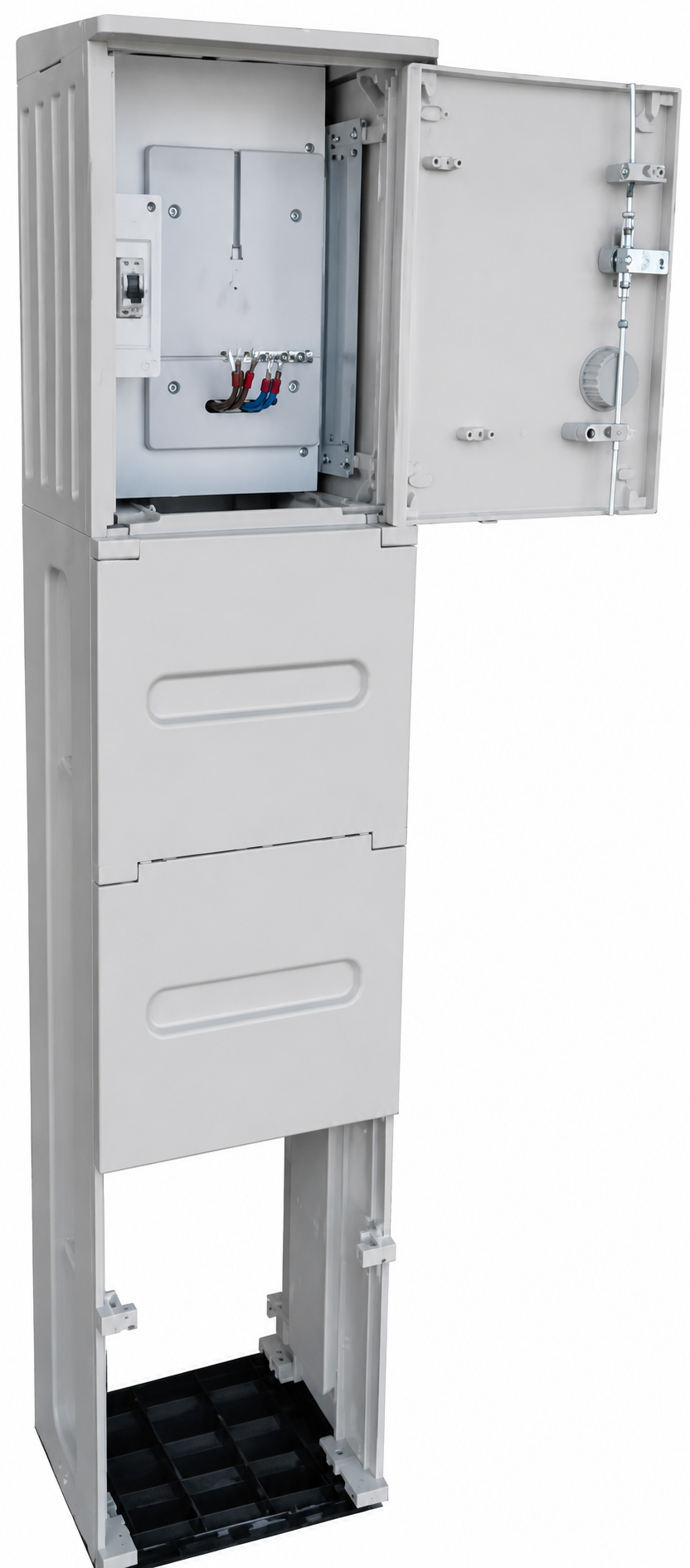

Wersja RL26x40-G0087 została wyposażona w fundament umożliwiający stabilny montaż rozdzielnicy w gruncie. Dzięki temu szafka licznikowa może zostać ustawiona jako niezależny punkt pomiarowy, bez konieczności montażu na elewacji budynku.

Jednofazowa rozdzielnica licznikowa z fundamentem

Model RL26x40-G0087 przeznaczony jest do obsługi jednofazowego układu pomiarowego. Wewnątrz obudowy przewidziano miejsce na licznik energii elektrycznej oraz niezbędną aparaturę zabezpieczającą.

Konstrukcja wolnostojąca z fundamentem jest szczególnie praktyczna w nowych przyłączach energetycznych, w których zgodnie z projektem lub warunkami technicznymi układ pomiarowy powinien znajdować się np. przy granicy działki.

Fundament pozwala na trwałe osadzenie szafki w gruncie, zapewniając jednocześnie wygodny dostęp do układu pomiarowego.

Kompaktowa rozdzielnica do przyłącza 1-fazowego

Zastosowanie obudowy RL26x40-G0087 pozwala ograniczyć wymiary całego punktu pomiarowego. Jest to szczególnie korzystne w instalacjach jednofazowych, w których nie ma potrzeby stosowania dużej szafy licznikowej.

Rozdzielnica została przygotowana do zabudowy jednofazowego licznika energii elektrycznej, dzięki czemu może być wykorzystywana m.in. przy zasilaniu niewielkich budynków, garaży, obiektów gospodarczych czy działek rekreacyjnych.

Zabezpieczenie przedlicznikowe

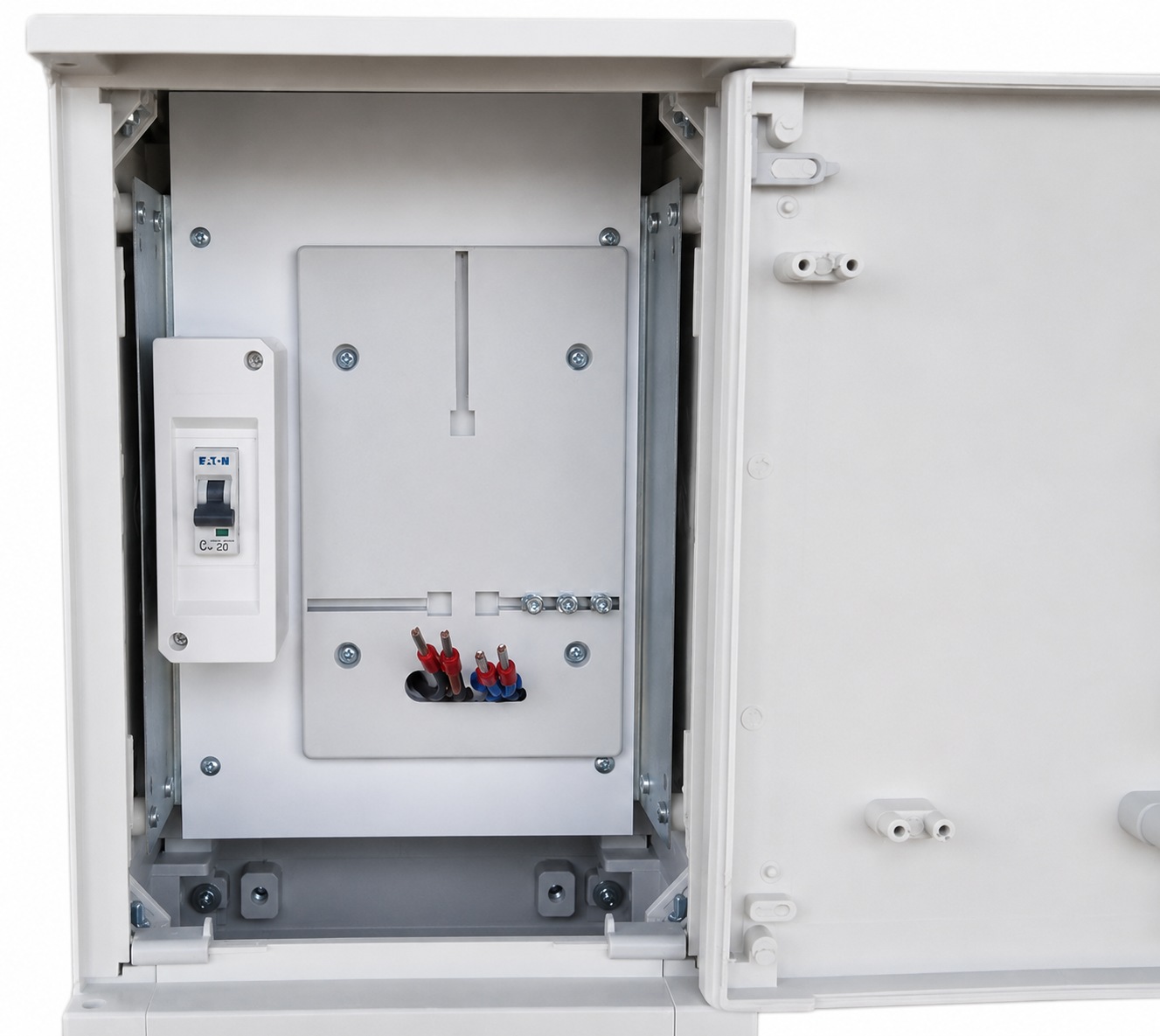

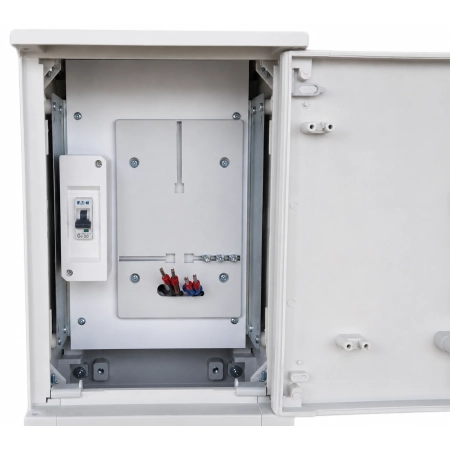

Rozdzielnica wyposażona jest w jednopolowe zabezpieczenie przedlicznikowe – wyłącznik nadprądowy 1P C20. Aparatura przedlicznikowa znajduje się w części przystosowanej do plombowania.

Zastosowane rozwiązanie pozwala stworzyć uporządkowany i funkcjonalny układ pomiarowy, w którym zabezpieczenie oraz miejsce przeznaczone na licznik energii znajdują się we wspólnej obudowie.

Obudowa z poliestru termoutwardzalnego

Rozdzielnica została wykonana na bazie obudowy z poliestru termoutwardzalnego. Materiał ten jest powszechnie wykorzystywany w zewnętrznych urządzeniach elektroenergetycznych ze względu na dobre właściwości mechaniczne i elektroizolacyjne.

Poliester termoutwardzalny charakteryzuje się również wysoką odpornością na promieniowanie UV, co jest istotne w przypadku wolnostojącej rozdzielnicy eksploatowanej przez cały rok na zewnątrz.

Dzięki temu RL26x40-G0087 może być stosowana jako zewnętrzna szafka licznikowa w instalacjach narażonych na zmienne warunki atmosferyczne.

Kompletne okablowanie rozdzielnicy

Wewnętrzne połączenia rozdzielnicy zostały wykonane przewodem LGY 10 mm². Model posiada również listwę zaciskową 2 × 35 mm², umożliwiającą wykonanie odpowiednich połączeń instalacji.

Przemyślana konstrukcja pozwala uporządkować przewody oraz aparaturę wewnątrz niewielkiej obudowy, co ułatwia późniejszy montaż i obsługę punktu pomiarowego.

Najważniejsze zalety RL26x40-G0087

• jednofazowy układ pomiarowy 1F,
• przeznaczenie do zabudowy licznika energii elektrycznej,
• wersja wolnostojąca z fundamentem,
• fundament umożliwiający osadzenie rozdzielnicy w gruncie,
• kompaktowa obudowa ZP26x40,
• wykonanie z poliestru termoutwardzalnego,
• wysoka odporność materiału na promieniowanie UV,
• zabezpieczenie przedlicznikowe 1P C20,
• część przedlicznikowa przystosowana do plombowania,
• kompletne okablowanie LGY 10 mm²,
• listwa zaciskowa 2 × 35 mm²,
• konstrukcja przeznaczona do zastosowań zewnętrznych,
• praktyczne rozwiązanie dla niewielkich przyłączy jednofazowych,
• możliwość wykonania niezależnego punktu pomiarowego poza elewacją budynku.

Parametry techniczne

Model: RL26x40-G0087
Rodzaj: rozdzielnica licznikowa / pomiarowa
Układ: jednofazowy 1F
Liczba układów pomiarowych: 1
Sposób montażu: wolnostojący na fundamencie
Obudowa: poliester termoutwardzalny
Przeznaczenie: zastosowanie zewnętrzne
Zabezpieczenie przedlicznikowe: wyłącznik nadprądowy 1P C20
Tablica licznikowa: przygotowana do zabudowy licznika jednofazowego
Listwa zaciskowa: 2 × 35 mm²
Okablowanie wewnętrzne: LGY 10 mm²
Fundament: w zestawie, przeznaczony do montażu w gruncie
Odporność na UV: tak

Zastosowanie

Rozdzielnica licznikowa jednofazowa RL26x40-G0087 na fundamencie jest przeznaczona przede wszystkim do wykonywania zewnętrznych punktów pomiarowych dla instalacji o niewielkim zapotrzebowaniu na moc.

Może być wykorzystywana przy zasilaniu:

• domów jednorodzinnych z przyłączem jednofazowym,
• garaży,
• warsztatów,
• budynków gospodarczych,
• altan i domków rekreacyjnych,
• działek budowlanych,
• niewielkich obiektów usługowych,
• instalacji pomocniczych,
• innych obiektów wykorzystujących zasilanie jednofazowe 230 V.

Wolnostojąca konstrukcja pozwala umieścić punkt pomiarowy w miejscu wynikającym z projektu instalacji lub warunków przyłączenia, bez konieczności instalowania szafki bezpośrednio na ścianie obiektu.

RL26x40-G0087 – niewielka szafka licznikowa z fundamentem

Model RL26x40-G0087 jest dobrym wyborem w sytuacji, gdy potrzebna jest kompaktowa szafka licznikowa 1-fazowa z fundamentem. Połączenie niewielkiej obudowy, zabezpieczenia C20, miejsca na licznik oraz kompletnego okablowania pozwala stworzyć funkcjonalny punkt pomiarowy.

Wersja na fundamencie jest szczególnie przydatna w nowych inwestycjach, w których licznik energii powinien znajdować się w łatwo dostępnym, wolnostojącym złączu.
