Rozdzielnica licznikowa RL26x60-G0091 to kompletne złącze pomiarowe przeznaczone do montażu trójfazowego licznika energii elektrycznej oraz wykonywania układów pomiarowo-rozliczeniowych. Model został przystosowany do montażu na słupie, dzięki czemu sprawdzi się wszędzie tam, gdzie wymagane jest umieszczenie układu licznikowego na konstrukcji słupowej.

Rozdzielnica przeznaczona jest do przyłącza 3-fazowego i została wyposażona w zabezpieczenie przedlicznikowe 3P C25, tablicę licznikową, listwę zaciskową oraz komplet niezbędnego okablowania. Konstrukcja umożliwia zastosowanie w sieciach TN-C oraz TN-S.

Rozdzielnica licznikowa 3-fazowa do montażu na słupie

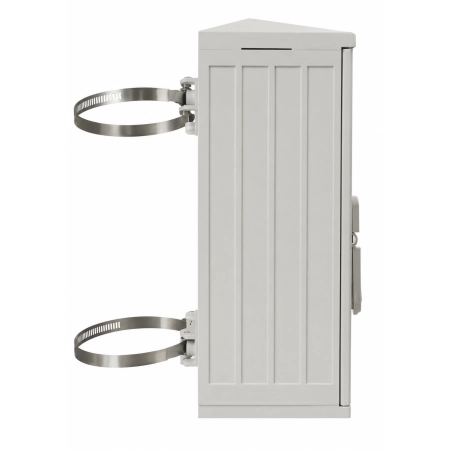

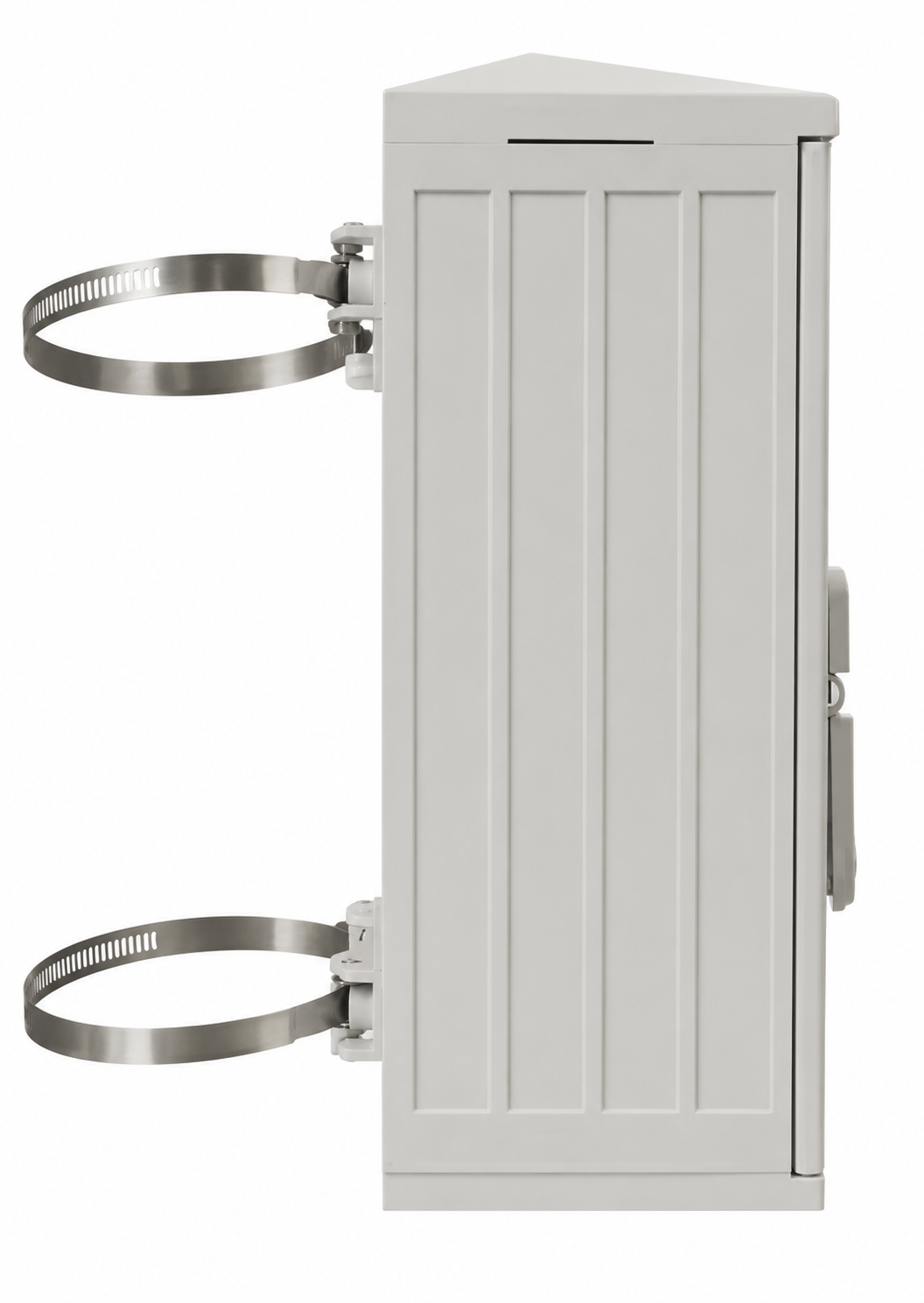

Model RL26x60-G0091 wyposażony jest w uchwyty umożliwiające montaż rozdzielnicy na słupie. W zestawie znajdują się również obejmy oraz zapinki wykonane ze stali nierdzewnej, co ułatwia wykonanie stabilnego mocowania.

Rozdzielnica została przystosowana do zabudowy jednego trójfazowego licznika energii elektrycznej. Aparatura przedlicznikowa umieszczona jest w obudowie umożliwiającej plombowanie, co pozwala na odpowiednie zabezpieczenie elementów znajdujących się przed układem pomiarowym.

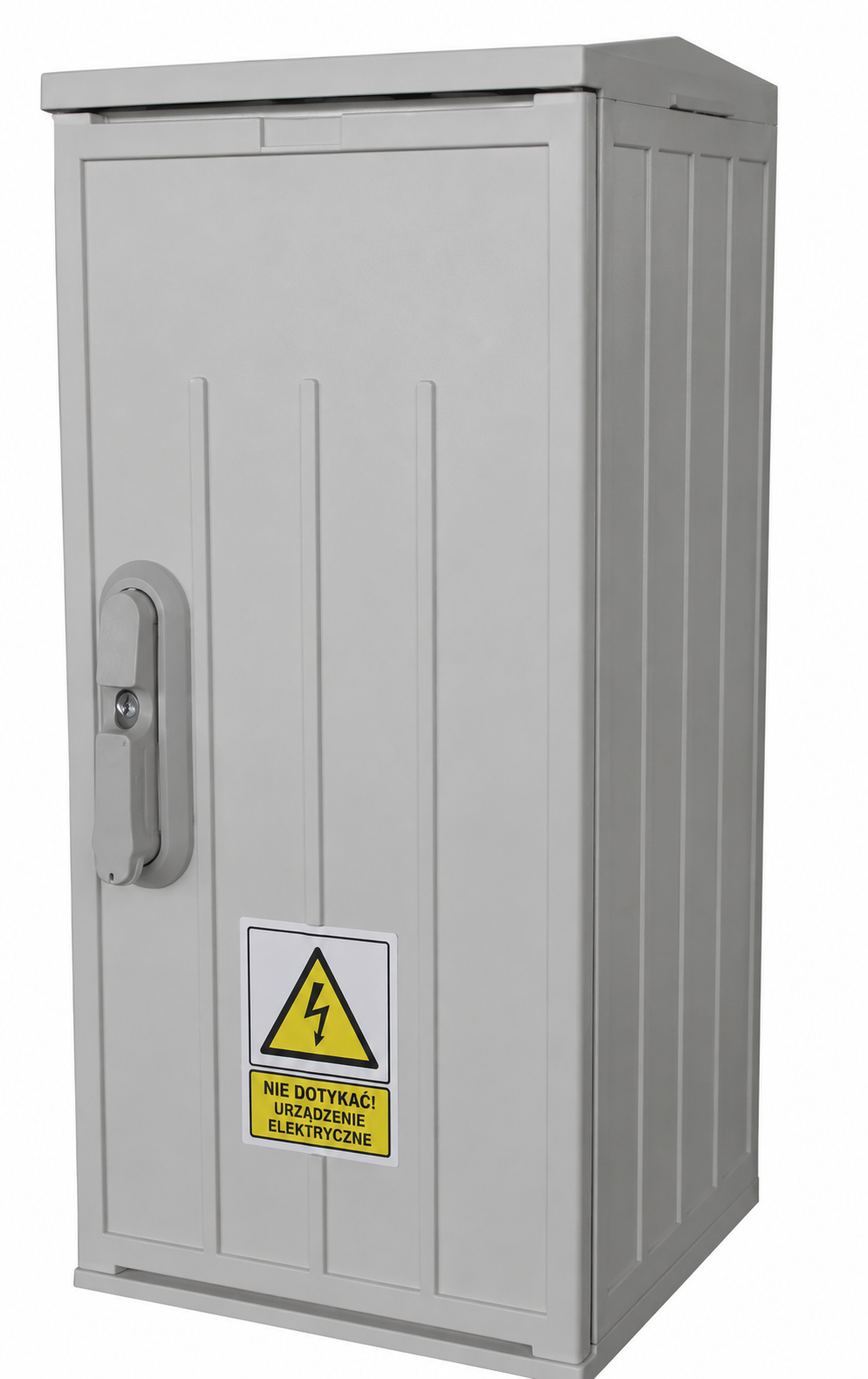

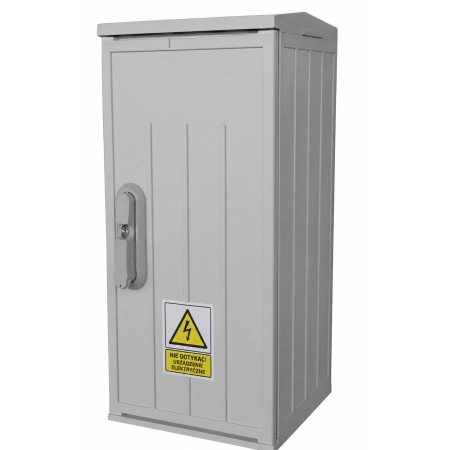

Wytrzymała obudowa z poliestru termoutwardzalnego

Rozdzielnica wykonana jest na bazie obudowy z poliestru termoutwardzalnego. Materiał ten wyróżnia się dobrymi właściwościami elektrycznymi i mechanicznymi oraz wysoką odpornością na promieniowanie UV. Dzięki temu obudowa jest dobrze przystosowana do długotrwałego użytkowania na zewnątrz.

Dodatkowym elementem konstrukcyjnym jest skośny daszek, który odpowiada charakterowi zewnętrznego zastosowania rozdzielnicy. Obudowa ma wymiary 264 × 640 × 245 mm.

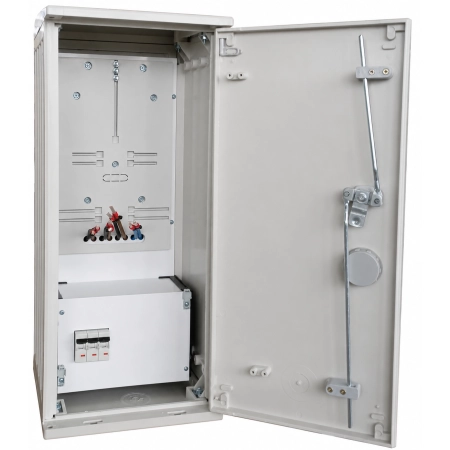

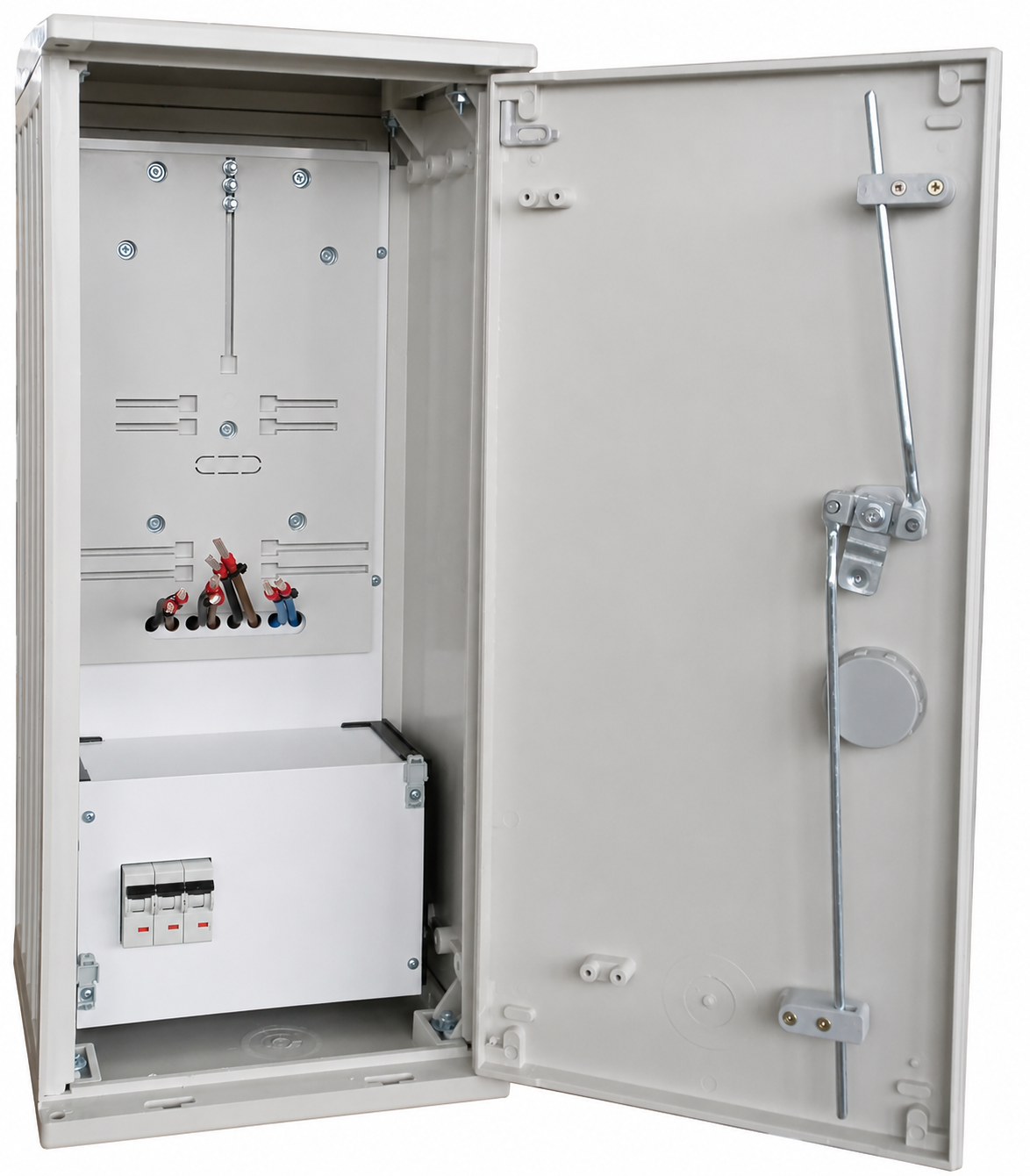

Wyposażenie rozdzielnicy RL26x60-G0091

Rozdzielnica licznikowa została wyposażona w elementy potrzebne do wykonania trójfazowego układu pomiarowego. Zastosowano wyłącznik nadmiarowoprądowy 3P C25 pełniący funkcję zabezpieczenia przedlicznikowego oraz tablicę przeznaczoną do zabudowy licznika energii elektrycznej.

Do podłączenia przewodu odpływowego zastosowano listwę zaciskową 5 × 35 mm², natomiast wewnętrzne okablowanie wykonano przewodem LGY 10 mm². Rozdzielnica posiada również dławiki PG21 dla przewodu zasilającego oraz odpływowego.

Najważniejsze zalety rozdzielnicy licznikowej

• przeznaczona do przyłącza trójfazowego 3F,
• przystosowana do montażu jednego licznika energii elektrycznej,
• konstrukcja przeznaczona do montażu na słupie,
• uchwyty, obejmy i zapinki ze stali nierdzewnej w zestawie,
• obudowa wykonana z poliestru termoutwardzalnego,
• wysoka odporność materiału na promieniowanie UV,
• zabezpieczenie przedlicznikowe 3P C25,
• aparatura przedlicznikowa w obudowie przystosowanej do plombowania,
• tablica do zabudowy licznika energii,
• listwa zaciskowa 5 × 35 mm²,
• komplet okablowania przewodem LGY 10 mm²,
• dławik PG21 dla przewodu zasilającego,
• dławik PG21 dla przewodu odpływowego,
• możliwość zastosowania w sieciach TN-C i TN-S,
• klamka przystosowana do wkładki typu masterkey lub zamknięcia na kłódkę.

Parametry techniczne

Model: RL26x60-G0091
Rodzaj: rozdzielnica licznikowa / złącze pomiarowe
Układ pomiarowy: trójfazowy 3F
Liczba liczników: 1
Sposób montażu: na słupie
Wymiary (szer. × wys. × gł.): 264 × 640 × 245 mm
Obudowa: poliester termoutwardzalny
Daszek: skośny
Zabezpieczenie przedlicznikowe: wyłącznik nadmiarowoprądowy 3P C25
Tablica licznikowa: 1 szt.
Listwa zaciskowa: 5 × 35 mm²
Okablowanie: LGY 10 mm²
Dławik przewodu zasilającego: PG21
Dławik przewodu odpływowego: PG21
Sieć: TN-C, TN-S
Mocowanie: uchwyty, obejmy i zapinki ze stali nierdzewnej
Zamknięcie: klamka przystosowana do wkładki masterkey lub kłódki

Zastosowanie rozdzielnicy licznikowej na słup

Rozdzielnica RL26x60-G0091 znajduje zastosowanie w instalacjach wymagających wykonania trójfazowego układu pomiarowego na słupie. Może być wykorzystywana przy realizacji przyłączy energetycznych m.in. dla:

• domów jednorodzinnych,
• budynków gospodarczych,
• garaży i warsztatów,
• obiektów usługowych,
• gospodarstw rolnych,
• obiektów technicznych,
• nowych inwestycji budowlanych.

Dlaczego warto wybrać RL26x60-G0091?

Rozdzielnica licznikowa trójfazowa na słup ZP26x60 stanowi praktyczne rozwiązanie do wykonania punktu pomiarowego w instalacji elektrycznej. Połączenie trwałej obudowy poliestrowej, zabezpieczenia przedlicznikowego C25, tablicy licznikowej, listwy zaciskowej oraz przygotowanego okablowania pozwala stworzyć uporządkowany układ pomiarowy.

Dużą zaletą tego wariantu jest sposób montażu. Dołączone uchwyty, obejmy i zapinki ze stali nierdzewnej pozwalają zamocować szafkę bezpośrednio na słupie, co odróżnia wersję „S” od wariantów przeznaczonych na elewację lub fundament.
