Rozdzielnica licznikowa RL40x60-G0074

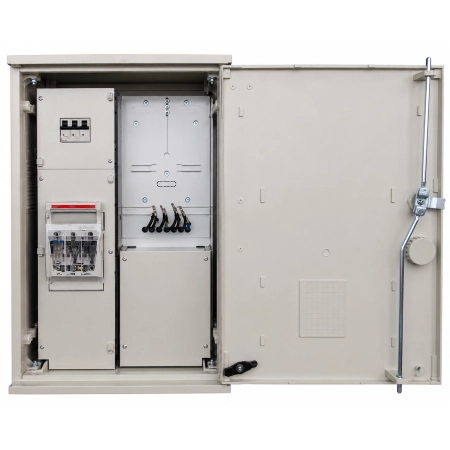

Rozdzielnica licznikowa RL40x60-G0074 to kompletne złącze pomiarowe 3-fazowe przeznaczone do montażu na słupie. Rozdzielnica służy do realizacji układu pomiarowo-rozliczeniowego energii elektrycznej i została przystosowana do zabudowy trójfazowego licznika energii.

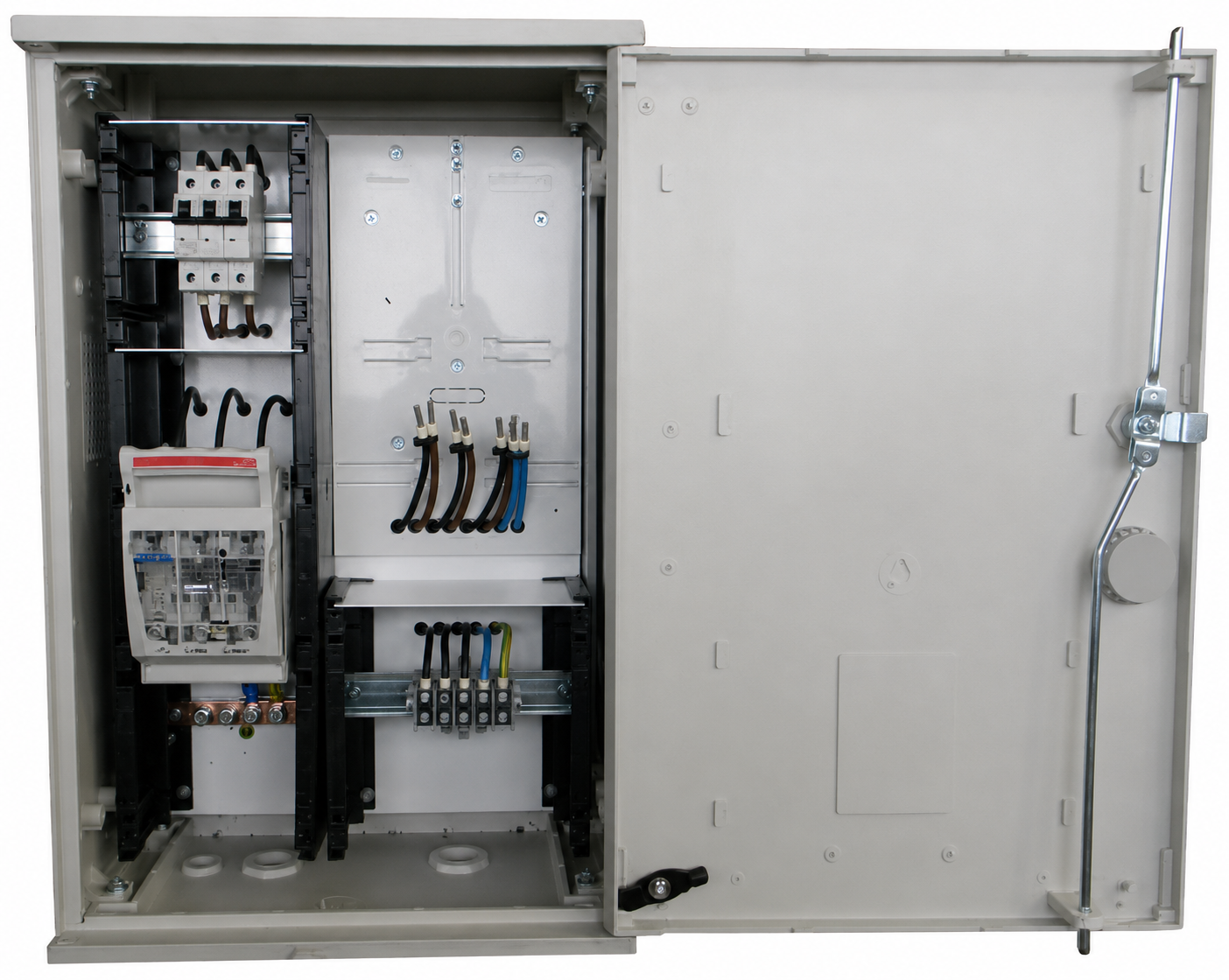

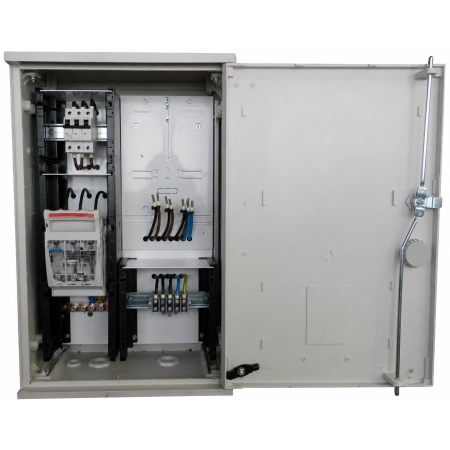

Model wyposażono m.in. w rozłącznik bezpiecznikowy RBK00-160A z wkładkami 3 × 50A, ogranicznik mocy ETIMAT 3P 25A, tablicę licznikową, zacisk PEN oraz listwę zaciskową przewodu odpływowego. Kompletne okablowanie wewnętrzne ułatwia wykonanie punktu pomiarowego i ogranicza zakres prac montażowych.

Rozdzielnica licznikowa 3-fazowa do montażu na słupie

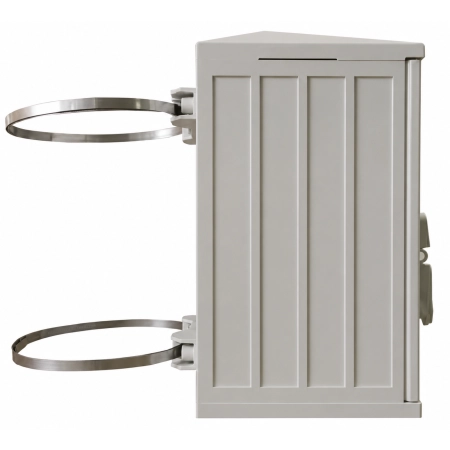

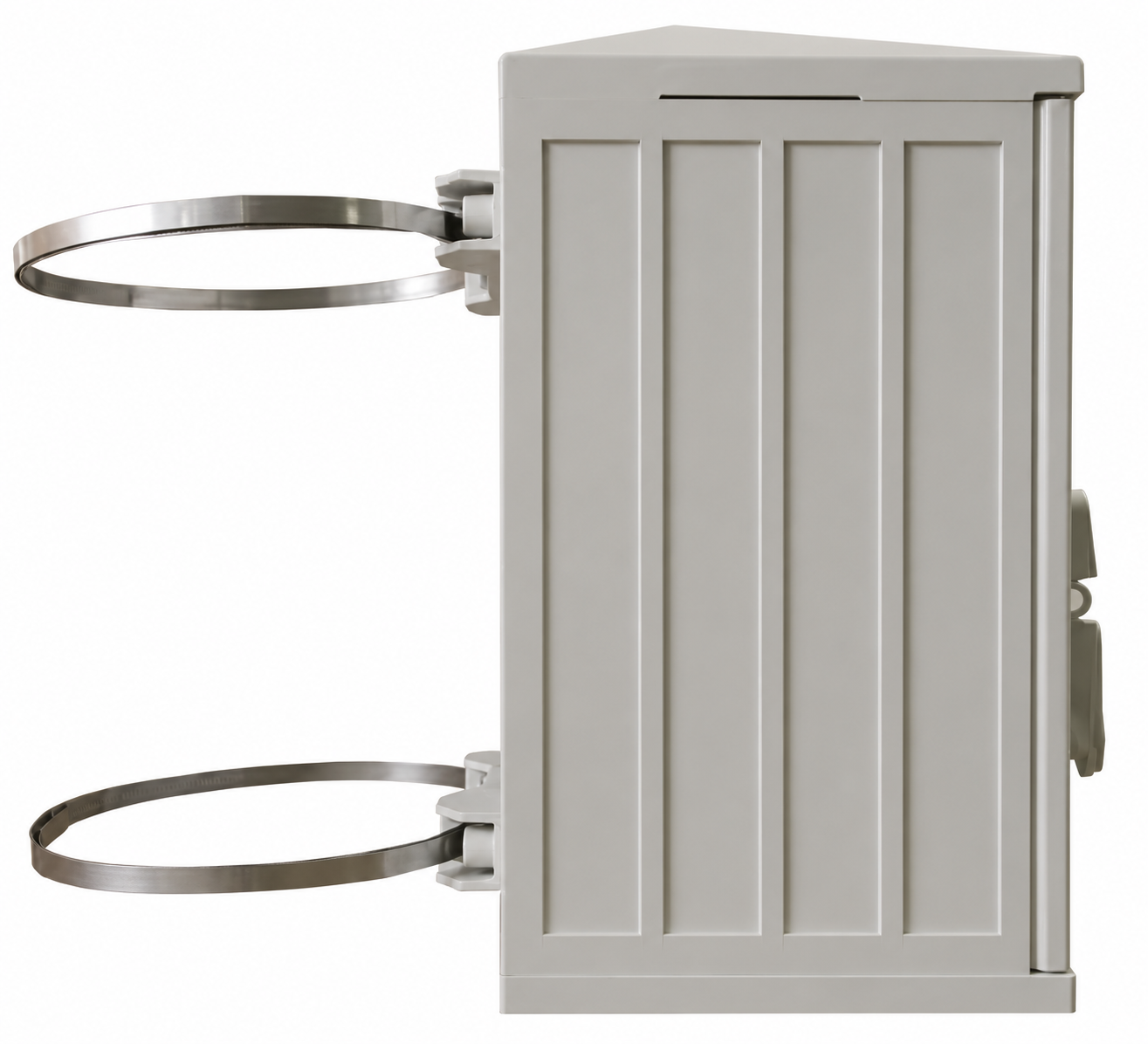

Wersja modelu RL40x60-G0074 została specjalnie przygotowana do montażu na słupie. Rozdzielnica posiada odpowiednie uchwyty oraz taśmy stalowe wraz z metalowymi zapinkami, umożliwiające stabilne zamocowanie obudowy.

Takie wykonanie sprawdzi się wszędzie tam, gdzie zgodnie z projektem instalacji lub warunkami przyłączenia układ pomiarowy powinien zostać umieszczony na słupie energetycznym.

Rozdzielnica ma wymiary 396 × 440 × 245 mm i została wyposażona w skośny daszek.

Zabezpieczenie przedlicznikowe RBK00-160A

Jednym z najważniejszych elementów wyposażenia jest rozłącznik bezpiecznikowy RBK00-160A z trzema wkładkami bezpiecznikowymi 50A. Aparatura przedlicznikowa znajduje się w obudowie przystosowanej do plombowania.

Rozwiązanie to pozwala na odpowiednie zabezpieczenie części instalacji znajdującej się przed układem pomiarowym, a zastosowanie rozłącznika bezpiecznikowego umożliwia również bezpieczne odłączenie zasilania podczas wykonywania odpowiednich prac eksploatacyjnych.

Ogranicznik mocy ETIMAT 3P 25A

Rozdzielnica licznikowa standardowo wyposażona jest w ogranicznik mocy ETIMAT 3P 25A. Na stronie produktu przewidziano również możliwość wyboru innej wartości ogranicznika mocy, co pozwala dostosować wyposażenie rozdzielnicy do parametrów konkretnego przyłącza.

Połączenie rozłącznika bezpiecznikowego RBK00-160A i ogranicznika mocy tworzy funkcjonalny układ zabezpieczenia przedlicznikowego dla instalacji trójfazowej.

Obudowa z poliestru termoutwardzalnego

Rozdzielnica została wykonana na bazie obudowy z poliestru termoutwardzalnego. Materiał ten charakteryzuje się bardzo dobrymi właściwościami elektrycznymi i mechanicznymi, a jego istotną zaletą jest wysoka odporność na promieniowanie UV.

Dzięki temu obudowa jest odpowiednia do zastosowania na zewnątrz i długotrwałej ekspozycji na działanie promieni słonecznych.

Rozdział przewodu PEN na PE i N

Rozdzielnica została wyposażona w zacisk PEN 2 × 50 mm², na którym wykonywany jest rozdział przewodu PEN na przewody PE i N. Konstrukcja umożliwia również podłączenie przewodu uziemiającego.

Do podłączenia przewodu odpływowego zastosowano listwę zaciskową 5 × 35 mm², natomiast wewnętrzne połączenia wykonano przewodem LGY 10 mm².

Model przeznaczony jest do zastosowania w sieciach TN-C oraz TN-S.

Najważniejsze zalety

• przeznaczona do trójfazowego układu pomiarowego,
• przystosowana do montażu licznika energii elektrycznej 3F,
• wersja przeznaczona do montażu na słupie,
• uchwyty montażowe oraz taśmy stalowe z metalowymi zapinkami,
• obudowa wykonana z poliestru termoutwardzalnego,
• wysoka odporność obudowy na promieniowanie UV,
• zabezpieczenie przedlicznikowe RBK00-160A,
• wkładki bezpiecznikowe 3 × 50A,
• ogranicznik mocy ETIMAT 3P 25A,
• możliwość zmiany wartości ogranicznika mocy,
• aparatura przedlicznikowa przystosowana do plombowania,
• tablica do montażu licznika energii elektrycznej,
• zacisk PEN 2 × 50 mm²,
• możliwość rozdziału PEN na PE i N,
• listwa zaciskowa 5 × 35 mm²,
• komplet okablowania LGY 10 mm²,
• możliwość stosowania w sieciach TN-C i TN-S,
• skośny daszek,
• możliwość zamknięcia za pomocą wkładki typu masterkey lub kłódki.

Parametry techniczne

Model: RL40x60-G0074
Typ: rozdzielnica licznikowa / złącze pomiarowe
Rodzaj instalacji: trójfazowa
Montaż: na słupie
Wymiary (szer. × wys. × gł.): 396 × 440 × 245 mm
Materiał obudowy: poliester termoutwardzalny
Zabezpieczenie przedlicznikowe: RBK00-160A
Wkładki bezpiecznikowe: 3 × 50A
Ogranicznik mocy: ETIMAT 3P 25A
Tablica licznikowa: 1 szt.
Zacisk PEN: 2 × 50 mm²
Listwa zaciskowa: 5 × 35 mm²
Okablowanie: LGY 10 mm²
Dławik przewodu zasilającego: PG29
Dławik przewodu odpływowego: PG29
Dławik przewodu uziemiającego: PG16
Sieć: TN-C, TN-S
Daszek: skośny
Mocowanie: uchwyty, taśmy stalowe i metalowe zapinki
Zamknięcie: klamka przystosowana do wkładki typu masterkey lub zamknięcia kłódką

Zastosowanie rozdzielnicy ZP40x60 na słup

Rozdzielnica licznikowa RL40x60-G0074 przeznaczona jest przede wszystkim do wykonywania zewnętrznych punktów pomiarowych w instalacjach trójfazowych. Może znaleźć zastosowanie przy przyłączach elektroenergetycznych dla:

• domów jednorodzinnych,
• budynków mieszkalnych,
• obiektów usługowych,
• warsztatów i garaży,
• budynków gospodarczych,
• obiektów przemysłowych,
• nowych inwestycji budowlanych,
• modernizowanych instalacji elektrycznych.

Montaż na słupie pozwala umieścić układ pomiarowy w odpowiednim miejscu bez konieczności instalowania rozdzielnicy bezpośrednio na elewacji budynku lub na fundamencie.

Kompletne złącze pomiarowe dla instalacji 3-fazowej

Zastosowanie modelu RL40x60-G0074 pozwala stworzyć uporządkowany i funkcjonalny punkt pomiarowy. W jednej obudowie znajdują się elementy odpowiedzialne za zabezpieczenie instalacji, ograniczenie mocy oraz montaż licznika energii elektrycznej.

Fabryczne okablowanie, zacisk PEN oraz listwa odpływowa dodatkowo ułatwiają wykonanie instalacji i przygotowanie rozdzielnicy do podłączenia.

Dlaczego warto wybrać RL40x60-G0074?

To rozwiązanie dla instalatorów, wykonawców oraz inwestorów poszukujących kompletnej rozdzielnicy licznikowej 3-fazowej na słup. Połączenie wytrzymałej obudowy poliestrowej, rozłącznika RBK00-160A, ogranicznika mocy ETIMAT, tablicy licznikowej oraz kompletnego systemu zacisków zapewnia funkcjonalność potrzebną podczas wykonywania punktu pomiarowego.

Dodatkowym atutem jest komplet elementów umożliwiających montaż na słupie, dzięki czemu rozdzielnica jest przygotowana do zastosowania w instalacjach, w których właśnie taki sposób lokalizacji układu pomiarowego został przewidziany.
