Rozdzielnica budowlana RB40x60-G0038

Rozdzielnica budowlana RB40x60-G0038 to profesjonalny i rozbudowany punkt dystrybucji energii elektrycznej przeznaczony do zasilania placów budowy, działek budowlanych, terenów kempingowych, obiektów tymczasowych oraz miejsc prowadzenia prac remontowych i instalacyjnych. Model wyposażony jest w elektroniczny, trójfazowy licznik energii elektrycznej 80A, który umożliwia pomiar zużywanej energii.

Rozdzielnica posiada fundament przeznaczony do wkopania w ziemię, dzięki czemu może zostać zamontowana jako wolnostojący punkt zasilający. Konstrukcja umożliwia doprowadzenie kabla zasilającego prowadzonego bezpośrednio w gruncie.

Duża liczba gniazd – aż 11 punktów odbioru 230V i 400V – sprawia, że rozdzielnica doskonale nadaje się do jednoczesnego zasilania elektronarzędzi, oświetlenia, urządzeń pomocniczych oraz maszyn trójfazowych.

Rozdzielnica budowlana z licznikiem 3-fazowym 80A

Model RB40x60-G0038 został wyposażony w elektroniczny licznik energii elektrycznej 3F 80A. Pozwala on na kontrolowanie ilości energii pobieranej przez urządzenia podłączone do rozdzielnicy.

Jest to szczególnie praktyczne rozwiązanie w miejscach, w których zachodzi potrzeba monitorowania lub rozliczania zużycia energii – np. na placach budowy, działkach, terenach kempingowych czy przy obiektach użytkowanych tymczasowo.

Połączenie funkcji pomiarowej, zabezpieczającej oraz rozdzielczej w jednej konstrukcji pozwala stworzyć kompletny punkt zasilania.

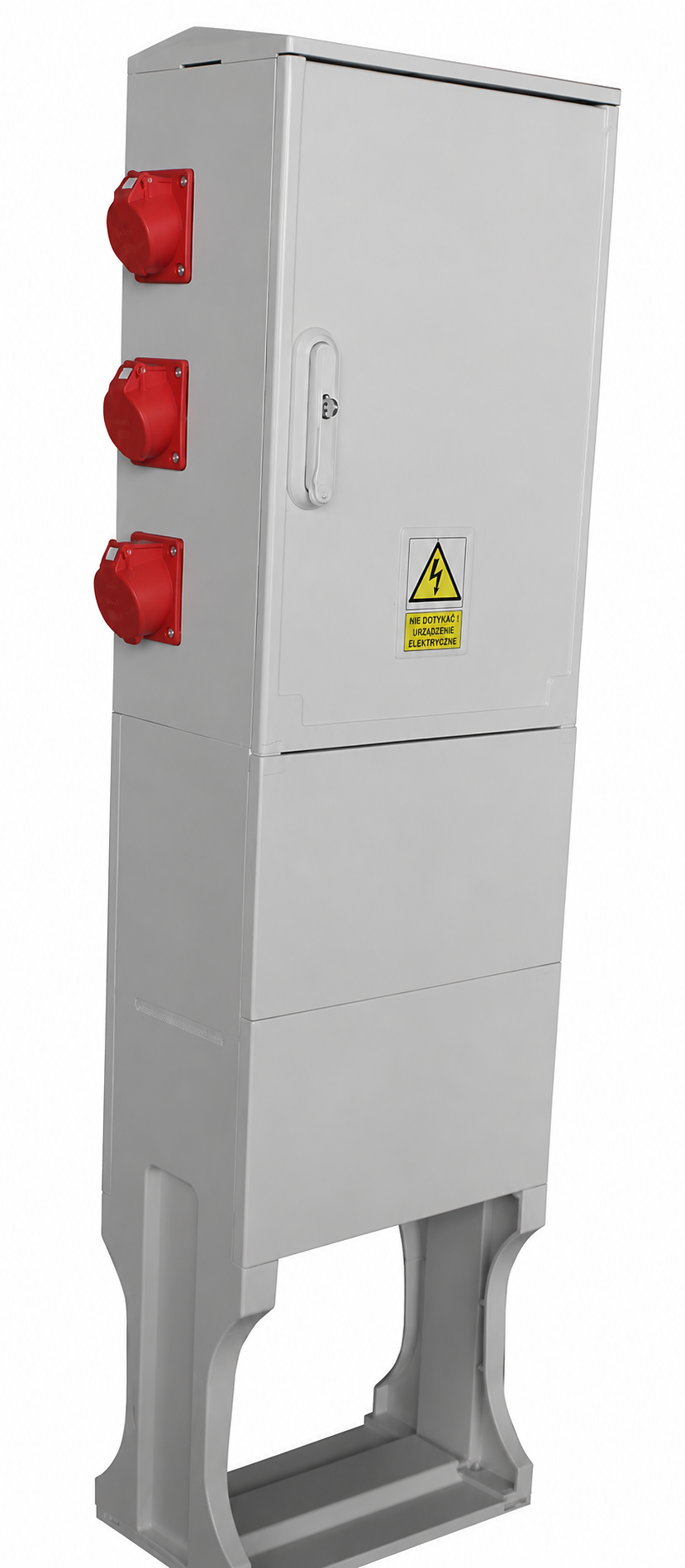

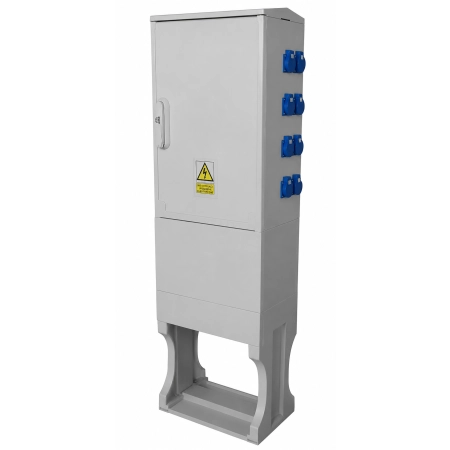

Rozdzielnica budowlana na fundamencie

Wariant posiada fundament przeznaczony do wkopania bezpośrednio w ziemię. Rozwiązanie umożliwia stabilne ustawienie rozdzielnicy w wybranym miejscu bez konieczności mocowania jej do elewacji lub słupa.

Dodatkową zaletą jest możliwość doprowadzenia kabla zasilającego prowadzonego w gruncie. Takie rozwiązanie sprawdzi się przede wszystkim na działkach budowlanych i terenach, na których przyłącze elektryczne wykonywane jest przed powstaniem docelowego budynku.

11 gniazd 230V i 400V

Rozdzielnica została wyposażona w rozbudowany zestaw gniazd:

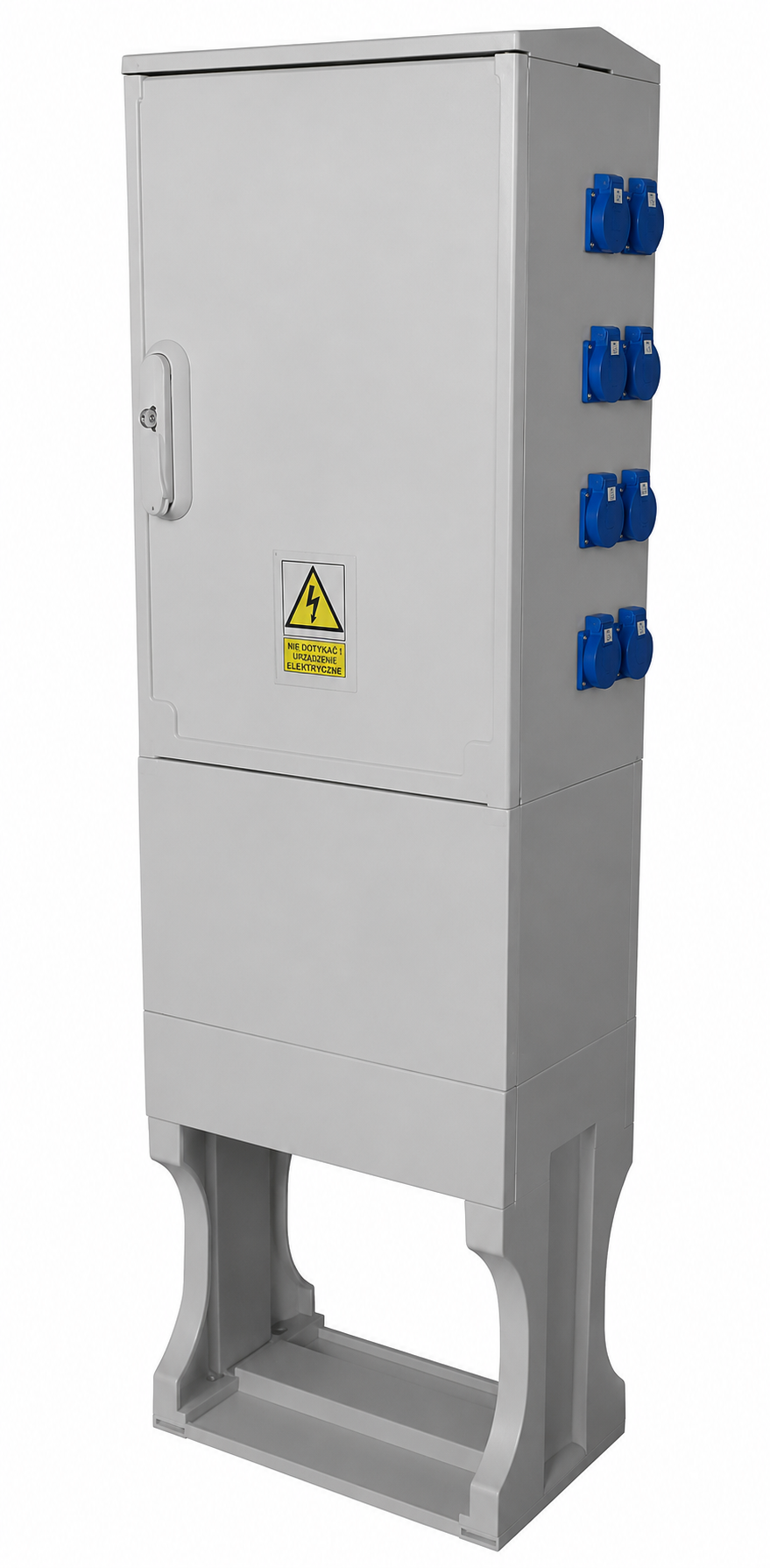

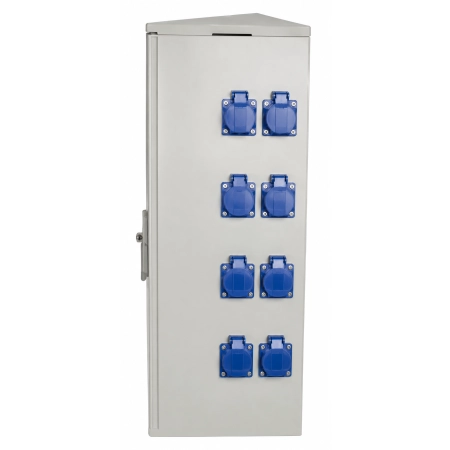

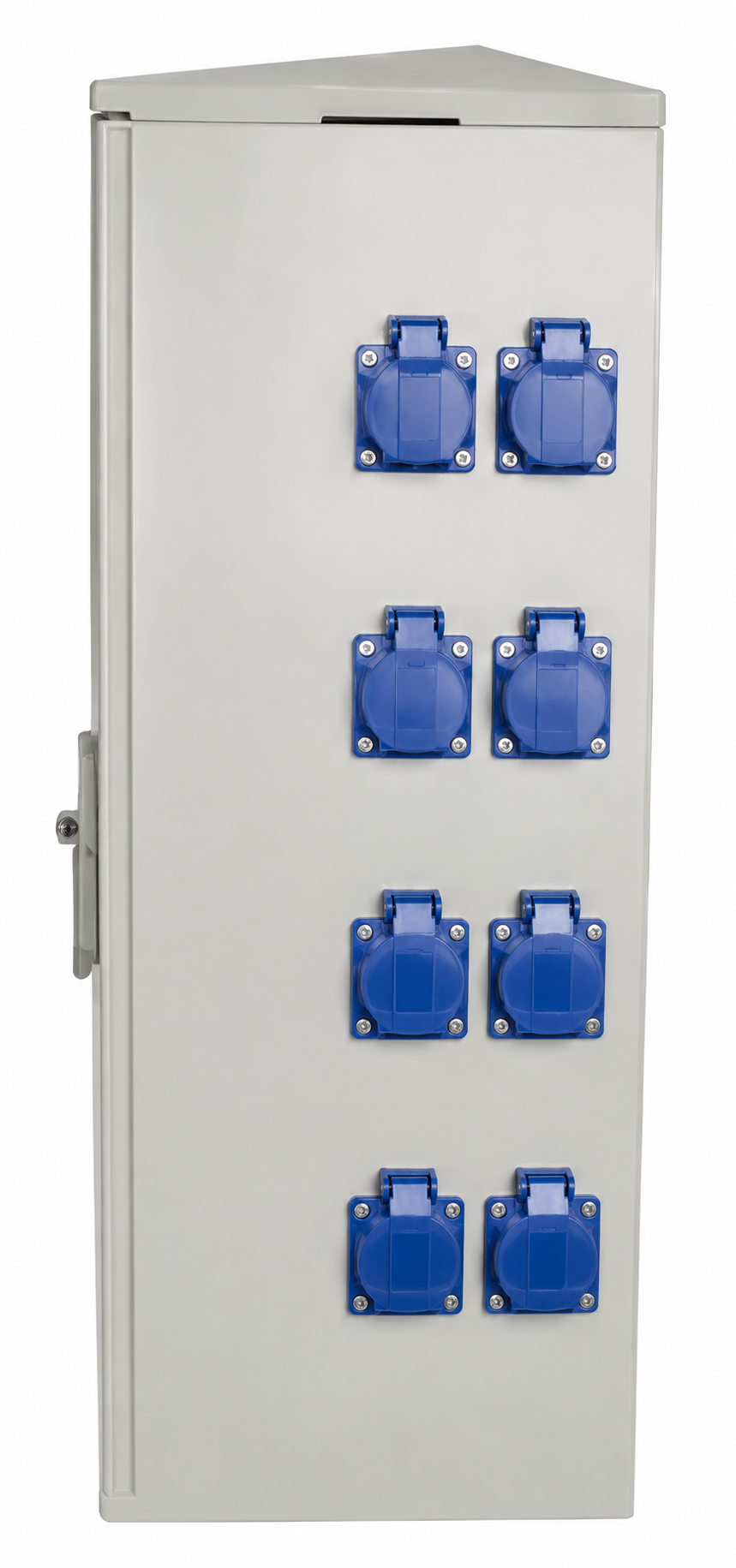

• 8 × gniazdo jednofazowe 3P 16A/230V,

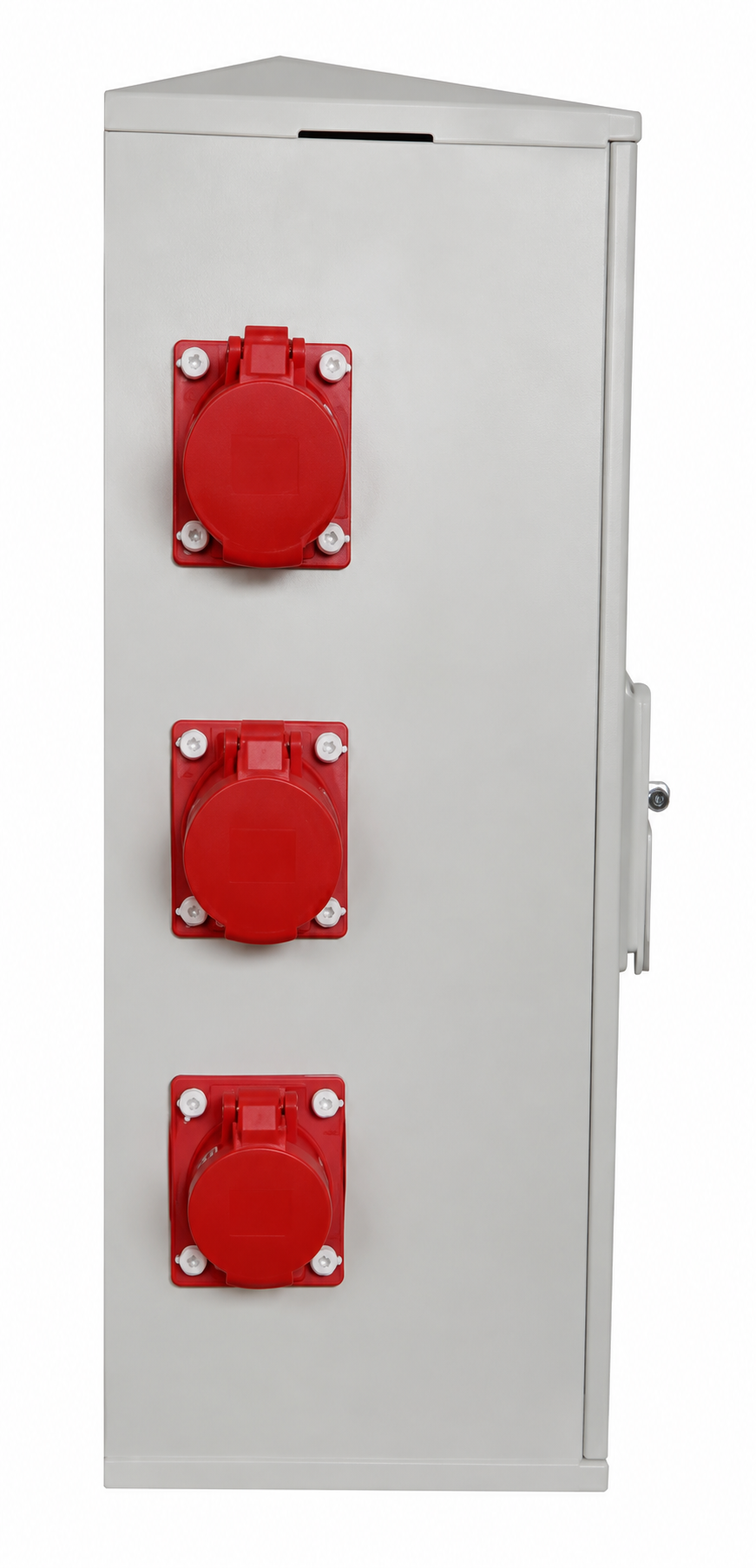

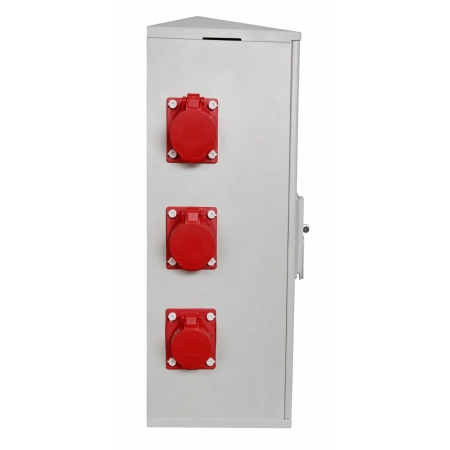

• 2 × gniazdo trójfazowe 5P 16A/400V,
• 1 × gniazdo trójfazowe 5P 32A/400V.

Łącznie użytkownik otrzymuje aż 11 gniazd elektrycznych.

Osiem gniazd jednofazowych 230V pozwala na jednoczesne zasilanie wielu standardowych odbiorników, takich jak elektronarzędzia, oświetlenie czy urządzenia pomocnicze. Gniazda trójfazowe 400V umożliwiają natomiast podłączenie maszyn i urządzeń wymagających zasilania trójfazowego.

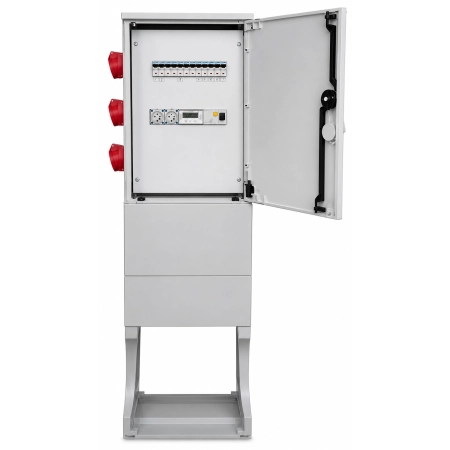

Wyposażenie RB40x60-G0038

Rozdzielnica wyposażona jest w:

• 1 × elektroniczny licznik energii elektrycznej 3-fazowy 80A,
• 8 × gniazdo jednofazowe 3P 16A/230V,
• 2 × gniazdo trójfazowe 5P 16A/400V,
• 1 × gniazdo trójfazowe 5P 32A/400V,
• 1 × wyłącznik różnicowoprądowy 63A/30mA AC,
• 1 × zabezpieczenie główne – rozłącznik bezpiecznikowy D02 63A,
• 4 × wyłącznik nadmiarowoprądowy 1P C16A,
• 2 × wyłącznik nadmiarowoprądowy 3P C16A,
• 1 × wyłącznik nadmiarowoprądowy 3P C25A,
• fundament do wkopania w ziemię,
• zamek z kluczem,
• możliwość dodatkowego zamknięcia za pomocą kłódki.

Zabezpieczenie główne D02 63A

Rozdzielnica posiada zabezpieczenie główne w postaci rozłącznika bezpiecznikowego D02 63A.

Ochronę instalacji uzupełnia 4-polowy wyłącznik różnicowoprądowy 63A/30mA AC.

Poszczególne obwody zostały zabezpieczone wyłącznikami nadprądowymi:

• 4 × 1P C16A,
• 2 × 3P C16A,
• 1 × 3P C25A.

Tak skonfigurowana aparatura umożliwia rozdzielenie oraz zabezpieczenie obwodów jedno- i trójfazowych.

Obudowa EMITER z poliestru termoutwardzalnego

Rozdzielnica wykonana jest na bazie obudowy EMITER z poliestru termoutwardzalnego. Materiał ten charakteryzuje się bardzo dobrymi właściwościami elektrycznymi i mechanicznymi.

Ważną zaletą jest również wysoka odporność na promieniowanie UV, co ma szczególne znaczenie w przypadku urządzeń instalowanych na zewnątrz i przez długi czas narażonych na działanie promieni słonecznych.

Konstrukcję rozdzielnicy uzupełnia skośny daszek.

Parametry techniczne

Podłączenie kabla zasilającego do 5×35 mm²

Rozdzielnica umożliwia podłączenie kabla zasilającego o maksymalnym przekroju 5 × 35 mm².

Dzięki zastosowaniu fundamentu przewód może zostać poprowadzony w ziemi i wprowadzony do rozdzielnicy od dołu. Pozwala to stworzyć funkcjonalny wolnostojący punkt zasilania na działce lub placu budowy.

Model przeznaczony jest do zastosowania w układach sieci TN-C oraz TN-S.

Bezpieczne zamknięcie rozdzielnicy

Drzwi rozdzielnicy wyposażone są w zamek zamykany za pomocą klucza, co pozwala ograniczyć dostęp osób nieupoważnionych do znajdującej się wewnątrz aparatury.

Klamka została dodatkowo przystosowana do zamknięcia za pomocą kłódki. Jest to szczególnie przydatne na placach budowy, terenach kempingowych i w innych miejscach dostępnych dla większej liczby osób.

Zastosowanie rozdzielnicy RB40x60-G0038

Model może być stosowany jako:

• rozdzielnica budowlana z licznikiem,
<
