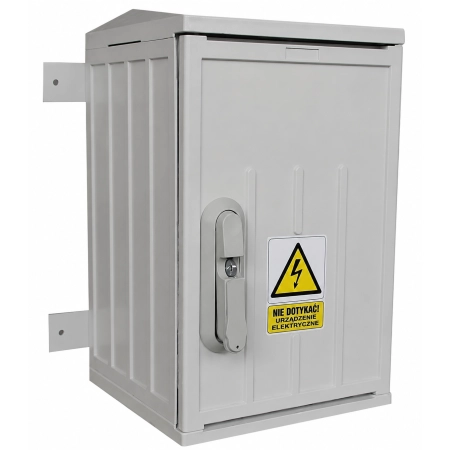

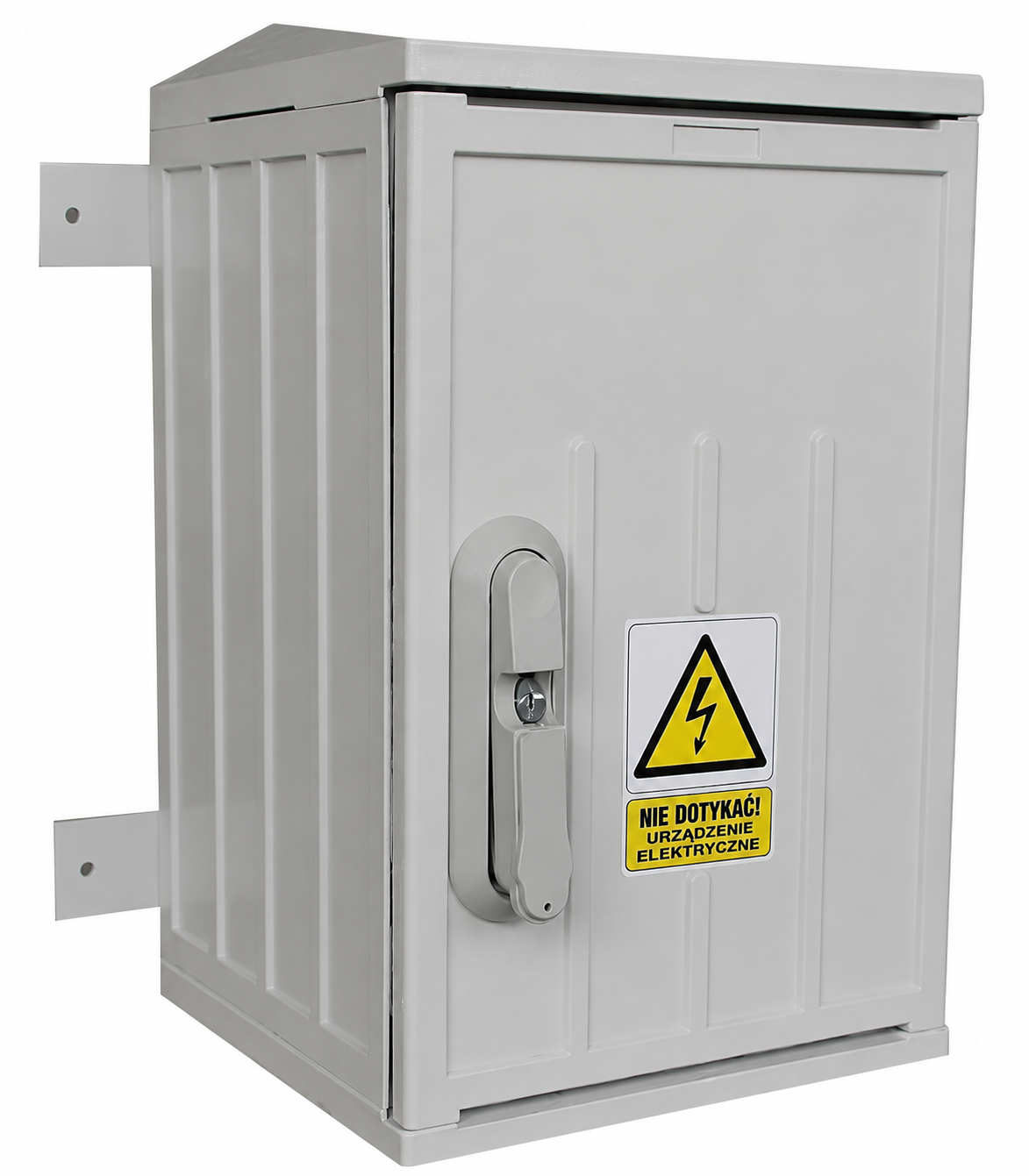

Rozdzielnica licznikowa RL26x40-G0086

Rozdzielnica licznikowa RL26x40-G0086 to kompaktowe złącze pomiarowe przeznaczone do montażu na elewacji budynku oraz zabudowy jednofazowego licznika energii elektrycznej. Rozdzielnica została przygotowana dla przyłącza 1-fazowego i wykonana zgodnie z wymaganiami Zakładu Energetycznego.

Model stanowi praktyczne rozwiązanie do wykonania zewnętrznego punktu pomiarowego w budynkach mieszkalnych, gospodarczych, garażach, lokalach użytkowych oraz innych obiektach zasilanych z instalacji jednofazowej.

Jednofazowa rozdzielnica licznikowa na elewację

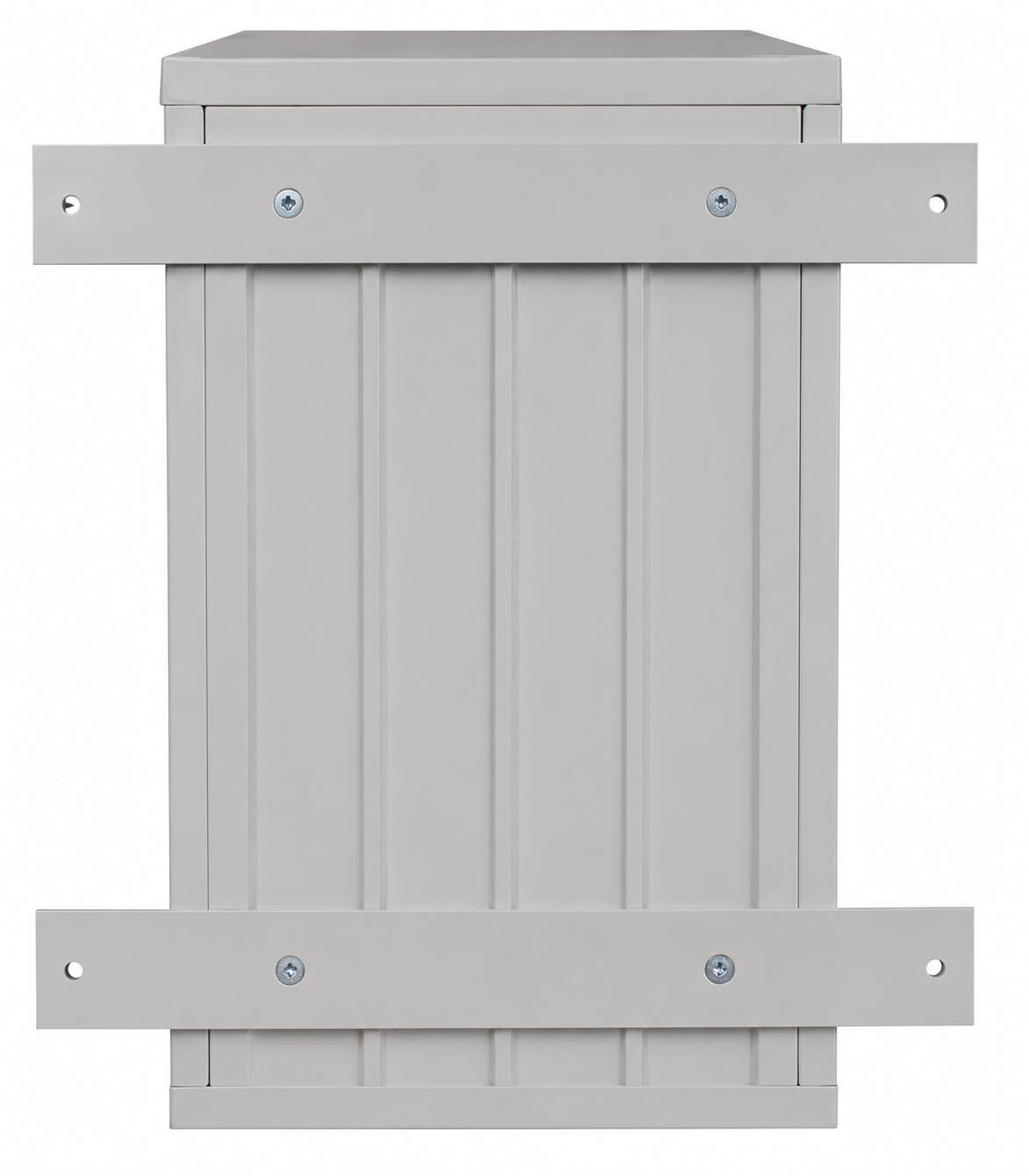

Model RL26x40-G0086 został przystosowany do montażu jednofazowego licznika energii elektrycznej. Obudowa posiada uchwyty umożliwiające jej zamocowanie bezpośrednio na elewacji budynku oraz skośny daszek.

Niewielkie wymiary 260 × 402 × 250 mm sprawiają, że rozdzielnica zajmuje stosunkowo mało miejsca, zachowując jednocześnie przestrzeń potrzebną do montażu licznika oraz aparatury zabezpieczającej.

Wytrzymała obudowa z poliestru termoutwardzalnego

Rozdzielnicę wykonano na bazie obudowy z poliestru termoutwardzalnego. Materiał charakteryzuje się bardzo dobrymi właściwościami elektrycznymi i mechanicznymi, dzięki czemu jest odpowiednim rozwiązaniem dla urządzeń elektroenergetycznych instalowanych na zewnątrz.

Dodatkową zaletą jest wysoka odporność na promieniowanie UV. W porównaniu z typowymi obudowami wykonanymi z PVC lub ABS poliester termoutwardzalny jest mniej podatny na negatywne skutki długotrwałego oddziaływania promieni słonecznych.

Zabezpieczenie przedlicznikowe C20

Rozdzielnica wyposażona jest w jednopolowe zabezpieczenie przedlicznikowe – wyłącznik nadmiarowoprądowy 1P C20. Aparatura przedlicznikowa została umieszczona w obudowie przystosowanej do plombowania.

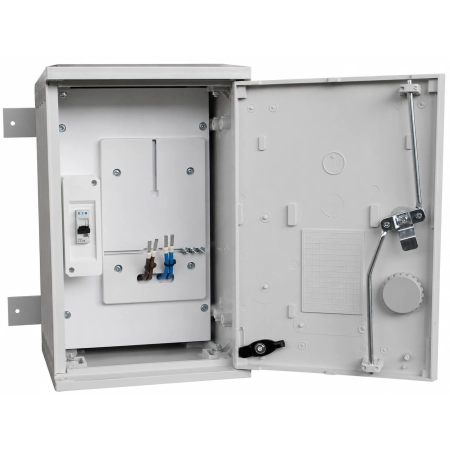

Wewnątrz znajduje się również tablica licznikowa przeznaczona do zabudowy jednofazowego licznika energii elektrycznej. Takie rozwiązanie pozwala stworzyć funkcjonalny punkt pomiarowy przeznaczony do rozliczania poboru energii z Zakładem Energetycznym.

Kompletne okablowanie i listwa zaciskowa

Model RL26x40-G0086 posiada komplet wewnętrznego okablowania wykonanego przewodem LGY 10 mm². Rozdzielnicę wyposażono również w listwę zaciskową 2 × 35 mm², przeznaczoną do podłączenia przewodu odpływowego.

Dla wygodnego i uporządkowanego wprowadzenia przewodów zastosowano dławiki PG21 – oddzielnie dla przewodu zasilającego i odpływowego.

Najważniejsze zalety rozdzielnicy RL26x40-G0086

• przeznaczona do przyłącza jednofazowego 1F,
• montaż bezpośrednio na elewacji budynku,
• przystosowana do zabudowy licznika energii elektrycznej,
• wykonanie zgodne z wymaganiami Zakładu Energetycznego,
• zabezpieczenie przedlicznikowe 1P C20,
• aparatura przedlicznikowa w obudowie umożliwiającej plombowanie,
• wytrzymała obudowa z poliestru termoutwardzalnego,
• wysoka odporność materiału na promieniowanie UV,
• kompaktowe wymiary 260 × 402 × 250 mm,
• listwa zaciskowa 2 × 35 mm²,
• kompletne okablowanie LGY 10 mm²,
• dławiki PG21 dla przewodów zasilającego i odpływowego,
• klamka przystosowana do wkładki Master Key lub zamknięcia na kłódkę,
• przeznaczenie do sieci TN-C.

Parametry techniczne

Model: RL26x40-G0086
Rodzaj: rozdzielnica licznikowa / złącze pomiarowe
Liczba faz: 1F – jednofazowa
Miejsce montażu: elewacja budynku
Wymiary (szer. × wys. × gł.): 260 × 402 × 250 mm
Materiał obudowy: poliester termoutwardzalny
Konstrukcja: skośny daszek
Zabezpieczenie przedlicznikowe: wyłącznik nadmiarowoprądowy 1P C20
Tablica licznikowa: 1 szt. do zabudowy licznika energii elektrycznej
Listwa zaciskowa: 2 × 35 mm²
Okablowanie: LGY 10 mm²
Dławik przewodu zasilającego: PG21
Dławik przewodu odpływowego: PG21
Układ sieci: TN-C
Montaż: uchwyty do montażu na elewacji
Zamknięcie: klamka przystosowana do wkładki Master Key lub zamknięcia na kłódkę.

Zastosowanie rozdzielnicy licznikowej RL26x40-G0086

Jednofazowa rozdzielnica licznikowa RL26x40-G0086 przeznaczona jest do wykonania punktu pomiarowego wszędzie tam, gdzie zastosowano przyłącze 1-fazowe, a licznik energii ma zostać umieszczony na zewnętrznej ścianie obiektu.

Rozdzielnica może znaleźć zastosowanie między innymi w:

• domach jednorodzinnych,
• garażach,
• warsztatach,
• budynkach gospodarczych,
• domkach rekreacyjnych,
• lokalach użytkowych,
• niewielkich obiektach usługowych,
• innych obiektach wyposażonych w jednofazowe przyłącze energetyczne.

Dlaczego warto wybrać RL26x40-G0086?

Model RL26x40-G0086 łączy niewielkie wymiary z wyposażeniem potrzebnym do wykonania jednofazowego punktu pomiarowego. Obudowa poliestrowa, zabezpieczenie przedlicznikowe C20, tablica licznikowa, listwa zaciskowa oraz kompletne okablowanie tworzą funkcjonalną konfigurację do montażu na elewacji.

To rozwiązanie szczególnie dobrze sprawdzi się w inwestycjach, w których potrzebna jest kompaktowa jednofazowa szafka licznikowa na elewację, przygotowana do zabudowy licznika energii elektrycznej.
