Rozdzielnica licznikowa RL26x177-G0084

Rozdzielnica licznikowa RL26x177-G0084 to kompletne złącze pomiarowe przeznaczone do montażu wolnostojącego na fundamencie wkopywanym w ziemię. Model został przygotowany do zabudowy trójfazowego licznika energii elektrycznej i wykonany zgodnie z wymaganiami Zakładu Energetycznego. Stanowi praktyczne rozwiązanie do wykonania zewnętrznego punktu pomiarowego dla przyłącza trójfazowego.

Rozdzielnica bazuje na trwałej obudowie wykonanej z poliestru termoutwardzalnego, charakteryzującego się bardzo dobrymi właściwościami elektrycznymi i mechanicznymi. Materiał posiada wysoką odporność na promieniowanie UV, dzięki czemu dobrze sprawdza się w urządzeniach elektroenergetycznych instalowanych na zewnątrz.

Rozdzielnica licznikowa z fundamentem do wkopania w ziemię

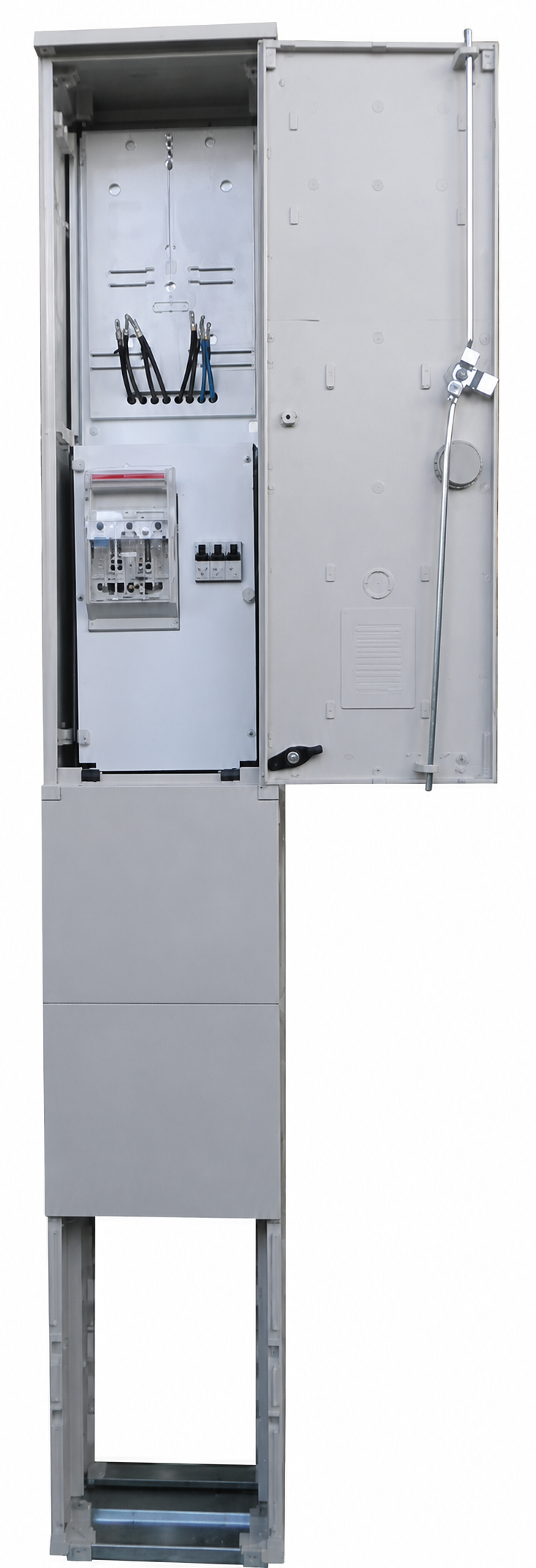

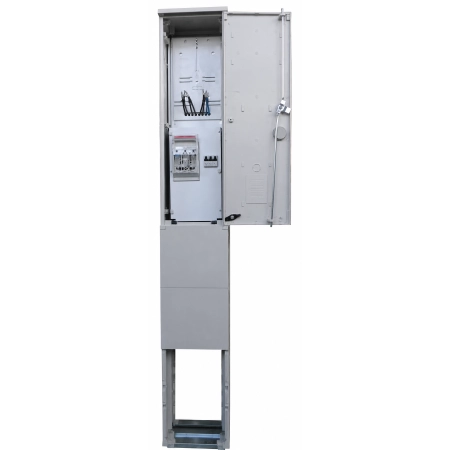

Model RL26x177-G0084 posiada zintegrowany fundament przystosowany do wkopania w ziemię. Takie rozwiązanie pozwala wykonać wolnostojący punkt pomiarowy bez konieczności instalowania rozdzielnicy na elewacji budynku lub słupie.

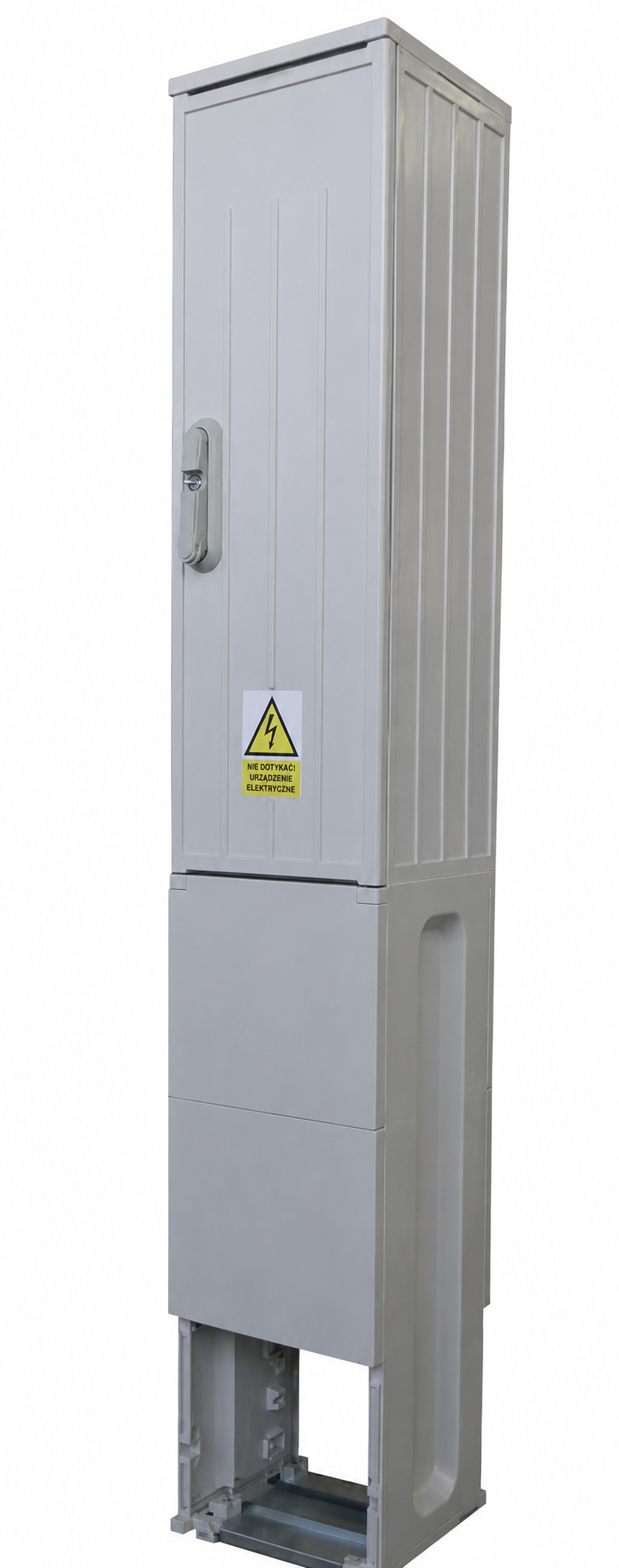

Całkowite wymiary konstrukcji wynoszą 260 × 1773 × 250 mm (szer. × wys. × gł.). Rozdzielnica posiada również skośny daszek.

Rozwiązanie sprawdzi się szczególnie w przypadku nowych przyłączy energetycznych, gdzie zgodnie z projektem lub warunkami przyłączenia układ pomiarowy powinien znajdować się jako niezależna konstrukcja wolnostojąca.

Trójfazowa rozdzielnica licznikowa zgodna z wymaganiami

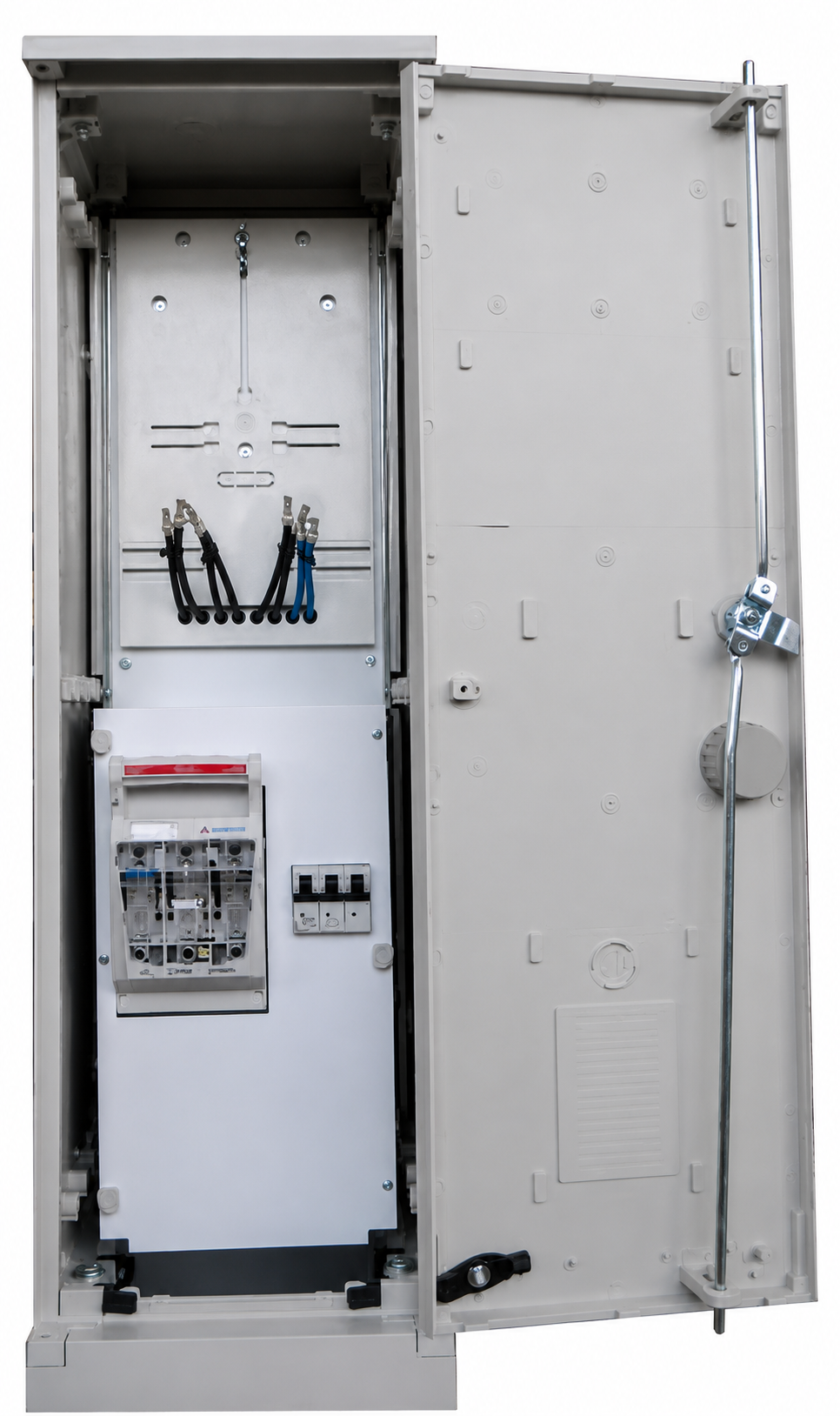

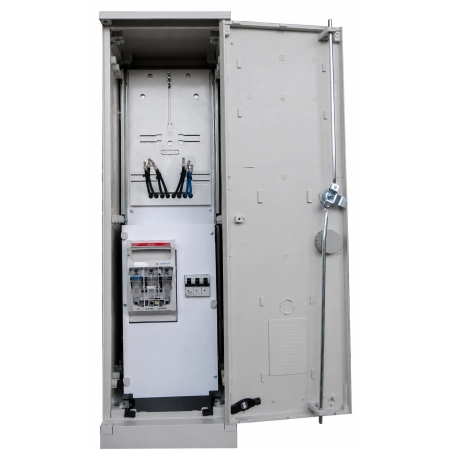

Rozdzielnica RL26x177-G0084 została przystosowana do montażu trójfazowego licznika energii elektrycznej. Wewnątrz znajduje się tablica licznikowa oraz kompletna aparatura zabezpieczająca niezbędna do wykonania układu pomiarowego.

Jako zabezpieczenie przedlicznikowe zastosowano rozłącznik bezpiecznikowy RBK00-160A wyposażony we wkładki 3 × 50 A. Aparatura przedlicznikowa została umieszczona w obudowie umożliwiającej plombowanie.

Po stronie instalacji odbiorczej zastosowano ogranicznik mocy ETIMAT 3P 25 A. Sklep umożliwia również wybór innych wartości ogranicznika mocy, co pozwala dopasować konfigurację do parametrów konkretnego przyłącza.

Zacisk PEN i przygotowanie do sieci TN-C oraz TN-S

Rozdzielnica została wyposażona w zacisk PEN 2 × 50 mm², na którym wykonywany jest rozdział przewodu PEN na przewody PE i N. Konstrukcja umożliwia również podłączenie przewodu uziemiającego.

Dzięki temu model RL26x177-G0084 jest przeznaczony do zastosowania w sieciach TN-C oraz TN-S. Komplet wewnętrznego okablowania rozdzielnicy wykonano przewodem LGY 16 mm².

Najważniejsze zalety rozdzielnicy RL26x177-G0084

• przeznaczona do montażu wolnostojącego,
• zintegrowany fundament przystosowany do wkopania w ziemię,
• przygotowana do zabudowy trójfazowego licznika energii elektrycznej,
• obudowa wykonana z wytrzymałego poliestru termoutwardzalnego,
• wysoka odporność materiału na promieniowanie UV,
• zabezpieczenie przedlicznikowe RBK00-160A,
• wkładki bezpiecznikowe 3 × 50 A,
• ogranicznik mocy ETIMAT 3P 25 A,
• aparatura przedlicznikowa w obudowie przystosowanej do plombowania,
• tablica przygotowana do montażu licznika energii,
• zacisk PEN 2 × 50 mm²,
• możliwość rozdziału PEN na PE i N,
• komplet okablowania LGY 16 mm²,
• możliwość zastosowania w sieciach TN-C oraz TN-S,
• klamka przystosowana do wkładki Master Key lub zamykania na kłódkę,
• skośny daszek.

Parametry techniczne

Model: RL26x177-G0084
Rodzaj: rozdzielnica licznikowa / złącze pomiarowe
Liczba faz: 3
Montaż: wolnostojący
Fundament: przystosowany do wkopania w ziemię
Wymiary (szer. × wys. × gł.): 260 × 1773 × 250 mm
Materiał obudowy: poliester termoutwardzalny
Konstrukcja: skośny daszek
Zabezpieczenie przedlicznikowe: rozłącznik bezpiecznikowy RBK00-160A
Wkładki bezpiecznikowe: 3 × 50 A
Ogranicznik mocy: ETIMAT 3P 25 A
Tablica licznikowa: 1 szt. – do zabudowy licznika energii elektrycznej
Zacisk PEN: 2 × 50 mm²
Okablowanie: LGY 16 mm²
Układ sieci: TN-C, TN-S
Zamknięcie: klamka przystosowana do wkładki Master Key lub zamknięcia za pomocą kłódki.

Zastosowanie rozdzielnicy licznikowej RL26x177-G0084

Rozdzielnica licznikowa RL26x177-G0084 na fundamencie przeznaczona jest do budowy zewnętrznych punktów pomiarowych energii elektrycznej. Może znaleźć zastosowanie przy przyłączach energetycznych:

• domów jednorodzinnych,
• budynków mieszkalnych,
• obiektów gospodarczych,
• garaży i warsztatów,
• obiektów handlowych i usługowych,
• niewielkich obiektów przemysłowych,
• nowych inwestycji budowlanych,
• posesji wymagających wolnostojącej szafki licznikowej.

Fundament do wkopania w ziemię umożliwia ustawienie rozdzielnicy w odpowiednio wybranym miejscu działki, zgodnie z projektem instalacji i warunkami technicznymi przyłączenia.

Solidna obudowa poliestrowa do zastosowań zewnętrznych

Obudowa rozdzielnicy została wykonana z poliestru termoutwardzalnego, który zapewnia dobre właściwości mechaniczne i elektryczne. Wysoka odporność materiału na promieniowanie UV ogranicza negatywny wpływ długotrwałego nasłonecznienia na obudowę.

Jest to szczególnie istotne w przypadku wolnostojących rozdzielnic licznikowych, które przez cały okres użytkowania pozostają narażone na działanie warunków zewnętrznych.

Dlaczego warto wybrać RL26x177-G0084?

RL26x177-G0084 łączy w jednej konstrukcji obudowę licznikową, fundament, tablicę pod licznik oraz niezbędną aparaturę zabezpieczającą. Zastosowanie rozłącznika RBK00-160A, ogranicznika mocy ETIMAT, zacisku PEN oraz kompletnego okablowania pozwala otrzymać funkcjonalne rozwiązanie przeznaczone do wykonania trójfazowego punktu pomiarowego.

Konstrukcja zgodna z wymaganiami oraz możliwość montażu bezpośrednio w gruncie sprawiają, że jest to praktyczny wybór dla inwestorów poszukujących kompletnej rozdzielnicy licznikowej z fundamentem.
