Rozdzielnica licznikowa RL26x88-G0083

Rozdzielnica licznikowa RL26x88-G0083 to kompletne złącze pomiarowe przeznaczone do montażu na elewacji budynku oraz zabudowy trójfazowego licznika energii elektrycznej. Rozdzielnica służy do wykonania punktu pomiarowego umożliwiającego rozliczanie zużycia energii elektrycznej z operatorem sieci. Model został przystosowany do przyłącza trójfazowego i wykonany zgodnie z wymaganiami Zakładu Energetycznego.

Solidna konstrukcja, kompletna aparatura oraz obudowa wykonana z poliestru termoutwardzalnego sprawiają, że RL26x88-G0083 jest praktycznym rozwiązaniem do wykonywania zewnętrznych układów pomiarowych w budynkach mieszkalnych, gospodarczych i użytkowych.

Rozdzielnica licznikowa do montażu na elewacji

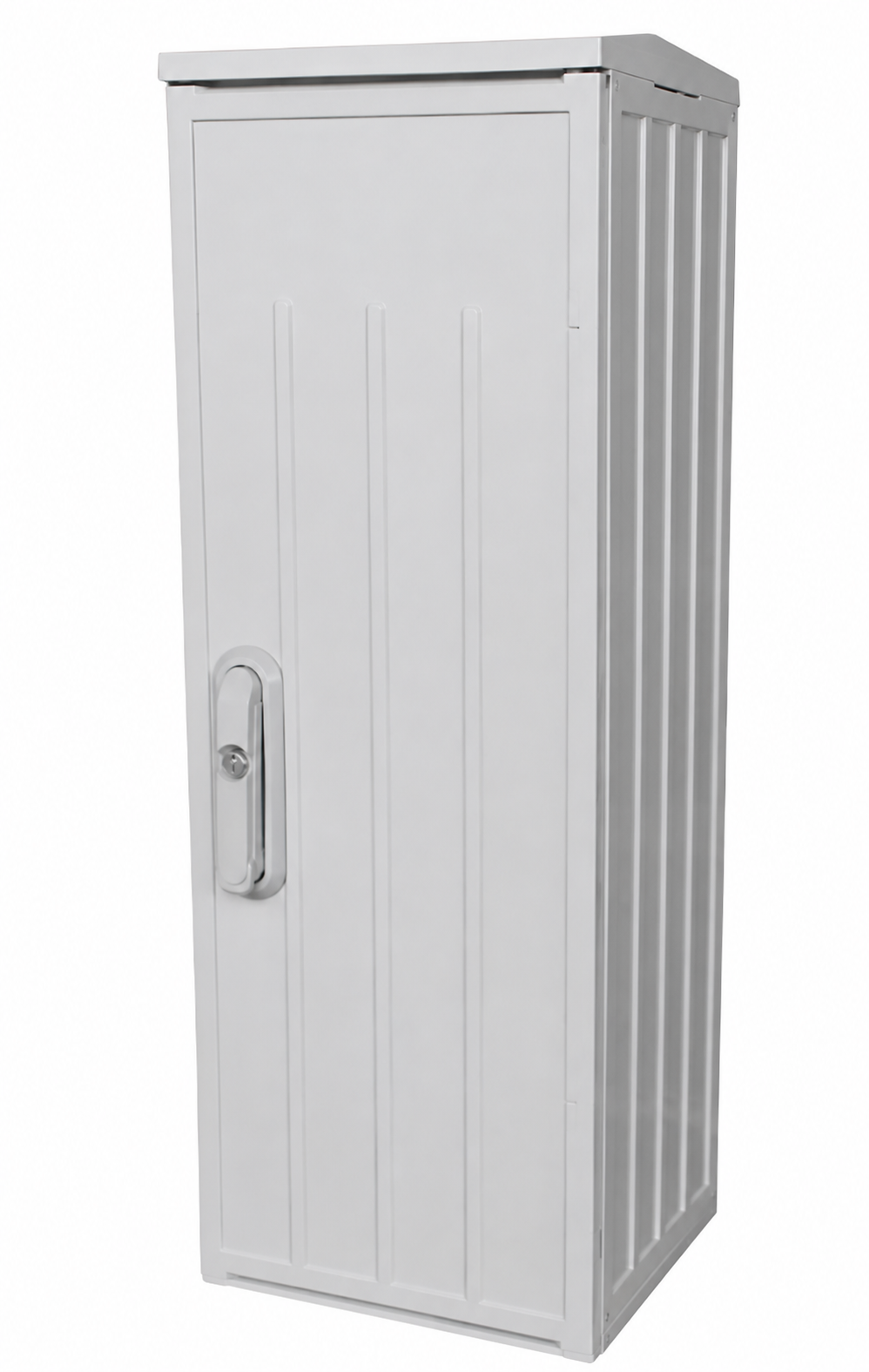

Model RL26x88-G0083 został wyposażony w specjalne uchwyty umożliwiające stabilny montaż rozdzielnicy bezpośrednio na ścianie budynku. Obudowa ma wymiary 260 × 883 × 250 mm i posiada skośny daszek, który stanowi dodatkowy element konstrukcyjny przy zastosowaniu rozdzielnicy na zewnątrz.

Obudowę wykonano z poliestru termoutwardzalnego, charakteryzującego się bardzo dobrymi właściwościami elektrycznymi i mechanicznymi. Materiał wykazuje również wysoką odporność na promieniowanie UV, co jest szczególnie istotne w przypadku rozdzielnic instalowanych na elewacjach i przez długi czas narażonych na działanie światła słonecznego.

Trójfazowy układ pomiarowy

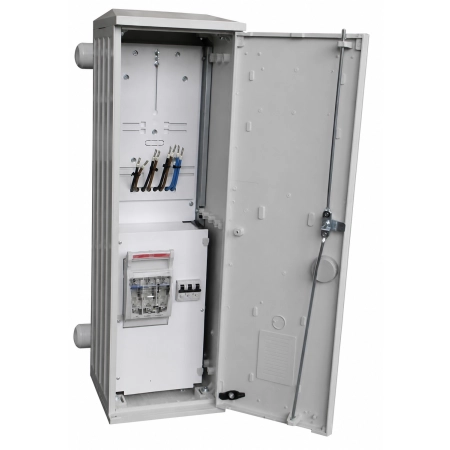

Rozdzielnica RL26x88-G0083 została przygotowana do montażu trójfazowego licznika energii elektrycznej. Wewnątrz znajduje się tablica licznikowa przeznaczona do jego zabudowy oraz kompletna aparatura zabezpieczająca.

Jako zabezpieczenie przedlicznikowe zastosowano rozłącznik bezpiecznikowy RBK00-160A z trzema wkładkami 50 A. Aparatura przedlicznikowa umieszczona jest w obudowie umożliwiającej plombowanie.

Rozdzielnica posiada również ogranicznik mocy ETIMAT 3P 25 A, stanowiący zabezpieczenie instalacji po stronie odbiorcy.

Zacisk PEN i obsługa sieci TN-C oraz TN-S

Istotnym elementem wyposażenia rozdzielnicy jest zacisk PEN 2 × 50 mm². W tym miejscu możliwe jest wykonanie rozdziału przewodu PEN na przewody ochronny PE i neutralny N, a także podłączenie przewodu uziemiającego.

Dzięki zastosowanej konfiguracji rozdzielnica licznikowa RL26x88-G0083 jest przeznaczona do pracy w sieciach TN-C oraz TN-S. Wewnętrzne połączenia wykonano przewodem LGY 16 mm².

Najważniejsze zalety rozdzielnicy RL26x88-G0083

• przeznaczona do montażu na elewacji budynku,
• przystosowana do zabudowy trójfazowego licznika energii elektrycznej,
• trwała obudowa z poliestru termoutwardzalnego,
• wysoka odporność materiału na promieniowanie UV,
• zabezpieczenie przedlicznikowe RBK00-160A,
• komplet wkładek bezpiecznikowych 3 × 50 A,
• ogranicznik mocy ETIMAT 3P 25 A,
• tablica przygotowana do zabudowy licznika,
• aparatura przedlicznikowa przystosowana do plombowania,
• zacisk PEN 2 × 50 mm²,
• możliwość rozdziału przewodu PEN na PE i N,
• kompletne okablowanie przewodem LGY 16 mm²,
• możliwość zastosowania w sieciach TN-C i TN-S,
• klamka umożliwiająca zastosowanie wkładki Master Key lub zamknięcie na kłódkę,
• skośny daszek,
• przygotowane dławiki kablowe.

Parametry techniczne

Model: RL26x88-G0083
Rodzaj: rozdzielnica licznikowa / złącze pomiarowe
Liczba faz: 3
Miejsce montażu: elewacja budynku
Wymiary (szer. × wys. × gł.): 260 × 883 × 250 mm
Materiał obudowy: poliester termoutwardzalny
Konstrukcja: skośny daszek
Montaż: uchwyty do montażu na elewacji
Zabezpieczenie przedlicznikowe: rozłącznik bezpiecznikowy RBK00-160A
Wkładki bezpiecznikowe: 3 × 50 A
Ogranicznik mocy: ETIMAT 3P 25 A
Tablica licznikowa: 1 szt. – do zabudowy licznika energii elektrycznej
Zacisk PEN: 2 × 50 mm²
Okablowanie: LGY 16 mm²
Dławik przewodu zasilającego: PG29
Dławik przewodu odpływowego: PG29
Dławik przewodu uziemiającego: PG16
Obsługiwane układy sieci: TN-C, TN-S
Zamknięcie: klamka przystosowana do wkładki Master Key lub zamknięcia na kłódkę.

Zastosowanie rozdzielnicy licznikowej RL26x88-G0083

Rozdzielnica licznikowa na elewację RL26x88-G0083 znajduje zastosowanie wszędzie tam, gdzie warunki przyłączenia przewidują umieszczenie układu pomiarowego na zewnętrznej ścianie obiektu. Może być wykorzystywana m.in. w instalacjach elektrycznych:

• domów jednorodzinnych,
• budynków mieszkalnych,
• budynków gospodarczych,
• garaży i warsztatów,
• obiektów usługowych,
• niewielkich obiektów handlowych i przemysłowych.

Kompaktowa szerokość obudowy oraz elewacyjny sposób montażu sprawiają, że model RL26x88-G0083 jest dobrym rozwiązaniem w miejscach, w których potrzebna jest trójfazowa szafka licznikowa montowana bezpośrednio na ścianie budynku.

Dlaczego warto wybrać RL26x88-G0083?

Połączenie wytrzymałej obudowy poliestrowej, zabezpieczenia RBK00, ogranicznika mocy ETIMAT oraz kompletnego okablowania pozwala zastosować rozdzielnicę jako gotową bazę punktu pomiarowego.

Przystosowanie do montażu na elewacji oraz możliwość zastosowania w układach TN-C i TN-S sprawiają, że RL26x88-G0083 jest funkcjonalnym rozwiązaniem dla trójfazowych przyłączy energetycznych wymagających zewnętrznej lokalizacji licznika energii elektrycznej.
