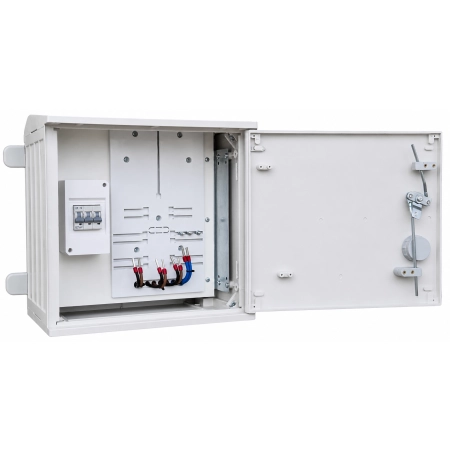

Rozdzielnica licznikowa RL40x40-G0069 to kompletna skrzynka pomiarowa przeznaczona do zabudowy jednego trójfazowego licznika energii elektrycznej. Model wykonany jest w wersji elewacyjnej, dzięki czemu może być montowany bezpośrednio na ścianie budynku. Rozwiązanie sprawdzi się przy wykonywaniu nowych przyłączy energetycznych oraz podczas modernizacji istniejących układów pomiarowych.

Rozdzielnica posiada przygotowane miejsce na licznik energii elektrycznej, wyłącznik nadprądowy 3P C25A, listwę zaciskową 5x35 mm² oraz kompletne okablowanie wewnętrzne wykonane przewodem LGY 10 mm². Aparatura przedlicznikowa znajduje się w części przystosowanej do plombowania.

Zastosowanie wytrzymałej obudowy z poliestru termoutwardzalnego zapewnia wysoką odporność na warunki związane z użytkowaniem na zewnątrz budynku. Stopień ochrony IP44 oraz odporność materiału na promieniowanie UV sprawiają, że rozdzielnica może być stosowana jako zewnętrzna skrzynka licznikowa.

Rozdzielnica licznikowa 3-fazowa na elewację

Model RL40x40-G0069 przeznaczony jest do wykonania bezpośredniego, trójfazowego układu pomiarowego. Wewnątrz znajduje się tablica umożliwiająca montaż jednego licznika energii elektrycznej.

Wykonanie elewacyjne pozwala na zamontowanie całej rozdzielnicy bezpośrednio na ścianie budynku. Jest to praktyczna alternatywa dla rozdzielnic wolnostojących na fundamencie, szczególnie gdy warunki przyłączenia umożliwiają lokalizację układu pomiarowego na elewacji.

Rozdzielnica może być stosowana w instalacjach pracujących w układzie sieci TN-C oraz TN-S.

Wyłącznik nadprądowy 3P C25A

W rozdzielnicy zastosowano trójfazowy wyłącznik nadprądowy C25A, pełniący funkcję zabezpieczenia przedlicznikowego.

Wyłącznik nadprądowy zabezpiecza instalację przed skutkami przeciążeń oraz zwarć. Charakterystyka C jest przeznaczona do obwodów, w których mogą występować zwiększone prądy rozruchowe.

Aparatura przedlicznikowa została umieszczona w części przystosowanej do plombowania, co pozwala na odpowiednie zabezpieczenie dostępu do elementów znajdujących się przed układem pomiarowym.

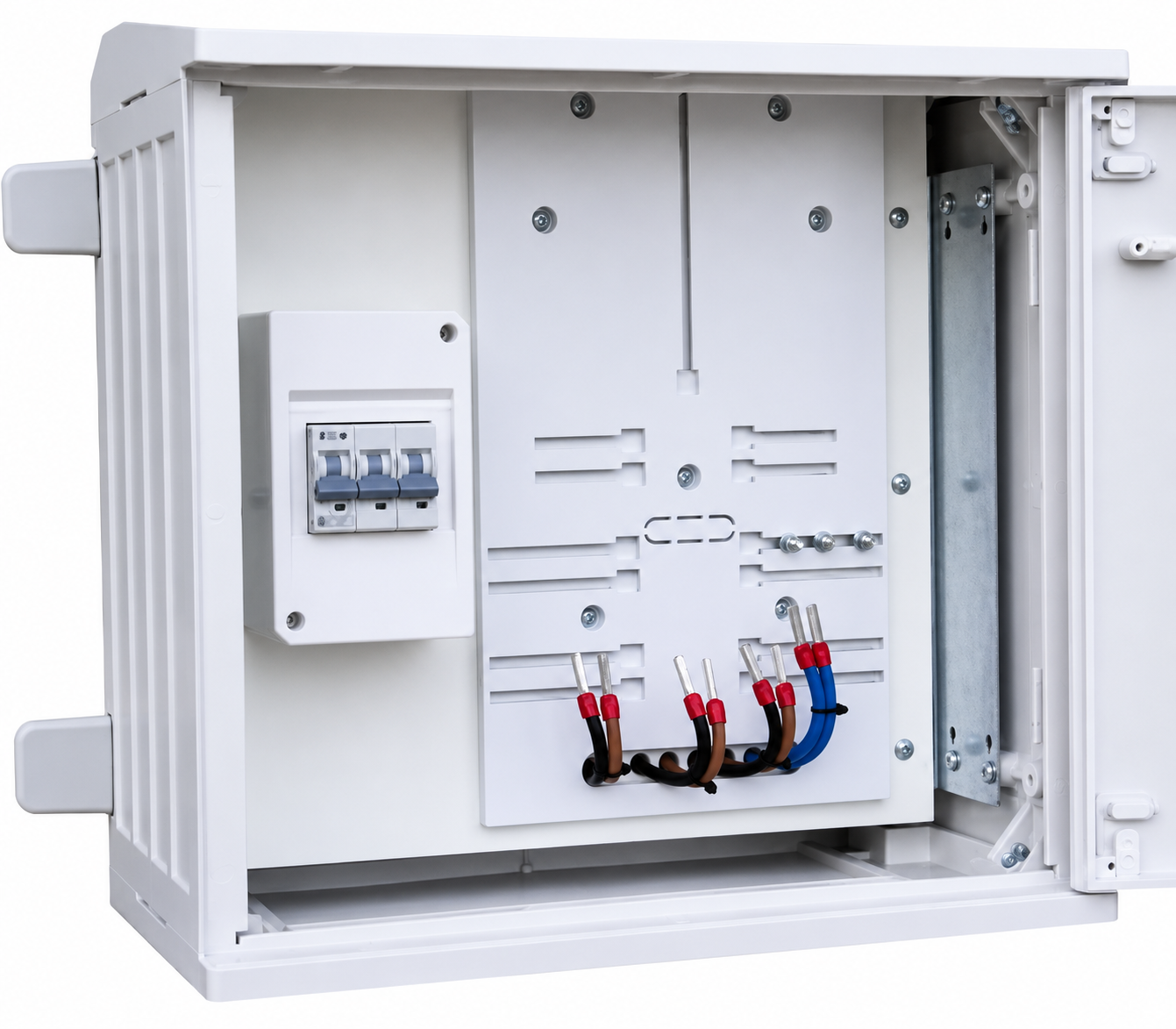

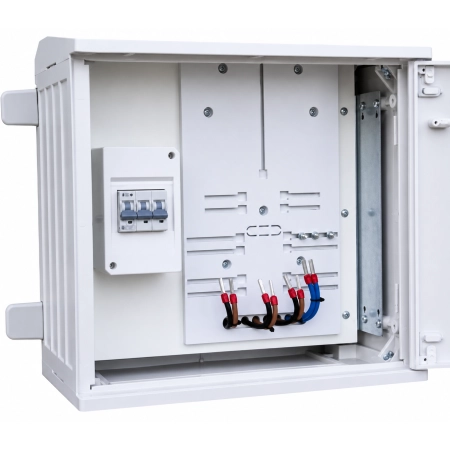

Miejsce na trójfazowy licznik energii

Rozdzielnica posiada tablicę licznikową przygotowaną do montażu jednego trójfazowego licznika energii elektrycznej.

Odpowiednie rozmieszczenie aparatury umożliwia zachowanie czytelnego podziału pomiędzy częścią pomiarową a zabezpieczeniem przedlicznikowym.

Dzięki temu rozdzielnica może stanowić kompletną bazę do wykonania układu pomiarowego wykorzystywanego do rozliczania poboru energii elektrycznej.

Listwa zaciskowa 5x35 mm²

Model wyposażony jest w listwę zaciskową 5x35 mm², która umożliwia wykonanie połączenia pomiędzy układem pomiarowym a instalacją odbiorczą budynku.

Odpowiednio dobrane zaciski ułatwiają uporządkowane prowadzenie przewodów oraz wykonanie połączeń instalacyjnych.

Rozdzielnica posiada również kompletne okablowanie przewodem LGY 10 mm², dzięki czemu część wewnętrznych połączeń jest już przygotowana.

Gotowa i okablowana rozdzielnica licznikowa

Jedną z najważniejszych zalet modelu RL40x40-G0069 jest przygotowane okablowanie wewnętrzne.

Zastosowanie przewodów LGY 10 mm² oraz fabrycznie rozmieszczonej aparatury ogranicza zakres prac koniecznych do wykonania podczas montażu rozdzielnicy na obiekcie.

Uporządkowany układ elementów ułatwia również późniejszą kontrolę i serwis instalacji.

Obudowa z poliestru termoutwardzalnego

Rozdzielnica została wykonana w obudowie z poliestru termoutwardzalnego. Materiał ten charakteryzuje się bardzo dobrymi właściwościami izolacyjnymi, odpornością mechaniczną oraz odpornością na działanie promieniowania UV.

Jest to szczególnie istotne w przypadku rozdzielnic licznikowych montowanych na elewacjach, gdzie obudowa jest stale narażona na działanie czynników zewnętrznych.

Stopień ochrony IP44 zapewnia ochronę przed ciałami obcymi o określonej wielkości oraz bryzgami wody zgodnie z zakresem tej klasy ochronności.

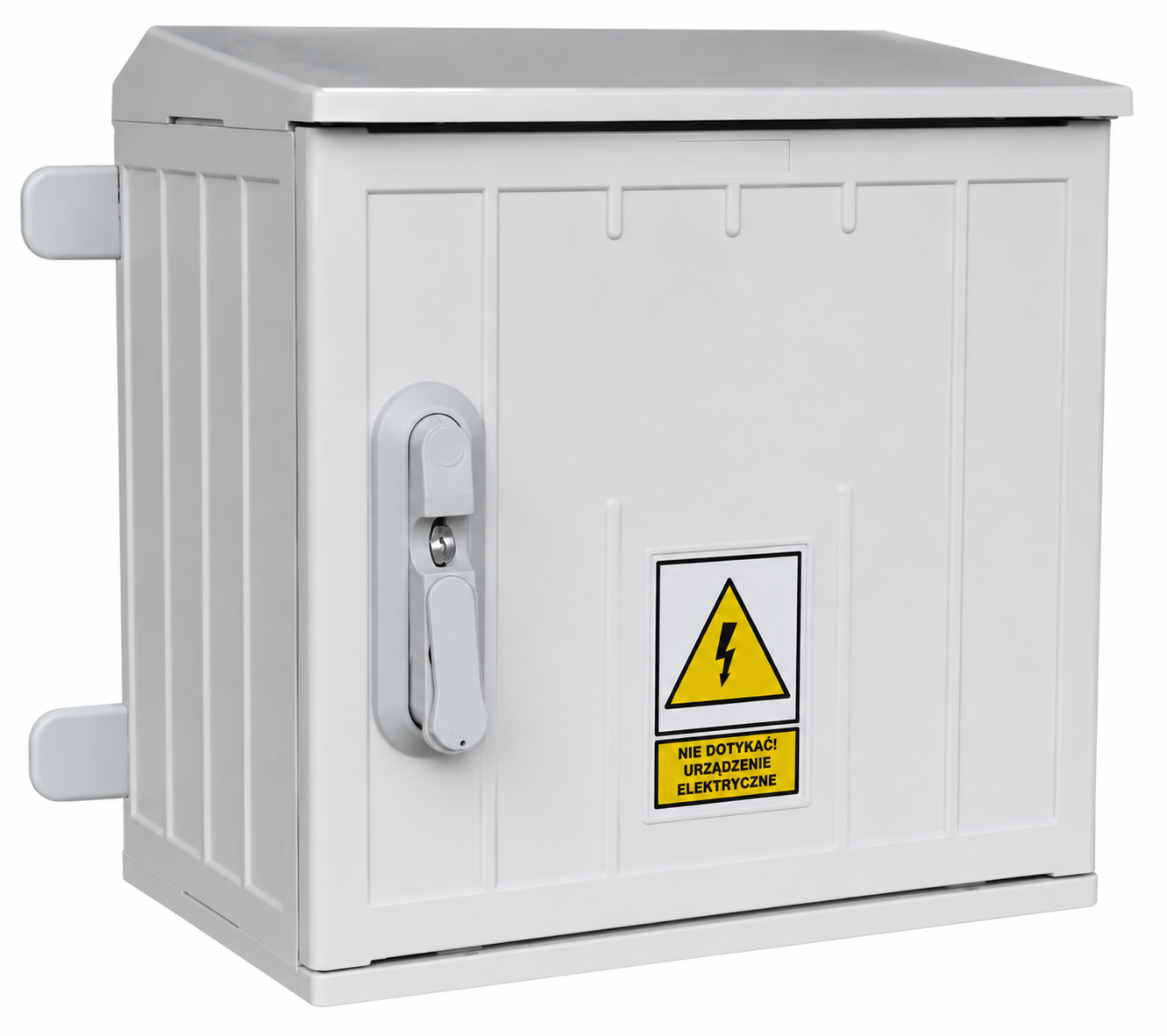

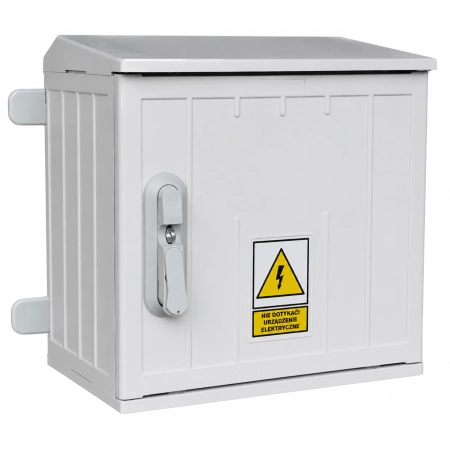

Elewacyjna skrzynka licznikowa – wygodny montaż

Konstrukcja typu E – elewacja przeznaczona jest do montażu bezpośrednio na ścianie budynku.

Takie rozwiązanie pozwala uniknąć wykonywania fundamentu oraz instalowania dodatkowej wolnostojącej szafy licznikowej. Może być szczególnie korzystne w przypadku budynków położonych blisko granicy działki lub tam, gdzie warunki techniczne pozwalają na umieszczenie punktu pomiarowego na elewacji.

Skośny daszek stanowi dodatkowy element konstrukcyjny obudowy przeznaczonej do zastosowania zewnętrznego.

Najważniejsze zalety

• kompletna rozdzielnica licznikowa 3-fazowa,
• model RL40x40-G0069,
• wersja elewacyjna,
• montaż bezpośrednio na ścianie budynku,
• miejsce na jeden trójfazowy licznik energii,
• wyłącznik nadprądowy 3P C25A,
• aparatura przedlicznikowa w części przystosowanej do plombowania,
• listwa zaciskowa 5x35 mm²,
• kompletne okablowanie LGY 10 mm²,
• obudowa z poliestru termoutwardzalnego,
• odporność na promieniowanie UV,
• stopień ochrony IP44,
• skośny daszek,
• możliwość zastosowania w sieciach TN-C i TN-S,
• wygodny dostęp do układu pomiarowego.

Parametry techniczne

Typ produktu: rozdzielnica licznikowa / skrzynka pomiarowa
Model: RL40x40-G0069
Rodzaj układu: 3-fazowy
Liczba tablic licznikowych: 1
Rodzaj pomiaru: bezpośredni
Sposób montażu: elewacyjny
Przeznaczenie: montaż trójfazowego licznika energii elektrycznej
Obsługiwane układy sieci: TN-C, TN-S

Wyposażenie

Zabezpieczenie przedlicznikowe: wyłącznik nadprądowy 3P C25A
Tablica licznikowa: 1 × do montażu licznika energii elektrycznej
Listwa zaciskowa: 5x35 mm²
Okablowanie: komplet, przewód LGY 10 mm²
Aparatura przedlicznikowa: w części przystosowanej do plombowania
Daszek: skośny
Wykonanie: elewacyjne

Obudowa

Materiał obudowy: poliester termoutwardzalny
Odporność na promieniowanie UV: tak
Stopień ochrony: IP44
Sposób montażu: na elewacji budynku

Zastosowanie rozdzielnicy licznikowej

Rozdzielnica licznikowa RL40x40-G0069 przeznaczona jest do wykonywania bezpośrednich trójfazowych układów pomiarowych. Może być wykorzystywana jako element przyłącza energetycznego zapewniający miejsce na licznik energii oraz zabezpieczenie przedlicznikowe.

Rozdzielnica sprawdzi się m.in. w instalacjach zasilających:

• domy jednorodzinne,
• budynki mieszkalne,
• garaże,
• warsztaty,
• budynki gospodarcze,
• lokale użytkowe,
• niewielkie obiekty usługowe.

Wykonanie elewacyjne jest szczególnie praktyczne w sytuacjach, w których punkt pomiarowy może zostać umieszczony bezpośrednio na ścianie budynku. Pozwala to ograniczyć zakres prac ziemnych oraz wyeliminować konieczność stosowania fundamentu pod wolnostojącą rozdzielnicę.

Połączenie trójfazowej tablicy licznikowej, zabezpieczenia C25A, listwy 5x35 mm² oraz gotowego okablowania LGY 10 mm² zapewnia funkcjonalną bazę do wykonania układu pomiarowego.
