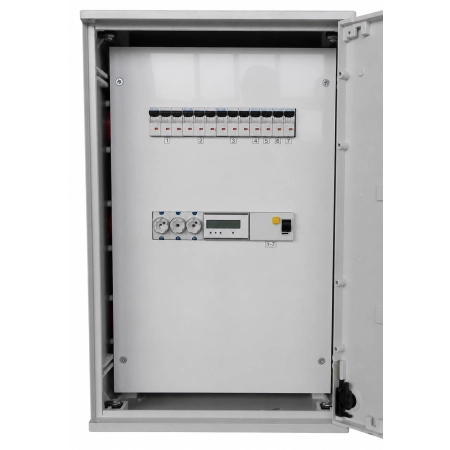

Rozdzielnica budowlana RB40x60-G0036

Rozdzielnica budowlana RB40x60-G0036 to rozbudowany punkt dystrybucji energii elektrycznej przeznaczony do zasilania placów budowy, działek, terenów kempingowych, obiektów tymczasowych oraz miejsc prowadzenia prac remontowych i instalacyjnych. Model wyposażony jest w elektroniczny, trójfazowy licznik energii elektrycznej 80A, dzięki któremu możliwy jest pomiar zużywanej energii.

Rozdzielnica oferuje aż 11 gniazd elektrycznych – 8 gniazd jednofazowych 230V oraz 3 gniazda trójfazowe 400V. Tak rozbudowana konfiguracja umożliwia jednoczesne zasilanie wielu elektronarzędzi, urządzeń pomocniczych oraz maszyn wymagających zasilania trójfazowego.

Model przeznaczony jest do montażu na elewacji. Obudowa wykonana z poliestru termoutwardzalnego JAKMET charakteryzuje się dobrymi właściwościami elektrycznymi i mechanicznymi oraz wysoką odpornością na promieniowanie UV.

Rozdzielnica budowlana z elektronicznym licznikiem 3-fazowym 80A

Jedną z najważniejszych cech modelu RB40x60-G0036 jest wbudowany elektroniczny licznik energii elektrycznej 3-fazowy 80A.

Pozwala on kontrolować zużycie energii elektrycznej przez urządzenia podłączone do rozdzielnicy, co jest szczególnie praktyczne na placach budowy, działkach, terenach kempingowych oraz wszędzie tam, gdzie wymagane jest rozliczanie lub monitorowanie poboru energii.

Połączenie funkcji pomiarowej z dużą liczbą gniazd 230V i 400V sprawia, że rozdzielnica może pełnić funkcję kompletnego punktu zasilającego.

11 gniazd 230V i 400V

Rozdzielnica RB40x60-G0036 posiada:

• 8 × gniazdo jednofazowe 3P 16A/230V,
• 2 × gniazdo trójfazowe 5P 16A/400V,
• 1 × gniazdo trójfazowe 5P 32A/400V.

Łącznie użytkownik otrzymuje 11 gniazd, dzięki czemu rozdzielnica sprawdzi się w miejscach wymagających jednoczesnego podłączenia wielu odbiorników.

Osiem gniazd 230V pozwala zasilać m.in. elektronarzędzia, oświetlenie oraz urządzenia pomocnicze, natomiast gniazda 400V umożliwiają podłączenie maszyn i urządzeń trójfazowych.

Wyposażenie rozdzielnicy RB40x60-G0036

Rozdzielnica wyposażona jest w:

• 1 × elektroniczny licznik energii elektrycznej 3-fazowy 80A,
• 8 × gniazdo jednofazowe 3P 16A/230V,
• 2 × gniazdo trójfazowe 5P 16A/400V,
• 1 × gniazdo trójfazowe 5P 32A/400V,
• 1 × wyłącznik różnicowoprądowy 63A/30mA AC,
• 1 × zabezpieczenie główne – rozłącznik bezpiecznikowy D02 63A,
• 4 × wyłącznik nadmiarowoprądowy 1P C16A,
• 2 × wyłącznik nadmiarowoprądowy 3P C16A,
• 1 × wyłącznik nadmiarowoprądowy 3P C25A,
• dławik przewodu zasilającego PG29,
• zamek z kluczem,
• możliwość dodatkowego zamknięcia za pomocą kłódki.

Zabezpieczenie główne D02 63A

Rozdzielnica została wyposażona w zabezpieczenie główne w postaci rozłącznika bezpiecznikowego D02 63A.

Ochronę uzupełnia 4-polowy wyłącznik różnicowoprądowy AC, natomiast poszczególne obwody zabezpieczone są wyłącznikami nadprądowymi C16A oraz C25A.

Tak skonfigurowana aparatura umożliwia bezpieczny rozdział energii pomiędzy obwody jedno- i trójfazowe.

Rozdzielnica budowlana do montażu na elewacji

Model RB40x60-G0036 posiada uchwyty umożliwiające montaż bezpośrednio na elewacji budynku.

Rozwiązanie to sprawdzi się wszędzie tam, gdzie potrzebny jest łatwo dostępny, zewnętrzny punkt zasilający bez konieczności stosowania dodatkowego fundamentu lub stojaka.

Konstrukcja posiada również skośny daszek, który jest praktycznym elementem w przypadku rozdzielnic przeznaczonych do eksploatacji na zewnątrz.

Obudowa JAKMET z poliestru termoutwardzalnego

Obudowa rozdzielnicy wykonana została z poliestru termoutwardzalnego JAKMET. Materiał charakteryzuje się bardzo dobrymi właściwościami mechanicznymi i elektrycznymi.

Istotną zaletą jest również wysoka odporność na promieniowanie UV. Dzięki temu obudowa jest odpowiednia do długotrwałego użytkowania na zewnątrz i wykazuje większą odporność na działanie promieni słonecznych niż typowe rozwiązania wykonane z PVC lub ABS.

Parametry techniczne

Podłączenie przewodu do 5×35 mm²

Rozdzielnica umożliwia podłączenie kabla zasilającego o maksymalnym przekroju 5 × 35 mm². Dla przewodu zasilającego zastosowano dławik PG29.

Model przeznaczony jest do zastosowania w układach sieci TN-C oraz TN-S.

Zabezpieczenie przed dostępem osób nieupoważnionych

Drzwi rozdzielnicy wyposażone są w zamek zamykany za pomocą klucza. Dodatkowo klamka została przystosowana do zabezpieczenia przy użyciu kłódki.

Możliwość ograniczenia dostępu do aparatury elektrycznej jest szczególnie przydatna na placach budowy, działkach oraz w innych miejscach użytkowanych przez większą liczbę osób.

Gdzie sprawdzi się RB40x60-G0036?

Rozdzielnica może być wykorzystywana jako:

• rozdzielnica budowlana z licznikiem,
• rozdzielnica elektryczna na plac budowy,
• rozdzielnica budowlana 63A,
• rozdzielnica budowlana 230V/400V,
• rozdzielnica na elewację,
• skrzynka elektryczna na działkę budowlaną,
• rozdzielnica na działkę kempingową,
