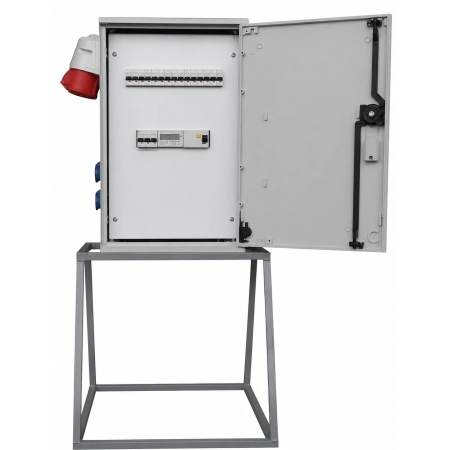

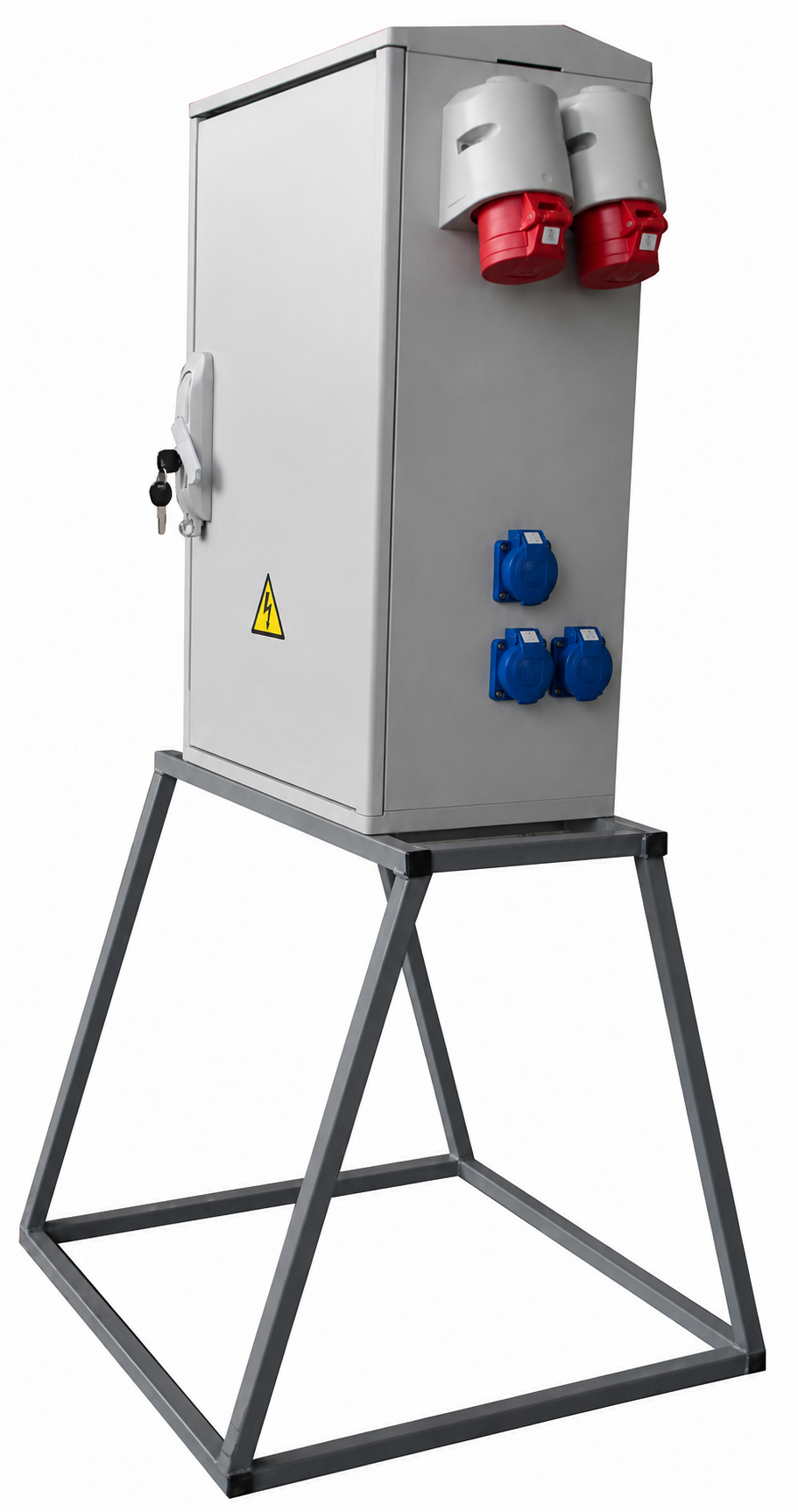

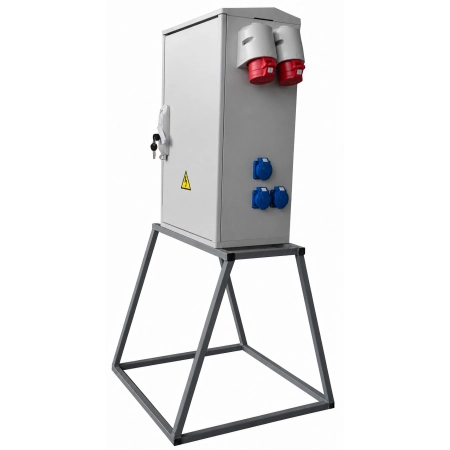

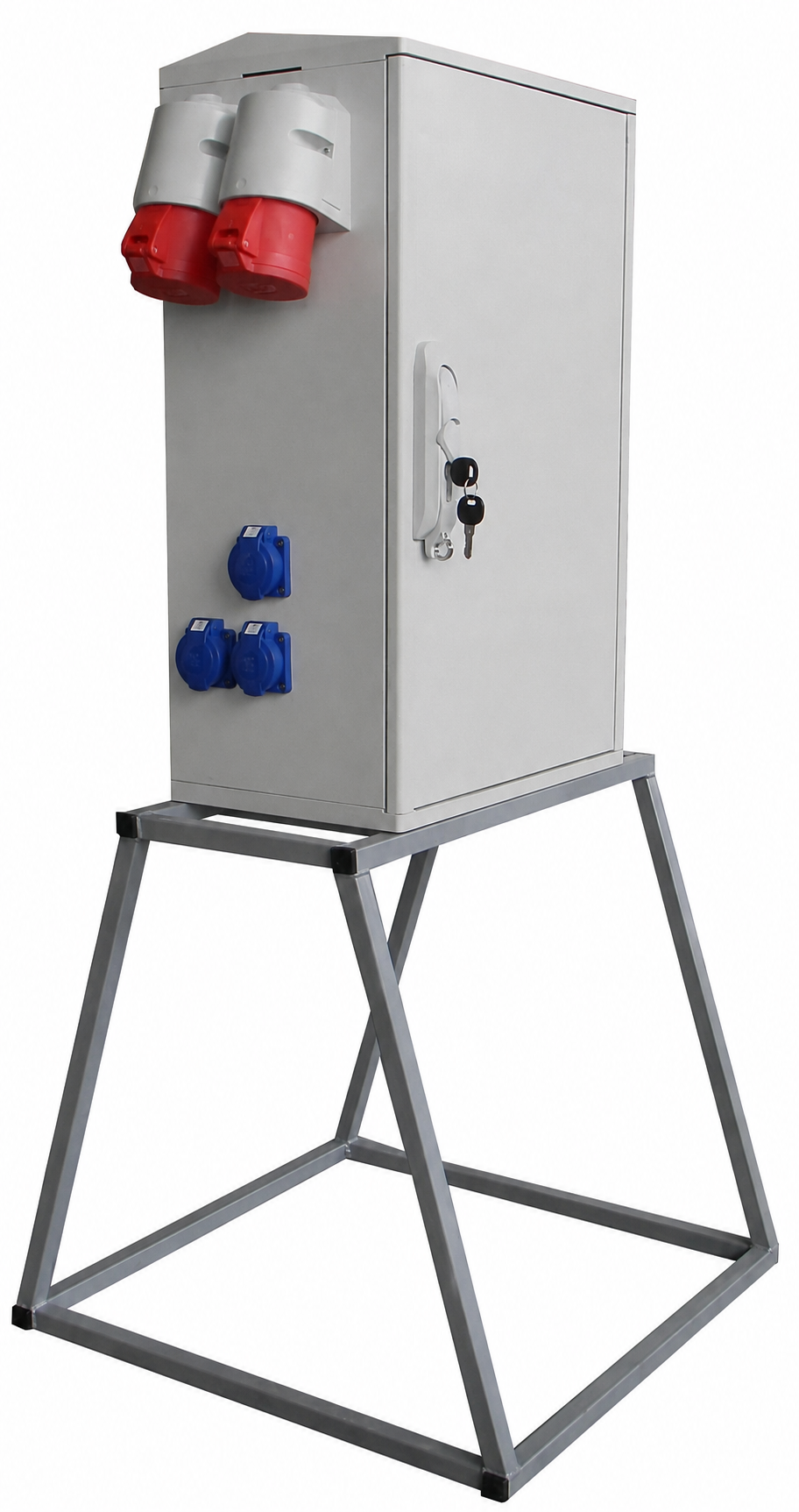

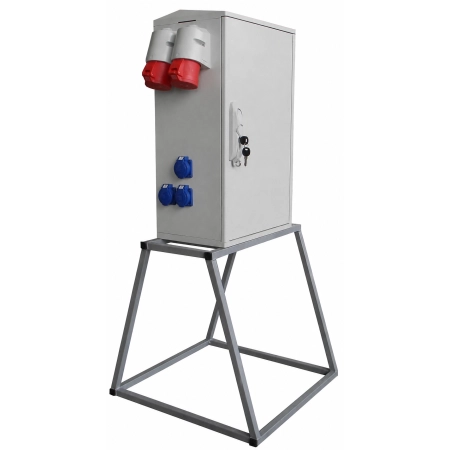

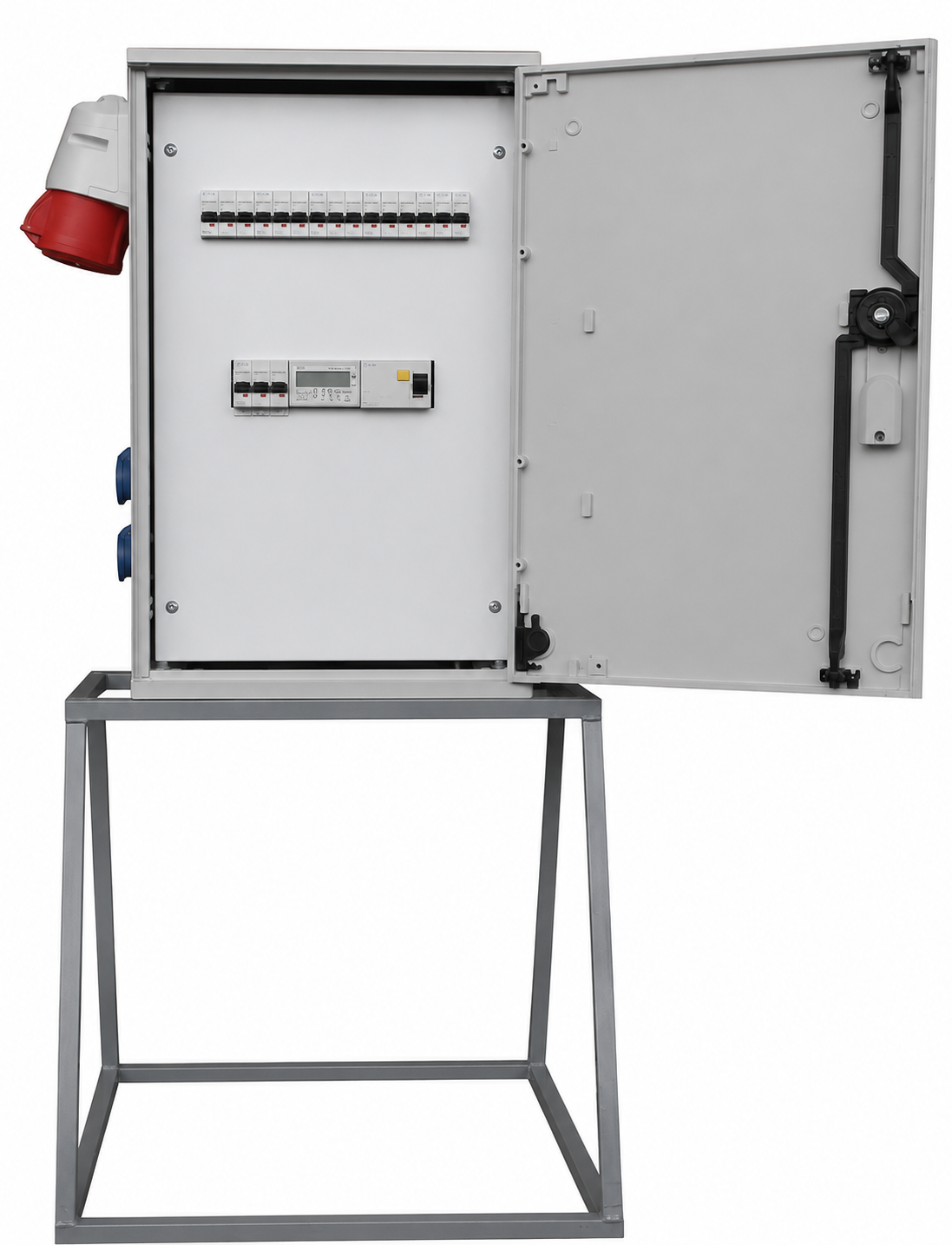

Rozdzielnica budowlana RB40x60-G0045

Rozdzielnica budowlana RB40x60-G0045 to profesjonalny punkt rozdziału energii elektrycznej przeznaczony do zasilania placów budowy, działek, terenów inwestycyjnych, obiektów tymczasowych oraz stanowisk wymagających jednoczesnego dostępu do zasilania jednofazowego i trójfazowego. Model wyposażony jest w elektroniczny licznik energii 3-fazowy 80A, 6 gniazd 230V, 4 gniazda 400V oraz aparaturę zabezpieczającą.

Rozdzielnica została wykonana w solidnej obudowie z poliestru termoutwardzalnego i osadzona na stalowym, cynkowanym ogniowo fundamencie. Konstrukcja umożliwia przenoszenie kompletnego punktu zasilającego, co jest szczególnie praktyczne na zmieniającym się wraz z postępem prac placu budowy.

Rozdzielnica budowlana 63A z licznikiem energii

Model RB40x60-G0045 posiada elektroniczny, trójfazowy licznik energii elektrycznej 80A, umożliwiający pomiar zużycia energii przez urządzenia zasilane za pośrednictwem rozdzielnicy.

Połączenie funkcji rozdziału energii oraz jej pomiaru sprawia, że rozdzielnica dobrze sprawdzi się wszędzie tam, gdzie potrzebna jest bieżąca kontrola zużycia prądu – między innymi na placach budowy, działkach czy terenach inwestycyjnych.

10 gniazd 230V i 400V

Rozdzielnica oferuje szerokie możliwości podłączenia urządzeń jedno- i trójfazowych. Łącznie wyposażona jest w 10 gniazd elektrycznych:

• 6 × gniazdo jednofazowe 3P 16A / 230V
• 2 × gniazdo trójfazowe 5P 16A / 400V
• 2 × gniazdo trójfazowe 5P 32A / 400V

Szczególnie praktyczne są dwa gniazda siłowe 32A/400V, które pozwalają na podłączenie odpowiednich urządzeń i maszyn wymagających zasilania trójfazowego o większym prądzie znamionowym.

Rozdzielnica może zasilać m.in. elektronarzędzia, maszyny budowlane, urządzenia warsztatowe, oświetlenie oraz pozostałe odbiorniki wykorzystywane podczas prac budowlanych, remontowych i instalacyjnych.

Zabezpieczenie główne C63A

Za zabezpieczenie główne rozdzielnicy odpowiada 3-polowy wyłącznik nadmiarowoprądowy C63A.

Oprócz niego rozdzielnica została wyposażona w wyłącznik różnicowoprądowy oraz zabezpieczenia poszczególnych obwodów:

• 1 × wyłącznik różnicowoprądowy 63A / 30mA AC
• 1 × wyłącznik nadmiarowoprądowy 3P C63A – zabezpieczenie główne
• 3 × wyłącznik nadmiarowoprądowy 1P C16A
• 2 × wyłącznik nadmiarowoprądowy 3P C16A
• 2 × wyłącznik nadmiarowoprądowy 3P C20A

Rozbudowana aparatura umożliwia odpowiednie zabezpieczenie obwodów zasilających poszczególne grupy gniazd.

Aparatura

Zastosowanie aparatury stanowi istotny element wyposażenia modelu RB40x60-G0045. Rozdzielnica posiada zarówno zabezpieczenie różnicowoprądowe, jak i wyłączniki nadmiarowoprądowe odpowiedzialne za poszczególne obwody.

Dzięki temu otrzymujemy kompletny punkt rozdziału energii przygotowany do profesjonalnych zastosowań na placach budowy oraz terenach inwestycyjnych.

Obudowa z poliestru termoutwardzalnego

Rozdzielnica wykonana jest na bazie obudowy JAKMET z poliestru termoutwardzalnego. Materiał charakteryzuje się bardzo dobrymi właściwościami mechanicznymi i elektrycznymi.

Wysoka odporność na promieniowanie UV sprawia, że obudowa jest dobrze przystosowana do długotrwałego użytkowania na zewnątrz. W porównaniu z materiałami takimi jak PVC czy ABS poliester termoutwardzalny jest mniej podatny na negatywne skutki długotrwałego działania promieniowania słonecznego.

Konstrukcję uzupełnia skośny daszek, zwiększający funkcjonalność rozdzielnicy w zastosowaniach zewnętrznych.

Stalowy, cynkowany ogniowo fundament

Model RB40x60-G0045 został wyposażony w stalowy fundament zabezpieczony poprzez cynkowanie ogniowe.

Fundament pozwala na stabilne ustawienie rozdzielnicy, a jego konstrukcja umożliwia również jej przenoszenie. Dzięki temu punkt zasilający może być ustawiany w miejscu najlepiej odpowiadającym aktualnemu etapowi prowadzonych prac.

Rozwiązanie to jest szczególnie przydatne na placach budowy, gdzie położenie stanowisk roboczych, elektronarzędzi i maszyn może regularnie się zmieniać.

Podłączenie przewodu 5 × 35 mm²

Rozdzielnica umożliwia podłączenie kabla zasilającego 5 × 35 mm² i posiada dławik przewodu zasilającego PG29.

Model przeznaczony jest do pracy w układach sieci:

• TN-C
• TN-S

Pozwala to na wykorzystanie urządzenia w różnych konfiguracjach instalacji elektrycznych zgodnie z wymaganiami konkretnego obiektu lub inwestycji.

Zamknięcie na klucz i kłódkę

Drzwi rozdzielnicy są zamykane za pomocą zamka i klucza, co umożliwia ograniczenie dostępu do znajdującej się wewnątrz aparatury.

Dodatkowo klamka została przystosowana do zamknięcia za pomocą kłódki. Jest to praktyczne rozwiązanie w przypadku użytkowania rozdzielnicy na ogólnodostępnych placach budowy i terenach inwestycyjnych.

Parametry techniczne

Model: RB40x60-G0045
Typ: rozdzielnica budowlana z licznikiem energii
Wymiary rozdzielnicy: 396 × 640 × 245 mm
Wymiary fundamentu: 530 × 500 × 530 mm
Obudowa: JAKMET, poliester termoutwardzalny
Konstrukcja: skośny daszek
Fundament: stalowy, cynkowany ogniowo, umożliwiający przenoszenie
Licznik energii: elektroniczny, trójfazowy 80A
Gniazda 230V: 6 × 3P 16A
Gniazda 400V 16A: 2 × 5P 16A
Gniazda 400V 32A: 2 × 5P 32A
Wyłącznik różnicowoprądowy: 63A / 30mA AC
Zabezpieczenie główne: 3P C63A
Zabezpieczenia jednofazowe: 3 × 1P C16A
Zabezpieczenia trójfazowe: 2 × 3P C16A + 2 × 3P C20A
Dławik przewodu zasilającego: PG29
Przewód zasilający: 5 × 35 mm²
Dedykowane układy sieci: TN-C, TN-S
Zamknięcie: zamek z kluczem + możliwość zastosowania kłódki

Zastosowanie rozdzielnicy RB40x60-G0045

Rozdzielnica sprawdzi się między innymi jako:

• rozdzielnica budowlana 63A,
• rozdzielnica budowlana z licznikiem,
• rozdzielnica elektryczna na plac budowy,
• rozdzielnica budowlana 230V/400V,
• rozdzielnica z gniazdami 32A 400V,
• punkt zasilania elektronarzędzi,
• punkt zasilania maszyn budowlanych,
• rozdzielnica elektryczna na działkę,
• rozdzielnica na działkę kempingową,
• rozdzielnica do instalacji tymczasowych,
• mobilny punkt zasilający na teren inwestycji.

Najważniejsze zalety

Trójfazowy licznik energii 80A – umożliwia kontrolę zużycia energii elektrycznej.

10 gniazd 230V i 400V – rozbudowana konfiguracja pozwala zasilać wiele urządzeń jedno- i trójfazowych.

2 gniazda 32A/400V – szczególnie przydatne przy zasilaniu odpowiednich maszyn i urządzeń trójfazowych.

Zabezpieczenie główne C63A – 3-polowy wyłącznik nadmiarowoprądowy stanowi główne zabezpieczenie rozdzielnicy.

Aparatura – zabezpieczenia różnicowoprądowe i nadmiarowoprądowe renomowanego producenta.

Stalowy fundament – cynkowana ogniowo konstrukcja zapewnia stabilność i możliwość przenoszenia rozdzielnicy.

Obudowa odporna na UV – poliester termoutwardzalny dobrze sprawdza się podczas użytkowania na zewnątrz.

Możliwość dodatkowego zabezpieczenia kłódką – pomaga ograniczyć dostęp osób nieuprawnionych do aparatury.

Dlaczego warto wybrać RB40x60-G0045?

Rozdzielnica budowlana RB40x60-G0045 to rozbudowany punkt zasilający przeznaczony dla użytkowników potrzebujących jednocześnie zasilania 230V i 400V oraz możliwości pomiaru zużycia energii. Trójfazowy licznik 80A, 10 gniazd, w tym aż dwa gniazda 32A/400V, oraz zabezpieczenie główne C63A sprawiają, że model oferuje szerokie możliwości zastosowania.

Stalowy, cynkowany ogniowo fundament umożliwia stabilne ustawienie i przenoszenie rozdzielnicy, natomiast odporna na promieniowanie UV obudowa poliestrowa dobrze odpowiada wymaganiom związanym z eksploatacją urządzeń elektrycznych na placach budowy i terenach inwestycyjnych.
