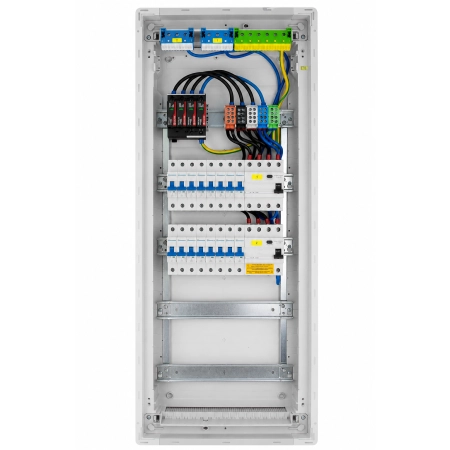

Rozdzielnica modułowa RM5x12-G0059

Rozdzielnica modułowa podtynkowa RM5x12-G0059 to kompletne i profesjonalnie przygotowane rozwiązanie przeznaczone do rozdziału oraz zabezpieczenia instalacji elektrycznych. Pięciorzędowa konstrukcja zapewnia miejsce na 60 modułów, dzięki czemu rozdzielnica sprawdzi się w bardziej rozbudowanych instalacjach elektrycznych w budynkach mieszkalnych, użytkowych, garażach, warsztatach oraz innych obiektach wymagających zastosowania wielu niezależnych obwodów.

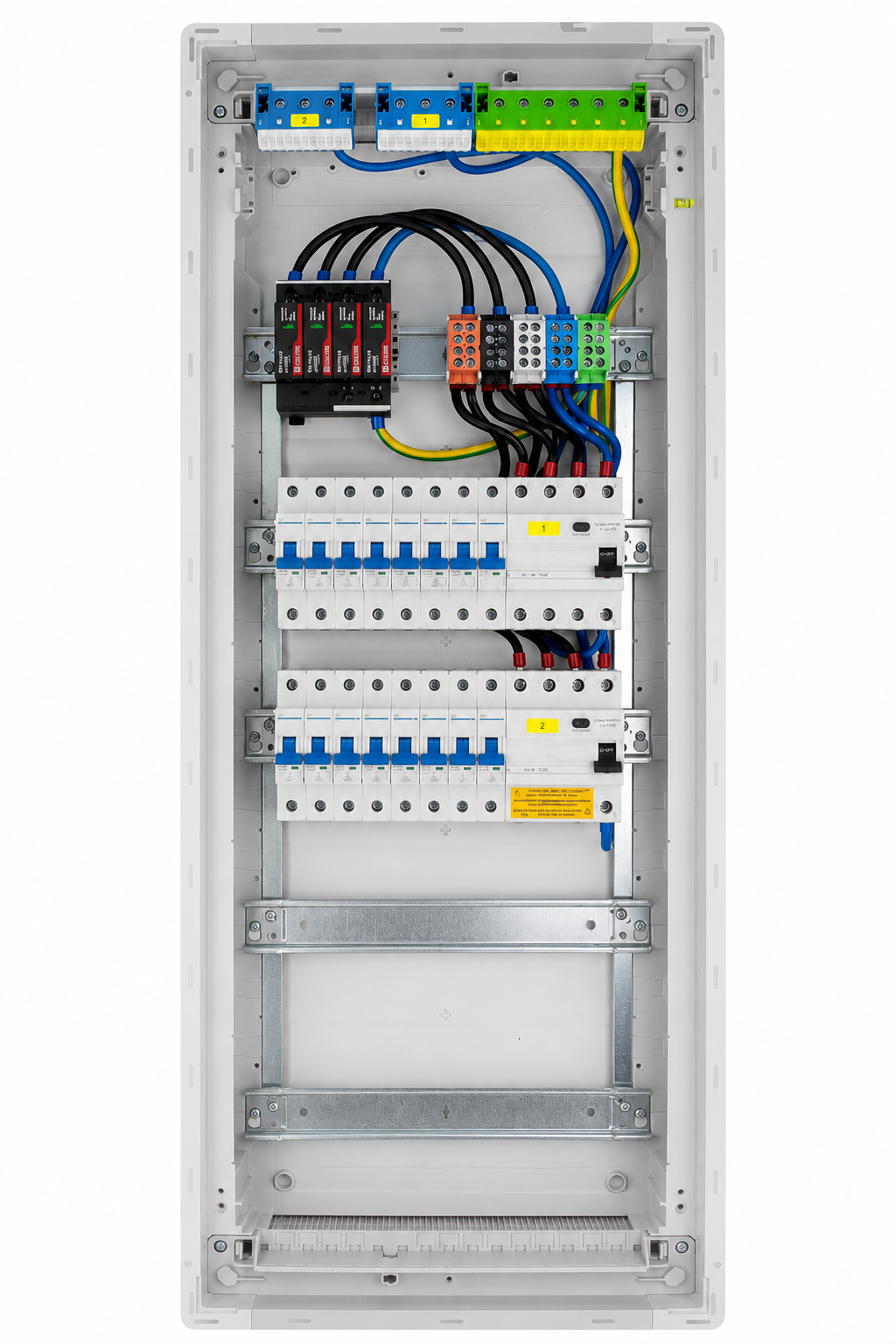

Rozdzielnica jest fabrycznie okablowana i wyposażona w aparaturę zabezpieczeniową, co znacznie ułatwia wykonanie instalacji i ogranicza zakres prac montażowych. W skład wyposażenia wchodzą wyłączniki nadprądowe MCB, wyłączniki różnicowoprądowe RCCB oraz ogranicznik przepięć AC T1+T2 TNS SALTEK.

Kompleksowa ochrona instalacji elektrycznej

Rozdzielnica została wyposażona w zestaw zabezpieczeń umożliwiających ochronę instalacji i podłączonych do niej odbiorników. W jej skład wchodzą:

• 13 × wyłącznik nadprądowy MCB B16A 1P 10 kA VDE,
• 1 × wyłącznik nadprądowy MCB B16A 3P 10 kA VDE,
• 2 × wyłącznik różnicowoprądowy RCCB 40A / 30 mA Typ A 3P+N 10 kA VDE,
• ogranicznik przepięć AC T1+T2 TNS SALTEK,
• zaciski rozgałęźne,
• bloki zacisków neutralnych N,
• bloki zacisków ochronnych PE,
• przygotowane oprzewodowanie wewnętrzne.

Zastosowanie zabezpieczeń nadprądowych pozwala chronić poszczególne obwody przed skutkami przeciążeń i zwarć. Wyłączniki różnicowoprądowe zwiększają poziom ochrony instalacji, natomiast ogranicznik przepięć T1+T2 zabezpiecza instalację i podłączone urządzenia przed skutkami przepięć.

Rozdzielnica podtynkowa 5x12 – aż 60 modułów

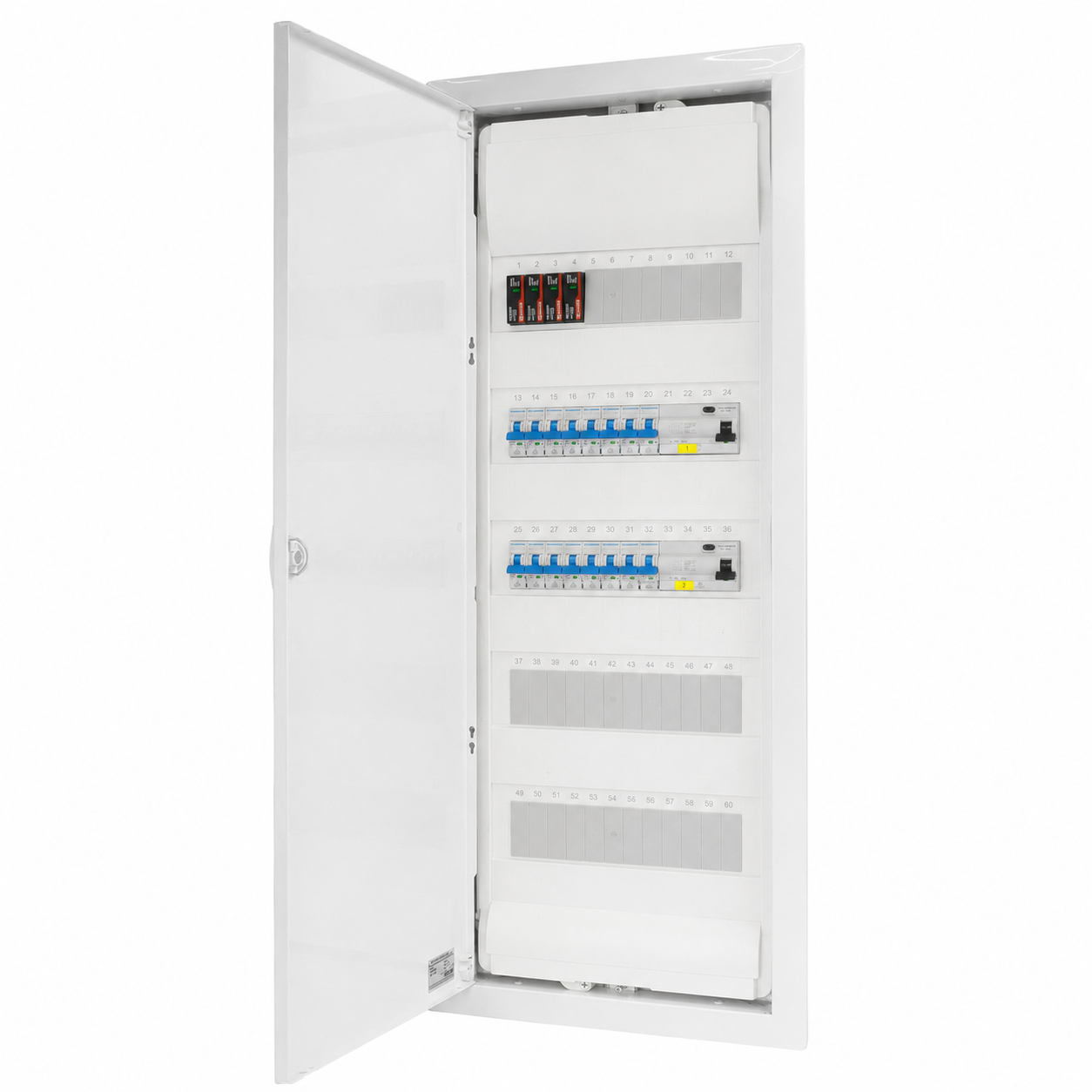

Obudowa została zaprojektowana do montażu podtynkowego. Pięć rzędów po 12 modułów zapewnia łącznie 60 miejsc modułowych, umożliwiając wygodne rozmieszczenie aparatury oraz pozostawienie przestrzeni potrzebnej do rozbudowy instalacji.

Wymiary obudowy z ramką wynoszą 880,5 × 348 × 94,5 mm, natomiast zakres głębokości wbudowania to 90 mm. Biała obudowa w kolorze RAL 9010 pozwala estetycznie wkomponować rozdzielnicę w ścianę pomieszczenia.

Gotowa i okablowana rozdzielnica elektryczna 400V

Dużą zaletą produktu jest przygotowane okablowanie wewnętrzne. Zastosowano przewody H07V-K przeznaczone do wykonania połączeń zasilających, neutralnych oraz ochronnych.

Rozdzielnica pracuje przy napięciu znamionowym 400 V i częstotliwości 50 Hz, dzięki czemu może być wykorzystana w instalacjach trójfazowych wymagających rozbudowanego systemu zabezpieczeń.

Zastosowanie gotowej, wyposażonej rozdzielnicy pozwala ograniczyć czas potrzebny na prefabrykację aparatury na miejscu inwestycji oraz zapewnia uporządkowaną konstrukcję instalacji.

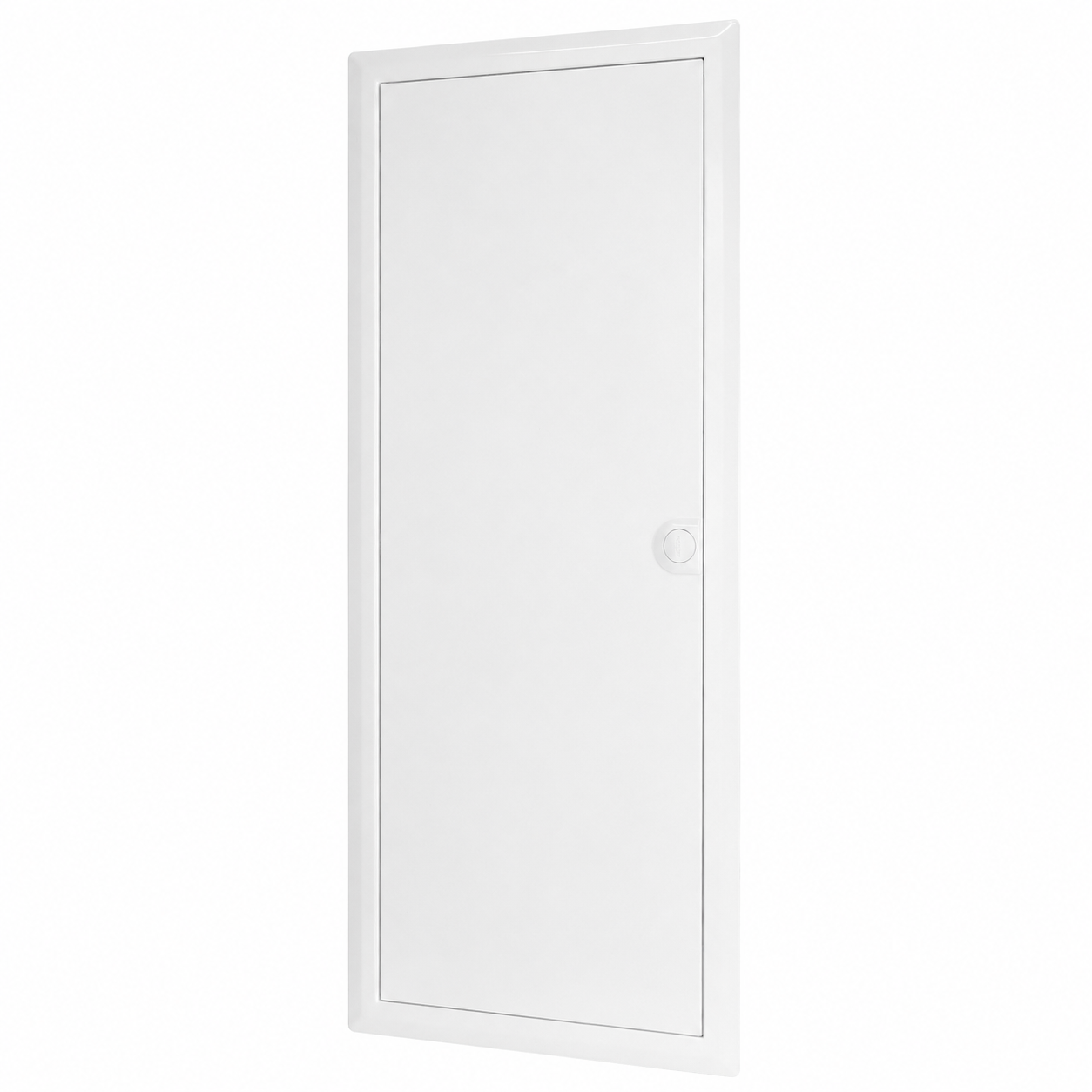

Solidna obudowa podtynkowa

Obudowa wykonana została z tworzywa sztucznego i charakteryzuje się odpornością mechaniczną IK07. Konstrukcja posiada II klasę ochronności, a stopień ochrony obudowy wynosi IP30.

Obudowa jest również odporna na promieniowanie UV i posiada certyfikat VDE. Zastosowana blokada zatrzaskowa zapewnia wygodny dostęp do aparatury podczas prac serwisowych i konserwacyjnych.

Najważniejsze zalety rozdzielnicy

• kompletna rozdzielnica modułowa podtynkowa 5x12,
• aż 60 miejsc modułowych,
• 5 rzędów po 12 modułów,
• przygotowane okablowanie wewnętrzne,
• 14 wyłączników nadprądowych MCB,
• 2 wyłączniki różnicowoprądowe RCCB Typ A,
• ogranicznik przepięć SALTEK AC T1+T2 TNS,
• zaciski rozgałęźne,
• przygotowane zaciski N i PE,
• napięcie znamionowe 400 V,
• obudowa o odporności mechanicznej IK07,
• stopień ochrony IP30,
• II klasa ochronności,
• odporność na promieniowanie UV,
• montaż podtynkowy,
• estetyczna obudowa w kolorze RAL 9010,
• zgodność z normami PN-EN 61439-1 oraz PN-EN 61439-3.

Parametry techniczne

Typ produktu: rozdzielnica modułowa podtynkowa
Model: RM5x12-G0059
Typ montażu: podtynkowy
Liczba rzędów: 5
Liczba modułów: 60 (5x12)
Napięcie znamionowe: 400 V
Częstotliwość znamionowa: 50 Hz
Prąd znamionowy: 40 A
Prąd znamionowy zwarciowy umowny: ≤10 kA

Wyłączniki nadprądowe:
13 × MCB B16A 1P 10 kA VDE
1 × MCB B16A 3P 10 kA VDE

Wyłączniki różnicowoprądowe:
2 × RCCB 40A / 30 mA Typ A 3P+N 10 kA VDE

Ogranicznik przepięć: AC T1+T2 TNS SALTEK
Zaciski neutralne N: tak
Zaciski ochronne PE: tak
Połączenie szyną łączeniową: tak

Wymiary z ramką (W × S × G): 880,5 × 348 × 94,5 mm
Wysokość wbudowania: 865 mm
Szerokość wbudowania: 335 mm
Głębokość wbudowania: 90 mm
Materiał obudowy: tworzywo sztuczne
Kolor: biały RAL 9010
Stopień ochrony: IP30
Odporność mechaniczna: IK07
Klasa ochronności: II
Odporność na promieniowanie UV: tak
Badanie rozżarzonym drutem: 650°C

Zastosowanie

Rozdzielnica elektryczna podtynkowa 5x12 sprawdzi się przede wszystkim w rozbudowanych instalacjach elektrycznych wymagających podziału na wiele niezależnych obwodów. Może być stosowana m.in. w domach jednorodzinnych, mieszkaniach, garażach, warsztatach, budynkach usługowych oraz innych obiektach wyposażonych w instalację trójfazową 400 V.

Połączenie dużej liczby miejsc modułowych, gotowego okablowania oraz zabezpieczeń MCB, RCCB i ochrony przeciwprzepięciowej sprawia, że jest to funkcjonalne rozwiązanie dla nowych instalacji oraz modernizacji istniejących systemów elektrycznych.
