Główny wyłącznik prądu GWP-160A-G0115

Główny wyłącznik prądu GWP-160A-G0115 to kompletna rozdzielnica elektryczna przeznaczona do odcinania dopływu energii elektrycznej do wszystkich obwodów budynku lub zabezpieczanych maszyn, z możliwością realizacji wyłączenia awaryjnego. Rozwiązanie znajduje zastosowanie w instalacjach, w których wymagane jest szybkie i kontrolowane odłączenie głównego zasilania.

Model charakteryzuje się prądem znamionowym In = 160A i umożliwia wykonanie zasilania oraz odpływu przewodem Al/Cu 4 × 50 mm². Sterowanie elementem wykonawczym rozdzielnicy realizowane jest za pomocą przycisku PWP1 wyposażonego w sygnalizację stanu pracy.

GWP-160A-G0115 – główny punkt odłączenia zasilania

Podstawową funkcją głównego wyłącznika prądu GWP-160A-G0115 jest odcięcie dopływu energii elektrycznej do obwodów znajdujących się za wyłącznikiem. Pozwala to na szybkie odłączenie instalacji elektrycznej budynku lub zasilania zabezpieczanych maszyn.

Możliwość realizacji wyłączenia awaryjnego zwiększa funkcjonalność rozdzielnicy i pozwala zastosować ją w obiektach, w których wymagany jest łatwo dostępny oraz jednoznacznie działający układ odłączania energii elektrycznej.

Parametry techniczne GWP-160A-G0115

Typ: GWP-160A-G0115
Rodzaj: Główny Wyłącznik Prądu / rozdzielnica GWP
Prąd znamionowy In: 160A
Zasilanie: przewód Al/Cu 4 × 50 mm²
Odpływ: przewód Al/Cu 4 × 50 mm²
Sterowanie: przycisk PWP1 z sygnalizacją stanu pracy
Wymiary (szer. × wys. × gł.): 400 × 1773 × 250 mm
Sposób montażu: na fundamencie do wkopania w ziemię
Zamknięcie: drzwi z zamkiem i wkładką na klucz 1333

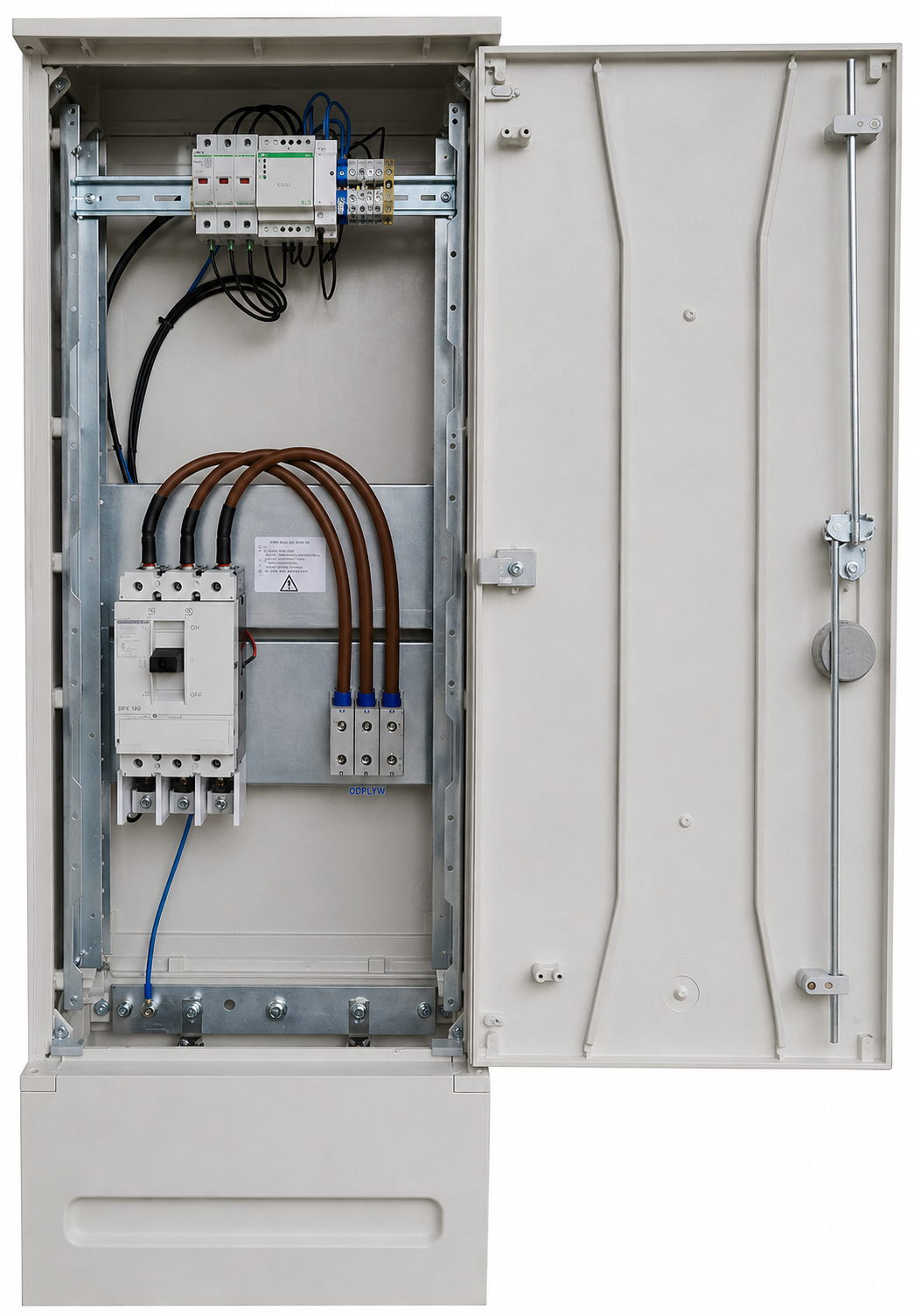

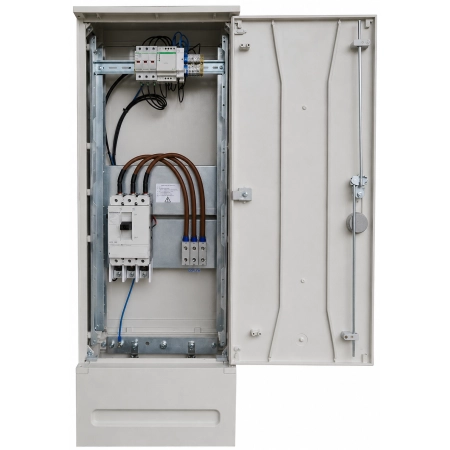

Sterowanie za pomocą przycisku PWP1

Element wykonawczy rozdzielnicy GWP-160A-G0115 sterowany jest za pomocą przycisku PWP1. Rozwiązanie pozwala na realizację funkcji odłączenia zasilania z wyznaczonego punktu sterowania.

Przycisk PWP1 wyposażony jest również w sygnalizację stanu pracy rozdzielnicy, co ułatwia kontrolę aktualnego stanu układu.

Tak skonfigurowany system może być stosowany w obiektach wymagających sprawnego odłączania głównego zasilania oraz czytelnej informacji o stanie pracy rozdzielnicy.

Zasilanie i odpływ Al/Cu 4 × 50 mm²

Model GWP-160A-G0115 został przystosowany do wykonania zasilania oraz odpływu przewodem Al/Cu 4 × 50 mm². Możliwość stosowania przewodów aluminiowych lub miedzianych zapewnia większą elastyczność podczas projektowania oraz wykonywania instalacji.

Prąd znamionowy 160A pozwala zastosować rozdzielnicę w instalacjach, których obciążenie oraz pozostałe parametry techniczne odpowiadają specyfikacji tego wariantu.

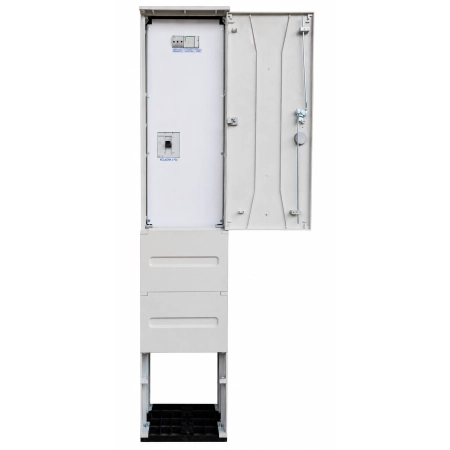

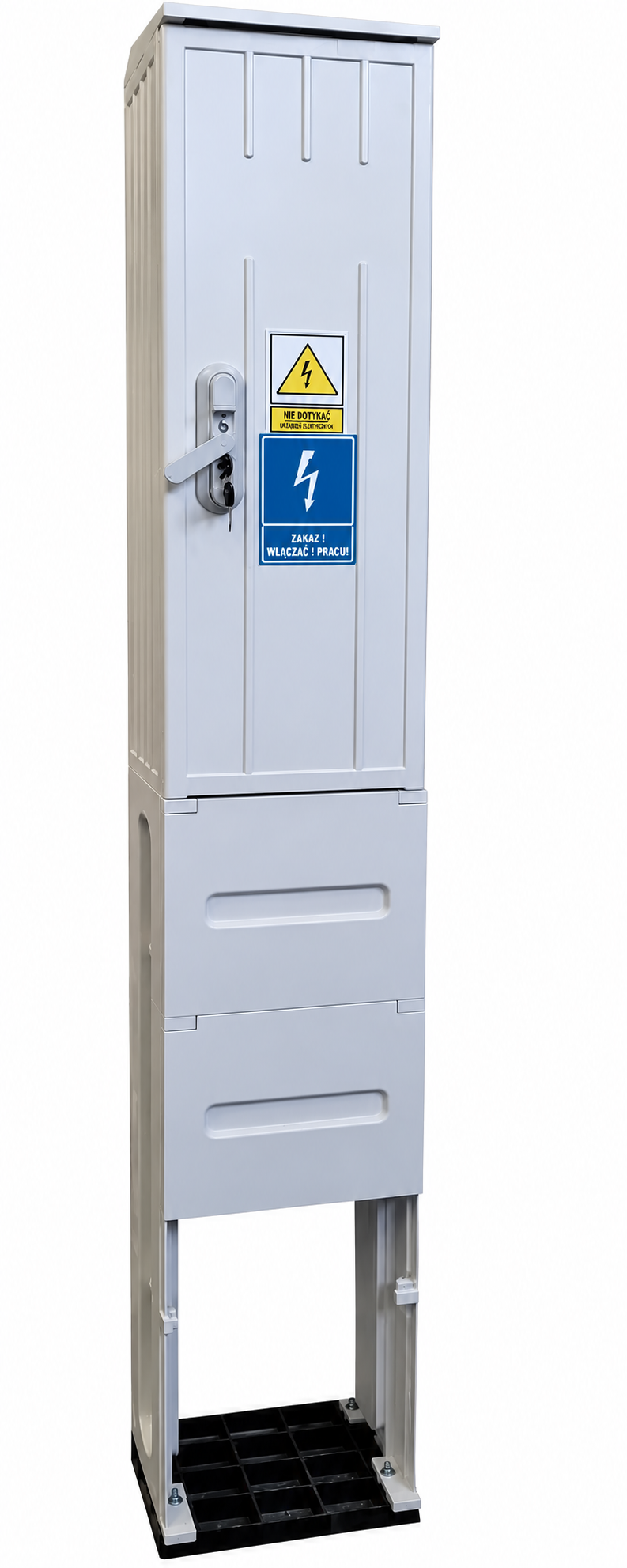

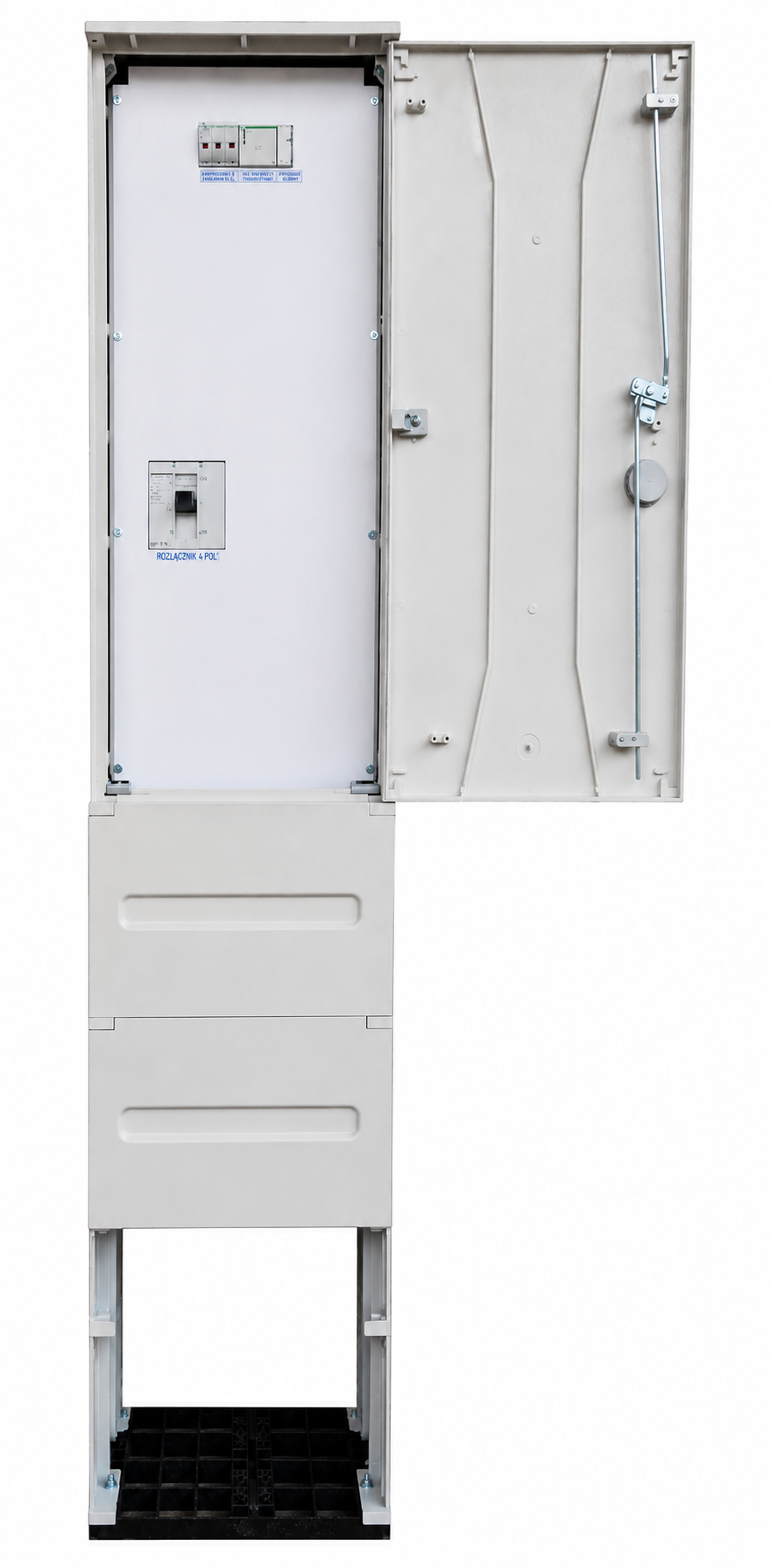

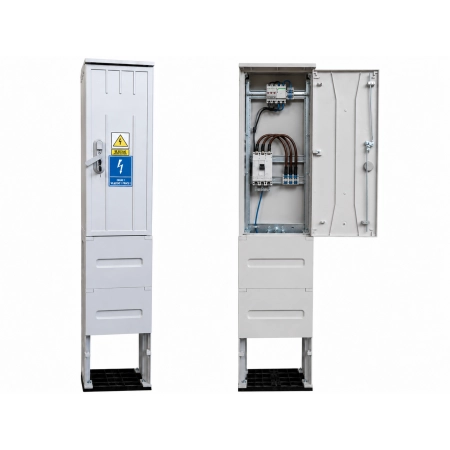

Rozdzielnica GWP 160A na fundamencie

GWP-160A-G0115 wykonano jako wolnostojącą rozdzielnicę na fundamencie przeznaczonym do wkopania w ziemię. Takie rozwiązanie umożliwia instalację urządzenia na zewnątrz budynku lub w innym miejscu określonym w dokumentacji projektowej.

Obudowa ma wymiary 400 × 1773 × 250 mm. Dostęp do aparatury zabezpieczają drzwi wyposażone w zamek z wkładką na klucz 1333, co ogranicza możliwość ingerencji osób nieupoważnionych.

Konstrukcja na fundamencie sprawdzi się szczególnie tam, gdzie główny punkt odłączenia energii powinien znajdować się w niezależnej, wolnostojącej rozdzielnicy.

Zastosowanie głównego wyłącznika prądu GWP-160A-G0115

GWP-160A-G0115 może być stosowany jako element instalacji wymagającej centralnego lub awaryjnego odłączenia zasilania.

Rozdzielnica może znaleźć zastosowanie m.in. w:

• budynkach mieszkalnych i wielorodzinnych,
• obiektach handlowych i usługowych,
• zakładach produkcyjnych,
• obiektach przemysłowych,
• budynkach magazynowych,
• instalacjach zasilających maszyny i urządzenia,
• obiektach technicznych i infrastrukturalnych,
• instalacjach wymagających funkcji awaryjnego odłączenia energii elektrycznej.

Dobór urządzenia powinien być każdorazowo wykonany zgodnie z parametrami instalacji oraz wymaganiami dokumentacji projektowej.

GWP-160A-G0115 a przeciwpożarowy wyłącznik prądu PPWP

Główny wyłącznik prądu GWP-160A-G0115 może zostać zastosowany jako przeciwpożarowy wyłącznik prądu PPWP 160A, jednak wymaga to wykonania urządzenia zgodnie z indywidualnym zamówieniem i dokumentacją techniczną.

Standardowego GWP nie należy więc automatycznie utożsamiać z certyfikowanym rozwiązaniem PPWP. W przypadku zastosowania urządzenia w funkcji przeciwpożarowego wyłącznika prądu konfiguracja musi odpowiadać wymaganiom konkretnego obiektu oraz właściwej dokumentacji technicznej.

Najważniejsze cechy GWP-160A-G0115

• prąd znamionowy In = 160A,
• odcinanie dopływu energii do obwodów budynku lub zabezpieczanych maszyn,
• możliwość realizacji wyłączenia awaryjnego,
• sterowanie za pomocą przycisku PWP1,
• sygnalizacja stanu pracy rozdzielnicy,
• zasilanie przewodem Al/Cu 4 × 50 mm²,
• odpływ przewodem Al/Cu 4 × 50 mm²,
• obudowa o wymiarach 400 × 1773 × 250 mm,
• montaż na fundamencie przeznaczonym do wkopania w ziemię,
• drzwi zamykane na klucz 1333,
• możliwość przygotowania rozwiązania pod indywidualną dokumentację techniczną.

GWP-160A-G0115 – profesjonalny Główny Wyłącznik Prądu

Główny wyłącznik prądu GWP-160A-G0115 jest rozwiązaniem przeznaczonym do instalacji wymagających szybkiego i kontrolowanego odłączenia zasilania. Prąd znamionowy 160A, możliwość podłączenia przewodów Al/Cu 4 × 50 mm² oraz sterowanie przyciskiem PWP1 pozwalają wykorzystać rozdzielnicę w profesjonalnych instalacjach elektrycznych.

Wolnostojąca konstrukcja na fundamencie umożliwia montaż urządzenia w miejscu określonym przez projekt instalacji. Model sprawdzi się wszędzie tam, gdzie potrzebny jest główny wyłącznik prądu 160A, rozdzielnica GWP 160A, wyłącznik awaryjny zasilania 160A lub rozdzielnica z możliwością zdalnego uruchomienia funkcji odłączenia zasilania.
