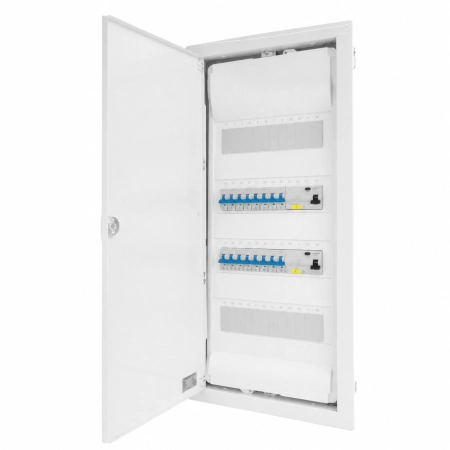

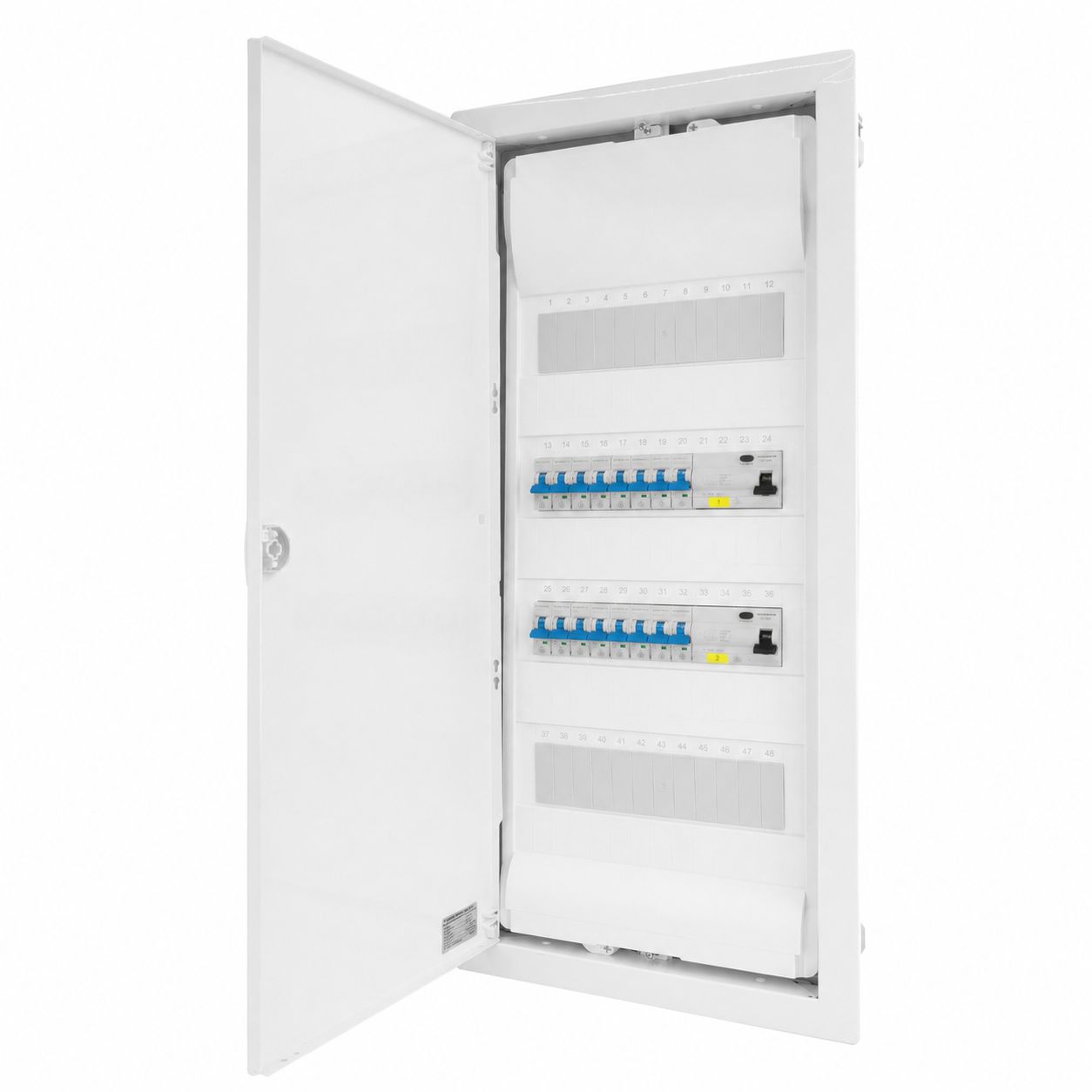

Rozdzielnica modułowa podtynkowa RM4x12-G0064 to kompletna, wyposażona i okablowana skrzynka elektryczna przeznaczona do rozdziału oraz zabezpieczenia obwodów instalacji elektrycznej. Konstrukcja obejmująca 4 rzędy po 12 modułów zapewnia łącznie 48 miejsc modułowych, dzięki czemu rozdzielnica doskonale sprawdzi się w bardziej rozbudowanych instalacjach elektrycznych.

Model został wyposażony w 14 wyłączników nadprądowych MCB oraz 2 wyłączniki różnicowoprądowe RCCB typu A. Gotowe okablowanie wewnętrzne, szyna łączeniowa oraz zaciski rozgałęźne L1, L2, L3, N i PE ułatwiają wykonanie instalacji i ograniczają zakres prac związanych z prefabrykacją rozdzielnicy na miejscu inwestycji.

Rozdzielnica przeznaczona jest do montażu podtynkowego i może znaleźć zastosowanie zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów elektrycznych.

Rozdzielnica podtynkowa z zabezpieczeniami MCB i RCCB

Rozdzielnica została fabrycznie wyposażona w aparaturę zabezpieczeniową przeznaczoną do ochrony poszczególnych obwodów instalacji.

W skład wyposażenia wchodzą:

• 13 × wyłącznik nadprądowy MCB B16A 1P 10 kA VDE,
• 1 × wyłącznik nadprądowy MCB B16A 3P 10 kA VDE,
• 2 × wyłącznik różnicowoprądowy RCCB 40A / 30 mA Typ A 3P+N 10 kA VDE,
• zaciski rozgałęźne L1, L2, L3, N i PE,
• blok zacisków neutralnych,
• blok zacisków ochronnych,
• szyna łączeniowa,
• przygotowane okablowanie wewnętrzne.

Wyłączniki nadprądowe MCB zabezpieczają poszczególne obwody przed skutkami przeciążeń i zwarć. Zastosowanie dwóch wyłączników różnicowoprądowych RCCB typu A umożliwia natomiast odpowiedni podział instalacji na grupy obwodów oraz zwiększenie poziomu ochrony instalacji elektrycznej.

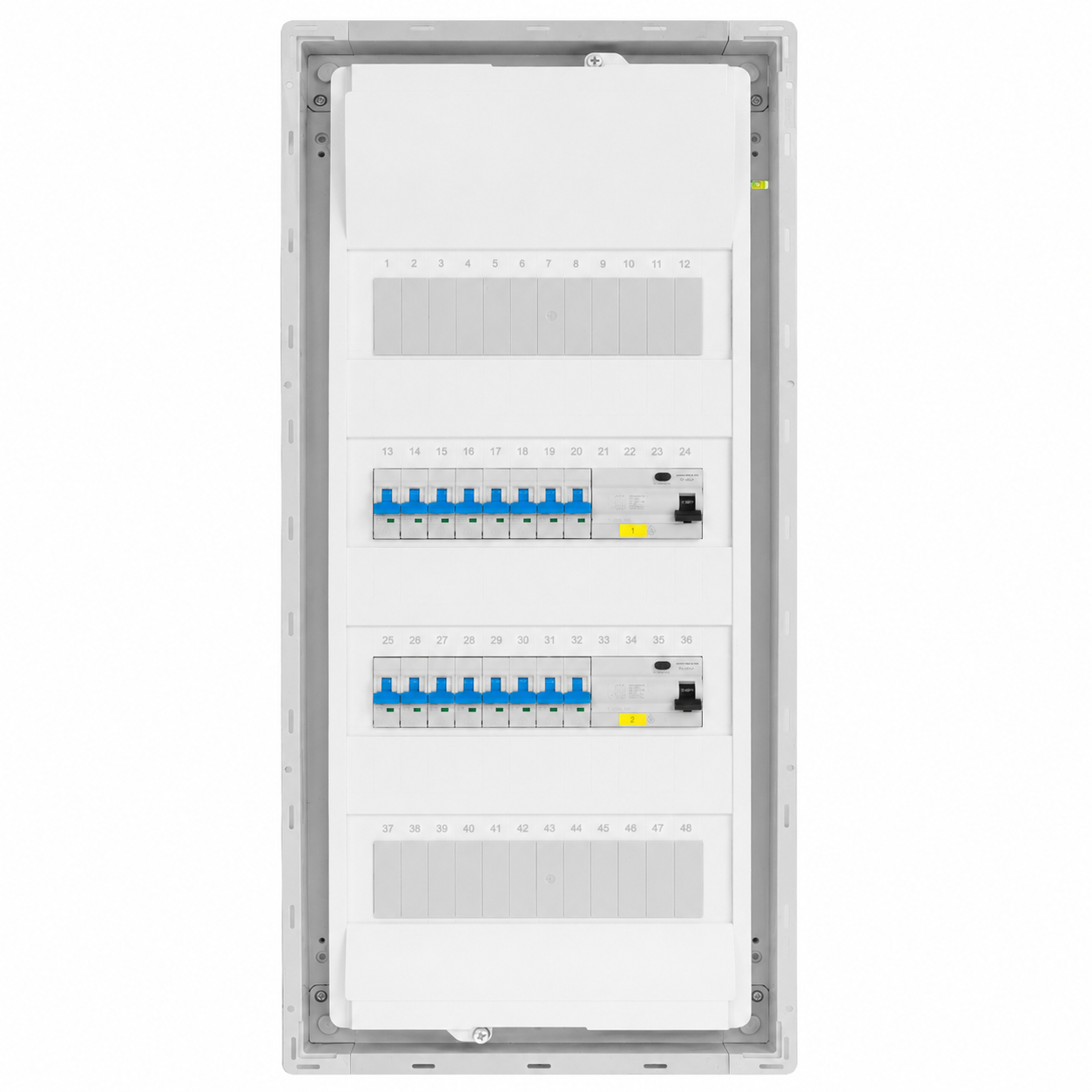

48 miejsc modułowych – konstrukcja 4x12

Rozdzielnica elektryczna 4x12 posiada cztery rzędy, z których każdy oferuje miejsce na 12 modułów. Łącznie do dyspozycji pozostaje 48 miejsc modułowych.

Duża przestrzeń wewnętrzna pozwala na czytelne rozmieszczenie aparatury oraz uporządkowanie połączeń elektrycznych. Czterorzędowa konstrukcja sprawdzi się szczególnie w instalacjach posiadających większą liczbę niezależnych obwodów.

Montaż podtynkowy pozwala estetycznie wkomponować obudowę w powierzchnię ściany, dzięki czemu rozwiązanie może być stosowane zarówno w pomieszczeniach technicznych, jak i użytkowych.

Gotowa i okablowana rozdzielnica elektryczna 400V

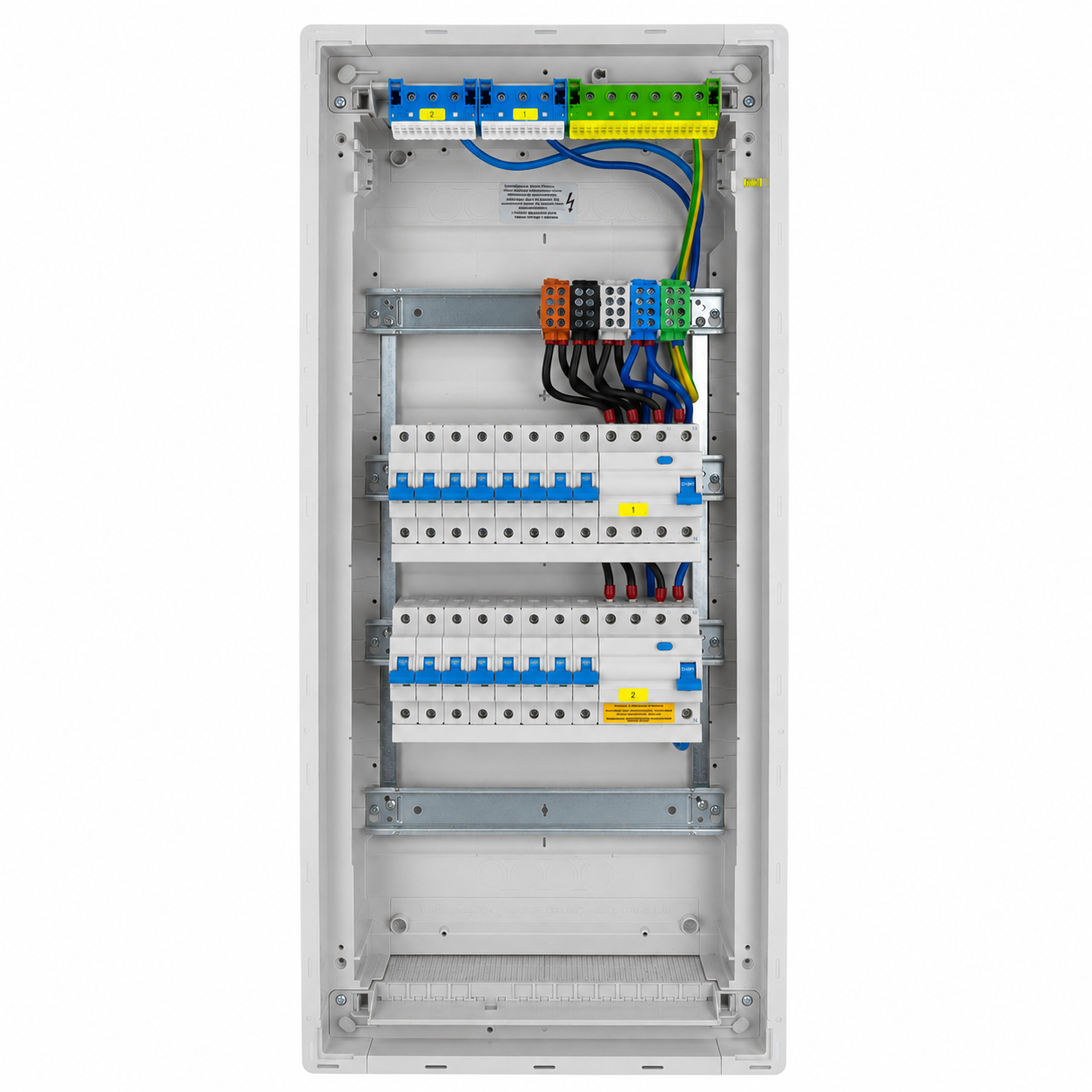

Jedną z głównych zalet modelu RM4x12-G0064 jest przygotowane okablowanie wewnętrzne. Zastosowanie gotowych połączeń pozwala ograniczyć czas potrzebny na prefabrykację rozdzielnicy na miejscu instalacji.

Do wykonania oprzewodowania zastosowano:

• przewody neutralne H07V-K 10 mm² – niebieskie,
• przewody zasilające H07V-K 10 mm² – czarne,
• przewody ochronne H07V-K 16 mm² – żółto-zielone.

Aparatura zabezpieczeniowa została połączona szyną łączeniową. Rozdzielnica posiada również bloki zacisków neutralnych i ochronnych oraz zaciski rozgałęźne, które umożliwiają uporządkowane wykonanie połączeń instalacyjnych.

Zaciski rozgałęźne L1, L2, L3, N i PE

Rozdzielnica wyposażona została w zaciski rozgałęźne L1, L2, L3, N i PE, ułatwiające rozprowadzenie przewodów fazowych, neutralnych oraz ochronnych.

Takie rozwiązanie jest szczególnie przydatne w rozbudowanych instalacjach trójfazowych, w których konieczne jest odpowiednie rozdzielenie zasilania pomiędzy poszczególne obwody.

Uporządkowany układ zacisków i gotowe okablowanie wpływają również na czytelność całej instalacji oraz ułatwiają późniejsze prace serwisowe.

Rozdzielnica do instalacji 400V

Model RM4x12-G0064 przeznaczony jest do instalacji o napięciu znamionowym 400 V i częstotliwości 50 Hz. Prąd znamionowy wynosi 40 A, natomiast znamionowy prąd zwarciowy umowny wynosi ≤10 kA.

Zastosowanie zarówno jednofazowych, jak i trójfazowego wyłącznika nadprądowego pozwala na zabezpieczenie różnych rodzajów obwodów znajdujących się w instalacji.

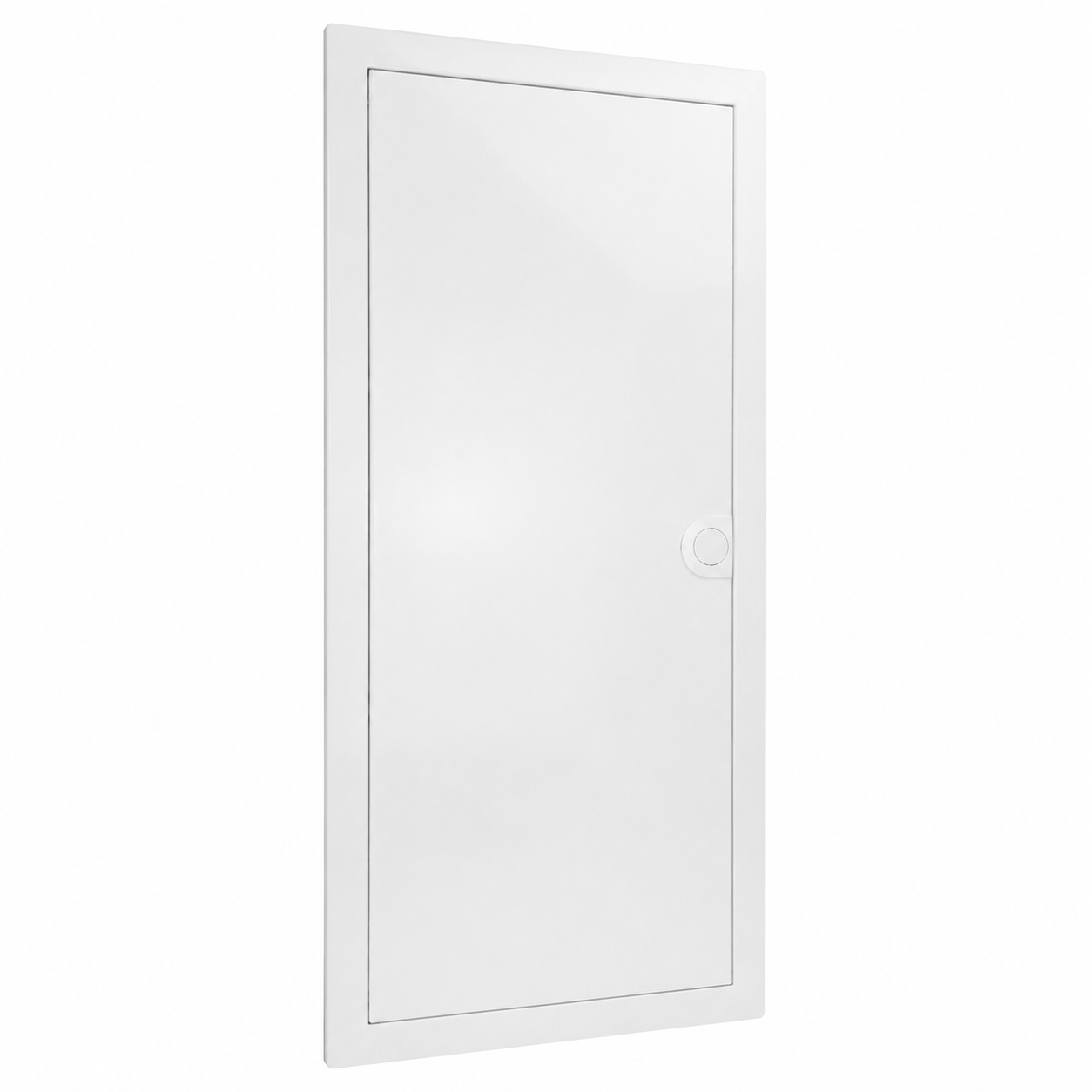

Solidna obudowa podtynkowa

Obudowa wykonana została z wysokiej jakości tworzywa sztucznego. Jej odporność mechaniczna IK07 zwiększa odporność na przypadkowe uderzenia i uszkodzenia występujące podczas użytkowania.

Stopień ochrony obudowy wynosi IP30, natomiast konstrukcja posiada II klasę izolacji. Materiał jest również odporny na promieniowanie UV.

Rozdzielnica wykonana jest w kolorze czystej bieli RAL 9010, dzięki czemu po zamontowaniu zachowuje estetyczny i neutralny wygląd.

Wymiary rozdzielnicy

Wymiary obudowy wraz z ramką wynoszą:

755,5 × 348 × 98 mm

Parametry montażowe:

• wysokość wbudowania – 740 mm,
• szerokość wbudowania – 314,5 mm,
• głębokość wbudowania – 89 mm.

Podtynkowa konstrukcja pozwala ukryć większą część obudowy w ścianie i uzyskać estetyczne wykończenie instalacji.

Najważniejsze zalety

• kompletna rozdzielnica modułowa podtynkowa 4x12,
• 48 miejsc modułowych,
• 4 rzędy po 12 modułów,
• 14 wyłączników nadprądowych MCB,
• 2 wyłączniki różnicowoprądowe RCCB Typ A,
• aparatura o zdolności zwarciowej 10 kA,
• przygotowane okablowanie wewnętrzne,
• zaciski rozgałęźne L1, L2, L3, N i PE,
• blok zacisków neutralnych,
• blok zacisków ochronnych,
• połączenie aparatury szyną łączeniową,
• napięcie znamionowe 400 V,
• montaż podtynkowy,
• odporność mechaniczna IK07,
• stopień ochrony IP30,
• II klasa izolacji,
• odporność na promieniowanie UV,
• estetyczna obudowa RAL 9010,
• zgodność z PN-EN 61439-1 i PN-EN 61439-3.

Parametry techniczne

Model: RM4x12-G0064
Typ produktu: rozdzielnica modułowa
Konstrukcja: podtynkowa
Sposób montażu: podtynkowy
Liczba rzędów: 4
Liczba modułów: 48 (4x12)

Parametry elektryczne

Napięcie znamionowe: 400 V
Częstotliwość znamionowa: 50 Hz
Prąd znamionowy: 40 A
Prąd znamionowy zwarciowy umowny: ≤10 kA
Połączenie szyną łączeniową: tak

Aparatura zabezpieczeniowa

Wyłączniki nadprądowe MCB:
13 × B16A 1P 10 kA VDE
1 × B16A 3P 10 kA VDE

Wyłączniki różnicowoprądowe RCCB:
2 × 40A / 30 mA Typ A 3P+N 10 kA VDE

Zaciski rozgałęźne: L1, L2, L3, N, PE
Blok zacisków neutralnych: tak
Blok zacisków ochronnych/uziemiających: tak

Parametry obudowy

Wymiary z ramką (W × S × G): 755,5 × 348 × 98 mm
Wysokość wbudowania: 740 mm
Szerokość wbudowania: 314,5 mm
Głębokość wbudowania: 89 mm
Materiał obudowy: tworzywo sztuczne
Kolor: czysta biel RAL 9010
Liczba rzędów: 4
Liczba modułów: 48
Stopień ochrony: IP30
Odporność mechaniczna: IK07
Klasa ochronności: II klasa izolacji
Odporność na promieniowanie UV: tak
Wloty przewodów: tak
Typ zamknięcia: blokada zatrzaskowa, bez zamka
Badanie rozżarzonym drutem: 650°C

Okablowanie

Przewody neutralne: H07V-K 10 mm², niebieskie
Przewody zasilające: H07V-K 10 mm², czarne
Przewody ochronne: H07V-K 16 mm², żółto-zielone

Zastosowanie rozdzielnicy podtynkowej 4x12

Rozdzielnica podtynkowa 48-modułowa przeznaczona jest do rozdziału energii oraz zabezpieczenia obwodów instalacji elektrycznej. Duża liczba miejsc modułowych oraz zastosowanie zabezpieczeń jedno- i trójfazowych pozwalają wykorzystać ją w bardziej rozbudowanych instalacjach.

Rozdzielnica może znaleźć zastosowanie m.in. w:

• domach jednorodzinnych,
• większych mieszkaniach,
