Rozdzielnica modułowa RM2x12-G0052

Rozdzielnica modułowa podtynkowa RM2x12-G0052 to kompletna, wyposażona i okablowana rozdzielnica elektryczna przeznaczona do nowoczesnych instalacji w budynkach mieszkalnych, garażach, warsztatach oraz obiektach użytkowych. Konstrukcja 2x12 zapewnia łącznie 24 miejsca modułowe, pozwalając na wygodne rozmieszczenie aparatury zabezpieczającej i pozostawiając przestrzeń niezbędną do wykonania uporządkowanej instalacji.

Model wyposażono w 8 wyłączników nadprądowych MCB B16A, wyłącznik różnicowoprądowy RCCB 40A/30mA typu A, ogranicznik przepięć AC T1+T2 marki Saltek oraz zaciski rozgałęźne L1, L2, L3, N i PE marki Pollmann. Aparatura jest fabrycznie zamontowana i okablowana.

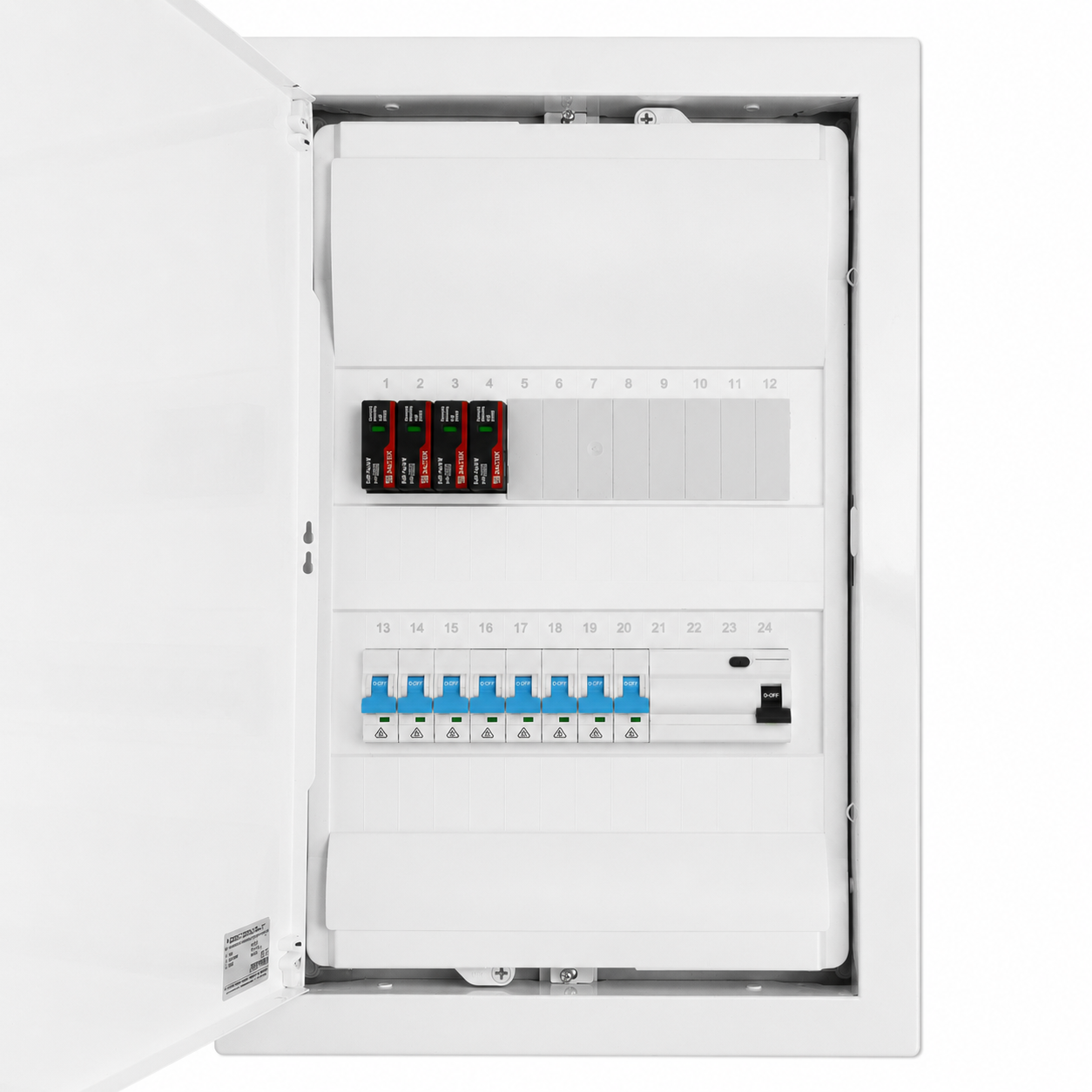

Gotowa rozdzielnica podtynkowa 24-modułowa

Model RM2x12-G0052 został zbudowany na bazie podtynkowej obudowy o wymiarach 505,5 × 348 × 98 mm. Rozdzielnica posiada dwa rzędy, na których można zamontować łącznie 24 moduły. Głębokość wbudowania wynosi 89 mm.

Podtynkowy sposób montażu pozwala estetycznie zintegrować rozdzielnicę ze ścianą, dlatego rozwiązanie dobrze sprawdza się w nowych instalacjach elektrycznych oraz podczas kompleksowych modernizacji.

8 wyłączników nadprądowych MCB B16A

Rozdzielnica została wyposażona w 8 jednobiegunowych wyłączników nadprądowych MCB B16A 1P o znamionowej zdolności zwarciowej 10 kA. Aparatura posiada certyfikację VDE.

Wyłączniki nadprądowe odpowiadają za ochronę poszczególnych obwodów przed skutkami zwarć i przeciążeń. Zastosowanie ośmiu niezależnych zabezpieczeń umożliwia funkcjonalny podział instalacji na odrębne obwody odbiorcze.

Wyłącznik różnicowoprądowy RCCB 40A/30mA typu A

W skład wyposażenia wchodzi również wyłącznik różnicowoprądowy RCCB 40A/30mA typu A, 3P+N, 10 kA, VDE.

RCCB typu A reaguje na sinusoidalny prąd różnicowy przemienny oraz pulsujący prąd różnicowy stały. Jest to rozwiązanie dobrze dopasowane do współczesnych instalacji elektrycznych, w których pracuje wiele urządzeń zawierających układy elektroniczne.

Ogranicznik przepięć Saltek T1+T2

Istotnym elementem wyposażenia modelu DV-6203-PT jest ogranicznik przepięć Saltek AC T1+T2 przeznaczony do układu TN-S.

Zastosowanie ogranicznika przepięć zwiększa poziom ochrony instalacji oraz podłączonych do niej urządzeń przed skutkami przepięć. Połączenie ochrony typu T1+T2 umożliwia zastosowanie jednego rozwiązania do ochrony przed prądami udarowymi i przepięciami występującymi w instalacji.

To szczególnie istotne w nowoczesnych budynkach wyposażonych w kosztowne urządzenia elektroniczne, automatykę, sprzęt RTV/AGD czy systemy sterowania.

Zaciski rozgałęźne Pollmann L1, L2, L3, N, PE

Rozdzielnica została dodatkowo wyposażona w zaciski rozgałęźne Pollmann dla L1, L2, L3, N oraz PE.

Ich zastosowanie pozwala w uporządkowany sposób rozprowadzić przewody poszczególnych faz, przewód neutralny oraz ochronny. Rozwiązanie usprawnia organizację instalacji wewnątrz obudowy i ułatwia późniejsze prace serwisowe oraz ewentualną rozbudowę systemu.

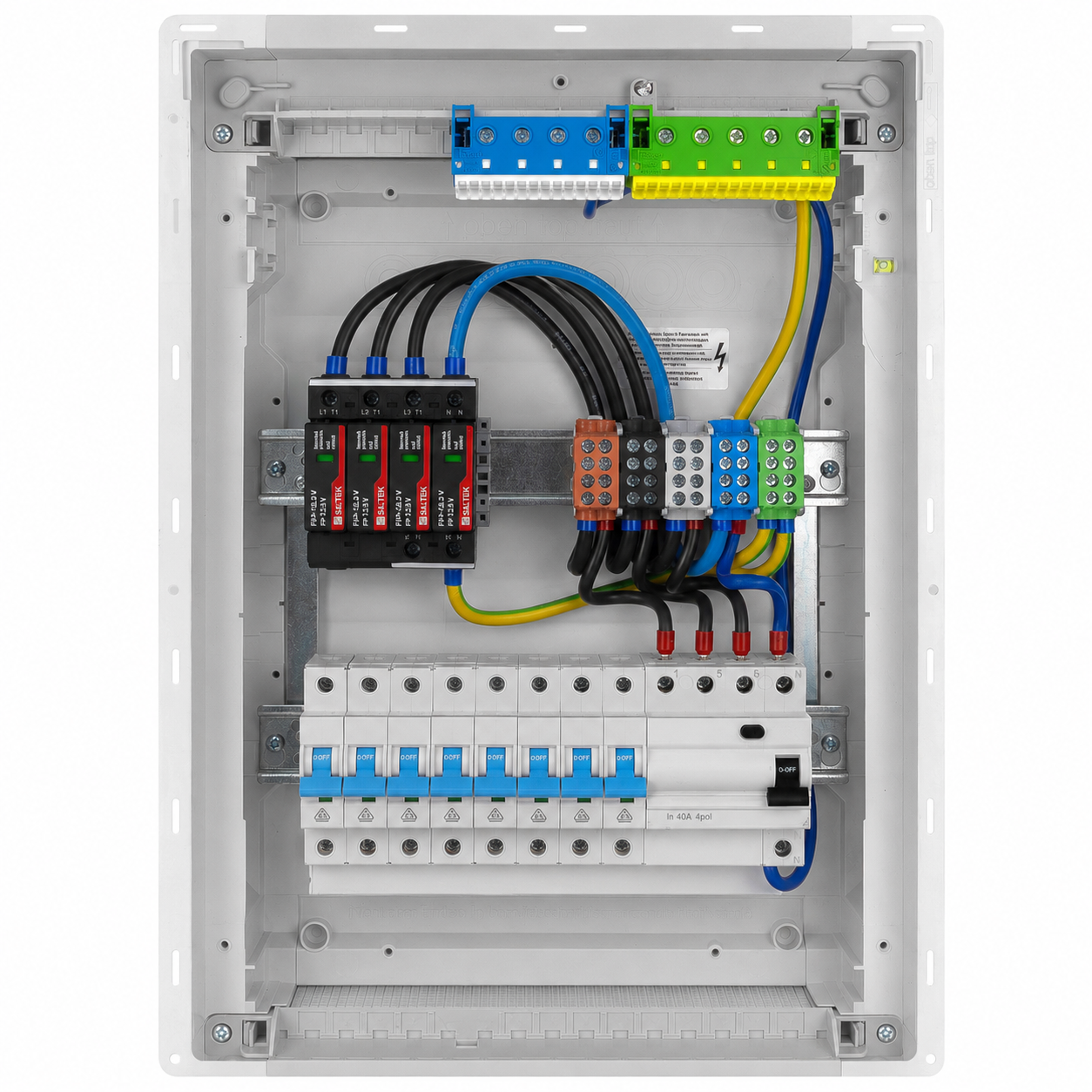

Fabrycznie okablowana i przygotowana do montażu

Jedną z największych zalet rozdzielnicy RM2x12-G0052 jest jej kompletne przygotowanie. Aparatura zabezpieczająca jest zamontowana i połączona szyną łączeniową, a rozdzielnica posiada wykonane wewnętrzne okablowanie.

Pozwala to ograniczyć czas potrzebny na prefabrykację i montaż aparatury. Gotowa konfiguracja sprawdzi się szczególnie tam, gdzie istotna jest powtarzalność wykonania oraz sprawna realizacja instalacji elektrycznej.

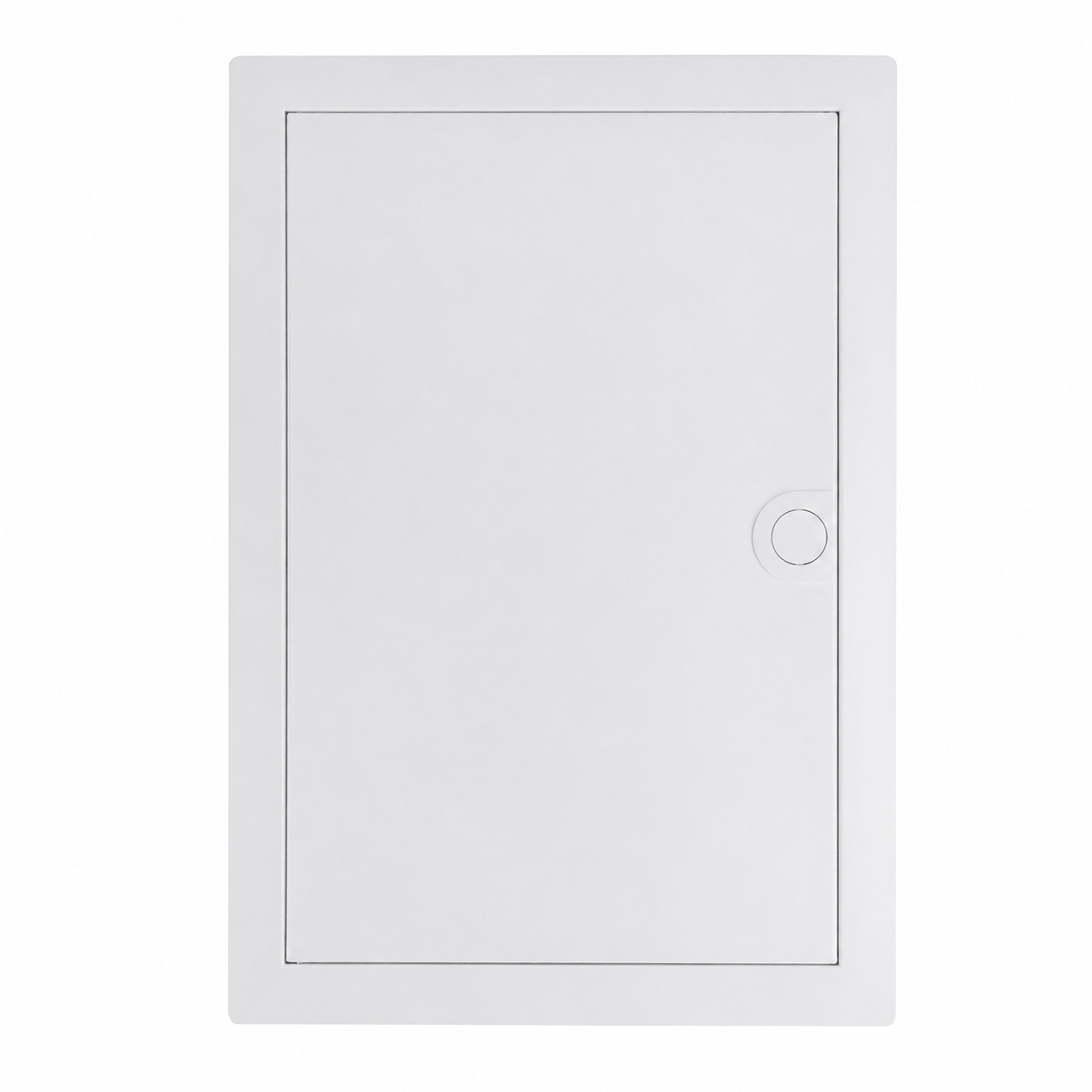

Solidna obudowa podtynkowa

Obudowa została wykonana z wysokiej jakości tworzywa sztucznego i charakteryzuje się odpornością mechaniczną IK07 oraz stopniem ochrony IP30. Posiada II klasę ochronności, jest odporna na działanie promieniowania UV oraz posiada certyfikat VDE. Kolor obudowy to biały RAL 9010.

Dzięki neutralnej kolorystyce rozdzielnica dobrze komponuje się z różnymi aranżacjami wnętrz, a montaż podtynkowy pozwala ograniczyć część obudowy wystającą poza płaszczyznę ściany.

Najważniejsze parametry techniczne

• model: RM2x12-G0052
• sposób montażu: podtynkowy
• liczba rzędów: 2
• liczba modułów: 24 (2×12)
• wymiary obudowy z ramką: 505,5 × 348 × 98 mm
• głębokość wbudowania: 89 mm
• napięcie znamionowe: 400 V
• częstotliwość znamionowa: 50 Hz
• prąd znamionowy: 40 A
• znamionowy prąd zwarciowy umowny: ≤10 kA
• wyłącznik różnicowoprądowy: 1 × RCCB 40A/30mA, typ A, 3P+N, 10 kA, VDE
• wyłączniki nadprądowe: 8 × MCB B16A, 1P, 10 kA, VDE
• ogranicznik przepięć: Saltek AC T1+T2, TN-S
• zaciski rozgałęźne: L1, L2, L3, N, PE Pollmann
• połączenie aparatury szyną łączeniową: tak
• okablowanie: tak
• materiał obudowy: tworzywo sztuczne
• stopień ochrony: IP30
• odporność mechaniczna: IK07
• klasa ochronności: II
• kolor: biały RAL 9010
• odporność na promieniowanie UV: tak
• certyfikat VDE: tak.

Kompleksowa ochrona instalacji elektrycznej

Rozdzielnica RM2x12-G0052 łączy kilka istotnych funkcji ochronnych w jednej kompaktowej konstrukcji. Wyłączniki MCB odpowiadają za zabezpieczenie obwodów przed zwarciami i przeciążeniami, RCCB stanowi element ochrony różnicowoprądowej, natomiast ogranicznik przepięć Saltek T1+T2 zwiększa ochronę instalacji i podłączonych urządzeń przed przepięciami.

Tak rozbudowane wyposażenie sprawia, że rozdzielnica stanowi praktyczną bazę do wykonania nowoczesnej instalacji elektrycznej.

Zastosowanie rozdzielnicy RM2x12-G0052

Rozdzielnica podtynkowa 2x12 może znaleźć zastosowanie między innymi w:

• domach jednorodzinnych,
• mieszkaniach,
• garażach,
• warsztatach,
• pomieszczeniach gospodarczych,
• pomieszczeniach technicznych,
• lokalach użytkowych,
• niewielkich obiektach usługowych,
• nowych instalacjach elektrycznych,
• modernizowanych instalacjach elektrycznych.

Dzięki 24 miejscom modułowym model oferuje większą przestrzeń niż kompaktowe rozdzielnice jednorzędowe 1x12, co ułatwia rozmieszczenie aparatury i pozostawia większe możliwości rozbudowy instalacji.

Dlaczego warto wybrać rozdzielnicę podtynkową RM2x12-G0052?

Najważniejszą zaletą modelu RM2x12-G0052 jest kompleksowe wyposażenie. Rozdzielnica łączy 8 wyłączników nadprądowych B16A, RCCB 40A/30mA typu A, ogranicznik przepięć Saltek T1+T2 oraz zaciski rozgałęźne Pollmann L1, L2, L3, N i PE.

Fabryczne okablowanie ogranicza zakres prac związanych z prefabrykacją, a obudowa 2x12 zapewnia 24 miejsca modułowe. To rozwiązanie przeznaczone dla użytkowników i instalatorów poszukujących gotowej, wyposażonej rozdzielnicy elektrycznej podtynkowej z ochroną przeciwprzepięciową.
