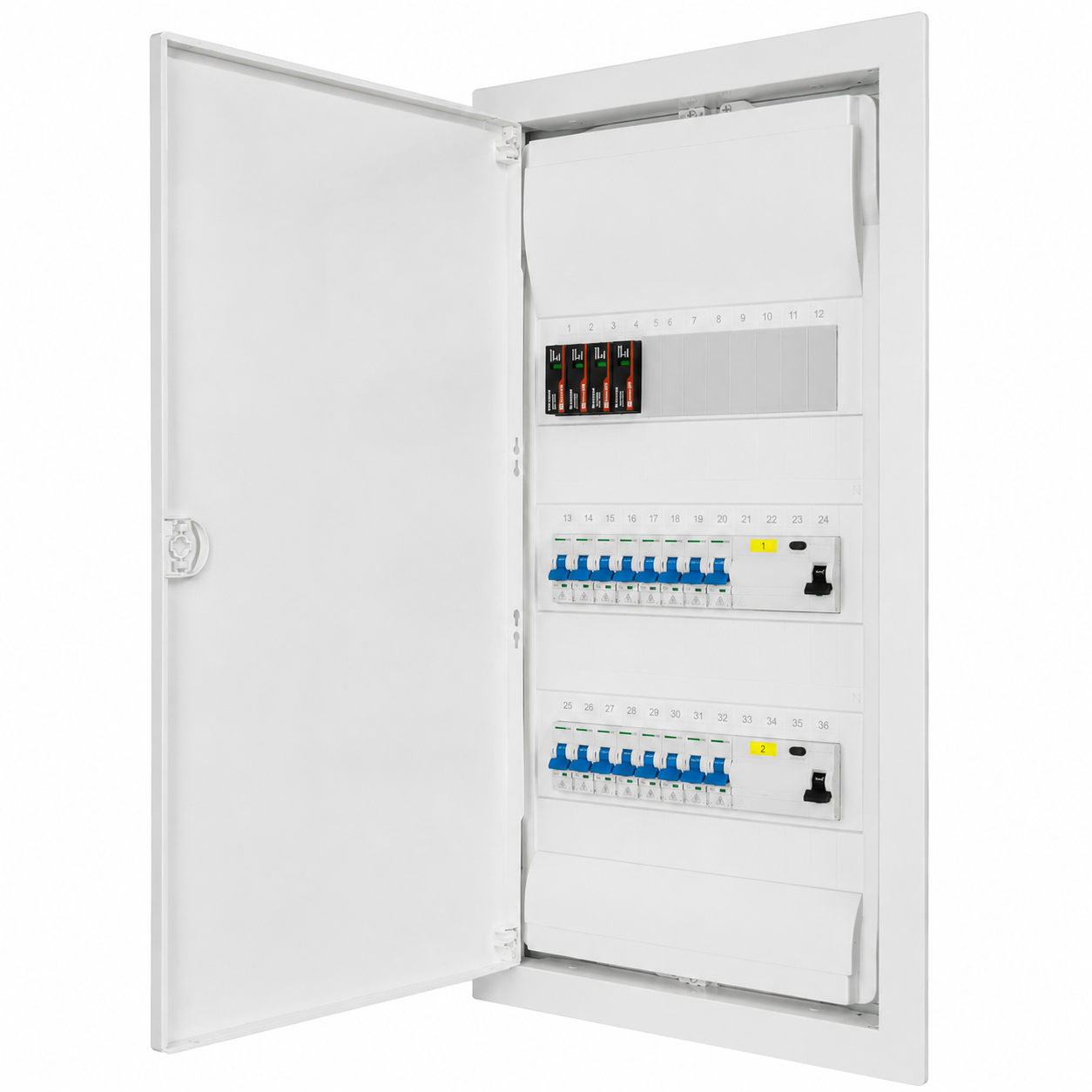

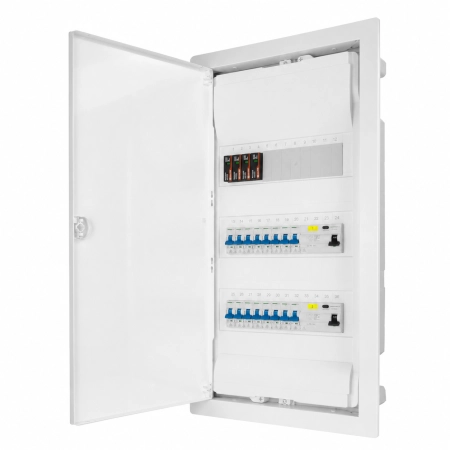

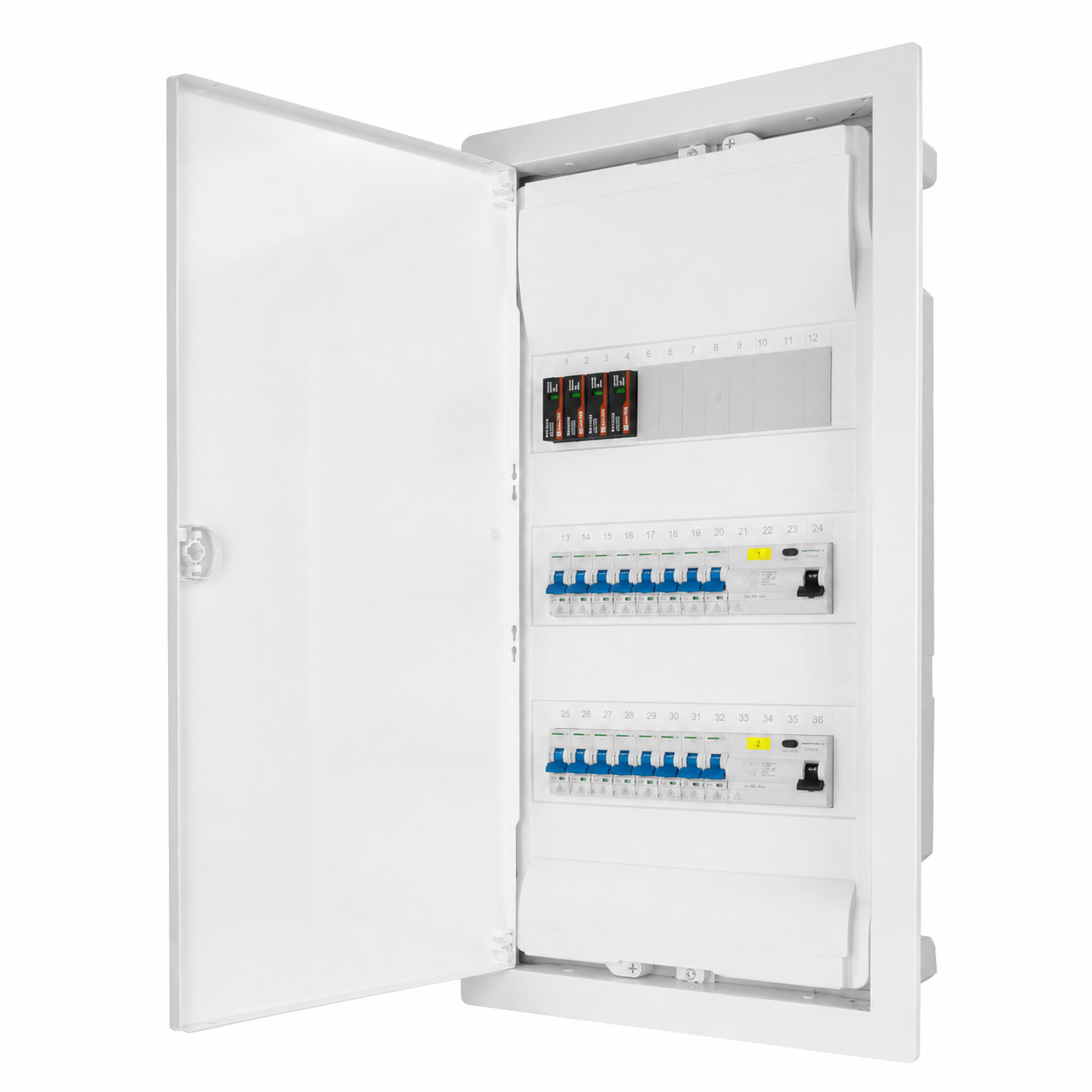

Rozdzielnica modułowa RM3x12-G0058

Rozdzielnica modułowa podtynkowa RM3x12-G0058 to kompletna, wyposażona i okablowana rozdzielnica elektryczna przeznaczona do rozbudowanych instalacji w domach jednorodzinnych, mieszkaniach, garażach, warsztatach oraz obiektach użytkowych. Trzyrzędowa konstrukcja zapewnia 36 miejsc modułowych (3x12), dzięki czemu umożliwia wygodne rozmieszczenie aparatury oraz zachowanie przejrzystego układu instalacji.

Model wyposażono w 14 wyłączników nadprądowych MCB B16A, wyłącznik różnicowoprądowy RCCB 40A/30mA typu A, ogranicznik przepięć Saltek AC T1+T2 do układu TN-S oraz zaciski rozgałęźne Pollmann L1, L2, L3, N i PE. Aparatura jest fabrycznie zamontowana, połączona i okablowana, co pozwala ograniczyć zakres prac związanych z prefabrykacją rozdzielnicy.

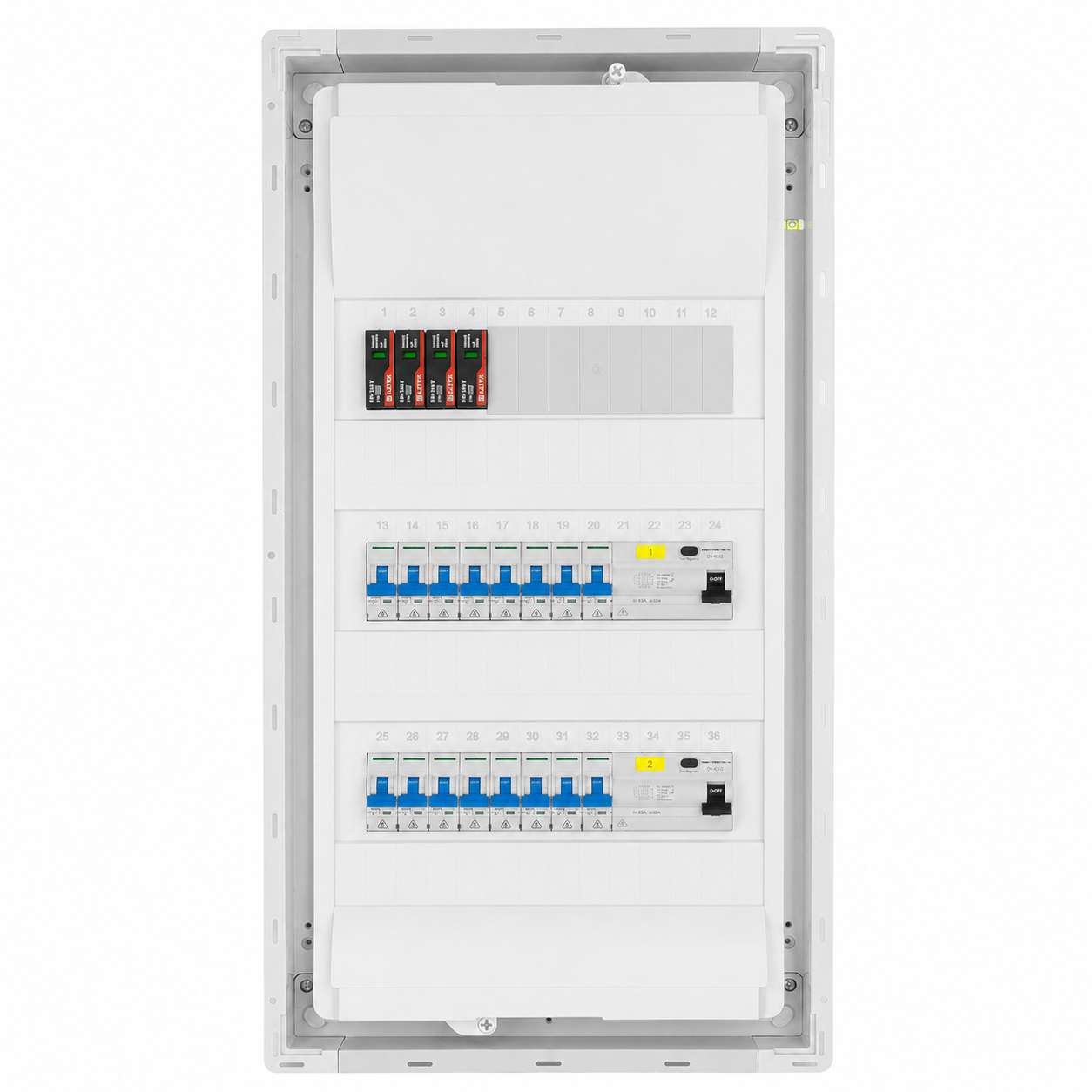

Rozdzielnica podtynkowa 3x12 – 36 miejsc modułowych

Obudowa modelu RM3x12-G0058 posiada trzy rzędy i oferuje łącznie 36 miejsc modułowych. Dzięki temu rozdzielnica zapewnia więcej przestrzeni niż modele 1x12 i 2x12 i może stanowić bazę dla bardziej rozbudowanej instalacji elektrycznej.

Wymiary zewnętrzne wraz z ramką wynoszą 630,5 × 348 × 98 mm. Wysokość wbudowania to 615 mm, szerokość 314,5 mm, natomiast wymagana głębokość wynosi 89 mm. Podtynkowy sposób montażu pozwala estetycznie zintegrować rozdzielnicę z powierzchnią ściany.

14 wyłączników nadprądowych MCB B16A

Rozdzielnica posiada rozbudowany zestaw zabezpieczeń nadprądowych obejmujący:

• 13 × MCB B16A 1P 10 kA VDE
• 1 × MCB B16A 3P 10 kA VDE

Łącznie zastosowano 14 wyłączników nadprądowych B16A. Wyłączniki MCB odpowiadają za ochronę poszczególnych obwodów przed skutkami zwarć oraz przeciążeń. Obecność zarówno zabezpieczeń jednobiegunowych, jak i aparatu trójbiegunowego umożliwia wykorzystanie rozdzielnicy w odpowiednio zaprojektowanej instalacji obejmującej obwody jedno- i trójfazowe.

Wyłącznik różnicowoprądowy RCCB 40A/30mA typu A

W rozdzielnicy zamontowano wyłącznik różnicowoprądowy RCCB 40A/30mA typu A, 3P+N, 10 kA VDE. Stanowi on ważny element systemu ochrony instalacji elektrycznej.

RCCB typu A reaguje zarówno na sinusoidalne prądy różnicowe przemienne, jak i pulsujące prądy różnicowe stałe. Dzięki temu jest rozwiązaniem odpowiednim dla współczesnych instalacji zasilających urządzenia wyposażone w układy elektroniczne.

Ogranicznik przepięć Saltek AC T1+T2

Jednym z najważniejszych elementów odróżniających model RM3x12-G0058 od podstawowych wersji rozdzielnic jest zastosowanie ogranicznika przepięć Saltek AC T1+T2 przeznaczonego do układu TN-S.

Ogranicznik przepięć zwiększa poziom ochrony instalacji oraz podłączonych do niej odbiorników przed skutkami przepięć. Połączenie klas T1+T2 pozwala realizować ochronę przed prądami udarowymi oraz przepięciami w ramach jednego rozwiązania.

Jest to szczególnie istotne w nowoczesnych budynkach, w których instalacja zasila sprzęt elektroniczny, urządzenia AGD i RTV, automatykę domową, systemy sterowania oraz inne odbiorniki wrażliwe na przepięcia.

Zaciski rozgałęźne Pollmann L1, L2, L3, N i PE

Rozdzielnica wyposażona jest również w zaciski rozgałęźne marki Pollmann dla przewodów:

• L1
• L2
• L3
• N
• PE

Zastosowanie zacisków pozwala uporządkować rozdział przewodów fazowych, neutralnych i ochronnych wewnątrz obudowy. Ułatwia to wykonanie przejrzystej instalacji oraz późniejsze prace kontrolne i serwisowe.

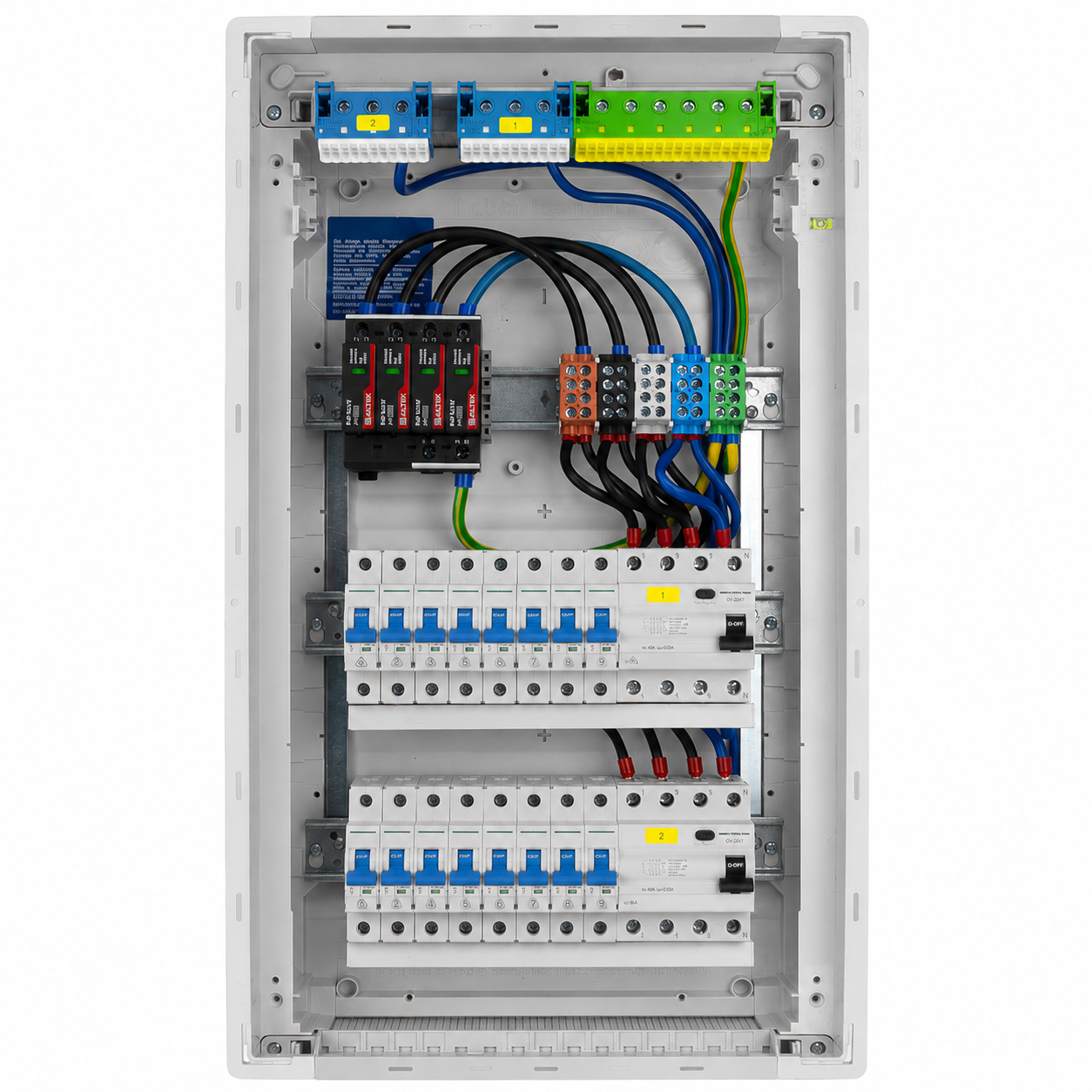

Fabrycznie okablowana rozdzielnica elektryczna

Dużą zaletą modelu RM3x12-G0058 jest wykonane okablowanie wewnętrzne. Aparatura została połączona szyną łączeniową, a do oprzewodowania wykorzystano przewody H07V-K.

Zgodnie ze specyfikacją zastosowano:

• przewody neutralne: H07V-K 10/16 mm² – niebieskie,
• przewody zasilające: H07V-K 10/16 mm² – czarne,
• przewody ochronne: H07V-K 16 mm² – żółto-zielone.

Fabryczne okablowanie ogranicza zakres prac związanych z prefabrykacją i usprawnia przygotowanie rozdzielnicy do podłączenia w docelowej instalacji elektrycznej.

Obudowa podtynkowa IP30 i IK07

Obudowę wykonano z tworzywa sztucznego. Posiada ona II klasę ochronności, stopień ochrony IP30 oraz odporność mechaniczną IK07. Jest również odporna na działanie promieniowania UV i posiada certyfikat VDE.

Kolor czystej bieli RAL 9010 umożliwia estetyczne dopasowanie rozdzielnicy do wnętrza budynku. Obudowa posiada także blok zacisków neutralnych, blok zacisków uziemiających oraz wloty przewodów. Zastosowano zamknięcie zatrzaskowe bez zamka.

Parametry techniczne

• model: RM3x12-G0058
• typ konstrukcji: podtynkowa
• liczba rzędów: 3
• liczba modułów: 36 (3x12)
• wymiary obudowy z ramką: 630,5 × 348 × 98 mm
• wysokość wbudowania: 615 mm
• szerokość wbudowania: 314,5 mm
• głębokość wbudowania: 89 mm
• napięcie znamionowe: 400 V
• częstotliwość znamionowa: 50 Hz
• prąd znamionowy: 40 A
• znamionowy prąd zwarciowy umowny: ≤10 kA
• RCCB: 1 × 40A/30mA, typ A, 3P+N, 10 kA VDE
• MCB jednofazowe: 13 × B16A, 1P, 10 kA VDE
• MCB trójfazowe: 1 × B16A, 3P, 10 kA VDE
• łączna liczba wyłączników MCB: 14
• ogranicznik przepięć: Saltek AC T1+T2, TN-S
• połączenie aparatury szyną łączeniową: tak
• zaciski rozgałęźne: Pollmann L1, L2, L3, N, PE
• okablowanie wewnętrzne: tak
• materiał obudowy: tworzywo sztuczne
• stopień ochrony: IP30
• odporność mechaniczna: IK07
• klasa ochronności: II
• kolor: czysta biel RAL 9010
• odporność na promieniowanie UV: tak
• blok zacisków neutralnych: tak
• blok zacisków uziemiających: tak
• wloty przewodów: tak
• zamknięcie: zatrzaskowe, bez zamka
• badanie rozżarzonym drutem: 650°C.

Zastosowanie rozdzielnicy RM3x12-G0058

Rozdzielnica podtynkowa 3x12 może znaleźć zastosowanie między innymi w:

• domach jednorodzinnych,
• mieszkaniach,
• garażach,
• warsztatach,
• pomieszczeniach technicznych,
• lokalach usługowych,
• niewielkich obiektach komercyjnych,
• nowych instalacjach elektrycznych,
• modernizowanych instalacjach,
• instalacjach jedno- i trójfazowych,
• instalacjach wymagających ochrony przeciwprzepięciowej.

Dzięki 36 miejscom modułowym model jest szczególnie interesującym rozwiązaniem dla bardziej rozbudowanych instalacji, w których potrzebna jest większa liczba niezależnie zabezpieczonych obwodów.

Najważniejsze zalety RM3x12-G0058

• kompletna i fabrycznie okablowana rozdzielnica,
• 36 miejsc modułowych – 3x12,
• 13 × MCB B16A 1P 10 kA VDE,
• 1 × MCB B16A 3P 10 kA VDE,
• RCCB 40A/30mA typu A 3P+N,
• ogranicznik przepięć Saltek AC T1+T2 TN-S,
• zaciski rozgałęźne Pollmann L1, L2, L3, N i PE,
• gotowe oprzewodowanie,
• montaż podtynkowy,
• napięcie znamionowe 400 V,
• stopień ochrony IP30,
• odporność mechaniczna IK07,
• II klasa ochronności,
• odporność na promieniowanie UV,
• zgodność z normami PN-EN 61439-1 i PN-EN 61439-3.

Dlaczego warto wybrać rozdzielnicę RM3x12-G0058?

Rozdzielnica podtynkowa RM3x12-G0058 łączy dużą, 36-modułową obudowę z rozbudowanym zestawem zabezpieczeń. 14 wyłączników MCB B16A, RCCB 40A/30mA typu A oraz ogranicznik przepięć Saltek T1+T2 tworzą kompleksową bazę do wykonania nowoczesnej instalacji elektrycznej.

Dodatkową zaletą są zaciski rozgałęźne Pollmann oraz fabryczne okablowanie, które pozwalają ograniczyć zakres prac związanych z prefabrykacją. Model sprawdzi się wszędzie tam, gdzie poszukiwana jest gotowa rozdzielnica podtynkowa 3x12 z zabezpieczeniami nadprądowymi, różnicowoprądowymi i ochroną przeciwprzepięciową.
