Rozdzielnica modułowa RM1x12-G0050

Rozdzielnica modułowa podtynkowa RM1x12-G0050 to kompletna, fabrycznie wyposażona i okablowana rozdzielnica elektryczna przeznaczona do wykonywania instalacji w budynkach mieszkalnych, garażach, warsztatach oraz obiektach użytkowych. Jednorzędowa obudowa oferuje 12 miejsc modułowych i została wyposażona w aparaturę zabezpieczającą obejmującą 8 wyłączników nadprądowych MCB B16A oraz wyłącznik różnicowoprądowy RCCB 40A/30mA typu A.

Gotowa konfiguracja oraz wykonane wewnętrzne oprzewodowanie ograniczają zakres prac montażowych i pozwalają szybko przygotować rozdzielnicę do pracy w instalacji elektrycznej. Produkt przeznaczony jest do montażu podtynkowego.

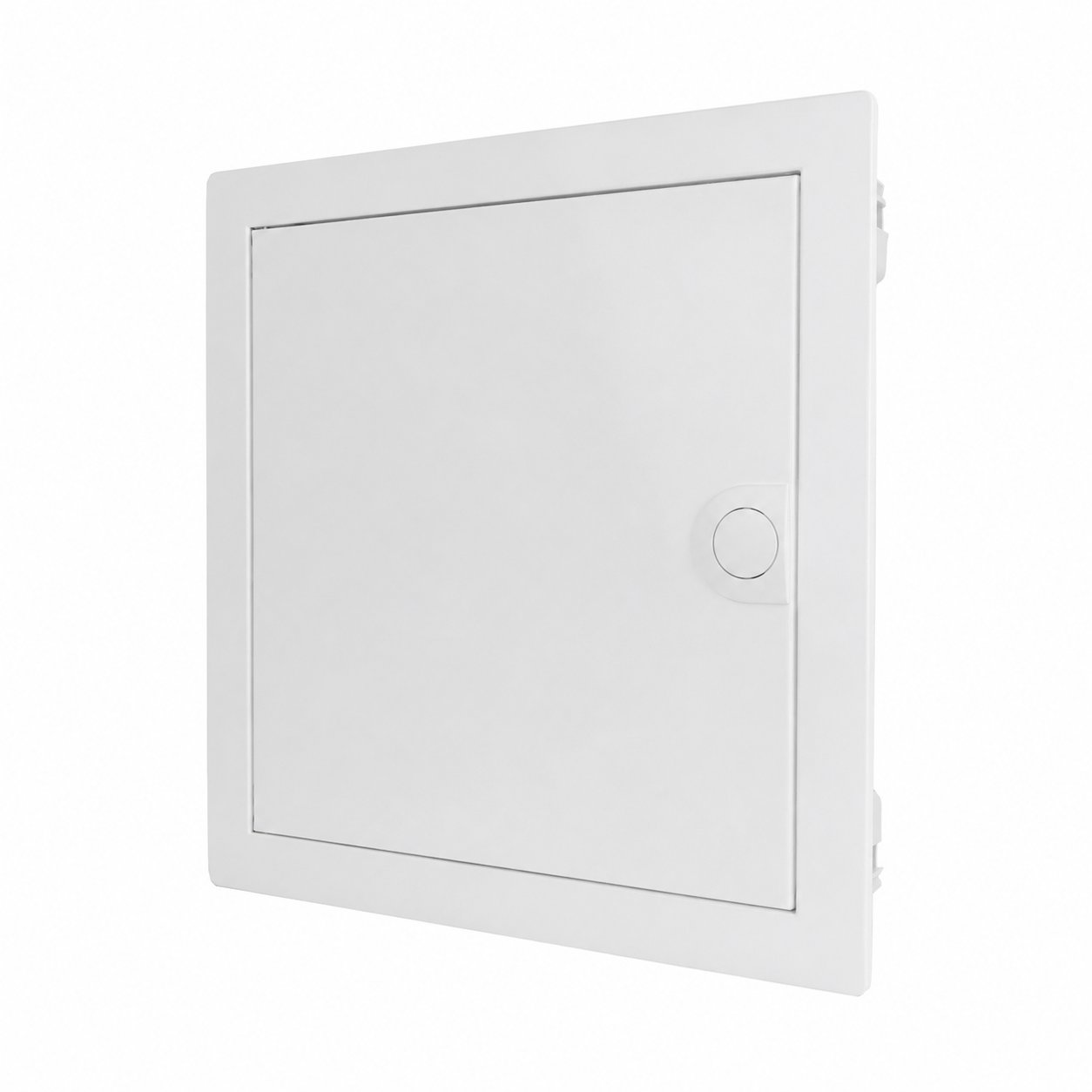

Kompletna rozdzielnica podtynkowa 12-modułowa

Model RM1x12-G0050 został przygotowany jako kompletne rozwiązanie, które łączy estetyczną obudowę podtynkową z zamontowaną aparaturą zabezpieczającą. Jeden rząd mieszczący 12 modułów sprawia, że rozdzielnica zachowuje kompaktowe wymiary, dzięki czemu dobrze sprawdza się w instalacjach, w których ważna jest oszczędność miejsca.

Obudowa ma wymiary 356 × 348 × 98 mm, a jej głębokość wbudowania wynosi 89 mm. Czysta biel RAL 9010 pozwala estetycznie wkomponować rozdzielnicę w różnego rodzaju wnętrza.

Zabezpieczenia MCB i RCCB

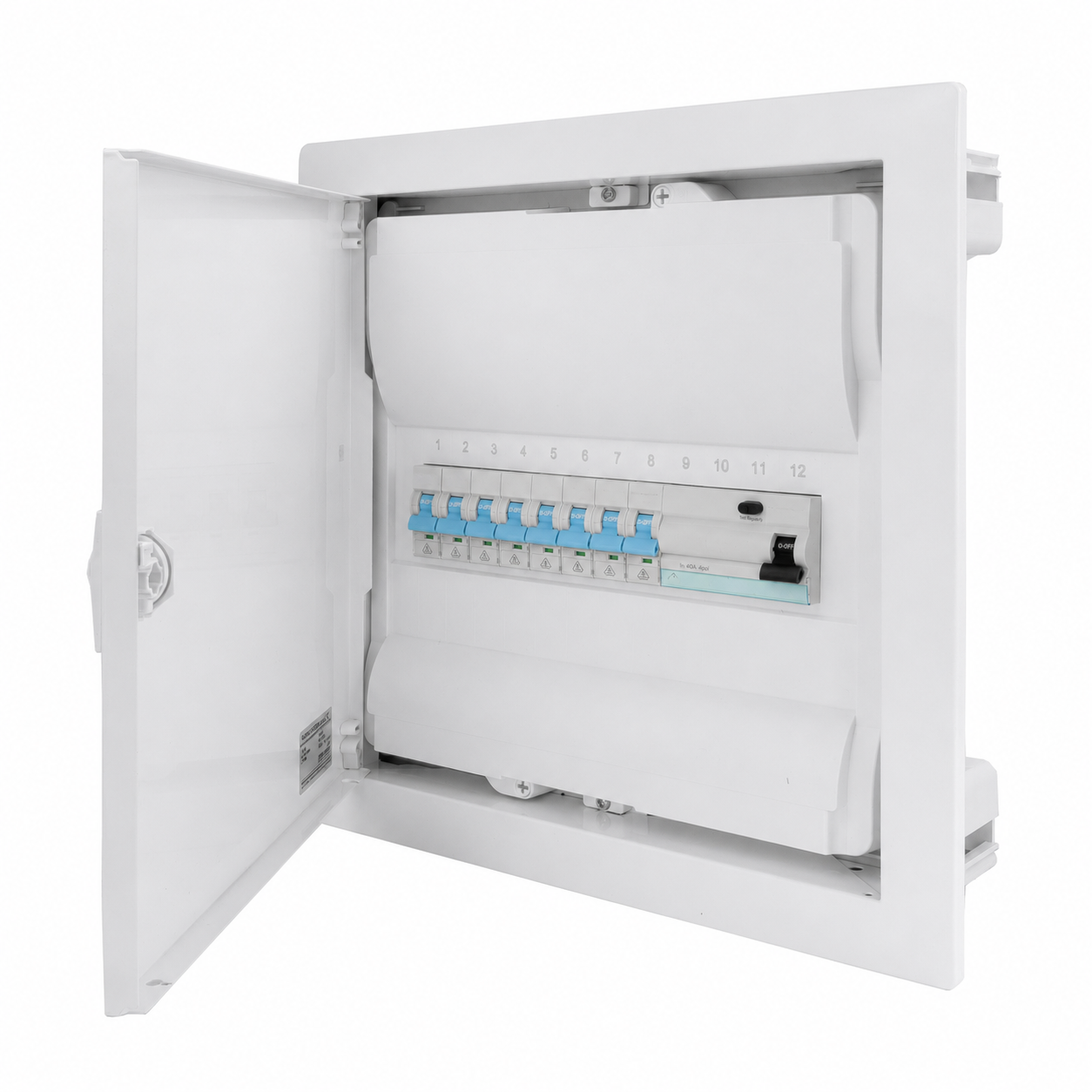

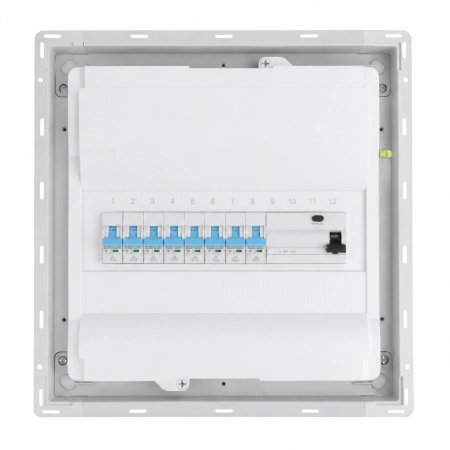

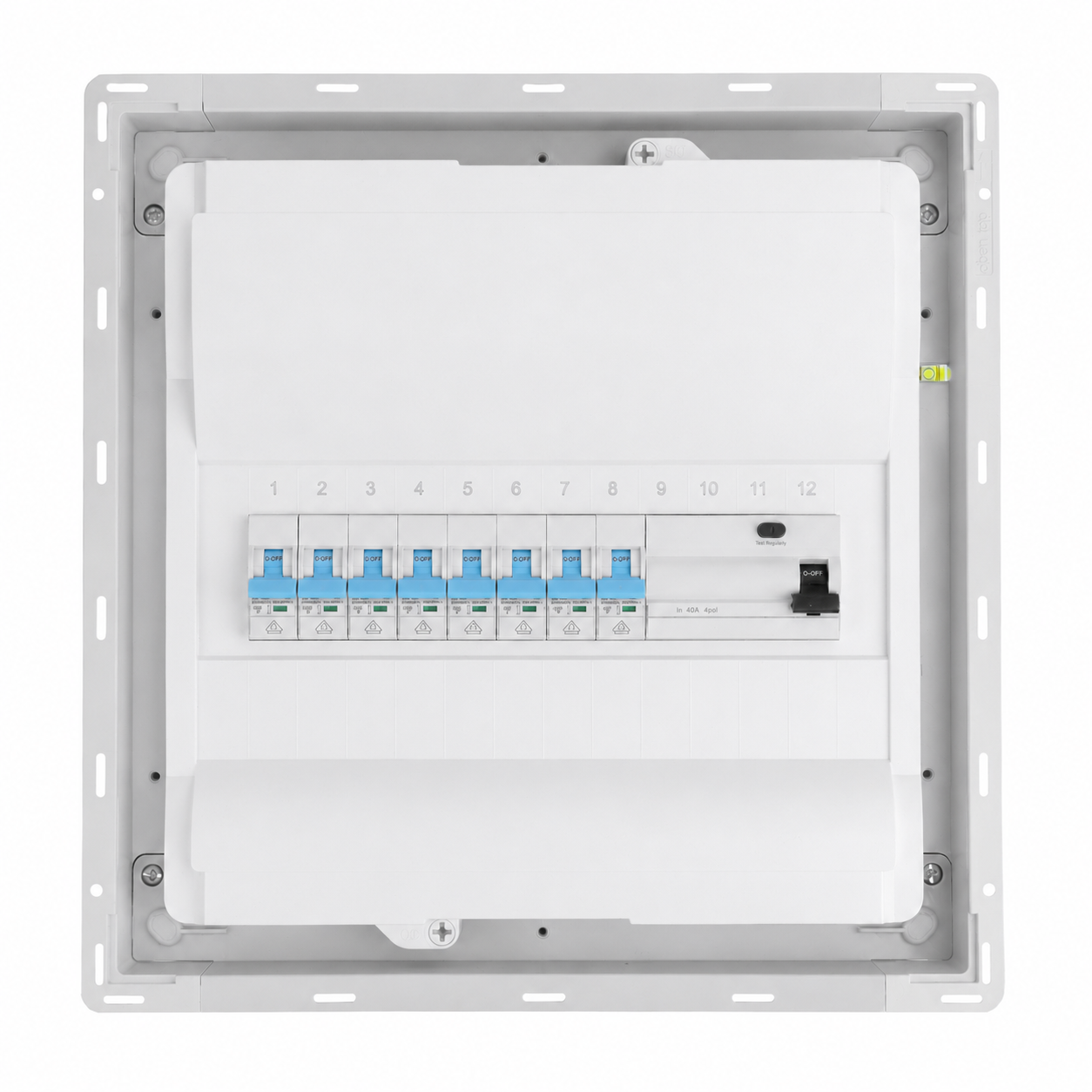

Jednym z najważniejszych elementów rozdzielnicy jest zamontowana aparatura modułowa. Zestaw obejmuje:

• 8 × wyłącznik nadprądowy MCB B16A, 1P, 10kA, VDE
• 1 × wyłącznik różnicowoprądowy RCCB 40A, 30mA, typ A, 3P+N, 10kA, VDE

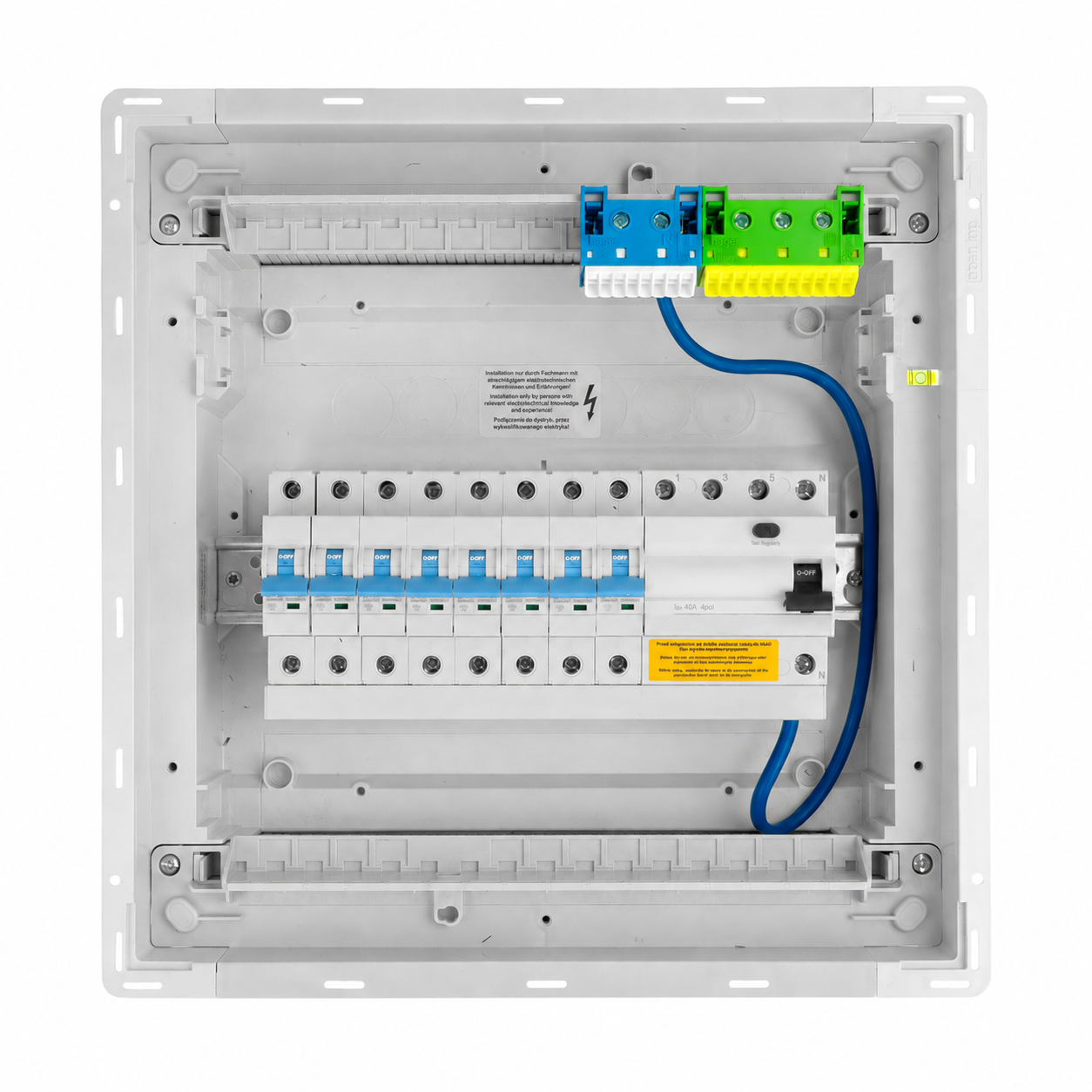

• aparaturę połączoną za pomocą szyny łączeniowej
• wykonane wewnętrzne oprzewodowanie przewodem neutralnym H07V-K 10 mm²

Wyłączniki nadprądowe B16 odpowiadają za ochronę poszczególnych obwodów przed skutkami przeciążeń i zwarć, natomiast zastosowany wyłącznik różnicowoprądowy stanowi element ochrony przeciwporażeniowej instalacji.

Wyłącznik różnicowoprądowy typu A

Zastosowany w rozdzielnicy RCCB typu A reaguje na sinusoidalny prąd różnicowy przemienny oraz pulsujący prąd różnicowy stały. Jest to rozwiązanie odpowiednie dla współczesnych instalacji elektrycznych, w których wykorzystywanych jest wiele urządzeń zawierających układy elektroniczne.

Prąd znamionowy RCCB wynosi 40A, natomiast znamionowy prąd różnicowy to 30mA.

Trwała obudowa podtynkowa

Obudowa rozdzielnicy została wykonana z tworzywa sztucznego i posiada II klasę ochronności. Stopień ochrony wynosi IP30, natomiast odporność mechaniczną określono na poziomie IK07.

Materiał obudowy jest odporny na promieniowanie UV, a konstrukcja przeszła badanie rozżarzonym drutem w temperaturze 650°C. Rozdzielnica posiada również certyfikat VDE.

Najważniejsze parametry techniczne

• model: RM1x12-G0050
• typ montażu: podtynkowy
• liczba rzędów: 1
• liczba modułów: 12
• napięcie znamionowe: 400 V
• częstotliwość znamionowa: 50 Hz
• prąd znamionowy: 40 A
• prąd znamionowy zwarciowy umowny: ≤10 kA
• RCCB: 1 × 40A/30mA, typ A, 3P+N, 10kA
• MCB: 8 × B16A, 1P, 10kA
• połączenie szyną łączeniową: tak
• wymiary z ramką: 356 × 348 × 98 mm
• wysokość wbudowania: 340 mm
• szerokość wbudowania: 314,5 mm
• głębokość wbudowania: 89 mm
• materiał obudowy: tworzywo sztuczne
• stopień ochrony: IP30
• odporność mechaniczna: IK07
• klasa ochronności: II
• kolor: biały RAL 9010
• odporność na promieniowanie UV: tak
• blok zacisków neutralnych: tak
• blok zacisków uziemiających: tak
• wloty przewodów: tak
• zamknięcie: blokada zatrzaskowa, bez zamka
• badanie rozżarzonym drutem: 650°C.

Zastosowanie rozdzielnicy RM1x12-G0050

Kompaktowa rozdzielnica podtynkowa może znaleźć zastosowanie między innymi w:

• instalacjach elektrycznych budynków mieszkalnych,
• domach jednorodzinnych,
• mieszkaniach,
• garażach,
• warsztatach,
• pomieszczeniach technicznych,
• niewielkich obiektach usługowych i użytkowych,
• modernizowanych instalacjach elektrycznych.

Podtynkowy sposób montażu pozwala uzyskać estetyczne wykończenie instalacji, ponieważ po zamontowaniu zasadnicza część obudowy znajduje się wewnątrz ściany.

Dlaczego warto wybrać gotową rozdzielnicę podtynkową?

Rozdzielnica modułowa RM1x12-G0050 jest rozwiązaniem dla instalatorów i użytkowników poszukujących gotowej konfiguracji zabezpieczeń. Fabrycznie zamontowane 8 wyłączników nadprądowych B16A, wyłącznik różnicowoprądowy 40A/30mA typu A oraz wykonane oprzewodowanie pozwalają ograniczyć czas potrzebny na prefabrykację rozdzielnicy.

Kompaktowa konstrukcja, aparatura z certyfikatem VDE, obudowa o odporności mechanicznej IK07 oraz zgodność z normami PN-EN 61439-1 i PN-EN 61439-3 sprawiają, że jest to praktyczne rozwiązanie do wykonania nowoczesnej instalacji elektrycznej.
