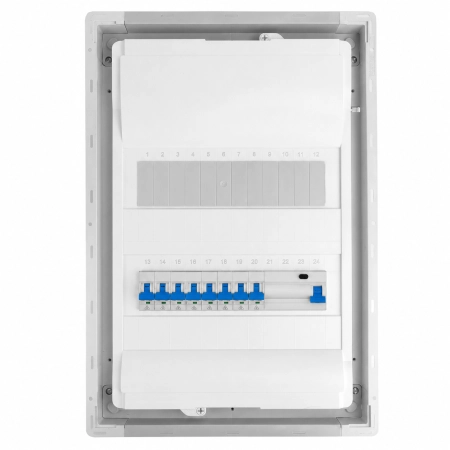

Rozdzielnica modułowa RM2x12-G0055

Rozdzielnica modułowa podtynkowa RM2x12-G0055 to kompletna, wyposażona i okablowana rozdzielnica elektryczna przeznaczona do nowoczesnych instalacji w domach, mieszkaniach, garażach, warsztatach oraz obiektach użytkowych. Konstrukcja 2x12 zapewnia łącznie 24 miejsca modułowe, umożliwiając wygodne rozmieszczenie aparatury oraz zachowanie uporządkowanego układu instalacji.

Rozdzielnica została wyposażona w 8 wyłączników nadprądowych MCB B16A 1P, wyłącznik różnicowoprądowy RCCB 40A/30mA typu A 3P+N oraz zaciski rozgałęźne Pollmann L1, L2, L3, N i PE. Aparatura jest zamontowana, połączona szyną łączeniową i okablowana, dzięki czemu produkt stanowi praktyczną bazę do wykonania kompletnej instalacji elektrycznej.

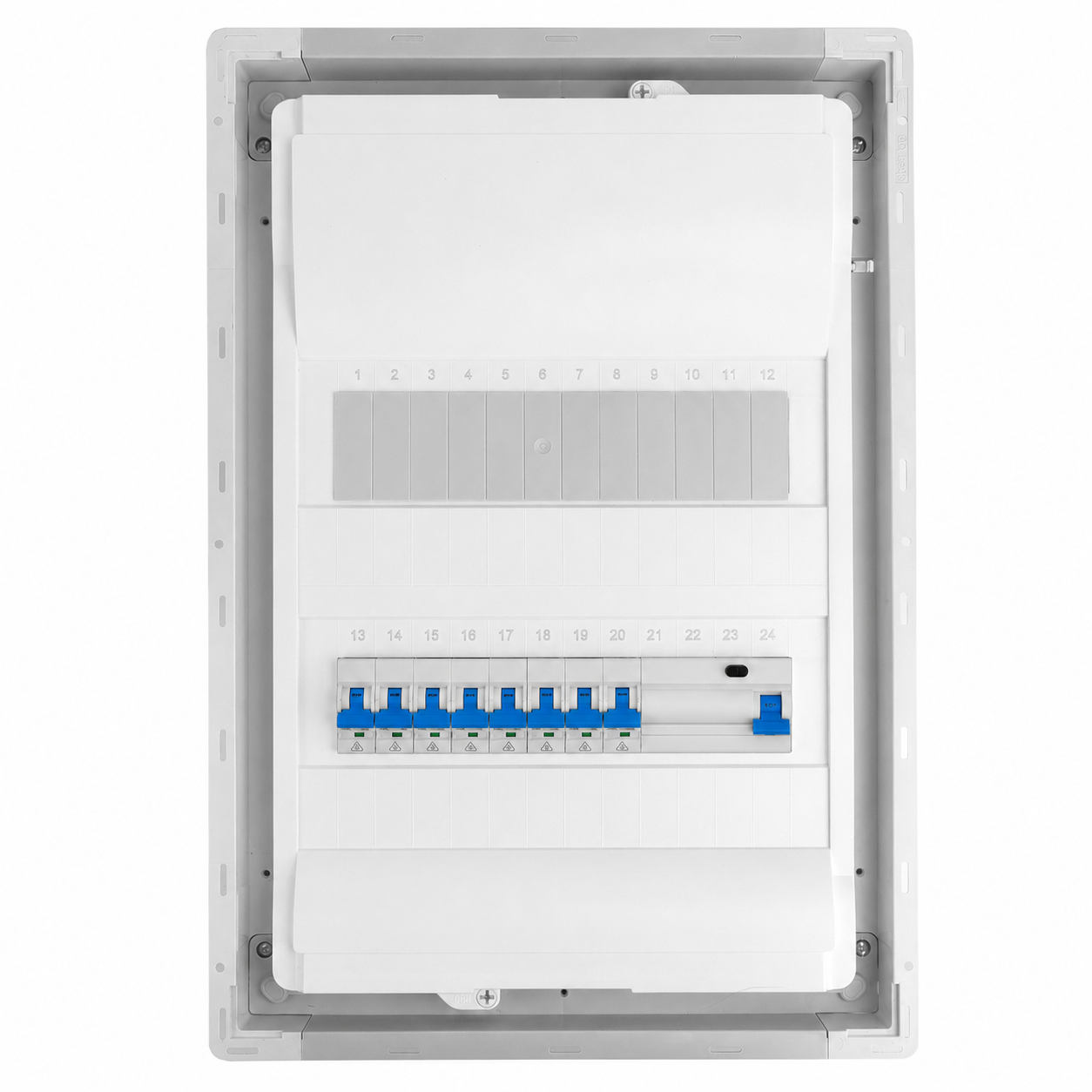

Gotowa rozdzielnica podtynkowa 2x12 – 24 moduły

Model RM2x12-G0055 został wykonany w obudowie przeznaczonej do montażu podtynkowego. Posiada 2 rzędy i 24 miejsca modułowe, dzięki czemu zapewnia więcej przestrzeni niż niewielkie rozdzielnice jednorzędowe 1x12.

Wymiary obudowy wraz z ramką wynoszą 505,5 × 348 × 98 mm, a głębokość wbudowania to 89 mm. Podtynkowy sposób montażu umożliwia estetyczne zintegrowanie rozdzielnicy ze ścianą, co ma szczególne znaczenie w pomieszczeniach mieszkalnych i użytkowych.

8 wyłączników nadprądowych MCB B16A

Rozdzielnica została wyposażona w 8 jednobiegunowych wyłączników nadprądowych MCB B16A 1P o znamionowej zdolności zwarciowej 10 kA.

Wyłączniki nadprądowe zabezpieczają poszczególne obwody instalacji przed skutkami przeciążeń i zwarć. Zastosowanie ośmiu niezależnych zabezpieczeń pozwala funkcjonalnie podzielić instalację na odrębne obwody odbiorcze.

Charakterystyka B jest powszechnie stosowana w instalacjach elektrycznych budynków mieszkalnych i użytkowych.

Wyłącznik różnicowoprądowy RCCB 40A/30mA typu A

Elementem wyposażenia jest również wyłącznik różnicowoprądowy RCCB 40A/30mA typu A, 3P+N, 10 kA.

Zastosowany RCCB typu A reaguje zarówno na sinusoidalny prąd różnicowy przemienny, jak i pulsujący prąd różnicowy stały. Jest to rozwiązanie odpowiednie dla współczesnych instalacji, w których pracuje wiele urządzeń wyposażonych w elementy elektroniczne.

Połączenie zabezpieczenia różnicowoprądowego z wyłącznikami nadprądowymi pozwala stworzyć funkcjonalny system ochrony instalacji i podłączonych obwodów.

Zaciski rozgałęźne Pollmann L1, L2, L3, N i PE

Rozdzielnica RM2x12-G0055 została wyposażona w zaciski rozgałęźne marki Pollmann dla:

• L1
• L2
• L3
• N
• PE

Zaciski pozwalają na uporządkowane rozprowadzenie przewodów fazowych, neutralnych i ochronnych wewnątrz rozdzielnicy. Takie rozwiązanie ułatwia wykonanie przejrzystych połączeń oraz późniejszą kontrolę, serwis lub rozbudowę instalacji.

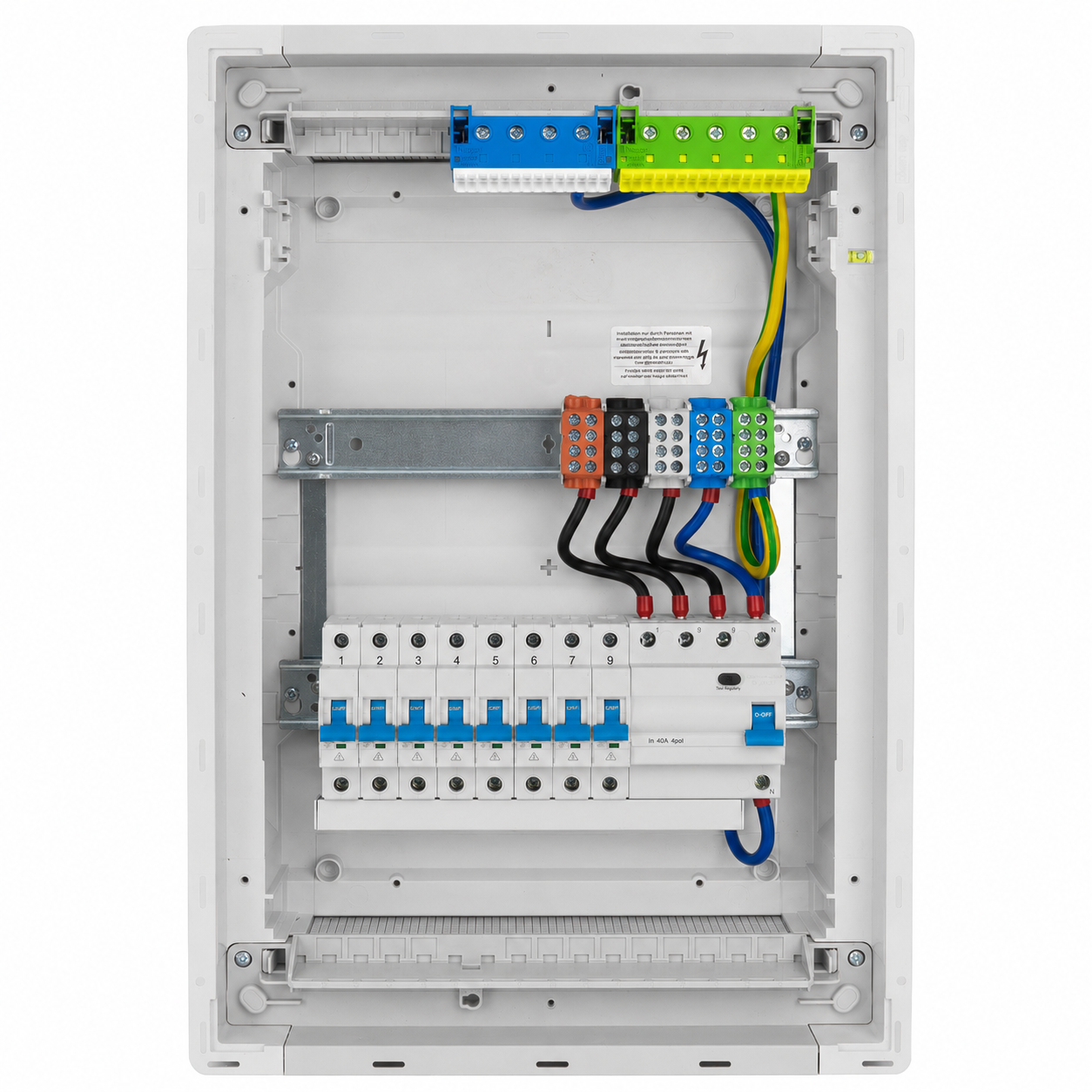

Fabrycznie okablowana rozdzielnica elektryczna

Dużą zaletą modelu RM2x12-G0055 jest wykonane wewnętrzne oprzewodowanie. Aparatura zabezpieczająca została połączona za pomocą szyny łączeniowej.

W rozdzielnicy zastosowano:

• przewody neutralne: H07V-K 10 mm² – niebieskie,
• przewody zasilające: H07V-K 10 mm² – czarne,
• przewody ochronne: H07V-K 16 mm² – żółto-zielone.

Gotowe oprzewodowanie ogranicza zakres prac związanych z prefabrykacją i usprawnia przygotowanie rozdzielnicy do pracy w docelowej instalacji.

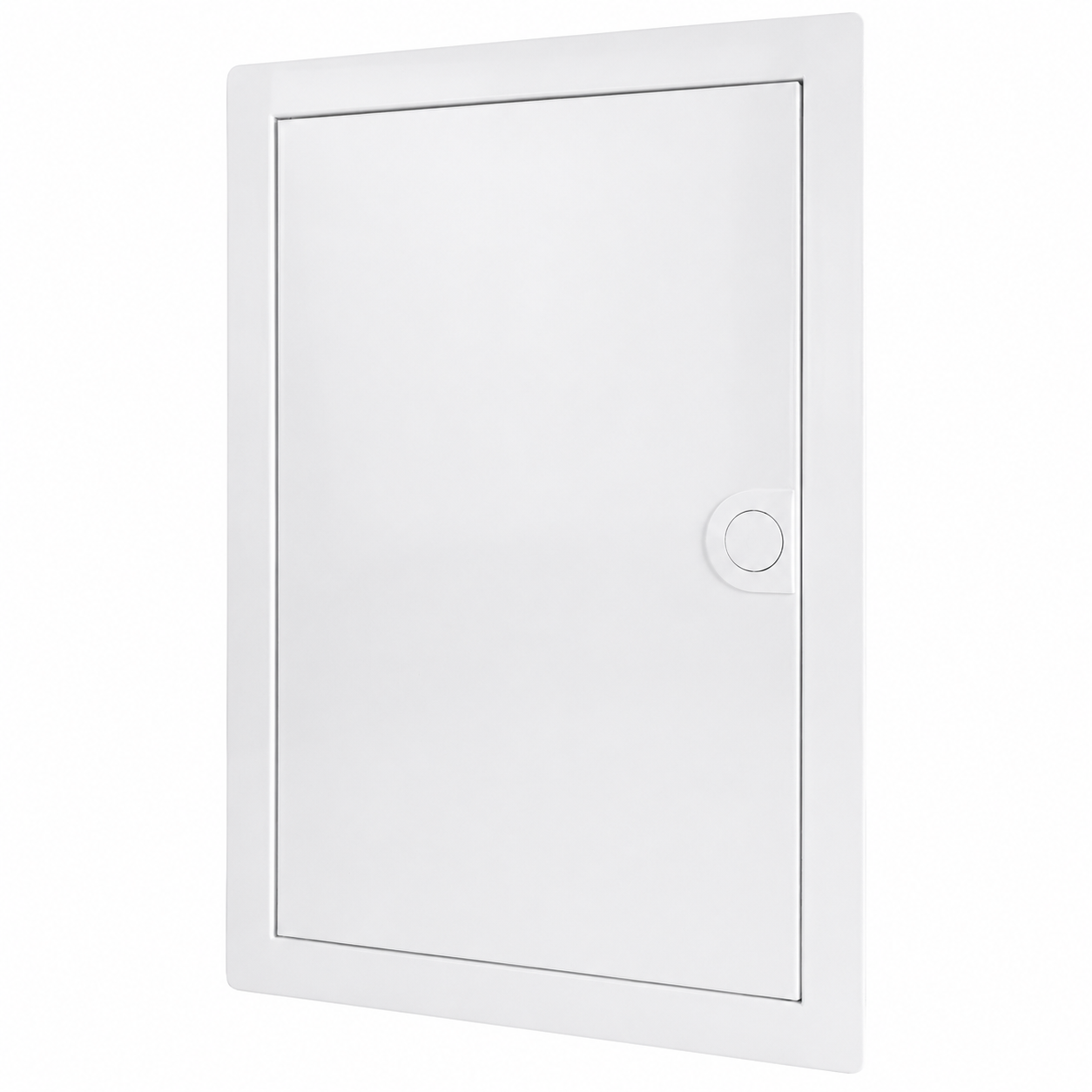

Obudowa podtynkowa IP30 i IK07

Obudowa została wykonana z tworzywa sztucznego i charakteryzuje się II klasą ochronności. Stopień ochrony wynosi IP30, natomiast odporność mechaniczną określono na poziomie IK07.

Rozdzielnica jest odporna na promieniowanie UV, a obudowa posiada certyfikat VDE. Produkt wyposażono również w blok zacisków neutralnych, blok zacisków uziemiających oraz wloty przewodów.

Biała kolorystyka RAL 9010 pozwala estetycznie dopasować rozdzielnicę do różnych wnętrz. Obudowa została poddana badaniu rozżarzonym drutem w temperaturze 650°C.

Parametry techniczne

• model: RM2x12-G0055
• typ konstrukcji: podtynkowa
• liczba rzędów: 2
• liczba modułów: 24 (2×12)
• wymiary obudowy z ramką: 505,5 × 348 × 98 mm
• wysokość wbudowania: 490 mm
• szerokość wbudowania: 314,5 mm
• głębokość wbudowania: 89 mm
• napięcie znamionowe: 400 V
• częstotliwość znamionowa: 50 Hz
• prąd znamionowy: 40 A
• znamionowy prąd zwarciowy umowny: ≤10 kA
• wyłącznik różnicowoprądowy: 1 × RCCB 40A/30mA, typ A, 3P+N, 10 kA VDE
• wyłączniki nadprądowe: 8 × MCB B16A, 1P, 10 kA VDE
• połączenie aparatury: szyna łączeniowa
• zaciski rozgałęźne: L1, L2, L3, N, PE Pollmann
• okablowanie wewnętrzne: tak
• materiał obudowy: tworzywo sztuczne
• stopień ochrony: IP30
• odporność mechaniczna: IK07
• klasa ochronności: II
• kolor: czysta biel RAL 9010
• odporność na promieniowanie UV: tak
• blok zacisków neutralnych: tak
• blok zacisków uziemiających: tak
• wloty przewodów: tak
• typ zamknięcia: blokada zatrzaskowa, bez zamka
• badanie rozżarzonym drutem: 650°C.

Zastosowanie rozdzielnicy podtynkowej RM2x12-G0055

Rozdzielnica może znaleźć zastosowanie między innymi w:

• domach jednorodzinnych,
• mieszkaniach,
• garażach,
• warsztatach,
• pomieszczeniach gospodarczych,
• pomieszczeniach technicznych,
• lokalach usługowych,
• niewielkich obiektach użytkowych,
• nowych instalacjach elektrycznych,
• modernizowanych instalacjach elektrycznych.

Dzięki konstrukcji 2x12 i 24 miejscom modułowym rozdzielnica zapewnia odpowiednią przestrzeń do uporządkowanego rozmieszczenia aparatury. Montaż podtynkowy pozwala natomiast uzyskać estetyczne wykończenie instalacji.

Najważniejsze zalety rozdzielnicy RM2x12-G0055

• kompletna i fabrycznie okablowana konstrukcja,
• 24 miejsca modułowe – 2x12,
• 8 wyłączników nadprądowych B16A,
• RCCB 40A/30mA typu A,
• aparatura o zdolności zwarciowej 10 kA,
• zaciski rozgałęźne Pollmann L1, L2, L3, N i PE,
• gotowe wewnętrzne oprzewodowanie,
• montaż podtynkowy,
• kompaktowa obudowa 505,5 × 348 × 98 mm,
• stopień ochrony IP30,
• odporność mechaniczna IK07,
• II klasa ochronności,
• odporność obudowy na promieniowanie UV,
• zgodność z normami PN-EN 61439-1 i PN-EN 61439-3.

Dlaczego warto wybrać rozdzielnicę RM2x12-G0055?

Rozdzielnica podtynkowa RM2x12-G0055 jest praktycznym rozwiązaniem dla osób poszukujących gotowej i uporządkowanej bazy do wykonania instalacji elektrycznej. Połączenie 8 zabezpieczeń MCB B16A, wyłącznika różnicowoprądowego RCCB 40A/30mA typu A oraz zacisków rozgałęźnych Pollmann zapewnia funkcjonalną konfigurację dla wielu zastosowań mieszkaniowych i użytkowych.

Fabrycznie wykonane okablowanie pozwala ograniczyć czas potrzebny na prefabrykację, natomiast 24-modułowa obudowa 2x12 zapewnia wygodne rozmieszczenie elementów. To rozwiązanie dla instalatorów i użytkowników poszukujących wyposażonej, okablowanej rozdzielnicy elektrycznej podtynkowej z zabezpieczeniami nadprądowymi i różnicowoprądowymi.
