Rozdzielnica modułowa RM2x12-G0056

Rozdzielnica modułowa podtynkowa RM2x12-G0056 to kompletna, wyposażona i okablowana rozdzielnica elektryczna przeznaczona do wykonywania nowoczesnych instalacji w domach, mieszkaniach, garażach, warsztatach oraz obiektach użytkowych. Dwurzędowa konstrukcja oferuje 24 miejsca modułowe (2x12), zapewniając przestrzeń do wygodnego rozmieszczenia aparatury zabezpieczającej i uporządkowanego prowadzenia przewodów.

Rozdzielnica została wyposażona w 10 wyłączników nadprądowych MCB B16A – 9 jednobiegunowych 1P oraz 1 trójbiegunowy 3P – a także wyłącznik różnicowoprądowy RCCB 40A/30mA typu A 3P+N. Całość uzupełniają zaciski rozgałęźne Pollmann L1, L2, L3, N i PE oraz fabrycznie wykonane okablowanie.

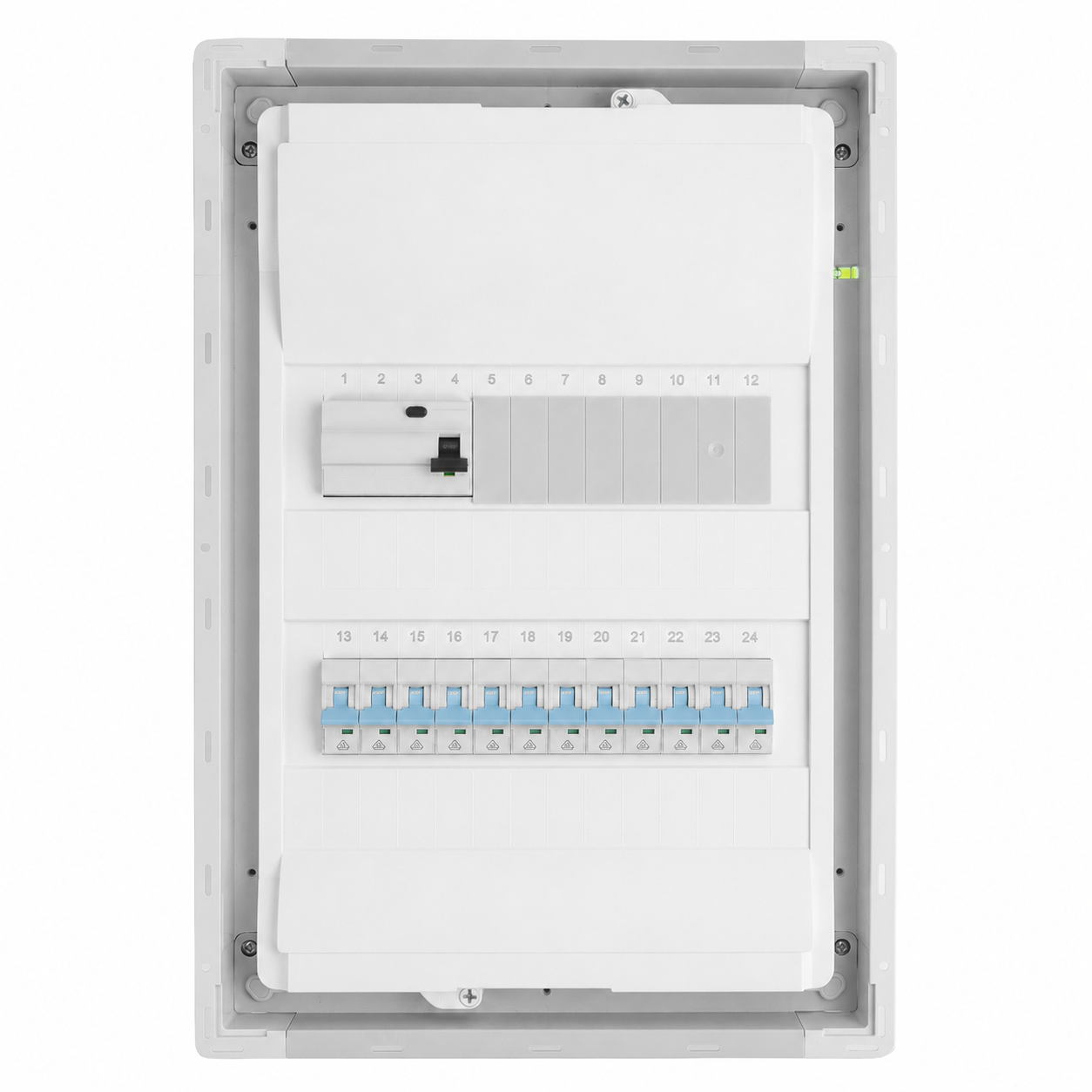

Gotowa rozdzielnica podtynkowa 2x12 – 24 moduły

Model RM2x12-G0056 został wykonany w obudowie przeznaczonej do montażu podtynkowego. Dwa rzędy pozwalają na wykorzystanie łącznie 24 miejsc modułowych, dzięki czemu rozdzielnica zapewnia odpowiednią przestrzeń dla zastosowanych zabezpieczeń.

Wymiary obudowy wraz z ramką wynoszą 505,5 × 348 × 98 mm. Wysokość wbudowania to 490 mm, szerokość 314,5 mm, a głębokość 89 mm. Podtynkowy sposób montażu pozwala estetycznie zintegrować rozdzielnicę z powierzchnią ściany.

10 wyłączników nadprądowych MCB B16A

W porównaniu z podstawowymi wariantami wyposażonymi w 8 zabezpieczeń MCB model DV-6227-PT oferuje bardziej rozbudowaną konfigurację. W rozdzielnicy zamontowano:

• 9 × MCB B16A 1P 10 kA VDE
• 1 × MCB B16A 3P 10 kA VDE

Jednobiegunowe wyłączniki B16A mogą służyć do ochrony odpowiednio zaprojektowanych obwodów jednofazowych, natomiast trójbiegunowy MCB B16A pozwala zabezpieczyć odpowiedni obwód trójfazowy. Wyłączniki nadprądowe chronią instalację przed skutkami przeciążeń i zwarć.

Wyłącznik różnicowoprądowy RCCB 40A/30mA typu A

Rozdzielnica została wyposażona w wyłącznik różnicowoprądowy RCCB 40A/30mA typu A, 3P+N, 10 kA VDE. Stanowi on ważny element ochrony instalacji elektrycznej.

RCCB typu A reaguje na sinusoidalny prąd różnicowy przemienny oraz pulsujący prąd różnicowy stały. Z tego względu jest rozwiązaniem dostosowanym do współczesnych instalacji, w których wykorzystywane są urządzenia wyposażone w elementy elektroniczne.

Instalacja jednofazowa i trójfazowa

Istotną cechą modelu RM2x12-G0056 jest zastosowanie zarówno zabezpieczeń jednobiegunowych, jak i jednego wyłącznika trójbiegunowego. Pozwala to wykorzystać rozdzielnicę w instalacji obejmującej odpowiednio zaprojektowane obwody jednofazowe i trójfazowe.

9 wyłączników B16A 1P umożliwia zabezpieczenie wielu niezależnych obwodów, natomiast MCB B16A 3P może zostać wykorzystany dla odbiornika lub obwodu trójfazowego. Napięcie znamionowe rozdzielnicy wynosi 400 V, częstotliwość 50 Hz, a prąd znamionowy 40 A.

Zaciski rozgałęźne Pollmann L1, L2, L3, N i PE

Rozdzielnica została dodatkowo wyposażona w zaciski rozgałęźne marki Pollmann przeznaczone dla:

• L1
• L2
• L3
• N
• PE

Zaciski pozwalają uporządkować rozdział przewodów fazowych, neutralnych i ochronnych wewnątrz rozdzielnicy. Takie rozwiązanie ułatwia wykonanie czytelnej instalacji oraz późniejszą kontrolę i obsługę układu.

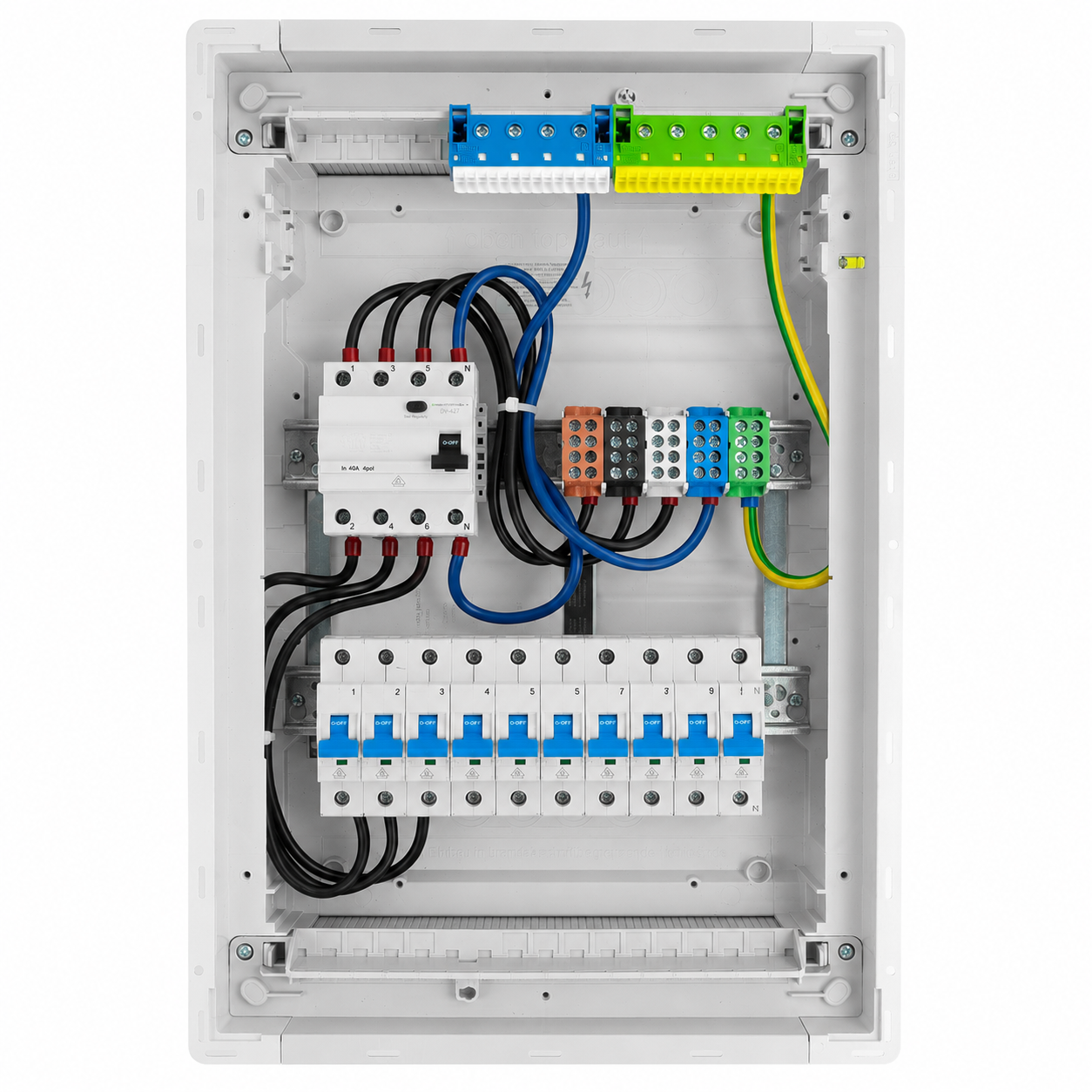

Fabrycznie okablowana rozdzielnica elektryczna

Jedną z najważniejszych zalet modelu DV-6227-PT jest fabrycznie wykonane oprzewodowanie. Aparatura zabezpieczająca została połączona za pomocą szyny łączeniowej.

Wewnątrz zastosowano:

• przewody neutralne: H07V-K 10 mm² – niebieskie,
• przewody zasilające: H07V-K 10 mm² – czarne,
• przewody ochronne: H07V-K 16 mm² – żółto-zielone.

Gotowe okablowanie ogranicza zakres prac związanych z prefabrykacją rozdzielnicy i pozwala sprawniej przygotować ją do pracy w docelowej instalacji.

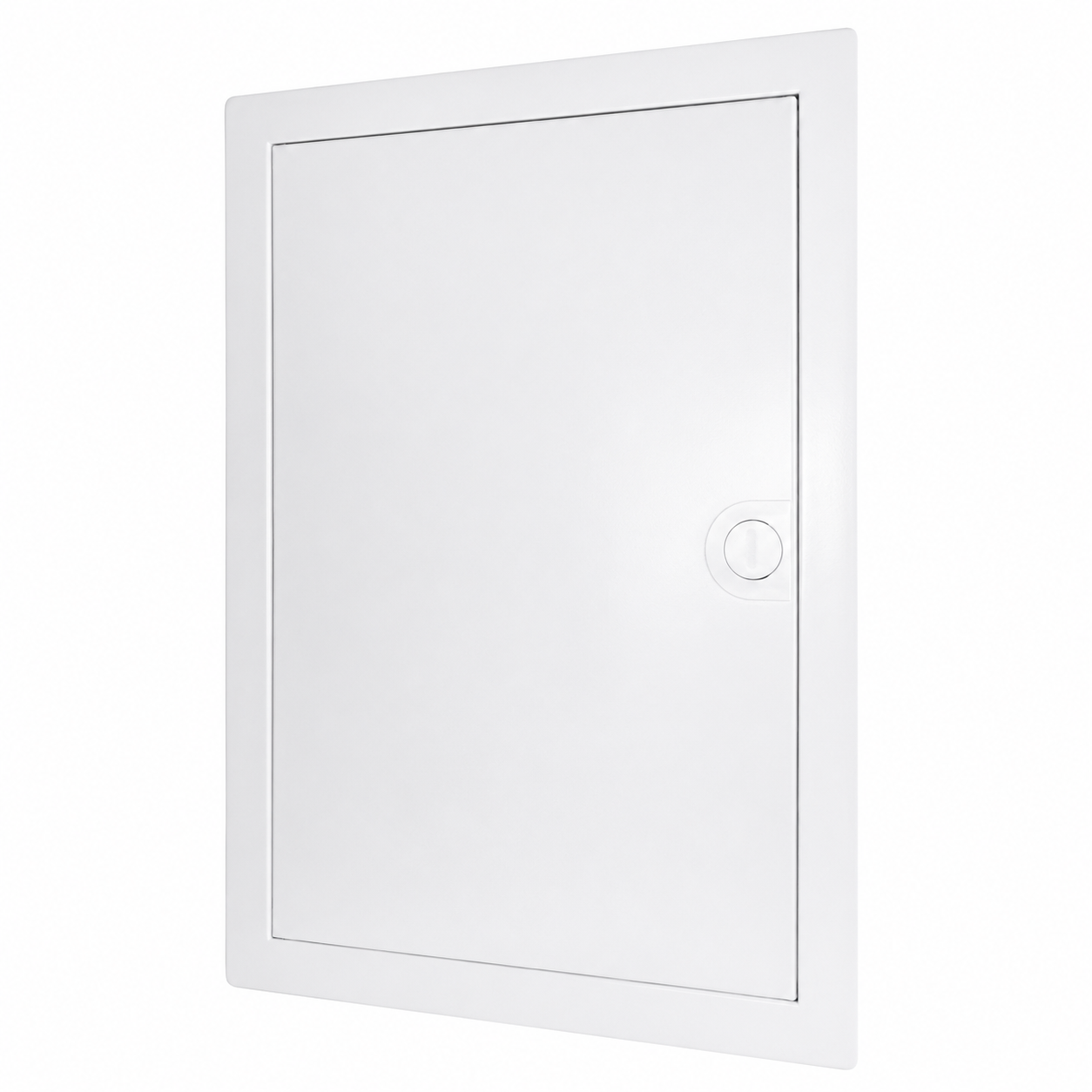

Obudowa podtynkowa IP30 i IK07

Obudowę wykonano z tworzywa sztucznego. Posiada II klasę ochronności, stopień ochrony IP30 oraz odporność mechaniczną IK07. Jest również odporna na działanie promieniowania UV i posiada certyfikat VDE.

Obudowa wykonana jest w kolorze czystej bieli RAL 9010, dzięki czemu dobrze komponuje się z różnymi wnętrzami. Produkt posiada blok zacisków neutralnych, blok zacisków uziemiających oraz wloty przewodów. Zastosowano zamknięcie zatrzaskowe bez zamka.

Parametry techniczne

• model: RM2x12-G0056
• typ konstrukcji: podtynkowa
• liczba rzędów: 2
• liczba modułów: 24 (2x12)
• wymiary obudowy z ramką: 505,5 × 348 × 98 mm
• wysokość wbudowania: 490 mm
• szerokość wbudowania: 314,5 mm
• głębokość wbudowania: 89 mm
• napięcie znamionowe: 400 V
• częstotliwość znamionowa: 50 Hz
• prąd znamionowy: 40 A
• znamionowy prąd zwarciowy umowny: ≤10 kA
• RCCB: 1 × 40A/30mA, typ A, 3P+N, 10 kA VDE
• MCB jednofazowe: 9 × B16A, 1P, 10 kA VDE
• MCB trójfazowe: 1 × B16A, 3P, 10 kA VDE
• łączna liczba wyłączników MCB: 10
• połączenie aparatury szyną łączeniową: tak
• zaciski rozgałęźne: L1, L2, L3, N, PE Pollmann
• okablowanie wewnętrzne: tak
• materiał obudowy: tworzywo sztuczne
• stopień ochrony: IP30
• odporność mechaniczna: IK07
• klasa ochronności: II
• kolor: czysta biel RAL 9010
• odporność na promieniowanie UV: tak
• blok zacisków neutralnych: tak
• blok zacisków uziemiających: tak
• wloty przewodów: tak
• zamknięcie: zatrzaskowe, bez zamka
• badanie rozżarzonym drutem: 650°C.

Zastosowanie rozdzielnicy RM2x12-G0056

Rozdzielnica modułowa podtynkowa 2x12 może znaleźć zastosowanie między innymi w:

• domach jednorodzinnych,
• mieszkaniach,
• garażach,
• warsztatach,
• pomieszczeniach technicznych,
• pomieszczeniach gospodarczych,
• lokalach użytkowych,
• niewielkich obiektach usługowych,
• nowych instalacjach elektrycznych,
• modernizowanych instalacjach,
• instalacjach wymagających zabezpieczenia obwodów jedno- i trójfazowych.

Ostateczny sposób wykorzystania zabezpieczeń powinien być dostosowany do projektu instalacji, przekrojów przewodów, parametrów odbiorników oraz wymaganych środków ochrony.

Najważniejsze zalety RM2x12-G0056

• kompletna i okablowana rozdzielnica elektryczna,
• 24 miejsca modułowe – 2x12,
• 9 × MCB B16A 1P 10 kA,
• 1 × MCB B16A 3P 10 kA,
• 1 × RCCB 40A/30mA typu A 3P+N,
• aparatura z oznaczeniem VDE,
• możliwość obsługi odpowiednio zaprojektowanych obwodów jedno- i trójfazowych,
• zaciski rozgałęźne Pollmann L1, L2, L3, N i PE,
• wykonane okablowanie wewnętrzne,
• obudowa IP30 i IK07,
• II klasa ochronności,
• odporność obudowy na promieniowanie UV,
• estetyczny montaż podtynkowy,
• zgodność z PN-EN 61439-1 i PN-EN 61439-3.

Dlaczego warto wybrać rozdzielnicę RM2x12-G0056?

RM2x12-G0056 to rozbudowany wariant gotowej rozdzielnicy podtynkowej, który łączy 9 zabezpieczeń jednofazowych B16A, jedno zabezpieczenie trójfazowe B16A oraz RCCB 40A/30mA typu A. Dzięki temu może stanowić praktyczną bazę dla instalacji wymagającej większej liczby zabezpieczonych obwodów.

Fabryczne okablowanie i zaciski rozgałęźne Pollmann ułatwiają wykonanie uporządkowanej instalacji, natomiast obudowa 2x12 z 24 miejscami modułowymi zapewnia przestrzeń potrzebną do rozmieszczenia aparatury. To rozwiązanie dla instalatorów i użytkowników poszukujących gotowej, wyposażonej i okablowanej rozdzielnicy elektrycznej podtynkowej z zabezpieczeniami MCB i RCCB.
