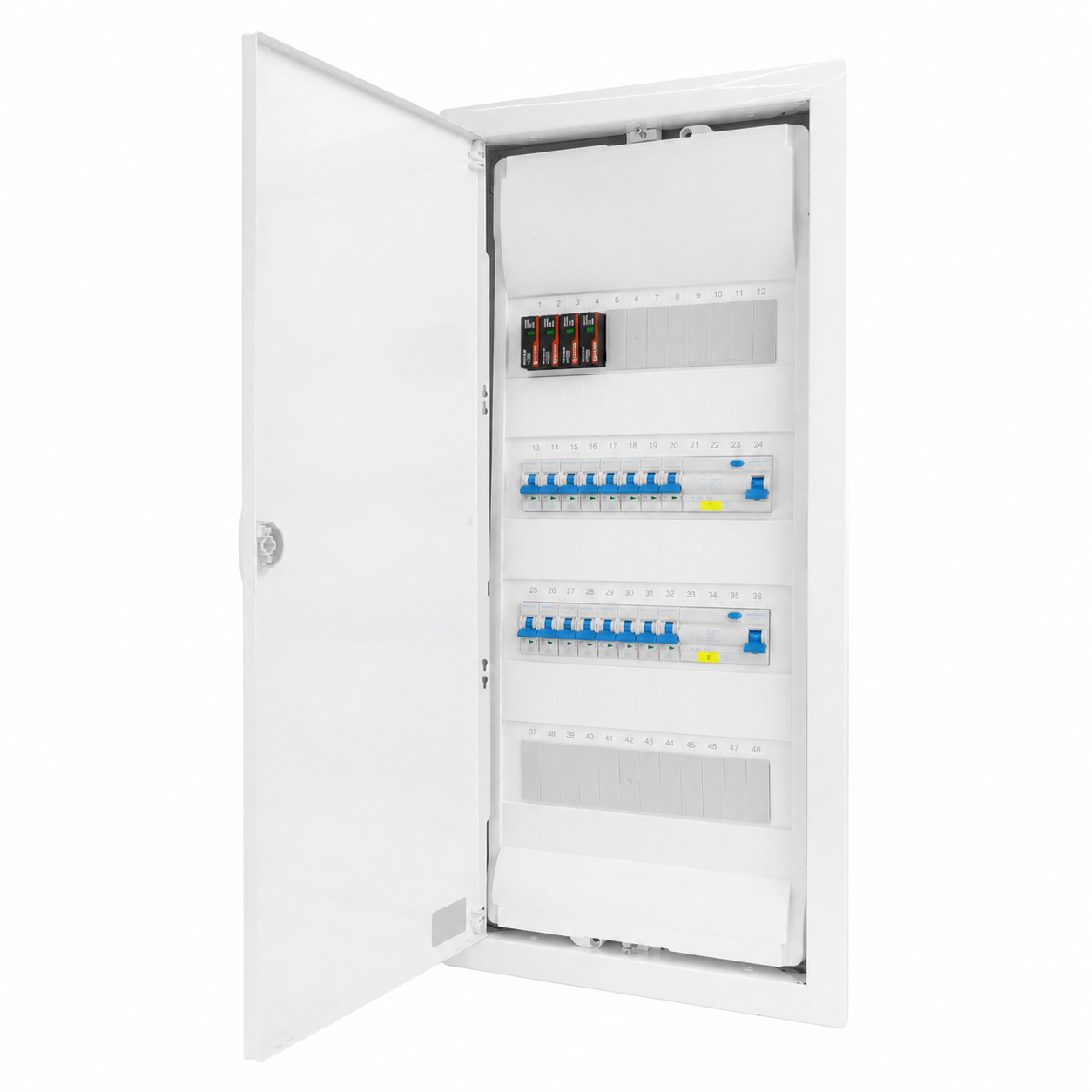

Rozdzielnica modułowa podtynkowa 4x12 to kompletna, wyposażona i okablowana skrzynka elektryczna przeznaczona do rozdziału energii oraz zabezpieczenia obwodów instalacji elektrycznej. Czterorzędowa konstrukcja zapewnia 48 miejsc modułowych, umożliwiając wygodne rozmieszczenie aparatury oraz wykonanie rozbudowanej instalacji z wieloma niezależnymi obwodami.

Rozdzielnica została wyposażona w 14 wyłączników nadprądowych MCB, 2 wyłączniki różnicowoprądowe RCCB typu A oraz ogranicznik przepięć SALTEK AC T1+T2 TNS. Dodatkowo posiada przygotowane okablowanie wewnętrzne, szynę łączeniową oraz zaciski rozgałęźne L1, L2, L3, N i PE.

Dzięki kompletnej konfiguracji okablowana rozdzielnica podtynkowa 4x12 stanowi praktyczne rozwiązanie do nowych i modernizowanych instalacji elektrycznych w domach, garażach, warsztatach, budynkach gospodarczych oraz obiektach użytkowych.

Rozdzielnica podtynkowa z zabezpieczeniami MCB i RCCB

Zastosowana aparatura umożliwia zabezpieczenie poszczególnych obwodów instalacji przed skutkami przeciążeń, zwarć oraz prądów różnicowych.

Rozdzielnica została wyposażona w:

• 13 × wyłącznik nadprądowy MCB B16A 1P 10 kA VDE,
• 1 × wyłącznik nadprądowy MCB B16A 3P 10 kA VDE,
• 2 × wyłącznik różnicowoprądowy RCCB 40A / 30 mA Typ A 3P+N 10 kA VDE,
• ogranicznik przepięć SALTEK AC T1+T2 TNS,
• zaciski rozgałęźne L1, L2, L3, N i PE,
• blok zacisków neutralnych,
• blok zacisków ochronnych,
• szynę łączeniową,
• przygotowane okablowanie wewnętrzne.

Tak skonfigurowana rozdzielnica elektryczna 400V pozwala na uporządkowane wykonanie zabezpieczeń dla obwodów jedno- i trójfazowych.

Ogranicznik przepięć SALTEK T1+T2

Ważnym elementem wyposażenia jest ogranicznik przepięć SALTEK AC T1+T2 przeznaczony do układu TN-S. Ochrona przeciwprzepięciowa pozwala ograniczyć przepięcia występujące w instalacji elektrycznej, zwiększając tym samym poziom ochrony podłączonych urządzeń i odbiorników.

Połączenie ogranicznika przepięć z wyłącznikami nadprądowymi MCB oraz wyłącznikami różnicowoprądowymi RCCB tworzy kompleksowy zestaw zabezpieczeń instalacji elektrycznej.

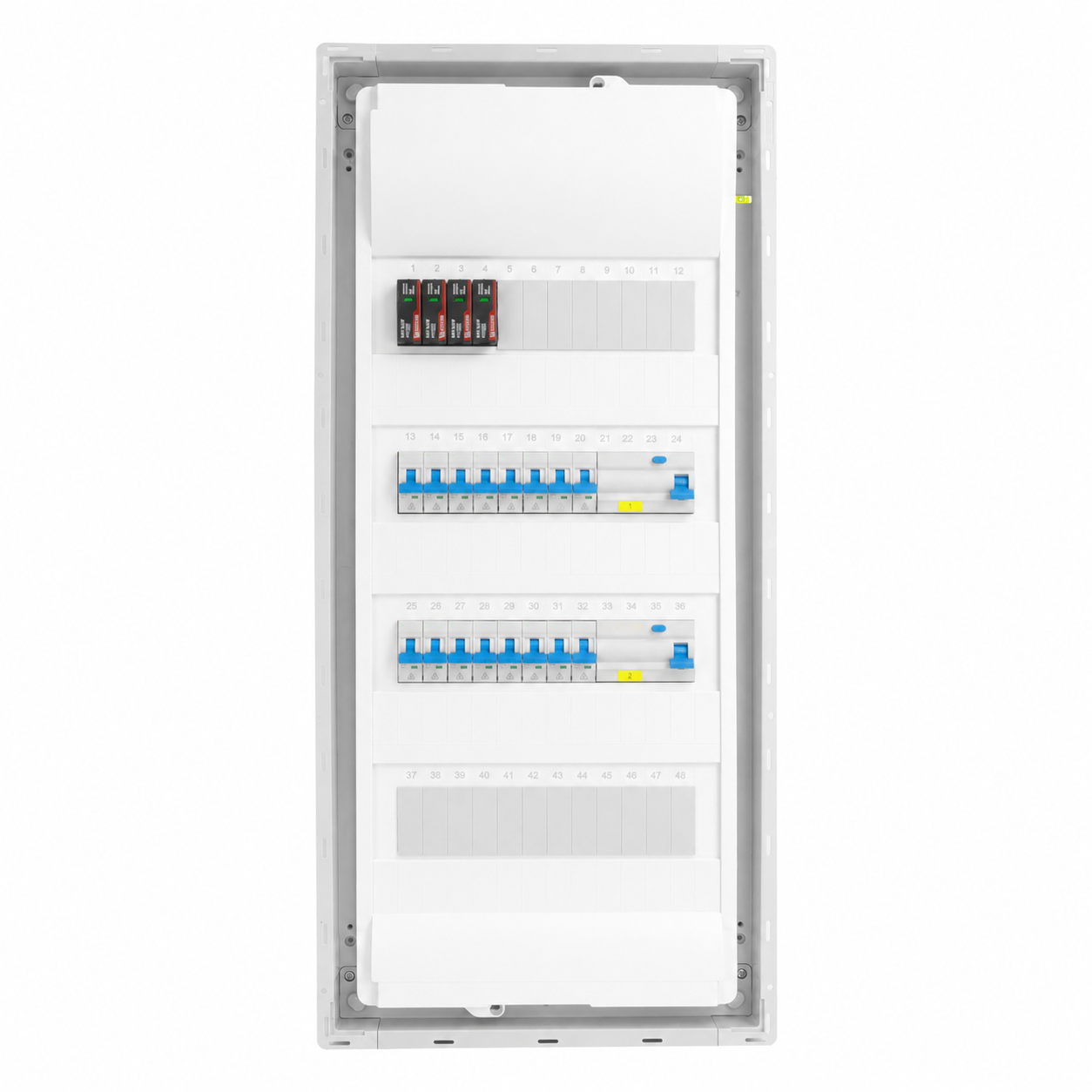

48 miejsc modułowych – konstrukcja 4x12

Rozdzielnica posiada 4 rzędy po 12 miejsc modułowych, czyli łącznie 48 modułów. Duża przestrzeń wewnętrzna umożliwia czytelne rozmieszczenie aparatury i sprawia, że model dobrze sprawdzi się w bardziej rozbudowanych instalacjach.

Obudowa ma wymiary 755,5 × 348 × 98 mm, natomiast jej wymiary montażowe wynoszą:

• wysokość wbudowania – 740 mm,
• szerokość wbudowania – 314,5 mm,
• głębokość wbudowania – 89 mm.

Montaż podtynkowy pozwala estetycznie wkomponować rozdzielnicę w powierzchnię ściany, pozostawiając widoczną przede wszystkim przednią część obudowy.

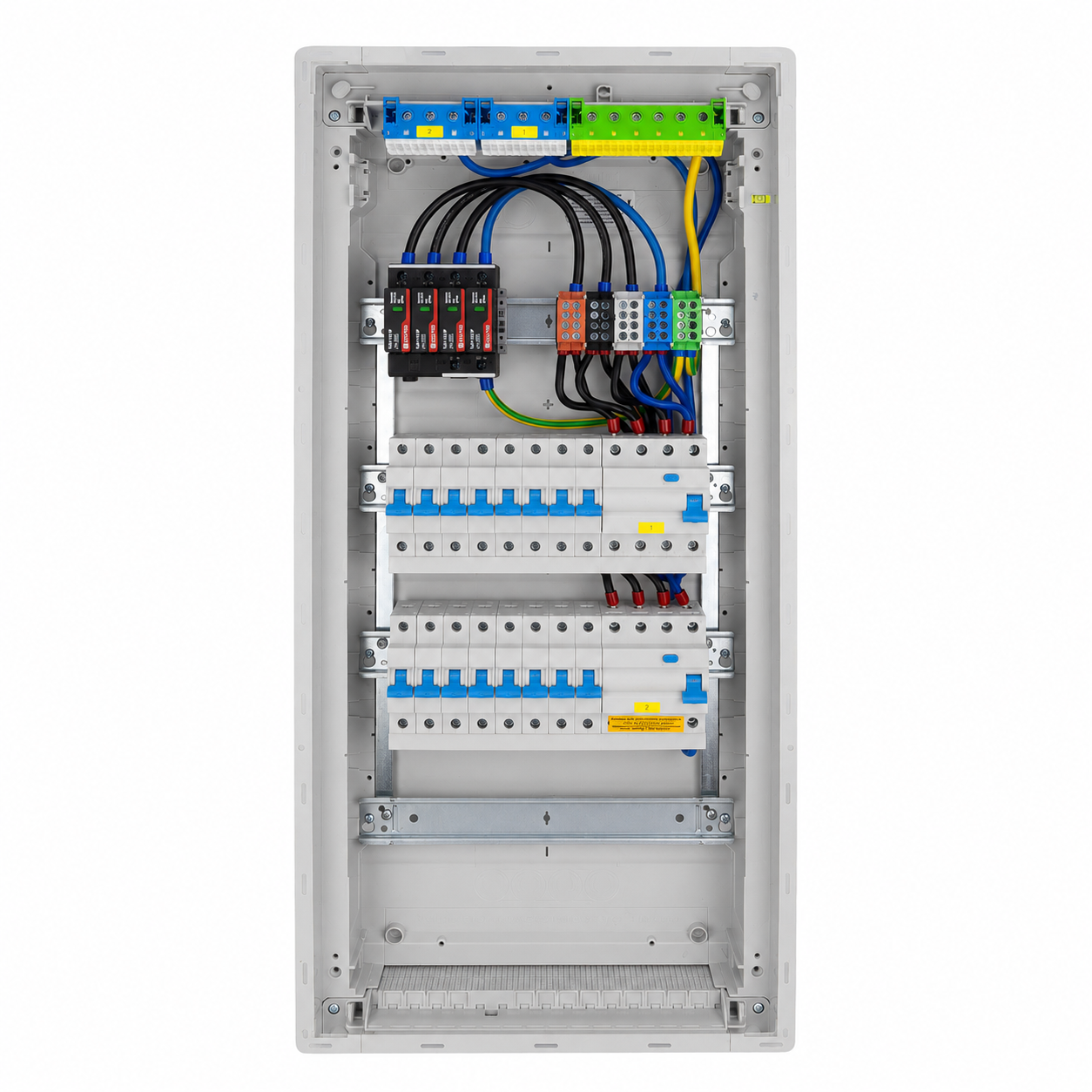

Gotowa i okablowana rozdzielnica elektryczna

Dużą zaletą produktu jest przygotowane okablowanie wewnętrzne, dzięki któremu ograniczony zostaje zakres prac związanych z prefabrykacją rozdzielnicy na miejscu inwestycji.

Do wykonania połączeń zastosowano:

• przewody neutralne H07V-K 10/16 mm² – niebieskie,
• przewody zasilające H07V-K 10/16 mm² – czarne,
• przewody ochronne H07V-K 16 mm² – żółto-zielone.

Rozdzielnica wyposażona jest również w bloki zacisków neutralnych i ochronnych oraz zaciski rozgałęźne L1, L2, L3, N i PE. Pozwala to na uporządkowane wykonanie połączeń i ułatwia dalsze podłączenie instalacji.

Rozdzielnica elektryczna 400V

Rozdzielnica przeznaczona jest do instalacji o napięciu znamionowym 400 V i częstotliwości 50 Hz. Prąd znamionowy wynosi 40 A, natomiast znamionowy prąd zwarciowy umowny wynosi ≤10 kA.

Zastosowanie aparatury jedno- i trójfazowej pozwala wykorzystać rozdzielnicę w instalacjach zasilających różnego rodzaju odbiorniki.

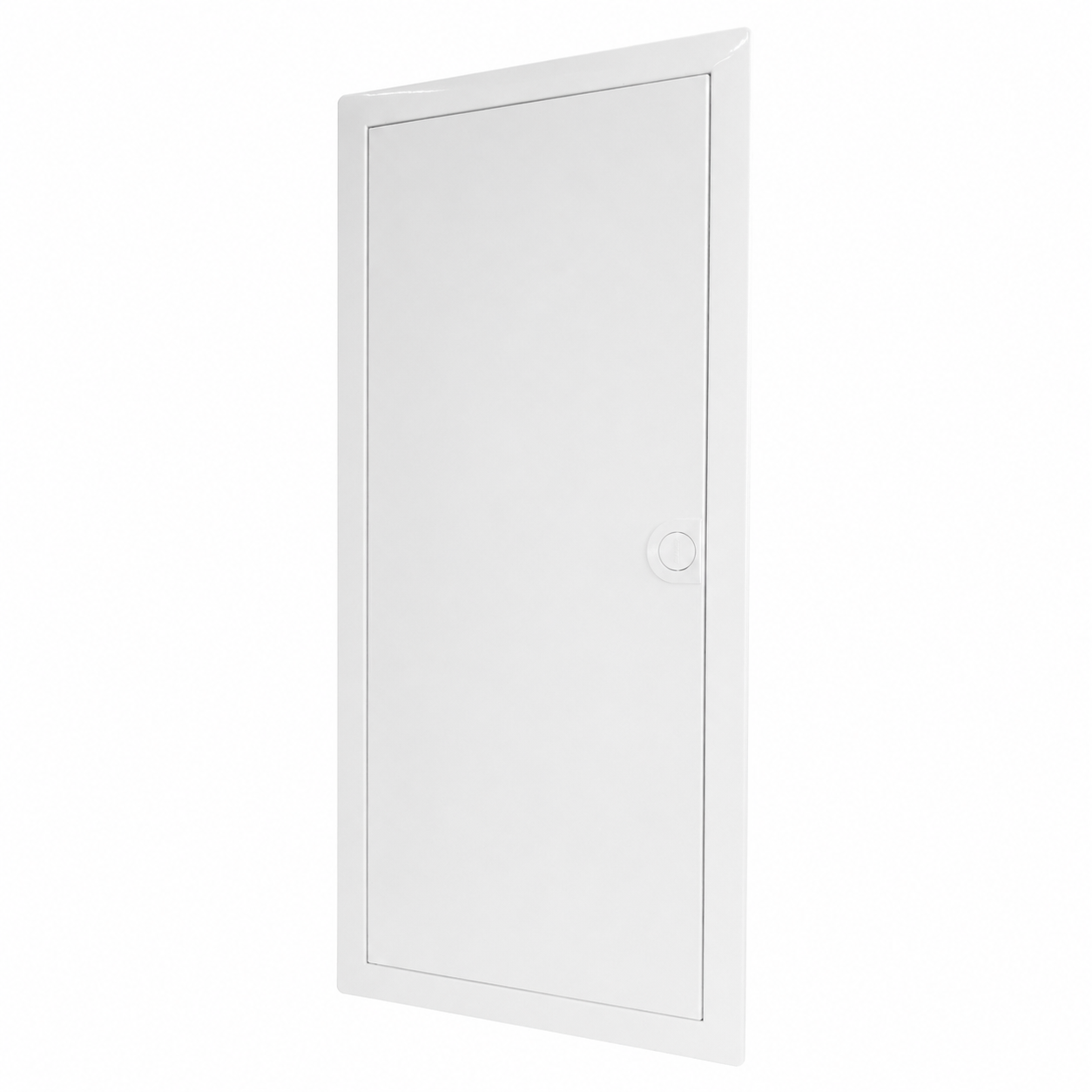

Solidna obudowa podtynkowa

Obudowa wykonana została z tworzywa sztucznego i charakteryzuje się odpornością mechaniczną IK07. Posiada również II klasę ochronności oraz stopień ochrony IP30.

Zastosowany materiał jest odporny na promieniowanie UV, a obudowa posiada certyfikat VDE. Kolor czystej bieli RAL 9010 nadaje rozdzielnicy neutralny i estetyczny wygląd.

Obudowa wyposażona jest w blokadę zatrzaskową bez zamka, zapewniając wygodny dostęp do aparatury podczas prac instalacyjnych i serwisowych.

Najważniejsze zalety

• kompletna rozdzielnica modułowa podtynkowa 4x12,
• 48 miejsc modułowych,
• 4 rzędy po 12 modułów,
• 14 wyłączników nadprądowych MCB,
• 2 wyłączniki różnicowoprądowe RCCB Typ A,
• ogranicznik przepięć SALTEK AC T1+T2 TNS,
• fabrycznie przygotowane okablowanie,
• zaciski rozgałęźne L1, L2, L3, N i PE,
• blok zacisków neutralnych,
• blok zacisków ochronnych,
• aparatura połączona szyną łączeniową,
• napięcie znamionowe 400 V,
• prąd znamionowy 40 A,
• montaż podtynkowy,
• odporność mechaniczna IK07,
• stopień ochrony IP30,
• II klasa ochronności,
• odporność na promieniowanie UV,
• estetyczna obudowa RAL 9010.

Parametry techniczne

Model: RM4x12-G0063
Typ produktu: rozdzielnica modułowa
Typ konstrukcji: podtynkowa
Sposób montażu: podtynkowy
Liczba rzędów: 4
Liczba modułów: 48 (4x12)
Napięcie znamionowe: 400 V
Częstotliwość znamionowa: 50 Hz
Prąd znamionowy: 40 A
Prąd znamionowy zwarciowy umowny: ≤10 kA

Aparatura zabezpieczeniowa

Wyłączniki nadprądowe MCB:
13 × B16A 1P 10 kA VDE
1 × B16A 3P 10 kA VDE

Wyłączniki różnicowoprądowe RCCB:
2 × 40A / 30 mA Typ A 3P+N 10 kA VDE

Ogranicznik przepięć: SALTEK AC T1+T2 TNS
Zaciski rozgałęźne: L1, L2, L3, N, PE
Połączenie szyną łączeniową: tak
Blok zacisków neutralnych: tak
Blok zacisków ochronnych: tak

Obudowa

Wymiary z ramką (W × S × G): 755,5 × 348 × 98 mm
Wysokość wbudowania: 740 mm
Szerokość wbudowania: 314,5 mm
Głębokość wbudowania: 89 mm
Materiał obudowy: tworzywo sztuczne
Kolor: czysta biel RAL 9010
Stopień ochrony: IP30
Odporność mechaniczna: IK07
Klasa ochronności: II
Odporność na promieniowanie UV: tak
Wloty przewodów: tak
Typ zamknięcia: blokada zatrzaskowa, bez zamka
Badanie rozżarzonym drutem: 650°C

Okablowanie

Przewody neutralne: H07V-K 10/16 mm², niebieskie
Przewody zasilające: H07V-K 10/16 mm², czarne
Przewody ochronne: H07V-K 16 mm², żółto-zielone

Normy: PN-EN 61439-1, PN-EN 61439-3

Zastosowanie rozdzielnicy podtynkowej 4x12

Rozdzielnica elektryczna podtynkowa 48-modułowa przeznaczona jest do rozdziału energii oraz zabezpieczania poszczególnych obwodów instalacji elektrycznych. Może być stosowana zarówno podczas wykonywania nowych instalacji, jak i modernizacji istniejących systemów.

Rozdzielnica sprawdzi się m.in. w:

• domach jednorodzinnych,
• większych mieszkaniach,
• garażach,
• warsztatach,
• kotłowniach,
• pomieszczeniach gospodarczych i
