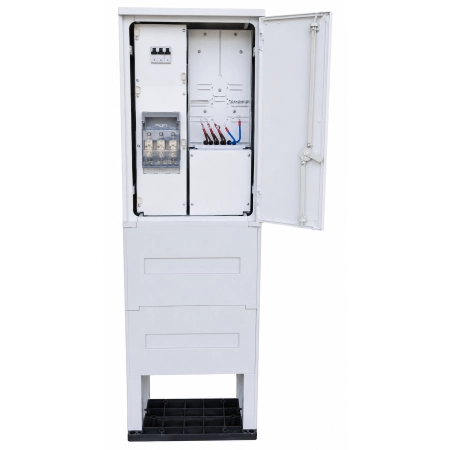

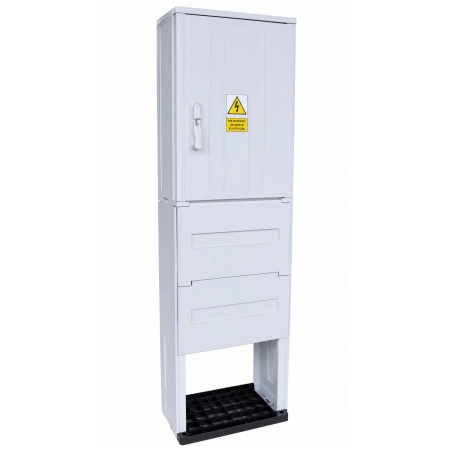

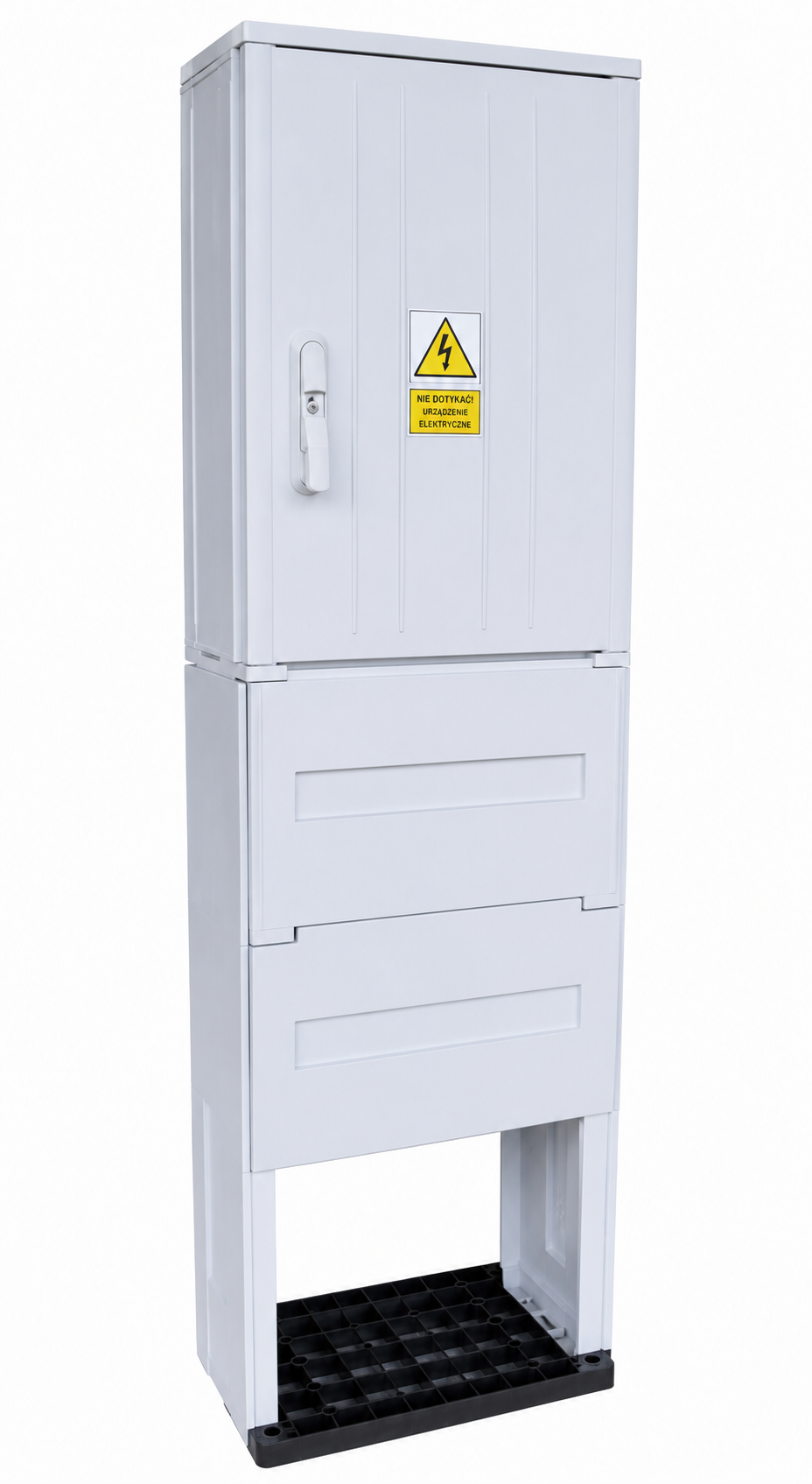

Rozdzielnica licznikowa RL40x60-G0080 obudowa lakierowana UV Incobex

Rozdzielnica licznikowa RL40x60-G0080 to kompletna rozdzielnica pomiarowa przeznaczona do wykonania 3-fazowego układu pomiarowego. Model został przygotowany zgodnie z nowymi standardami i występuje w wersji z fundamentem przeznaczonym do wkopania w ziemię.

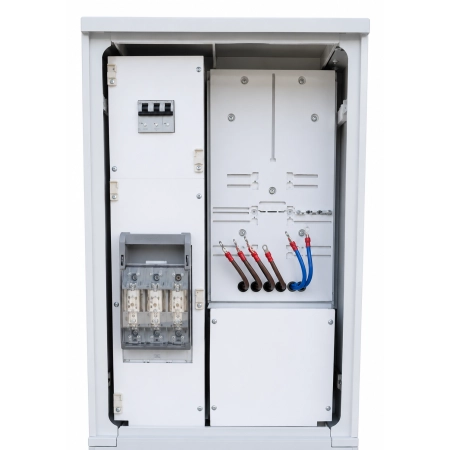

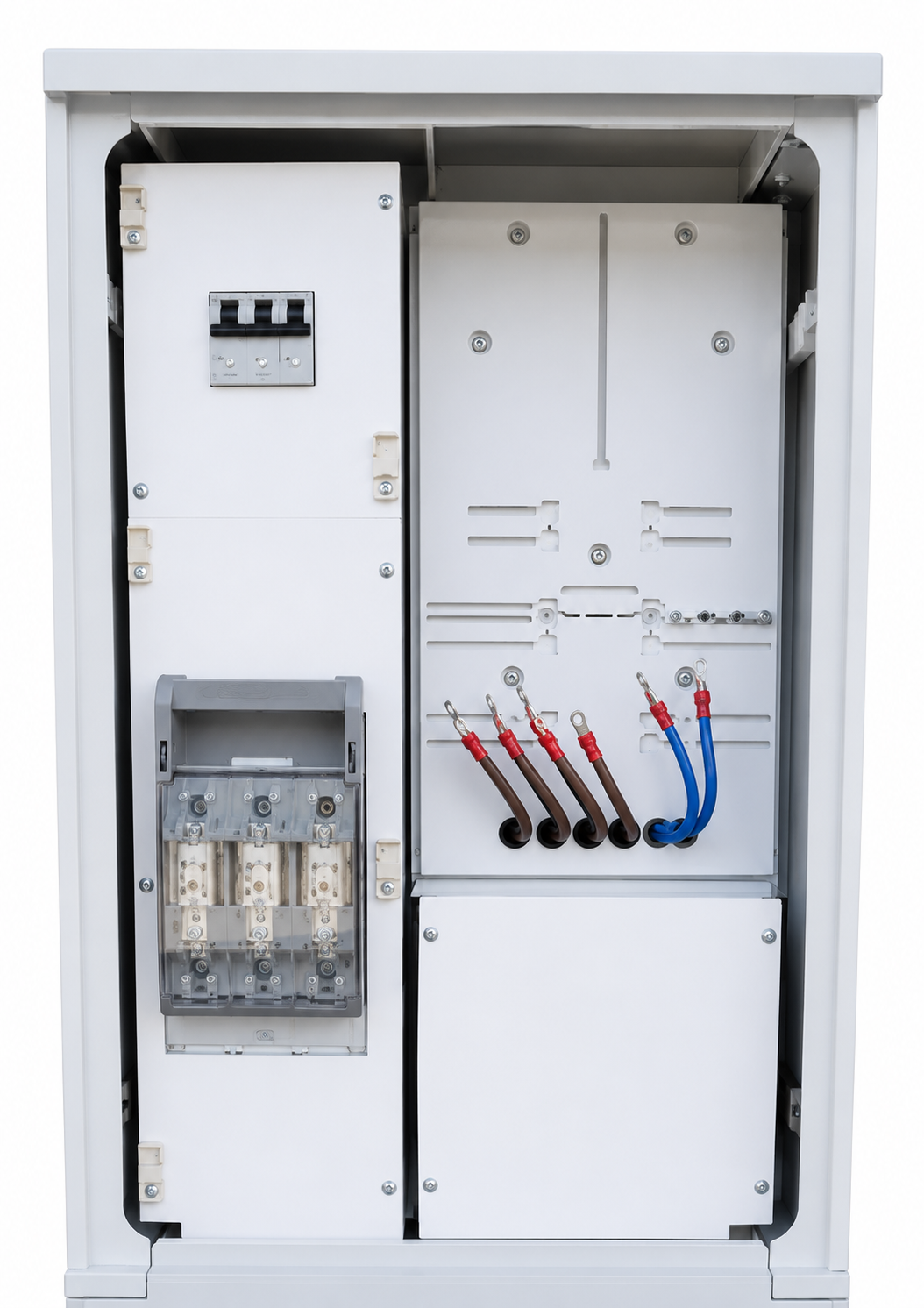

Rozdzielnica wyposażona jest w komplet zabezpieczeń, w tym rozłącznik bezpiecznikowy RBK00 z wkładkami NH00 50A gG, ogranicznik mocy ETIMAT 3P 25A oraz zacisk PEN 2 × 50 mm². Obudowę wykonano z poliestru termoutwardzalnego i dodatkowo zabezpieczono powłoką lakierniczą odporną na promieniowanie UV.

Dzięki konstrukcji fundamentowej rozdzielnica może być wykorzystana jako wolnostojący punkt pomiarowy, np. w granicy działki, przy domu jednorodzinnym, obiekcie usługowym lub innej inwestycji wymagającej trójfazowego przyłącza energetycznego.

Rozdzielnica licznikowa zgodna ze standardami

Model RL40x60-G0080 wyposażony jest w kompletny 3-fazowy układ pomiarowy wraz z zabezpieczeniami połączonymi zgodnie ze standardami.

Gotowa konfiguracja aparatury pozwala ograniczyć zakres prac związanych z przygotowaniem punktu pomiarowego. Rozdzielnica może być stosowana zarówno podczas wykonywania nowych przyłączy, jak i modernizacji istniejących instalacji, pod warunkiem zgodności jej parametrów z dokumentacją techniczną oraz warunkami przyłączenia.

Wersja fundamentowa – do wkopania w ziemię

Rozdzielnica została wyposażona w fundament przeznaczony do montażu w gruncie. Całkowite wymiary konstrukcji wynoszą:

400 × 1515 × 250 mm (szerokość × wysokość × głębokość).

Wykonanie fundamentowe umożliwia stworzenie wolnostojącego punktu pomiarowego bez konieczności montowania rozdzielnicy na elewacji budynku lub słupie.

Jest to praktyczne rozwiązanie szczególnie w przypadku nowych przyłączy, gdzie układ pomiarowy ma zostać zlokalizowany w granicy posesji.

Zabezpieczenie przedlicznikowe RBK00

Rozdzielnica posiada zabezpieczenie przedlicznikowe typu RBK00, wyposażone we wkładki bezpiecznikowe NH00 50A gG.

Aparatura przedlicznikowa została umieszczona w obudowie przystosowanej do plombowania. Rozłącznik bezpiecznikowy umożliwia zabezpieczenie obwodu, a także jego odłączenie podczas wykonywania odpowiednich czynności eksploatacyjnych.

Ogranicznik mocy ETIMAT 3P 25A

W części zalicznikowej zastosowano ogranicznik mocy ETIMAT 3P 25A z członem przeciążeniowym, bez członu zwarciowego.

Ogranicznik mocy umożliwia dostosowanie instalacji do parametrów wynikających z warunków przyłączenia. Dostępna jest również opcja zmiany wartości ogranicznika, dzięki czemu konfigurację rozdzielnicy można dopasować do wymagań konkretnej instalacji.

Obudowa z poliestru termoutwardzalnego

Obudowa rozdzielnicy wykonana jest z poliestru termoutwardzalnego, który charakteryzuje się bardzo dobrymi właściwościami dielektrycznymi oraz mechanicznymi.

Materiał ten jest odpowiedni do produkcji obudów elektroenergetycznych przeznaczonych do zastosowania na zewnątrz, gdzie istotna jest trwałość oraz ochrona umieszczonej wewnątrz aparatury.

Lakier UV – zwiększona odporność na promieniowanie słoneczne

Prezentowana wersja posiada dodatkową powłokę z lakieru UV, która zwiększa odporność obudowy na długotrwałe działanie promieniowania słonecznego.

Jest to szczególnie ważne w przypadku wolnostojących rozdzielnic licznikowych, które podczas eksploatacji mogą być stale narażone na bezpośrednie działanie słońca.

Powłoka UV stanowi więc istotną zaletę modelu przeznaczonego do wieloletniego użytkowania na zewnątrz.

Zacisk PEN 2 × 50 mm² – punkt rozdziału TN-C na TN-S

Rozdzielnica została wyposażona w zacisk PEN 2 × 50 mm². Do zacisku podłączany jest przewód PEN oraz uziemienie.

Zacisk może stanowić punkt rozdziału sieci TN-C na TN-S, umożliwiając odpowiednie wykonanie przewodów ochronnych i neutralnych zgodnie z projektem instalacji.

Najważniejsze zalety

• kompletna rozdzielnica licznikowa 3-fazowa,
• wersja z fundamentem do wkopania w ziemię,
• możliwość wykonania wolnostojącego punktu pomiarowego,
• wymiary 400 × 1515 × 250 mm,
• obudowa wykonana z poliestru termoutwardzalnego,
• dodatkowa powłoka lakiernicza UV,
• wysoka odporność na długotrwałe działanie promieniowania słonecznego,
• zabezpieczenie przedlicznikowe RBK00,
• wkładki bezpiecznikowe NH00 50A gG,
• ogranicznik mocy ETIMAT 3P 25A,
• ogranicznik mocy z członem przeciążeniowym bez członu zwarciowego,
• możliwość zmiany wartości ogranicznika mocy,
• aparatura przedlicznikowa w obudowie przystosowanej do plombowania,
• zacisk PEN 2 × 50 mm²,
• możliwość wykonania punktu rozdziału TN-C na TN-S,
• klamka przystosowana do wkładki typu masterkey wymaganej przez TAURON,
• pełne pomiary powykonawcze gotowej rozdzielnicy.

Parametry techniczne

Model: RL40x60-G0080 obudowa lakierowana UV Incobex
Typ: rozdzielnica licznikowa / złącze pomiarowe
Układ pomiarowy: 3-fazowy
Sposób montażu: na fundamencie / do wkopania w ziemię
Wymiary (szer. × wys. × gł.): 400 × 1515 × 250 mm
Materiał obudowy: poliester termoutwardzalny
Wykończenie: powłoka z lakieru UV
Zabezpieczenie przedlicznikowe: RBK00
Wkładki bezpiecznikowe: NH00 50A gG
Zabezpieczenie zalicznikowe: ogranicznik mocy ETIMAT 3P 25A
Charakterystyka ogranicznika: z członem przeciążeniowym, bez członu zwarciowego
Zacisk PEN: 2 × 50 mm²
Aparatura przedlicznikowa: obudowa przystosowana do plombowania
Rozdział sieci: możliwość wykonania punktu rozdziału TN-C na TN-S
Zamknięcie: klamka przystosowana do wkładki typu masterkey

Uwaga: wkładka typu masterkey nie jest dostarczana w komplecie z rozdzielnicą.

Zastosowanie rozdzielnicy RL40x60-G0080

Rozdzielnica licznikowa RL40x60-G0080 na fundamencie jest przeznaczona do wykonywania zewnętrznych punktów pomiarowych dla instalacji trójfazowych. Może być stosowana m.in. przy:

• domach jednorodzinnych,
• nowych budynkach mieszkalnych,
• obiektach usługowych,
• lokalach handlowych,
• warsztatach i garażach,
• budynkach gospodarczych,
• niewielkich obiektach komercyjnych,
• nowych przyłączach elektroenergetycznych,
• modernizowanych instalacjach elektrycznych.

Wersja fundamentowa sprawdzi się szczególnie w sytuacji, gdy rozdzielnica licznikowa ma zostać ustawiona w granicy działki lub w innym miejscu oddalonym od budynku.

Rozdzielnica licznikowa do granicy działki

Fundament do wkopania w ziemię umożliwia stabilne posadowienie rozdzielnicy oraz wygodne doprowadzenie kabli zasilających i odpływowych w gruncie.

Takie rozwiązanie pozwala stworzyć uporządkowany, łatwo dostępny punkt pomiarowy bez konieczności ingerencji w elewację budynku. Z tego względu model RL40x60 może być dobrym wyborem podczas wykonywania przyłącza energetycznego na nowo zagospodarowywanej działce.

Pomiary powykonawcze rozdzielnicy

Gotowa rozdzielnica podlega pełnym pomiarom powykonawczym. Według producenta pomiary wykonywane są przez uprawnionych elektryków za pomocą profesjonalnych i certyfikowanych mierników.

Stanowi to dodatkowy etap kontroli gotowego układu przed przeznaczeniem rozdzielnicy do montażu.

Dlaczego warto wybrać RL40x60-G0080?

Model łączy najważniejsze elementy potrzebne do wykonania trójfazowego punktu pomiarowego zgodnego ze standardami. Rozłącznik RBK00 z wkładkami NH00 50A gG, ogranicznik ETIMAT 3P 25A oraz zacisk PEN tworzą kompletny układ zabezpieczeniowo-pomiarowy.

Dodatkowymi atutami są fundament do montażu w gruncie oraz lakierowana obudowa o wysokiej odporności na promieniowanie UV. Dzięki temu rozdzielnica stanowi funkcjonalne rozwiązanie do wykonywania zewnętrznych punktów pomiarowych.
