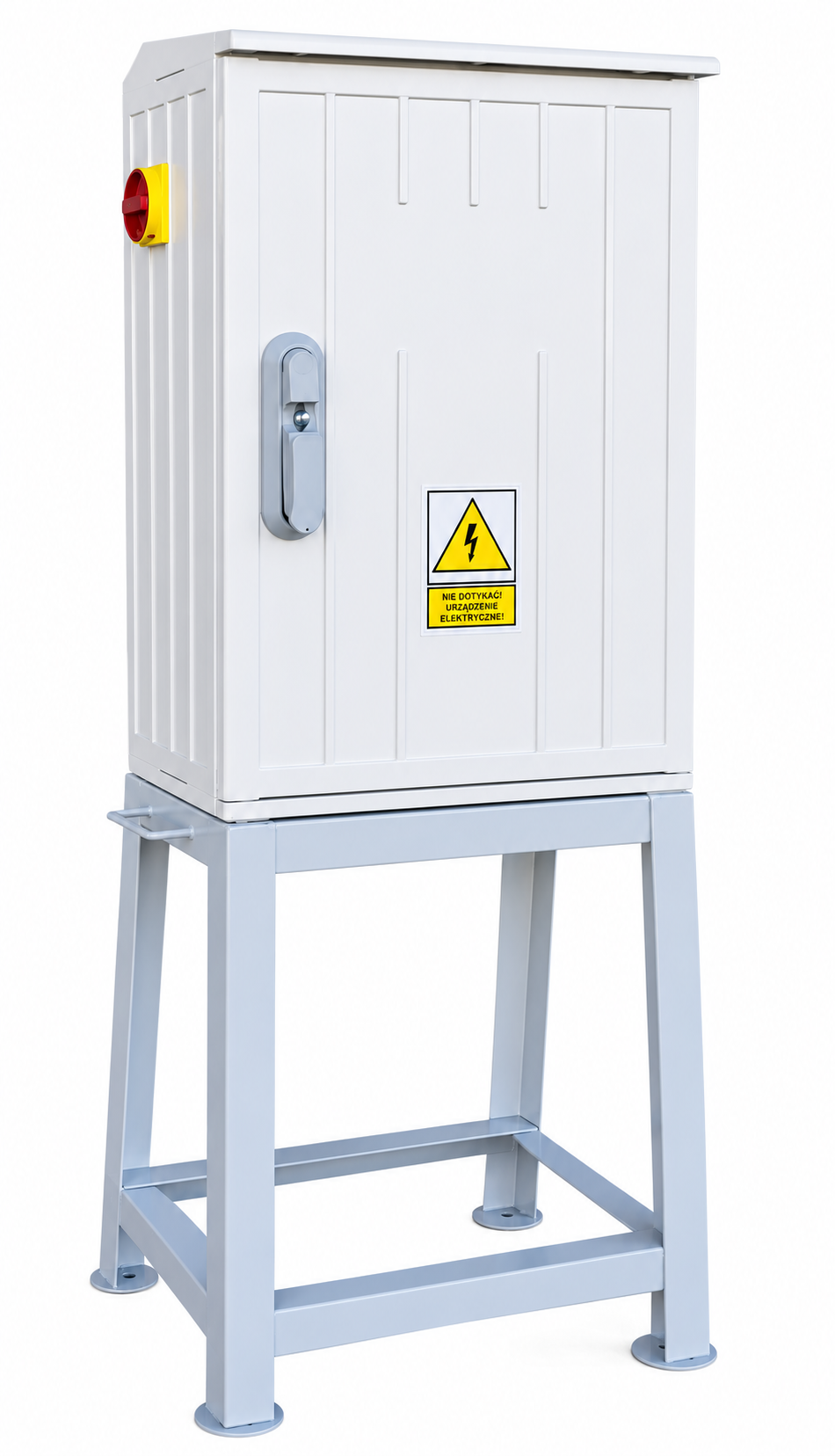

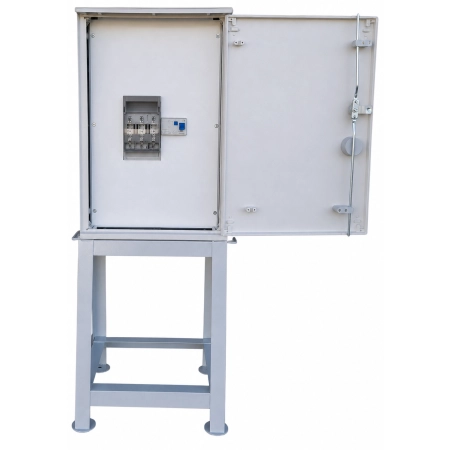

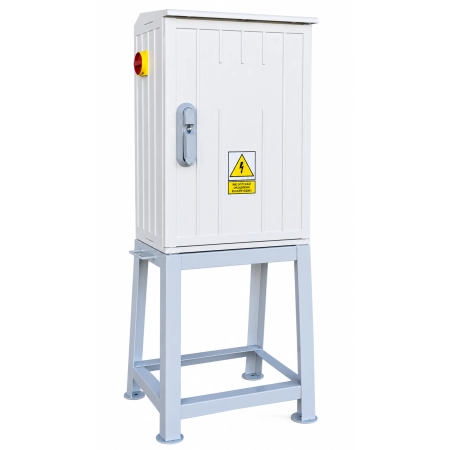

Rozdzielnica dźwigowa RD63A-G0096

Rozdzielnica dźwigowa RD63A-G0096 z rozłącznikiem ręcznym to specjalistyczna rozdzielnica elektryczna przeznaczona do zasilania dźwigów budowlanych. Model został wyposażony w odpowiednio dobrane zabezpieczenie nadmiarowo-prądowe i różnicowoprądowe oraz ręczny rozłącznik bezpieczeństwa, umożliwiający szybkie odłączenie zasilania w sytuacji awaryjnej.

Prąd znamionowy 63 A, zaciski zasilania i odpływu 5 × 50 mm² oraz zastosowanie selektywnego wyłącznika różnicowoprądowego typu A sprawiają, że RD63A-G0096 stanowi funkcjonalne rozwiązanie do profesjonalnych instalacji zasilających urządzenia dźwigowe na placach budowy.

Rozdzielnica RD63A-G0096 do dźwigu budowlanego

Dźwigi budowlane wymagają niezawodnego źródła energii oraz właściwego zabezpieczenia instalacji elektrycznej. Rozdzielnica dźwigowa RD 63A została zaprojektowana z myślą o realizacji takich układów zasilających.

Prąd znamionowy rozdzielnicy wynosi 63 A. Podłączenie zasilania oraz odpływu realizowane jest za pomocą zacisków 5 × 50 mm², umożliwiających wykonanie odpowiednich połączeń elektrycznych.

Rozdzielnica może być wykorzystywana na placach budowy jako wydzielony punkt zasilający urządzenie dźwigowe.

Zabezpieczenie nadmiarowo-prądowe NH00 3 × 63 A

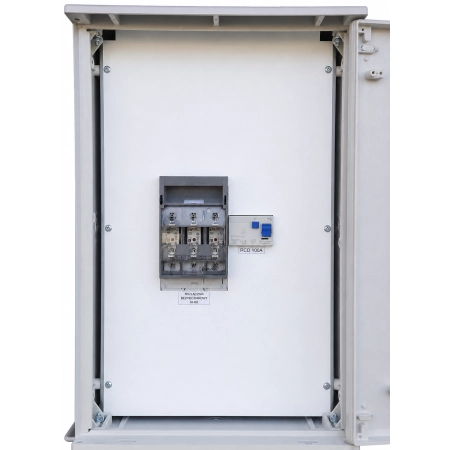

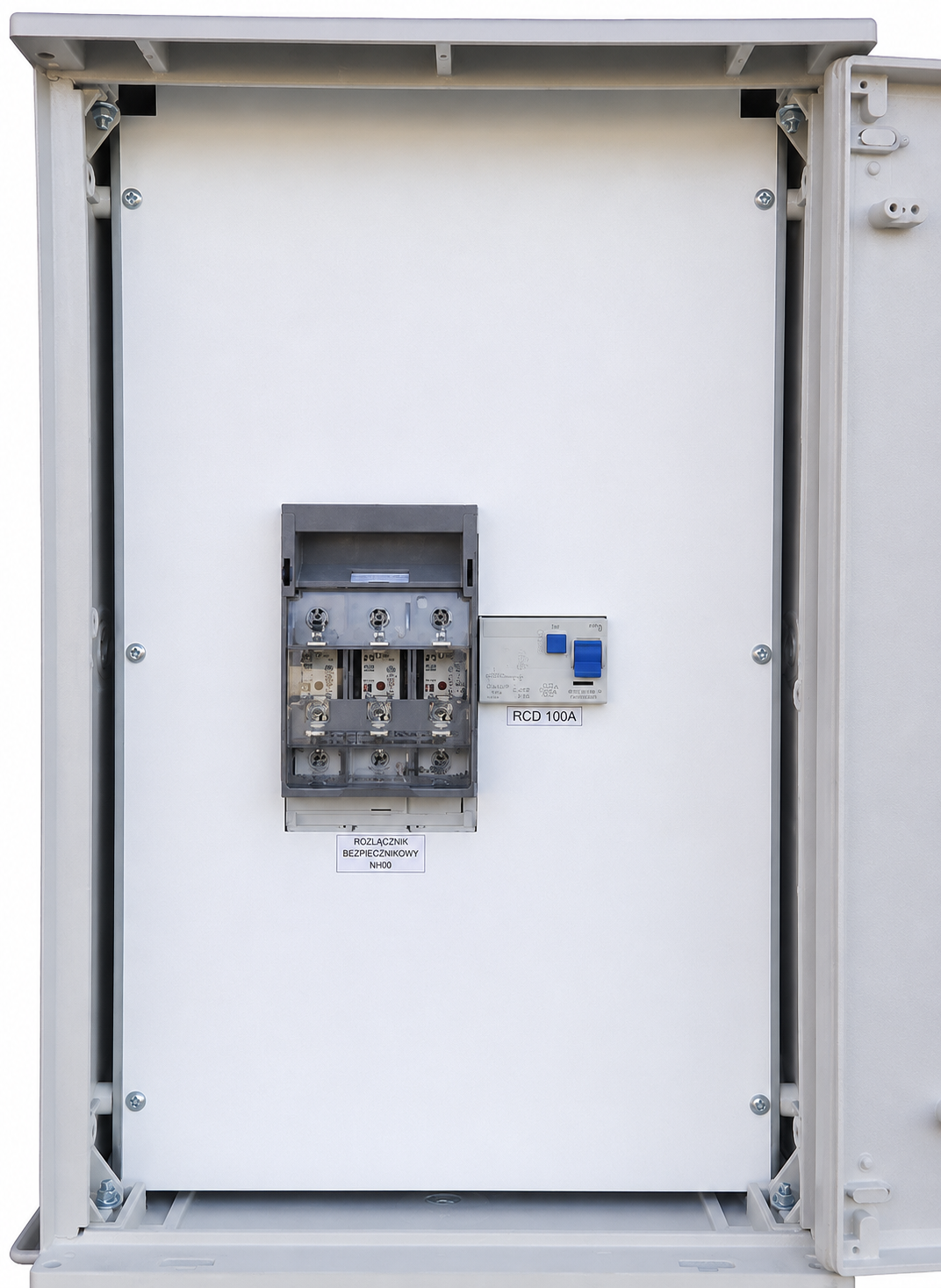

Model RD63A-G0096 został wyposażony w rozłącznik bezpiecznikowy NH00 3 × 63 A, który pełni funkcję zabezpieczenia nadmiarowo-prądowego.

Rozwiązanie pozwala zabezpieczyć obwód przed skutkami przeciążeń oraz zwarć, co ma szczególne znaczenie w przypadku instalacji zasilających urządzenia budowlane pracujące w wymagających warunkach.

Wyłącznik różnicowoprądowy 4P 63 A / 300 mA typu A

W rozdzielnicy zastosowano 4-polowy wyłącznik różnicowoprądowy 63 A / 300 mA, selektywny S, typu A, o zdolności zwarciowej 10 kA.

Zastosowany aparat BC066130 – 63A/3+N/300mA, sel. S, typ A, 10kA marki SCHRACK jest według specyfikacji produktu przeznaczony do współpracy z przemiennikami częstotliwości.

Ma to szczególne znaczenie w przypadku nowoczesnych urządzeń dźwigowych wykorzystujących układy napędowe sterowane za pomocą przemienników częstotliwości.

Ręczny rozłącznik bezpieczeństwa

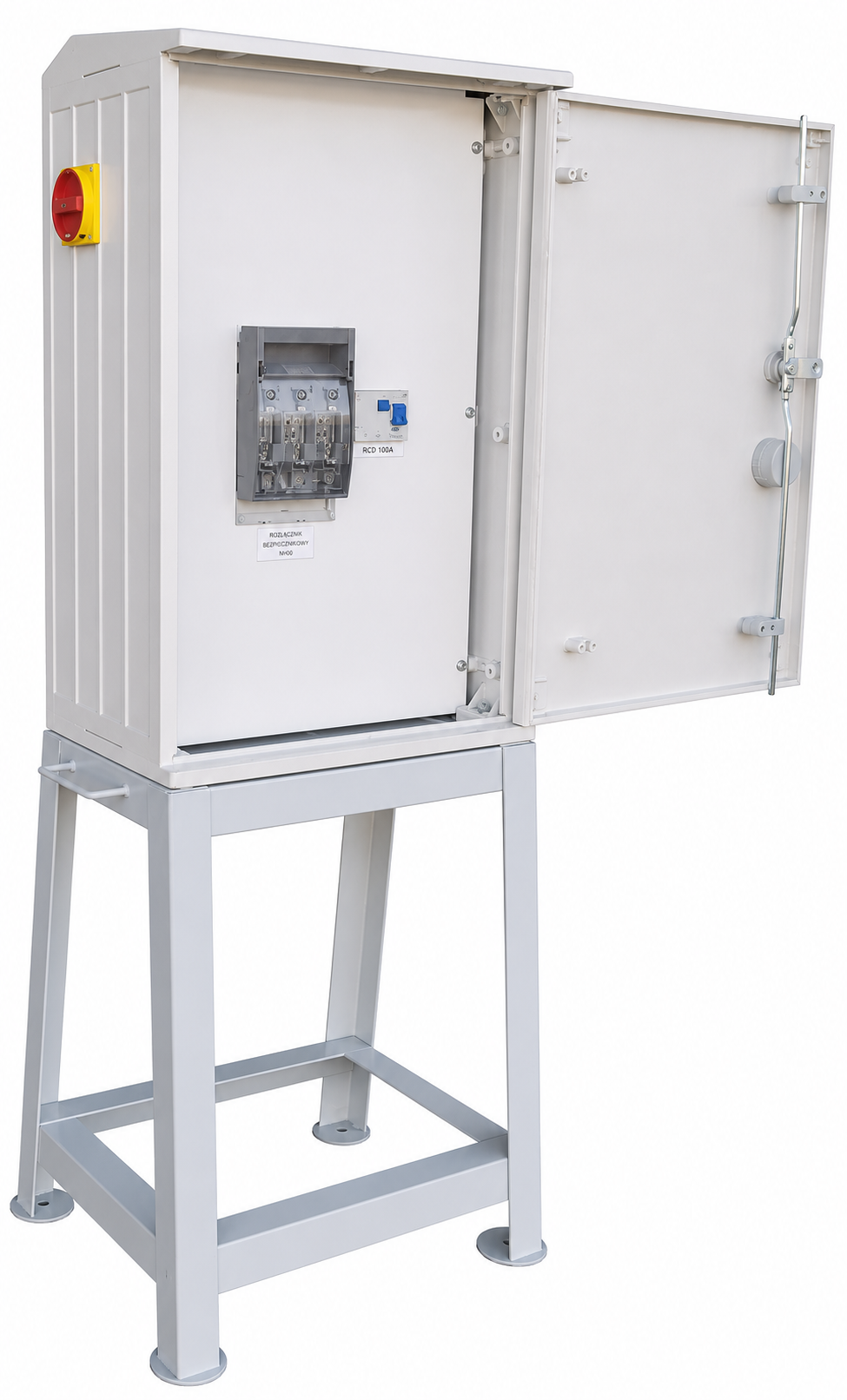

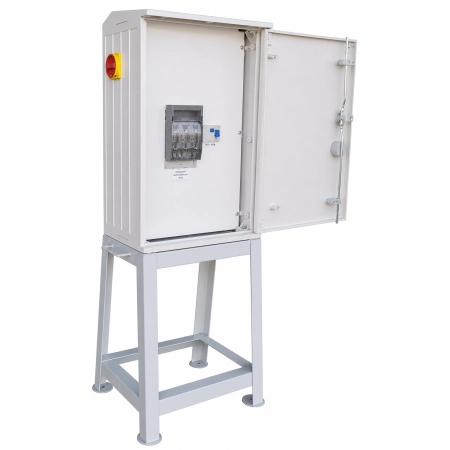

Ważnym elementem wyposażenia rozdzielnicy jest rozłącznik bezpieczeństwa umieszczony na bocznej części obudowy. Jego lokalizacja zapewnia łatwy dostęp i umożliwia szybkie ręczne odłączenie zasilania w sytuacji awaryjnej.

Możliwość szybkiego wyłączenia energii elektrycznej zwiększa funkcjonalność rozdzielnicy podczas obsługi dźwigu budowlanego oraz pozwala sprawnie zareagować w przypadku wystąpienia zagrożenia.

Najważniejsze zalety rozdzielnicy RD 63A

• przeznaczona do zasilania dźwigów budowlanych,
• prąd znamionowy 63 A,
• zasilanie i odpływ poprzez zaciski 5 × 50 mm²,
• zabezpieczenie nadmiarowo-prądowe NH00 3 × 63 A,
• wyłącznik różnicowoprądowy 4P 63 A / 300 mA,
• zabezpieczenie różnicowoprądowe typu A,
• charakterystyka selektywna S,
• zdolność zwarciowa 10 kA,
• wyłącznik różnicowoprądowy marki SCHRACK,
• przystosowanie wyłącznika różnicowoprądowego do współpracy z przemiennikami częstotliwości,
• ręczny rozłącznik bezpieczeństwa,
• możliwość szybkiego odłączenia zasilania w sytuacji awaryjnej,
• rozwiązanie przeznaczone do profesjonalnych zastosowań budowlanych.

Parametry techniczne

Typ: RD63A-G0096
Rodzaj: rozdzielnica dźwigowa
Przeznaczenie: zasilanie dźwigu budowlanego
Prąd znamionowy: 63 A
Zasilanie: zaciski 5 × 50 mm²
Odpływ: zaciski 5 × 50 mm²
Zabezpieczenie nadmiarowo-prądowe: rozłącznik bezpiecznikowy NH00 3 × 63 A
Zabezpieczenie różnicowoprądowe: 4P 63 A / 300 mA
Typ zabezpieczenia różnicowoprądowego: A
Selektywność: S
Zdolność zwarciowa: 10 kA
Model wyłącznika różnicowoprądowego: BC066130
Producent wyłącznika różnicowoprądowego: SCHRACK
Współpraca z przemiennikami częstotliwości: tak
Wyłączenie bezpieczeństwa: ręczny rozłącznik umieszczony na boku rozdzielnicy
Kod producenta: 227-Z076

Rozdzielnica dźwigowa przystosowana do współpracy z przemiennikami częstotliwości

Nowoczesne urządzenia dźwigowe mogą wykorzystywać przemienniki częstotliwości, czyli falowniki sterujące pracą silników elektrycznych. W takich instalacjach istotne znaczenie ma właściwy dobór aparatury zabezpieczającej.

W modelu RD63A-G0096 zastosowano selektywny wyłącznik różnicowoprądowy typu A, który zgodnie ze specyfikacją rozdzielnicy przeznaczony jest do współpracy z przemiennikami częstotliwości.

Dzięki temu rozdzielnica jest dostosowana do specyfiki układów zasilających współczesne urządzenia dźwigowe.

Zastosowanie rozdzielnicy dźwigowej RD63A-G0096

Rozdzielnica elektryczna RD63A-G0096 przeznaczona jest przede wszystkim do wykonywania układów zasilających dźwigi budowlane. Może znaleźć zastosowanie podczas realizacji różnego rodzaju inwestycji, między innymi:

• budowy domów i budynków wielorodzinnych,
• budowy obiektów usługowych,
• realizacji hal i magazynów,
• budowy obiektów przemysłowych,
• inwestycji infrastrukturalnych,
• prac remontowych i modernizacyjnych,
• wykonywania tymczasowych instalacji elektrycznych na placach budowy.

RD63A-G0096 – rozdzielnica do profesjonalnych zastosowań budowlanych

Połączenie zabezpieczenia nadmiarowo-prądowego NH00 3 × 63 A z wyłącznikiem różnicowoprądowym 4P 63 A / 300 mA typu A pozwala stworzyć funkcjonalny punkt zasilający urządzenie dźwigowe.

Dodatkowym elementem jest boczny ręczny rozłącznik bezpieczeństwa, umożliwiający szybkie odłączenie energii elektrycznej. Jest to szczególnie przydatne w sytuacjach awaryjnych, kiedy obsługa musi mieć możliwość sprawnego wyłączenia zasilania urządzenia.

Dlaczego warto wybrać rozdzielnicę dźwigową RD63A-G0096?

Rozdzielnica dźwigowa RD63A-G0096 z rozłącznikiem ręcznym została skonfigurowana z myślą o zasilaniu dźwigów budowlanych i zapewnieniu odpowiedniej funkcjonalności układu elektrycznego.

Prąd znamionowy 63 A, zabezpieczenie NH00, selektywny wyłącznik różnicowoprądowy typu A oraz ręczny rozłącznik bezpieczeństwa tworzą kompletne rozwiązanie przeznaczone do wymagających warunków występujących na placach budowy.

Model RD 63A jest dobrym wyborem dla firm budowlanych, instalatorów oraz wykonawców poszukujących rozdzielnicy elektrycznej 63 A do zasilania dźwigu budowlanego.
