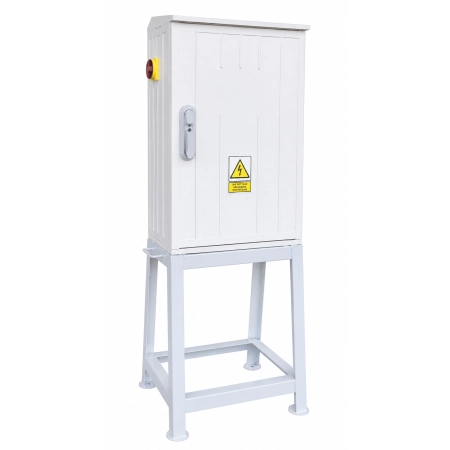

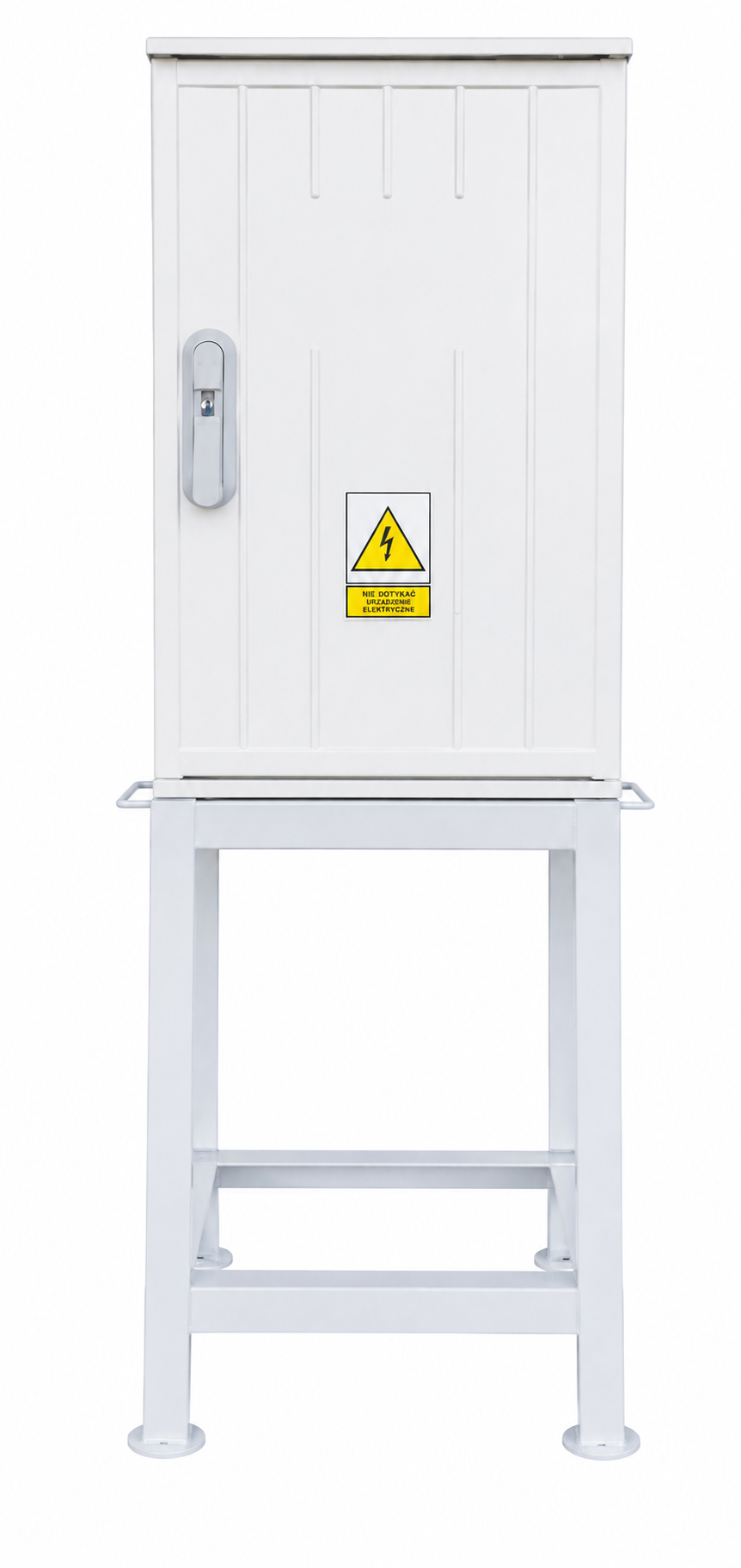

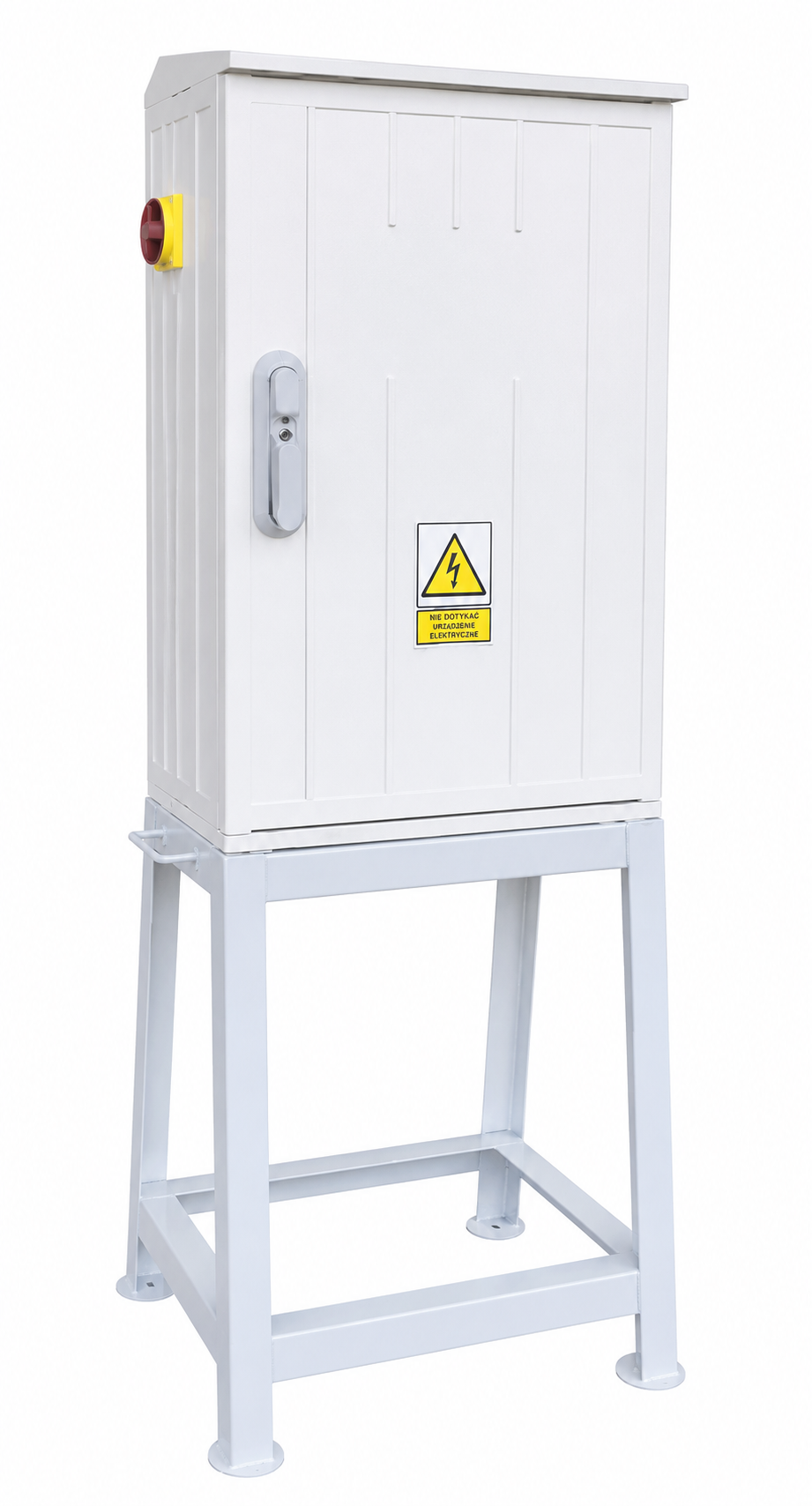

Rozdzielnica dźwigowa RD100A-G0093

Rozdzielnica dźwigowa RD100A-G0093 z rozłącznikiem ręcznym to specjalistyczna rozdzielnica elektryczna przeznaczona do zasilania dźwigów i żurawi budowlanych. Została zaprojektowana z myślą o instalacjach pracujących na placach budowy, gdzie istotne znaczenie ma odpowiednie zabezpieczenie obwodu zasilającego oraz możliwość szybkiego odłączenia energii elektrycznej w sytuacji awaryjnej.

Model RD100A-G0093 charakteryzuje się prądem znamionowym 100 A i został wyposażony w zabezpieczenie nadmiarowo-prądowe, wyłącznik różnicowoprądowy oraz ręczny rozłącznik bezpieczeństwa umieszczony na boku rozdzielnicy.

Rozdzielnica RD100A-G0093 do dźwigu budowlanego

Dźwigi oraz żurawie budowlane wymagają odpowiednio przygotowanego i zabezpieczonego układu zasilania. Rozdzielnica RD100A-G0093 została przeznaczona właśnie do tego typu zastosowań i może stanowić element systemu dystrybucji energii elektrycznej na placu budowy.

Prąd znamionowy rozdzielnicy wynosi 100 A, natomiast podłączenie zasilania oraz odpływu realizowane jest za pomocą zacisków 5 × 50 mm².

Takie rozwiązanie pozwala wykorzystać rozdzielnicę jako wyspecjalizowany punkt zasilający urządzenie dźwigowe wymagające odpowiedniego zabezpieczenia instalacji.

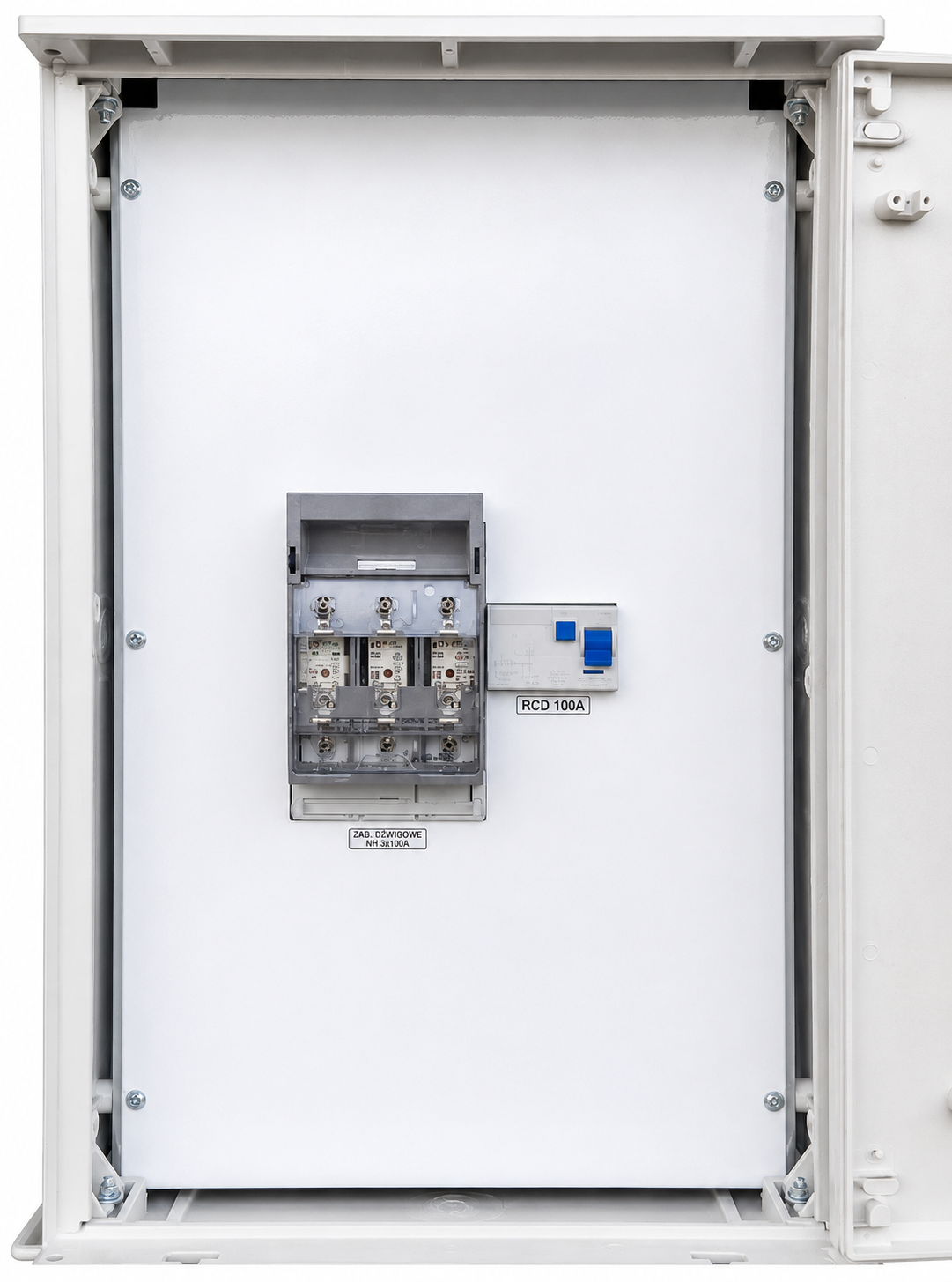

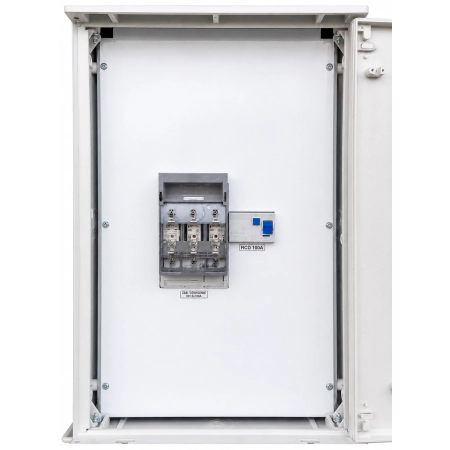

Zabezpieczenie nadmiarowo-prądowe NH00 3 × 100 A

W rozdzielnicy dźwigowej zastosowano rozłącznik bezpiecznikowy NH00 3 × 100 A, który pełni funkcję zabezpieczenia nadmiarowo-prądowego.

Zastosowanie wkładek bezpiecznikowych pozwala zabezpieczyć obwód zasilający przed skutkami przeciążeń i zwarć. Jest to szczególnie istotne w instalacjach budowlanych zasilających urządzenia o dużej mocy, takich jak dźwigi oraz żurawie.

Wyłącznik różnicowoprądowy 4P 100 A typu A

Rozdzielnica RD100A-G0093 została wyposażona w 4-polowy wyłącznik różnicowoprądowy 100 A, 300 mA, selektywny S, typu A, 10 kA, przystosowany do współpracy z przemiennikami częstotliwości.

W modelu zastosowano wyłącznik różnicowoprądowy BC090130 – 100A/3+N/300mA, sel. S, typ A, 10kA marki SCHRACK.

Jest to szczególnie ważne w przypadku zasilania nowoczesnych urządzeń dźwigowych, których układy napędowe mogą wykorzystywać przemienniki częstotliwości (falowniki).

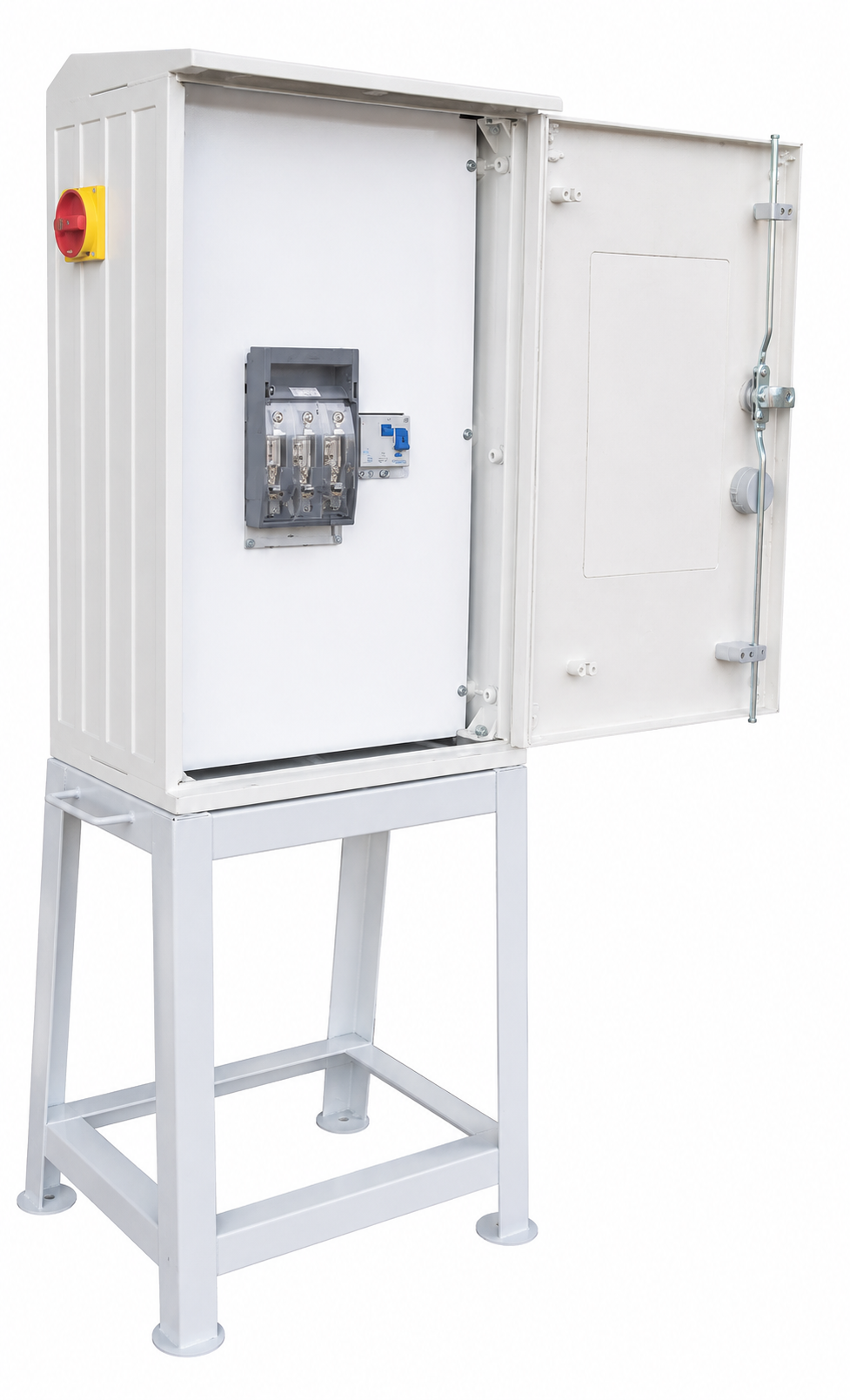

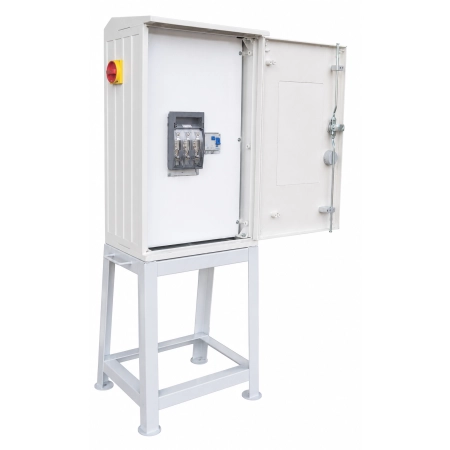

Ręczny rozłącznik bezpieczeństwa

Jednym z najważniejszych elementów wyposażenia tego wariantu jest rozłącznik bezpieczeństwa umieszczony na bocznej części rozdzielnicy.

Jego zadaniem jest umożliwienie obsłudze szybkiego, ręcznego odłączenia zasilania w sytuacji awaryjnej lub w przypadku wystąpienia zagrożenia.

Rozwiązanie to zapewnia łatwy dostęp do funkcji odłączenia energii i zwiększa funkcjonalność rozdzielnicy podczas codziennej eksploatacji urządzenia dźwigowego.

Najważniejsze zalety rozdzielnicy RD100A-G0093

• przeznaczona do zasilania dźwigów budowlanych,
• odpowiednia do zastosowania w instalacjach zasilających żurawie,
• prąd znamionowy 100 A,
• zasilanie i odpływ poprzez zaciski 5 × 50 mm²,
• zabezpieczenie nadmiarowo-prądowe NH00 3 × 100 A,
• wyłącznik różnicowoprądowy 4P 100 A,
• znamionowy prąd różnicowy 300 mA,
• wyłącznik różnicowoprądowy typu A,
• charakterystyka selektywna S,
• zdolność zwarciowa 10 kA,
• przystosowanie zabezpieczenia różnicowoprądowego do współpracy z przemiennikami częstotliwości,
• wyłącznik różnicowoprądowy marki SCHRACK,
• ręczny rozłącznik bezpieczeństwa,
• możliwość szybkiego odłączenia zasilania w sytuacji awaryjnej,
• konstrukcja przeznaczona do profesjonalnych zastosowań budowlanych.

Parametry techniczne

Typ: RD100A-G0093
Rodzaj: rozdzielnica dźwigowa
Przeznaczenie: zasilanie dźwigu budowlanego
Prąd znamionowy: 100 A
Zasilanie: zaciski 5 × 50 mm²
Odpływ: zaciski 5 × 50 mm²
Zabezpieczenie nadmiarowo-prądowe: rozłącznik bezpiecznikowy NH00 3 × 100 A
Zabezpieczenie różnicowoprądowe: wyłącznik 4P 100 A
Prąd różnicowy: 300 mA
Typ zabezpieczenia różnicowoprądowego: A
Selektywność: S
Zdolność zwarciowa: 10 kA
Model wyłącznika różnicowoprądowego: BC090130
Producent wyłącznika różnicowoprądowego: SCHRACK
Współpraca z przemiennikami częstotliwości: tak
Wyłączenie bezpieczeństwa: rozłącznik ręczny umieszczony na boku rozdzielnicy
Kod producenta: 229-Z076

Rozdzielnica dźwigowa przystosowana do współpracy z falownikami

Współczesne dźwigi i żurawie budowlane często wykorzystują przemienniki częstotliwości, czyli falowniki sterujące pracą napędów elektrycznych. Z tego względu odpowiedni dobór zabezpieczeń w instalacji zasilającej urządzenie ma szczególne znaczenie.

W rozdzielnicy RD100A-G0093 zastosowano wyłącznik różnicowoprądowy typu A, selektywny S, przeznaczony do współpracy z przemiennikami częstotliwości. Dzięki temu model jest dostosowany do specyfiki instalacji elektrycznych współczesnych urządzeń dźwigowych.

Zastosowanie rozdzielnicy dźwigowej RD100A-G0093

Rozdzielnica może być wykorzystywana przede wszystkim jako element układu zasilania urządzeń dźwigowych na placach budowy. Sprawdzi się między innymi podczas realizacji:

• budynków mieszkalnych,
• obiektów wielorodzinnych,
• hal przemysłowych,
• magazynów,
• obiektów handlowych i usługowych,
• inwestycji infrastrukturalnych,
• dużych obiektów kubaturowych,
• instalacji tymczasowego zasilania placów budowy.

Może stanowić element bardziej rozbudowanego systemu rozdziału energii elektrycznej na terenie inwestycji.

Dlaczego warto wybrać rozdzielnicę dźwigową RD100A-G0093?

Rozdzielnica dźwigowa RD100A-G0093 z rozłącznikiem ręcznym łączy odpowiednio dobrane zabezpieczenia elektryczne z możliwością szybkiego ręcznego odłączenia zasilania.

Zastosowanie rozłącznika bezpiecznikowego NH00 3 × 100 A oraz wyłącznika różnicowoprądowego 4P 100 A / 300 mA typu A zapewnia rozwiązanie dostosowane do specyfiki zasilania urządzeń dźwigowych.

Dodatkowym atutem jest boczny rozłącznik bezpieczeństwa, zapewniający obsłudze łatwy dostęp do funkcji szybkiego wyłączenia zasilania w przypadku awarii lub zagrożenia.

Model RD 100A jest dzięki temu funkcjonalnym rozwiązaniem dla wykonawców, firm budowlanych i instalatorów poszukujących profesjonalnej rozdzielnicy elektrycznej do zasilania dźwigu lub żurawia budowlanego.
