Rozdzielnica budowlana RB26x40-G0016

Rozdzielnica budowlana RB26x40-G0016 to funkcjonalny punkt dystrybucji energii elektrycznej przeznaczony do zastosowania na placach budowy, działkach, podczas prac remontowych i instalacyjnych, w warsztatach oraz przy obiektach gospodarczych. Model umożliwia korzystanie zarówno z zasilania jednofazowego 230V, jak i trójfazowego 400V, dzięki czemu sprawdzi się przy zasilaniu różnego rodzaju elektronarzędzi, maszyn i urządzeń elektrycznych.

Rozdzielnica wyposażona jest w 2 gniazda jednofazowe 16A/230V oraz 1 gniazdo trójfazowe 16A/400V. Dodatkowym elementem zwiększającym funkcjonalność jest przełącznik kierunku obrotów LEWO–0–PRAWO, przeznaczony do współpracy z odpowiednimi urządzeniami trójfazowymi.

Model RB26x40-G0016 został przystosowany do montażu na słupie. W zestawie znajdują się elementy montażowe pozwalające stworzyć łatwo dostępny punkt poboru energii na terenie prowadzonej inwestycji.

Rozdzielnica budowlana 230V/400V na słup

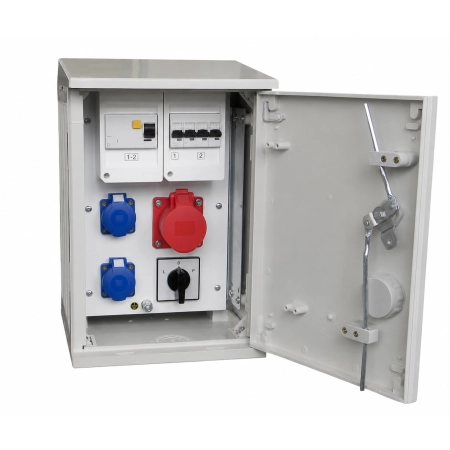

Model RB26x40-G0016 posiada uniwersalną konfigurację gniazd:

• 2 × gniazdo jednofazowe 3P 16A/230V,
• 1 × gniazdo trójfazowe 5P 16A/400V,
• przełącznik kierunku obrotów LEWO–0–PRAWO.

Gniazda 230V umożliwiają podłączenie popularnych elektronarzędzi, oświetlenia roboczego oraz innych urządzeń jednofazowych wykorzystywanych podczas budowy i remontu.

Gniazdo siłowe 16A/400V pozwala natomiast na podłączanie kompatybilnych maszyn i urządzeń trójfazowych. Dzięki temu jedna rozdzielnica może pełnić funkcję uniwersalnego punktu zasilającego dla różnego rodzaju odbiorników.

Przełącznik kierunku obrotów LEWO–0–PRAWO

Ważnym elementem wyposażenia rozdzielnicy jest przełącznik kierunku obrotów LEWO–0–PRAWO.

Rozwiązanie to jest szczególnie praktyczne podczas pracy z odpowiednimi silnikami i urządzeniami trójfazowymi. Umożliwia wybór kierunku obrotów bez konieczności ingerowania w przewody zasilające.

Pozycja środkowa „0” umożliwia wyłączenie, natomiast pozycje LEWO oraz PRAWO pozwalają wybrać wymagany kierunek obrotów.

Dzięki temu model RB26x40-K40-00012W-LOP-S0 sprawdzi się nie tylko jako standardowa rozdzielnica budowlana, ale również podczas prac warsztatowych, instalacyjnych i technicznych.

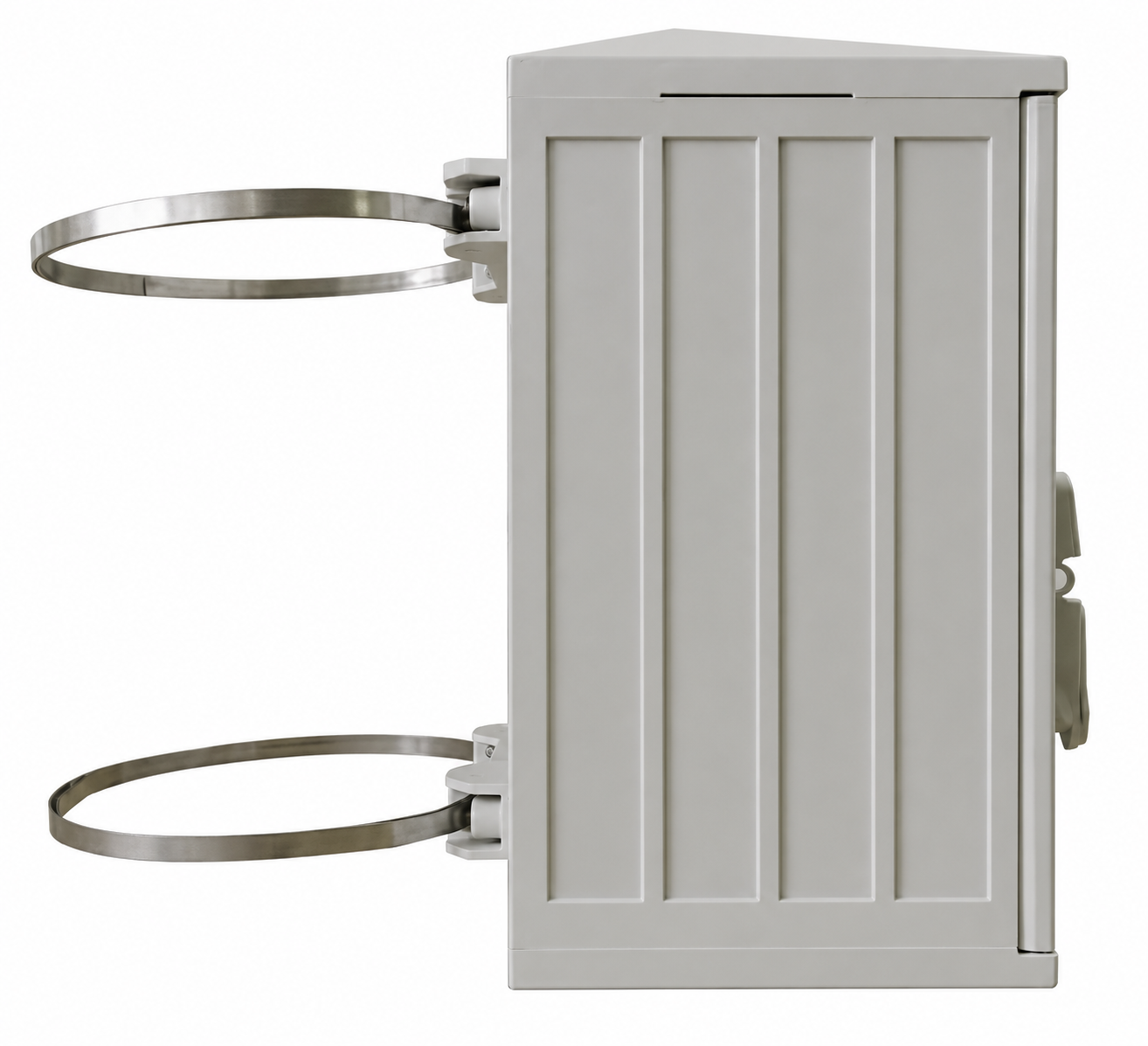

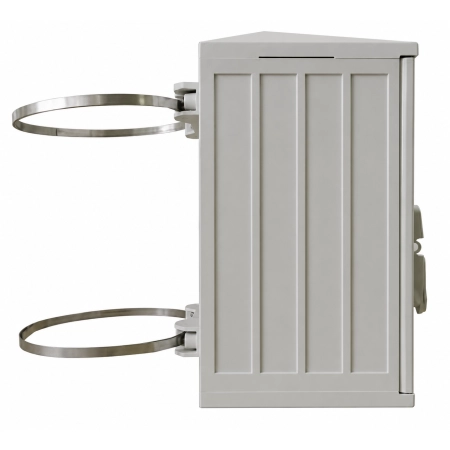

Rozdzielnica budowlana do montażu na słupie

Wariant S0 przeznaczony jest do montażu na słupie. Takie rozwiązanie jest szczególnie praktyczne na działkach i placach budowy, gdzie rozdzielnica ma zostać umieszczona w łatwo dostępnym miejscu bez konieczności wykonywania fundamentu lub montażu na elewacji.

Do rozdzielnicy dołączone są:

• uchwyty do montażu na słupie,
• obejmy,
• zapinki wykonane ze stali nierdzewnej.

Pozwala to na stabilne zamocowanie rozdzielnicy i stworzenie funkcjonalnego punktu poboru energii elektrycznej.

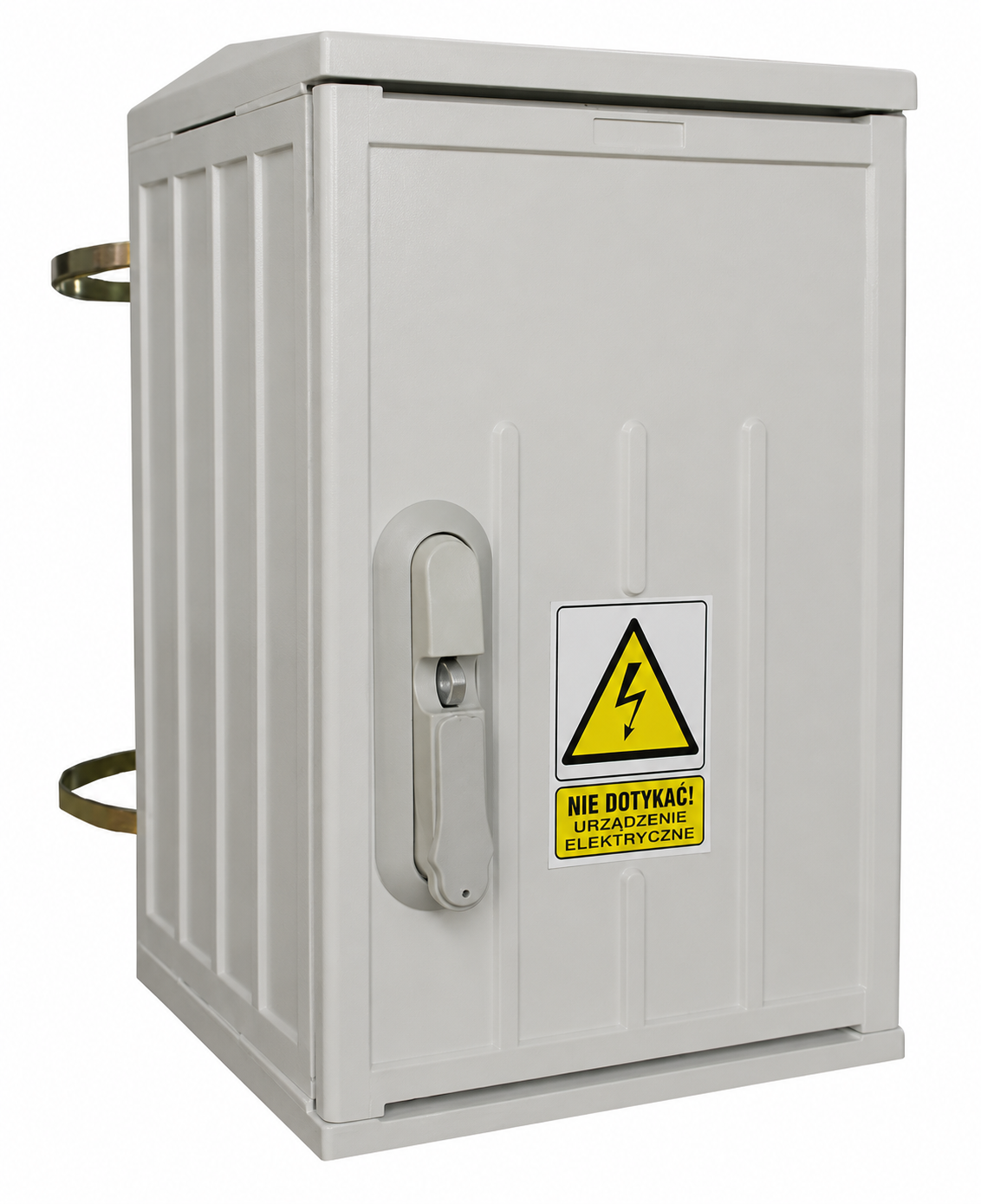

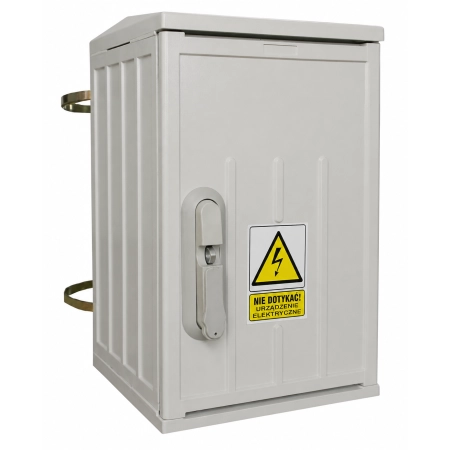

Obudowa z poliestru termoutwardzalnego

Obudowę rozdzielnicy wykonano z poliestru termoutwardzalnego, charakteryzującego się bardzo dobrymi właściwościami elektrycznymi i mechanicznymi.

Materiał wykazuje wysoką odporność na promieniowanie UV, co ma szczególne znaczenie w przypadku urządzeń eksploatowanych na zewnątrz przez dłuższy czas.

Konstrukcja posiada również skośny daszek, który jest praktycznym elementem obudowy przeznaczonej do zastosowań zewnętrznych.

Aparatura zabezpieczająca

Rozdzielnica wyposażona jest w aparaturę zabezpieczającą:

• 1 × wyłącznik różnicowoprądowy 40A/30mA AC,
• 1 × wyłącznik nadprądowy 1P C16A,
• 1 × wyłącznik nadprądowy 3P C16A.

Zastosowanie zabezpieczenia różnicowoprądowego oraz wyłączników nadprądowych zapewnia ochronę poszczególnych obwodów i zwiększa bezpieczeństwo użytkowania instalacji elektrycznej.

Parametry techniczne

Model: RB26x40-G0016
Typ: rozdzielnica budowlana bez licznika energii
Sposób montażu: na słupie
Materiał obudowy: poliester termoutwardzalny
Konstrukcja: skośny daszek
Gniazda jednofazowe: 2 × 3P 16A/230V
Gniazdo trójfazowe: 1 × 5P 16A/400V
Przełącznik kierunku obrotów: LEWO–0–PRAWO
Wyłącznik różnicowoprądowy: 1 × 40A/30mA AC
Wyłącznik nadprądowy jednofazowy: 1 × 1P C16A
Wyłącznik nadprądowy trójfazowy: 1 × 3P C16A
Maksymalny przewód przyłączeniowy: 5 × 25 mm²
Elementy montażowe: uchwyty, obejmy i zapinki ze stali nierdzewnej
Zabezpieczenie drzwi: zamek z kluczem
Dodatkowe zabezpieczenie: możliwość zastosowania kłódki
Dedykowane układy sieci: TN-C, TN-S

Zastosowanie rozdzielnicy RB26x40-G0016

Rozdzielnica może znaleźć zastosowanie między innymi:

• na placach budowy,
• na działkach budowlanych,
• podczas remontów,
• podczas prac instalacyjnych i montażowych,
• w warsztatach,
• w gospodarstwach,
• przy budynkach gospodarczych,
• na terenach rekreacyjnych,
• do zasilania elektronarzędzi 230V,
• do zasilania kompatybilnych urządzeń trójfazowych 400V,
• jako punkt dystrybucji energii elektrycznej montowany na słupie.

Najważniejsze zalety

Zasilanie 230V i 400V – możliwość korzystania z urządzeń jednofazowych oraz trójfazowych z jednego punktu.

2 gniazda 230V – umożliwiają wygodne podłączenie popularnych elektronarzędzi i innych odbiorników jednofazowych.

Gniazdo siłowe 16A/400V – pozwala zasilać kompatybilne maszyny i urządzenia trójfazowe.

Przełącznik LEWO–0–PRAWO – zwiększa funkcjonalność rozdzielnicy podczas pracy z odpowiednimi urządzeniami trójfazowymi.

Montaż na słupie – rozdzielnica posiada uchwyty, obejmy oraz zapinki ze stali nierdzewnej.

Aparatura – zastosowano zabezpieczenie różnicowoprądowe oraz wyłączniki nadprądowe.

Obudowa z poliestru termoutwardzalnego – zapewnia dobre właściwości elektryczne i mechaniczne oraz wysoką odporność na promieniowanie UV.

Zabezpieczenie dostępu – drzwi zamykane są na zamek z kluczem, z możliwością zastosowania dodatkowej kłódki.

Rozdzielnica budowlana na słup 230V/400V z przełącznikiem L-0-P

RB26x40-G0016 to praktyczna rozdzielnica budowlana na słup, przeznaczona dla ekip budowlanych, instalatorów, inwestorów oraz użytkowników potrzebujących dostępu do zasilania jedno- i trójfazowego.

Połączenie 2 gniazd 230V, gniazda siłowego 16A/400V, przełącznika LEWO–0–PRAWO oraz aparatury zabezpieczającej pozwala wykorzystać rozdzielnicę podczas prac budowlanych, remontowych, warsztatowych i instalacyjnych.
