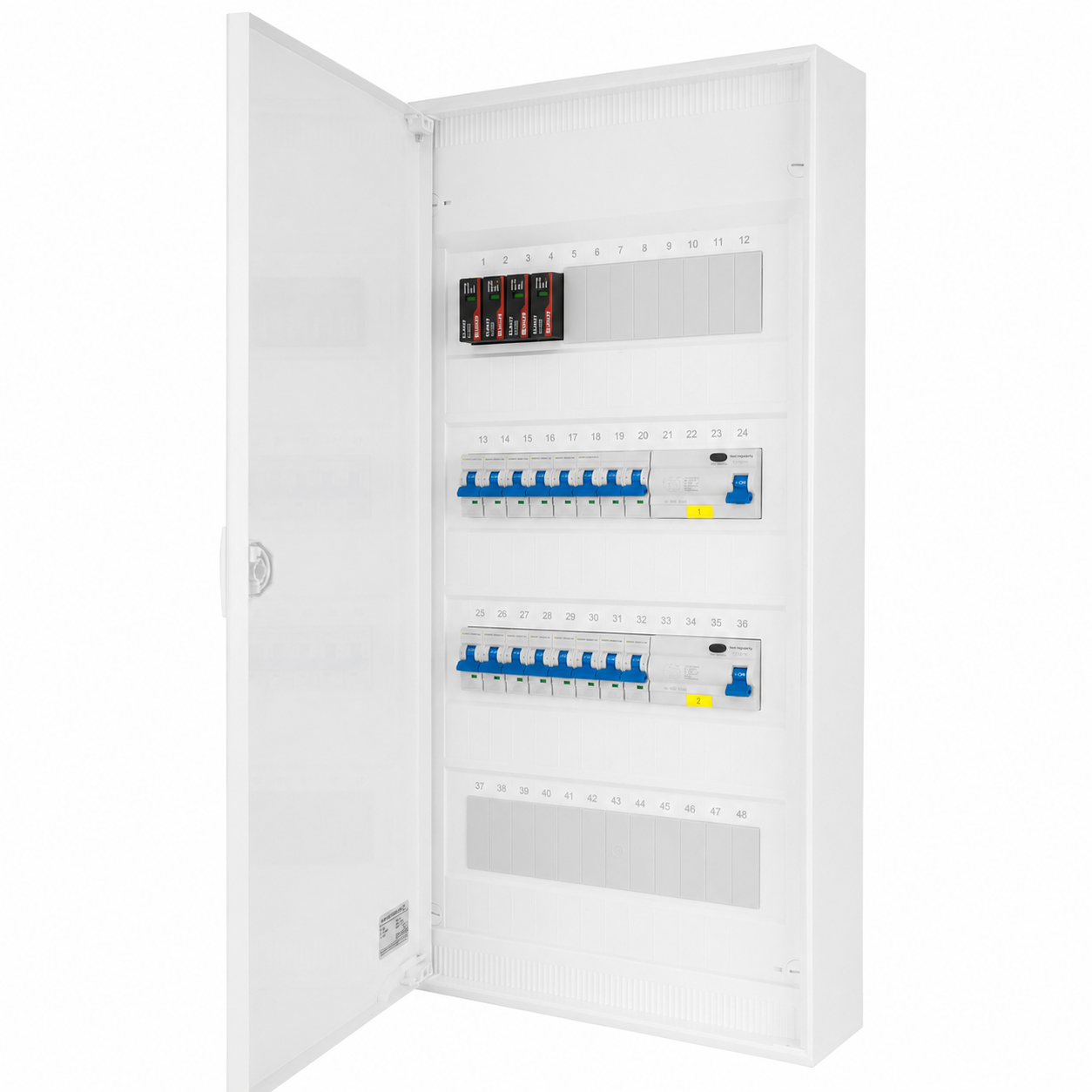

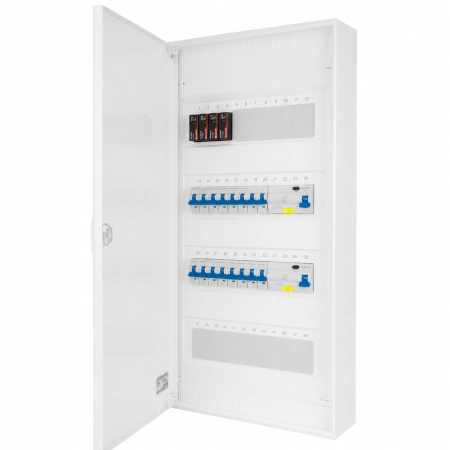

Rozdzielnica modułowa natynkowa RM4x12-G0067 to kompletna, wyposażona i okablowana skrzynka elektryczna przeznaczona do rozdziału energii oraz zabezpieczenia obwodów instalacji elektrycznej. Konstrukcja obejmująca 4 rzędy po 12 modułów zapewnia łącznie 48 miejsc modułowych, dzięki czemu rozdzielnica sprawdzi się w rozbudowanych instalacjach jedno- i trójfazowych.

Model został wyposażony w 14 wyłączników nadprądowych MCB, 2 wyłączniki różnicowoprądowe RCCB typu A oraz ogranicznik przepięć SALTEK AC T1+T2 TNS. Gotowe okablowanie wewnętrzne, szyna łączeniowa oraz zaciski rozgałęźne Pollmann L1, L2, L3, N i PE pozwalają ograniczyć zakres prac związanych z prefabrykacją rozdzielnicy.

Aparatura została umieszczona w natynkowej obudowie Hager o wymiarach 640 × 305 × 96,5 mm. Rozdzielnica jest przygotowana do zastosowania w instalacjach o napięciu znamionowym 400 V.

Rozdzielnica natynkowa 4x12 z kompletnymi zabezpieczeniami

Zastosowana aparatura zapewnia kompleksową ochronę poszczególnych obwodów instalacji elektrycznej. Rozdzielnica wyposażona jest w:

• 13 × wyłącznik nadprądowy MCB B16A 1P 10 kA VDE,
• 1 × wyłącznik nadprądowy MCB B16A 3P 10 kA VDE,
• 2 × wyłącznik różnicowoprądowy RCCB 40A / 30 mA Typ A 3P+N 10 kA VDE,
• ogranicznik przepięć SALTEK AC T1+T2 TNS,
• zaciski rozgałęźne Pollmann L1, L2, L3, N i PE,
• blok zacisków neutralnych,
• blok zacisków uziemiających,
• szynę łączeniową,
• przygotowane okablowanie wewnętrzne.

Wyłączniki nadprądowe MCB odpowiadają za zabezpieczenie obwodów przed skutkami zwarć i przeciążeń. Dwa wyłączniki różnicowoprądowe RCCB typu A pozwalają na odpowiedni podział instalacji na grupy obwodów oraz zwiększają poziom ochrony instalacji.

Ogranicznik przepięć SALTEK T1+T2

Istotnym elementem wyposażenia modelu DV-6364-NT jest ogranicznik przepięć SALTEK AC T1+T2 TNS. Jego zastosowanie pozwala ograniczać przepięcia występujące w instalacji elektrycznej i tym samym zwiększyć ochronę podłączonych urządzeń oraz odbiorników.

Ogranicznik typu T1+T2 łączy funkcje ochrony pierwszego i drugiego stopnia, stanowiąc ważny element kompleksowego systemu zabezpieczeń instalacji.

Połączenie ochrony przeciwprzepięciowej z zabezpieczeniami MCB i RCCB sprawia, że rozdzielnica stanowi rozbudowane rozwiązanie przeznaczone do współczesnych instalacji elektrycznych.

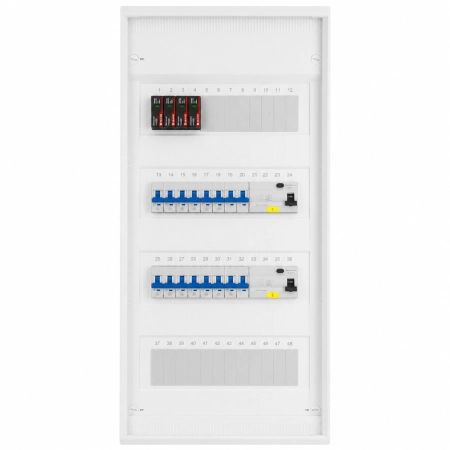

48 miejsc modułowych – konstrukcja 4x12

Rozdzielnica elektryczna natynkowa 4x12 posiada cztery rzędy po 12 miejsc modułowych, co daje łącznie 48 modułów.

Duża przestrzeń wewnętrzna pozwala na przejrzyste rozmieszczenie aparatury oraz uporządkowanie przewodów. Konstrukcja 4x12 sprawdzi się szczególnie w instalacjach wymagających podziału na większą liczbę niezależnych obwodów.

Montaż natynkowy pozwala zamocować obudowę bezpośrednio na powierzchni ściany, bez konieczności wykonywania specjalnej wnęki montażowej.

Gotowa i okablowana rozdzielnica elektryczna 400V

Model RM4x12-G0067 posiada przygotowane okablowanie wewnętrzne, dzięki czemu ograniczony zostaje zakres prac koniecznych do wykonania podczas montażu instalacji.

Do wykonania połączeń zastosowano:

• przewody neutralne H07V-K 10/16 mm² – niebieskie,
• przewody zasilające H07V-K 10/16 mm² – czarne,
• przewody ochronne H07V-K 16 mm² – żółto-zielone.

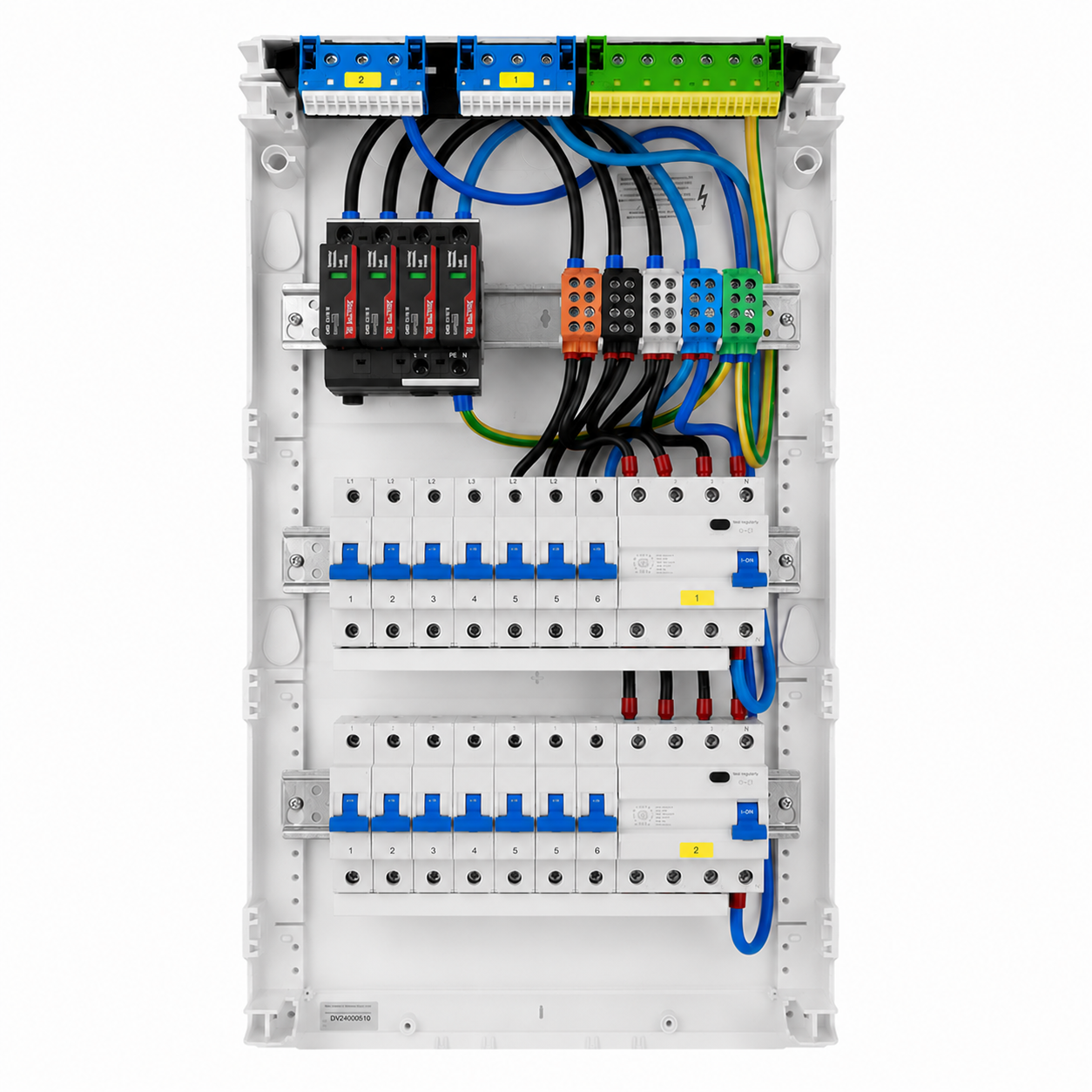

Aparatura została połączona szyną łączeniową. Zastosowano również bloki zacisków neutralnych i uziemiających, które pomagają zachować czytelny i uporządkowany układ połączeń.

Zaciski rozgałęźne Pollmann L1, L2, L3, N i PE

Rozdzielnica została wyposażona w zaciski rozgałęźne marki Pollmann dla L1, L2, L3, N oraz PE.

Pozwalają one na uporządkowane rozprowadzenie przewodów fazowych, neutralnych i ochronnych pomiędzy poszczególne elementy instalacji. Rozwiązanie to jest szczególnie przydatne w rozbudowanych instalacjach trójfazowych.

Gotowe zaciski w połączeniu z wykonanym okablowaniem wewnętrznym usprawniają podłączenie rozdzielnicy oraz ułatwiają późniejszą identyfikację poszczególnych połączeń.

Rozdzielnica elektryczna 400V

Rozdzielnica przeznaczona jest do instalacji o napięciu znamionowym 400 V i częstotliwości 50 Hz.

Prąd znamionowy wynosi 40 A, a znamionowy prąd zwarciowy umowny wynosi ≤10 kA.

Zastosowanie zabezpieczeń jedno- i trójfazowych pozwala wykorzystać rozdzielnicę w instalacjach obsługujących różnego rodzaju odbiorniki elektryczne.

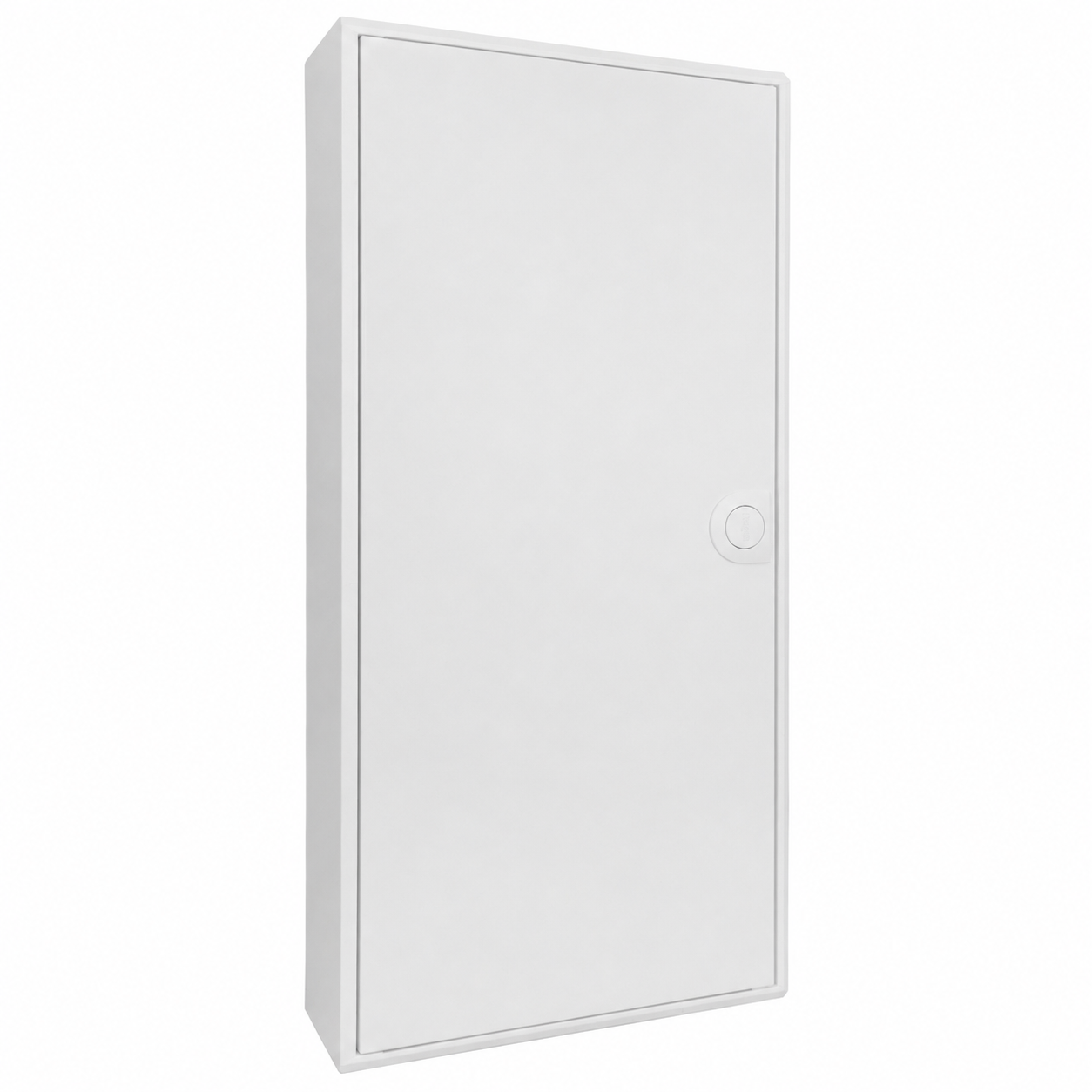

Natynkowa obudowa Hager

Aparatura została umieszczona w obudowie marki Hager o wymiarach:

640 × 305 × 96,5 mm

Obudowa wykonana jest z tworzywa sztucznego i posiada odporność mechaniczną IK07. Stopień ochrony wynosi IP30, natomiast konstrukcja posiada II klasę izolacji.

Obudowa jest odporna na promieniowanie UV i posiada certyfikat VDE. Kolor czystej bieli RAL 9010 zapewnia estetyczny i uniwersalny wygląd.

Zastosowanie montażu natynkowego sprawia, że rozdzielnica może być instalowana bezpośrednio na ścianach pomieszczeń technicznych, gospodarczych, garaży czy warsztatów.

Najważniejsze zalety

• kompletna rozdzielnica modułowa natynkowa 4x12,
• aż 48 miejsc modułowych,
• 4 rzędy po 12 modułów,
• 14 wyłączników nadprądowych MCB,
• 2 wyłączniki różnicowoprądowe RCCB Typ A,
• ogranicznik przepięć SALTEK AC T1+T2 TNS,
• zabezpieczenia o zdolności zwarciowej 10 kA,
• przygotowane okablowanie wewnętrzne,
• zaciski rozgałęźne Pollmann L1, L2, L3, N i PE,
• blok zacisków neutralnych,
• blok zacisków uziemiających,
• aparatura połączona szyną łączeniową,
• napięcie znamionowe 400 V,
• prąd znamionowy 40 A,
• obudowa Hager,
• montaż natynkowy,
• odporność mechaniczna IK07,
• stopień ochrony IP30,
• II klasa izolacji,
• odporność na promieniowanie UV,
• kolor RAL 9010,

Parametry techniczne

Model: RM4x12-G0067
Typ produktu: rozdzielnica modułowa
Typ konstrukcji: natynkowa
Sposób montażu: natynkowy
Liczba rzędów: 4
Liczba miejsc modułowych: 48 (4x12)

Parametry elektryczne

Napięcie znamionowe: 400 V
Częstotliwość znamionowa: 50 Hz
Prąd znamionowy: 40 A
Prąd znamionowy zwarciowy umowny: ≤10 kA
Połączenie szyną łączeniową: tak

Aparatura zabezpieczeniowa

Wyłączniki nadprądowe MCB:
13 × B16A 1P 10 kA VDE
1 × B16A 3P 10 kA VDE

Wyłączniki różnicowoprądowe RCCB:
2 × 40A / 30 mA Typ A 3P+N 10 kA VDE

Ogranicznik przepięć: SALTEK AC T1+T2 TNS
Zaciski rozgałęźne: L1, L2, L3, N, PE – Pollmann
Blok zacisków neutralnych: tak
Blok zacisków uziemiających: tak
Okablowanie wewnętrzne: tak

Obudowa

Producent obudowy: Hager
Wymiary (W × S × G): 640 × 305 × 96,5 mm
Materiał obudowy: tworzywo sztuczne
Kolor: czysta biel RAL 9010
Stopień ochrony: IP30
Odporność mechaniczna: IK07
Klasa ochronności: II klasa izolacji
Odporność na promieniowanie UV: tak
Typ zamknięcia: blokada zatrzaskowa, bez zamka
Badanie rozżarzonym drutem: 750°C

Okablowanie wewnętrzne

Przewody neutralne: H07V-K 10/16 mm², niebieskie
Przewody zasilające: H07V-K 10/16 mm², czarne
