Rozdzielnica modułowa RM3x12-G0061

Rozdzielnica modułowa natynkowa 3x12 to kompletna i fabrycznie okablowana skrzynka elektryczna przeznaczona do rozdziału energii oraz zabezpieczenia instalacji elektrycznej. Trzy rzędy po 12 modułów zapewniają łącznie 36 miejsc modułowych, umożliwiając wygodne rozmieszczenie aparatury zabezpieczeniowej oraz uporządkowanie instalacji.

Rozdzielnica została wyposażona w 14 wyłączników nadprądowych MCB, 2 wyłączniki różnicowoprądowe RCCB typu A oraz ogranicznik przepięć SALTEK AC T1+T2 TNS. Dodatkowym elementem są zaciski rozgałęźne L1, L2, L3, N i PE, ułatwiające wykonanie połączeń.

Gotowe okablowanie wewnętrzne sprawia, że rozdzielnica stanowi praktyczne rozwiązanie do nowych oraz modernizowanych instalacji elektrycznych w domach, garażach, warsztatach, pomieszczeniach technicznych i obiektach użytkowych.

Rozdzielnica natynkowa z kompletnym zabezpieczeniem instalacji

Zastosowana aparatura zabezpieczeniowa pozwala na ochronę poszczególnych obwodów przed skutkami zwarć, przeciążeń oraz prądów różnicowych.

Rozdzielnica wyposażona jest w:

• 13 × wyłącznik nadprądowy MCB B16A 1P 10 kA VDE,
• 1 × wyłącznik nadprądowy MCB B16A 3P 10 kA,
• 2 × wyłącznik różnicowoprądowy RCCB 40A / 30 mA Typ A 3P+N 10 kA VDE,
• ogranicznik przepięć AC T1+T2 TNS SALTEK,
• zaciski rozgałęźne L1, L2, L3, N, PE,
• blok zacisków neutralnych,
• blok zacisków ochronnych,
• szynę łączeniową,
• kompletne okablowanie wewnętrzne.

Tak skonfigurowana rozdzielnica elektryczna 400V pozwala na wykonanie rozbudowanego systemu zabezpieczeń dla obwodów jedno- i trójfazowych.

Ogranicznik przepięć SALTEK T1+T2

Istotnym elementem wyposażenia jest ogranicznik przepięć SALTEK AC T1+T2 przeznaczony do układu TNS. Jego zadaniem jest ograniczenie przepięć mogących pojawić się w instalacji elektrycznej i tym samym zwiększenie poziomu ochrony podłączonych urządzeń.

Połączenie ochrony przeciwprzepięciowej z wyłącznikami nadprądowymi MCB oraz różnicowoprądowymi RCCB pozwala stworzyć kompleksowy system zabezpieczenia instalacji.

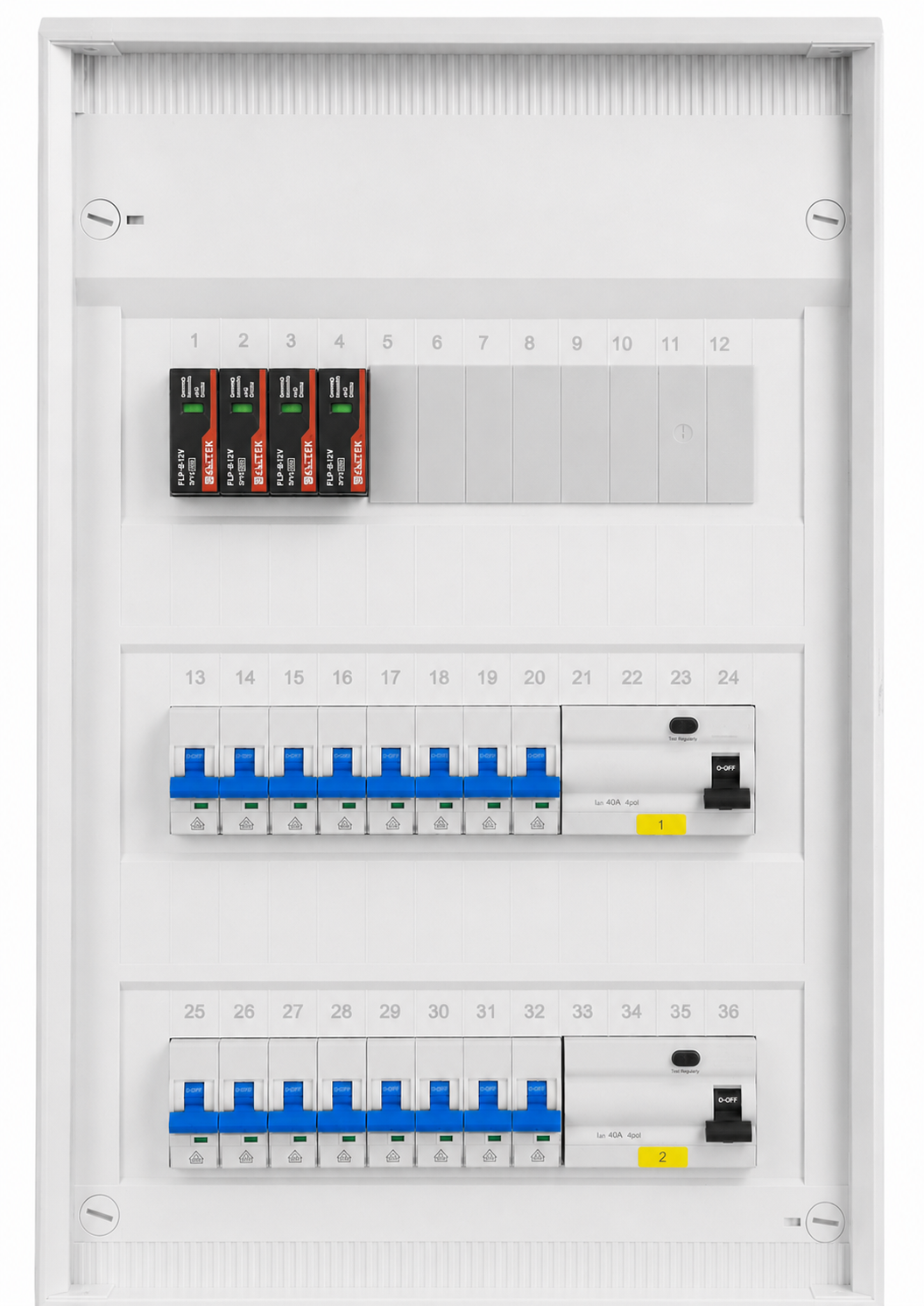

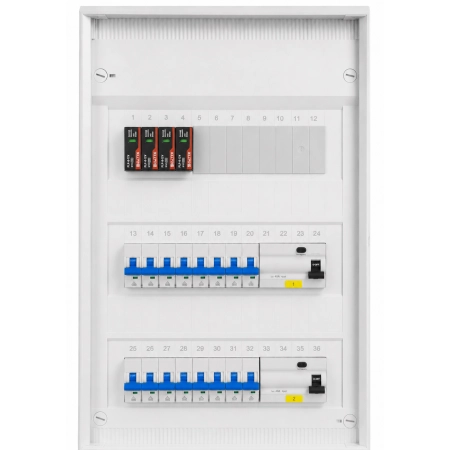

36 miejsc modułowych – konstrukcja 3x12

Obudowa posiada 3 rzędy po 12 modułów, zapewniając łącznie 36 miejsc modułowych. Taka konstrukcja sprawdzi się w bardziej rozbudowanych instalacjach wymagających podziału na większą liczbę niezależnie zabezpieczonych obwodów.

Wymiary obudowy wynoszą 515 × 305 × 96,5 mm. Rozdzielnica przeznaczona jest do montażu natynkowego, dzięki czemu może zostać zamontowana bezpośrednio na powierzchni ściany.

Jest to praktyczne rozwiązanie m.in. w garażach, warsztatach, kotłowniach, pomieszczeniach gospodarczych i technicznych, gdzie montaż podtynkowy nie jest wymagany.

Gotowa i okablowana rozdzielnica elektryczna

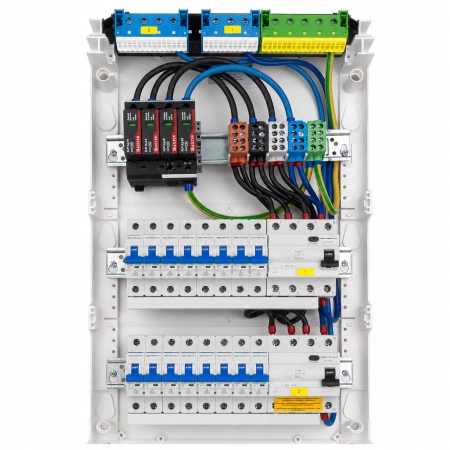

Rozdzielnica posiada przygotowane okablowanie wewnętrzne, dzięki czemu ogranicza zakres prac związanych z wykonywaniem połączeń pomiędzy poszczególnymi elementami aparatury.

Do wykonania połączeń zastosowano przewody:

• neutralne H07V-K 10/16 mm² – niebieskie,
• zasilające H07V-K 10/16 mm² – czarne,
• ochronne H07V-K 16 mm² – żółto-zielone.

Dodatkowo zastosowano zaciski rozgałęźne L1, L2, L3, N i PE, które umożliwiają uporządkowane wykonanie połączeń zasilających.

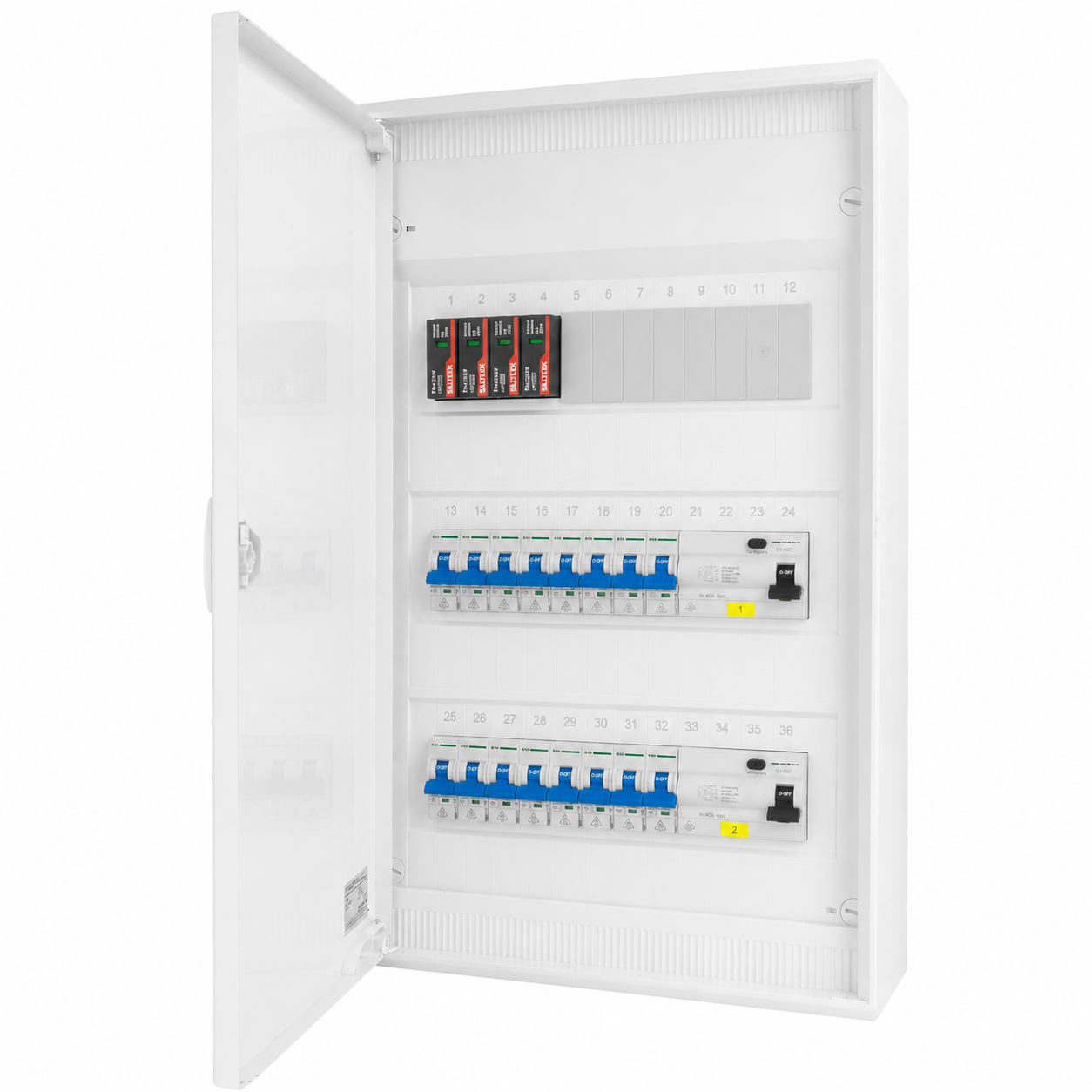

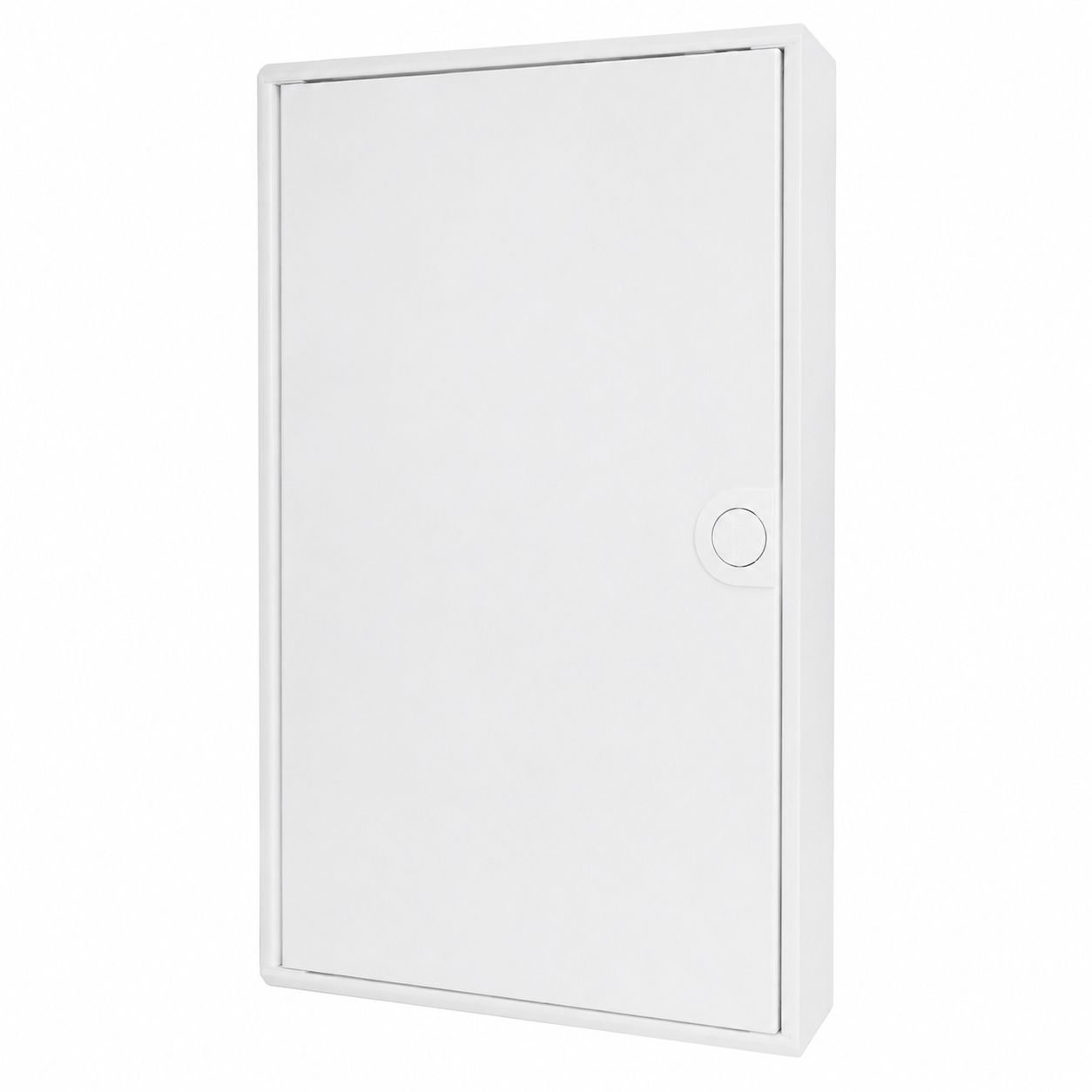

Solidna obudowa do montażu natynkowego

Obudowa wykonana została z tworzywa sztucznego i charakteryzuje się odpornością mechaniczną IK07. Posiada stopień ochrony IP30 oraz II klasę izolacji.

Rozdzielnica jest odporna na promieniowanie UV, a obudowa posiada certyfikat VDE. Kolor czystej bieli RAL 9010 nadaje jej uniwersalny wygląd, dzięki czemu może być stosowana zarówno w pomieszczeniach technicznych, jak i użytkowych.

Najważniejsze zalety rozdzielnicy

• kompletna rozdzielnica modułowa natynkowa 3x12,
• 36 miejsc modułowych,
• 3 rzędy po 12 modułów,
• 14 wyłączników nadprądowych MCB,
• 2 wyłączniki różnicowoprądowe RCCB Typ A,
• ogranicznik przepięć SALTEK AC T1+T2 TNS,
• przygotowane okablowanie wewnętrzne,
• zaciski rozgałęźne L1, L2, L3, N, PE,
• blok zacisków neutralnych,
• blok zacisków ochronnych,
• połączenie aparatury szyną łączeniową,
• napięcie znamionowe 400 V,
• prąd znamionowy 40 A,
• montaż natynkowy,
• odporność mechaniczna IK07,
• stopień ochrony IP30,
• II klasa izolacji,
• odporność na promieniowanie UV,
• obudowa w kolorze RAL 9010.

Parametry techniczne

Model: RM3x12-G0061
Typ produktu: rozdzielnica modułowa
Typ konstrukcji: natynkowa
Sposób montażu: natynkowy
Liczba rzędów: 3
Liczba modułów: 36 (3x12)

Napięcie znamionowe: 400 V
Częstotliwość znamionowa: 50 Hz
Prąd znamionowy: 40 A
Prąd znamionowy zwarciowy umowny: ≤10 kA

Aparatura zabezpieczeniowa

Wyłączniki nadprądowe MCB:
13 × B16A 1P 10 kA VDE
1 × B16A 3P 10 kA

Wyłączniki różnicowoprądowe RCCB:
2 × 40A / 30 mA Typ A 3P+N 10 kA VDE

Ogranicznik przepięć: SALTEK AC T1+T2 TNS
Zaciski rozgałęźne: L1, L2, L3, N, PE
Połączenie szyną łączeniową: tak
Blok zacisków neutralnych: tak
Blok zacisków ochronnych/uziemiających: tak

Obudowa

Wymiary (W × S × G): 515 × 305 × 96,5 mm
Materiał: tworzywo sztuczne
Kolor: czysta biel RAL 9010
Stopień ochrony: IP30
Odporność mechaniczna: IK07
Klasa ochronności: II klasa izolacji
Odporność na promieniowanie UV: tak
Typ zamknięcia: blokada zatrzaskowa, bez zamka
Badanie rozżarzonym drutem: 750°C

Okablowanie

Przewody neutralne: H07V-K 10/16 mm², niebieskie
Przewody zasilające: H07V-K 10/16 mm², czarne
Przewody ochronne: H07V-K 16 mm², żółto-zielone

Zastosowanie rozdzielnicy 3x12

Rozdzielnica natynkowa 36-modułowa przeznaczona jest do rozdziału energii i zabezpieczania obwodów instalacji elektrycznych. Może być wykorzystana zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.

Znajdzie zastosowanie m.in. w:

• domach jednorodzinnych,
• garażach,
• warsztatach,
• kotłowniach,
• pomieszczeniach gospodarczych,
• pomieszczeniach technicznych,
• obiektach usługowych,
• niewielkich obiektach przemysłowych.

Duża liczba miejsc modułowych oraz zastosowanie zabezpieczeń MCB, RCCB i ogranicznika przepięć T1+T2 sprawiają, że rozdzielnica może obsługiwać rozbudowane instalacje z wieloma niezależnymi obwodami.
