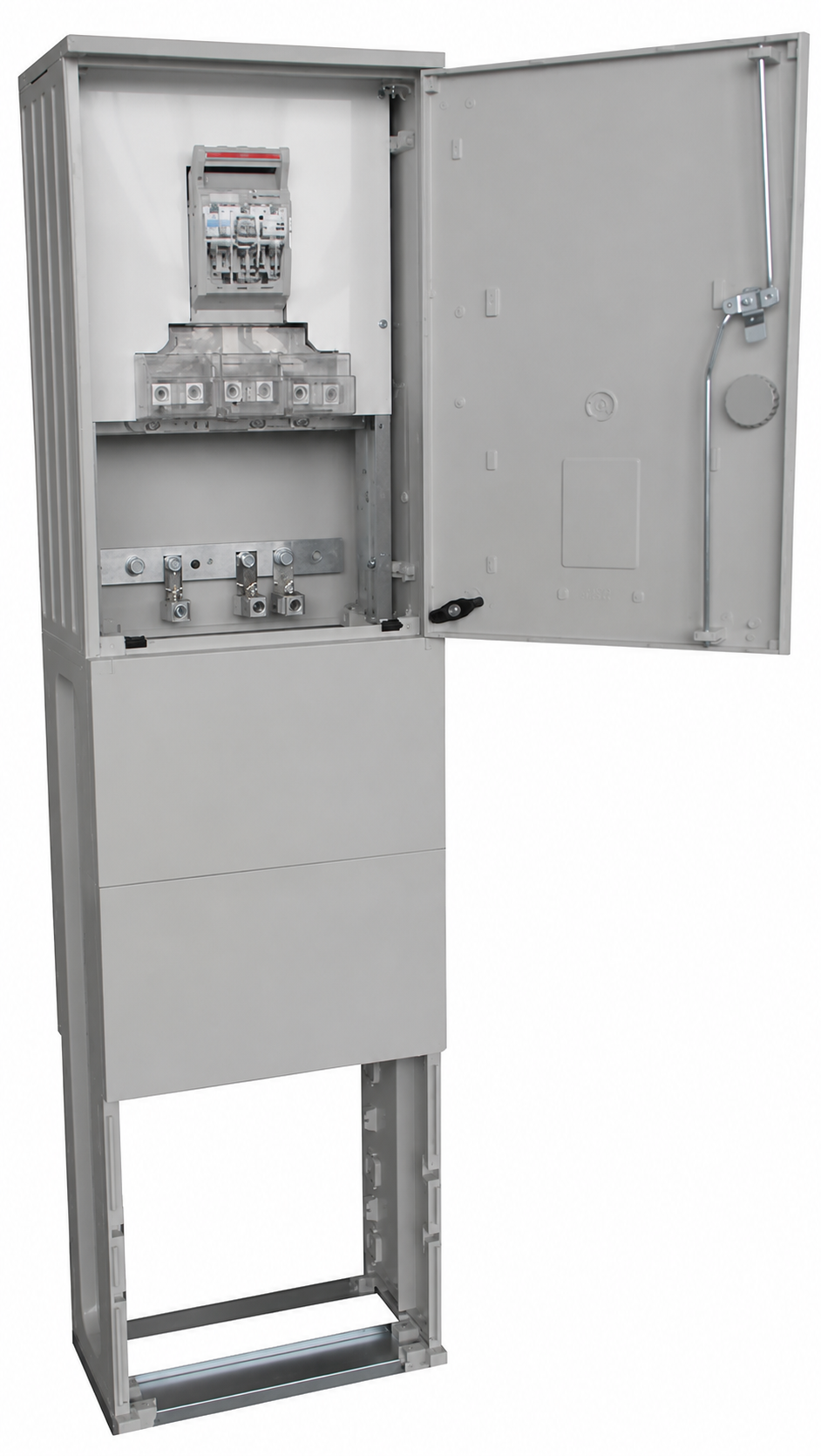

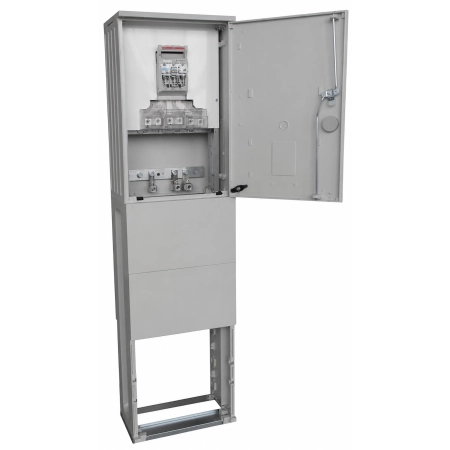

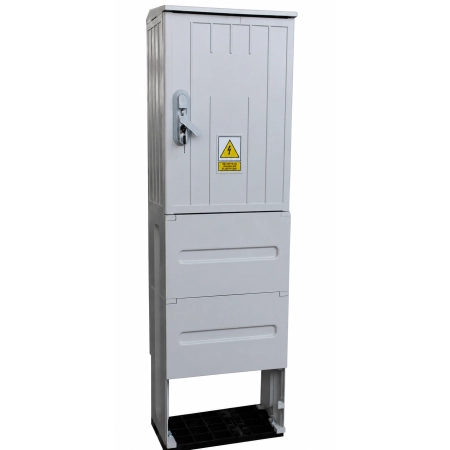

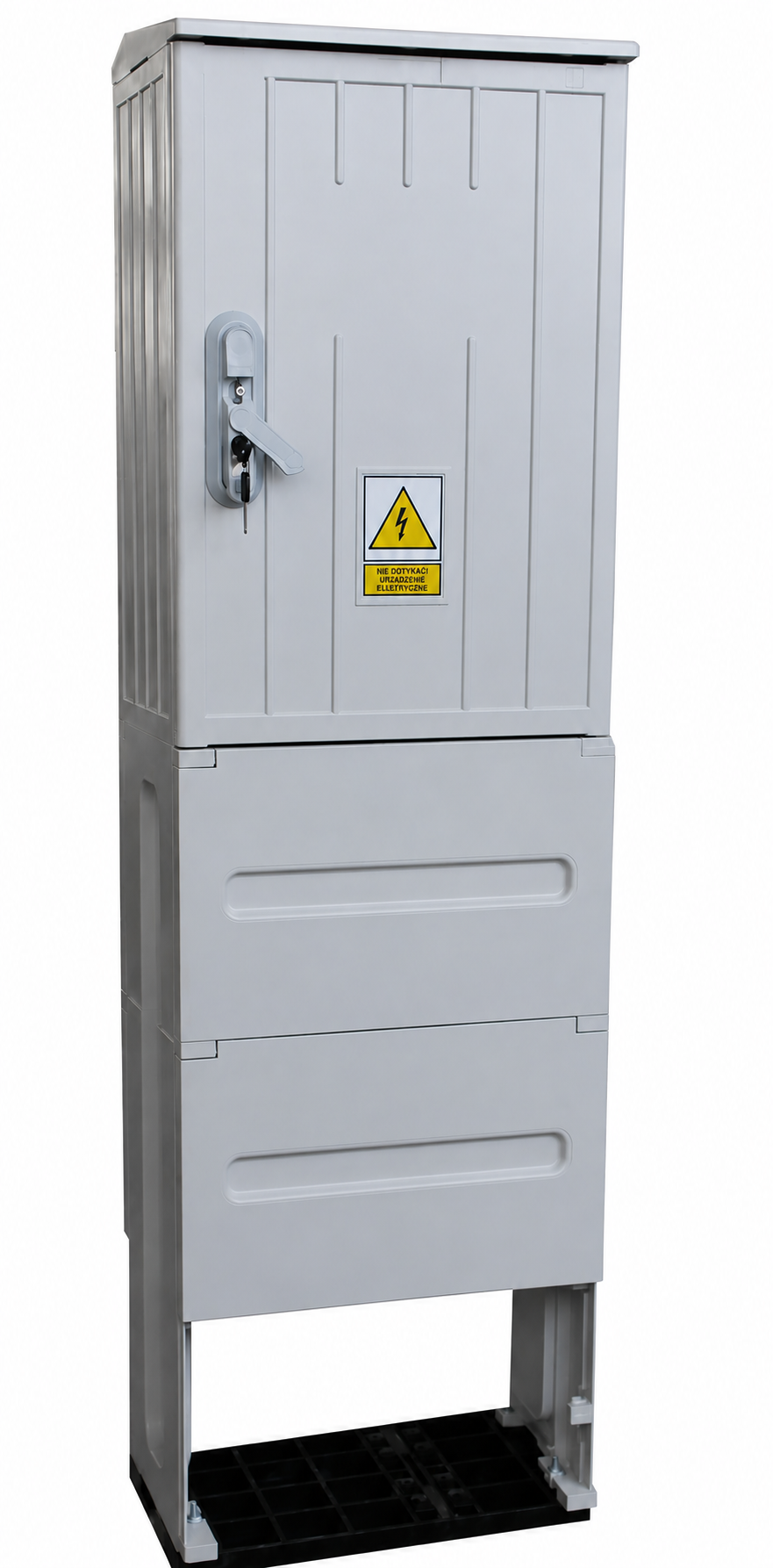

Złącze kablowe ZK1a-RBK160A-LZ00-G0100

Złącze kablowe ZK1a-RBK160A-LZ00-G0100 to profesjonalna rozdzielnica przeznaczona do rozdziału energii elektrycznej oraz zabezpieczenia obwodów przed skutkami zwarć i przeciążeń. Konstrukcja została przystosowana do pracy w sieciach elektroenergetycznych prądu przemiennego i montażu na fundamencie wkopanym w ziemię.

Złącze wyposażono w rozłącznik bezpiecznikowy RBK 160A współpracujący z listwą odgałęźną LZV00 oraz zaciskami VKlema 240 mm². Rozwiązanie umożliwia również wykonanie zasilania przelotowego kablem o przekroju maksymalnie 2 × 4 × 240 mm², dzięki czemu złącze może znaleźć zastosowanie jako element rozbudowanych kablowych sieci elektroenergetycznych.

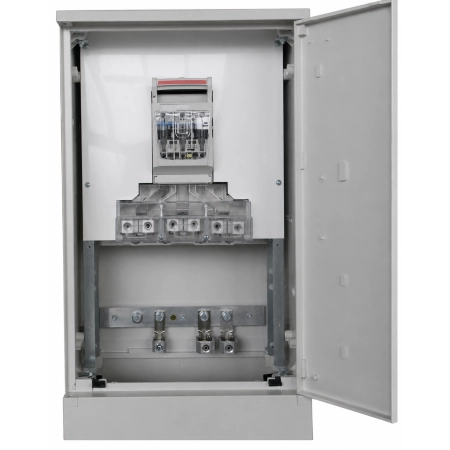

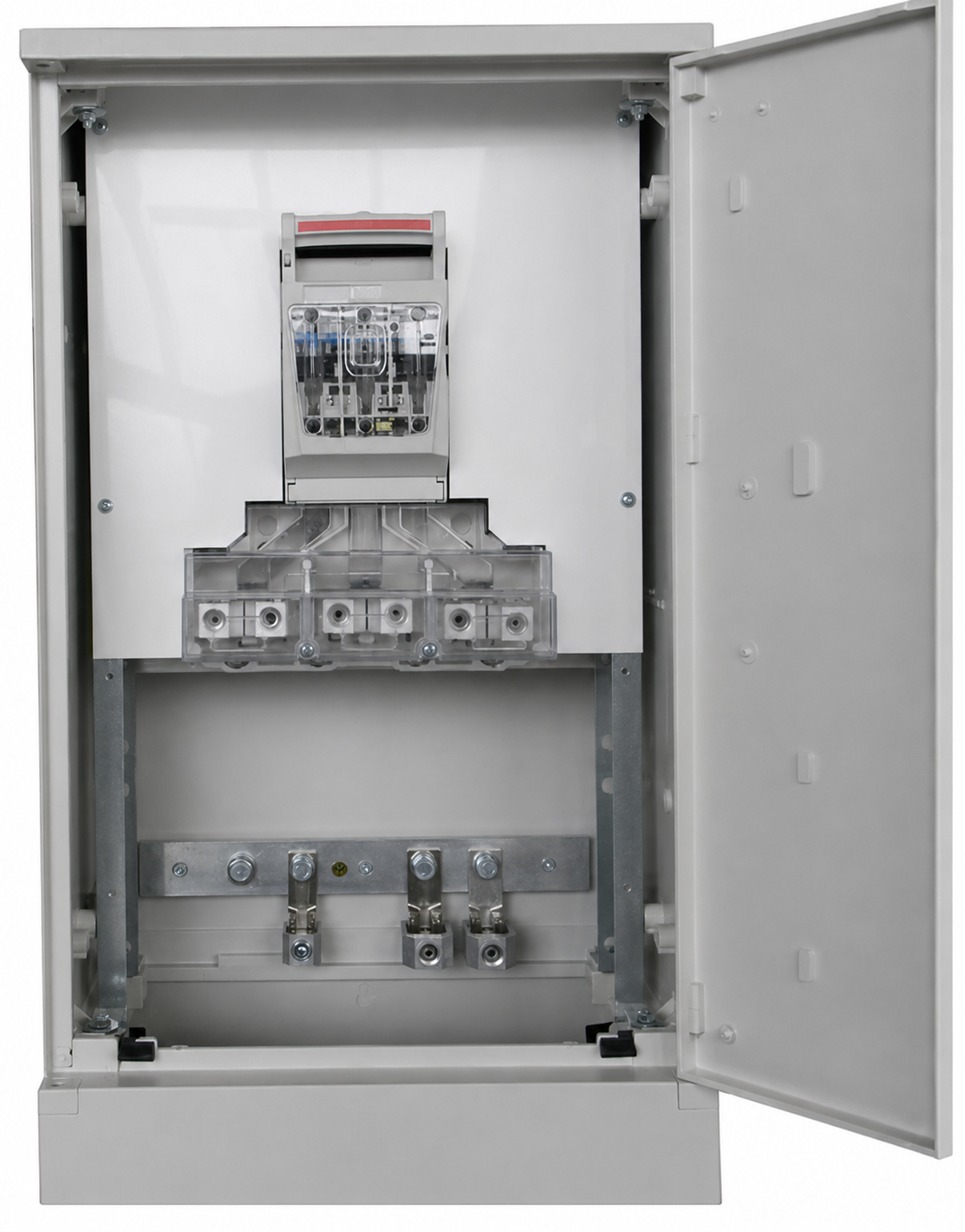

Wyposażenie ZK1a-RBK160A-LZ00-G0100

Złącze zostało wyposażone w elementy umożliwiające wykonanie bezpiecznego i funkcjonalnego punktu rozdziału energii:

• 1 × rozłącznik bezpiecznikowy RBK 160A,
• listwa odgałęźna LZV00,
• zaciski VKlema 240 mm²,
• szyna PEN z zaciskami VKlema 240 mm²,
• możliwość wykonania zasilania przelotowego kablem maks. 2 × 4 × 240 mm²,
• drzwi wyposażone w zamek z wkładką na klucz 1333,
• fundament przeznaczony do wkopania w ziemię.

Parametry techniczne

Typ: ZK1a-RBK160A-LZ00-G0100
Rodzaj: złącze kablowe / rozdzielnica kablowa
Rozłącznik bezpiecznikowy: 1 × RBK 160A
Listwa odgałęźna: LZV00
Zaciski: VKlema 240 mm²
Zasilanie przelotowe: kabel maks. 2 × 4 × 240 mm²
Szyna PEN: zaciski VKlema 240 mm²
Wymiary (szer. × wys. × gł.): 400 × 1515 × 250 mm
Sposób montażu: na fundamencie do wkopania w ziemię
Zamknięcie: zamek z wkładką na klucz 1333

Złącze kablowe z możliwością zasilania przelotowego

Istotną cechą modelu ZK1a-RBK160A-LZ00-G0100 jest możliwość realizacji zasilania przelotowego. Pozwala to wykorzystać rozdzielnicę jako element ciągu kablowego, z którego wykonywane jest odpowiednio zabezpieczone odejście do kolejnego obwodu lub odbiorcy.

Zastosowanie zacisków VKlema 240 mm² pozwala na podłączenie przewodów o dużych przekrojach, charakterystycznych dla instalacji elektroenergetycznych wymagających przesyłu większych mocy.

Zastosowanie złącza kablowego ZK1a-RBK160A-LZ00-G0100

Złącze może być stosowane jako element kablowych sieci elektroenergetycznych niskiego napięcia, m.in. do rozdziału energii oraz zabezpieczenia obwodów.

Sprawdzi się między innymi w instalacjach:

• budynków mieszkalnych i wielorodzinnych,
• obiektów usługowych i handlowych,
• zakładów przemysłowych,
• obiektów infrastrukturalnych,
• sieci kablowych niskiego napięcia,
• instalacji wymagających wykonania odgałęzienia od głównego toru zasilającego,
• układów wymagających zasilania przelotowego.

Dlaczego warto wybrać ZK1a-RBK160A-LZ00-G0100?

Model ZK1a-RBK160A-LZ00-G0100 łączy funkcję rozdziału energii z zabezpieczeniem obwodu za pomocą rozłącznika bezpiecznikowego RBK 160A. Duże przekroje zacisków oraz możliwość prowadzenia zasilania w przelocie zwiększają możliwości zastosowania rozdzielnicy w profesjonalnych instalacjach elektroenergetycznych.

Do najważniejszych zalet należą:

• rozłącznik bezpiecznikowy RBK 160A,
• listwa odgałęźna LZV00,
• zaciski VKlema 240 mm²,
• szyna PEN z zaciskami 240 mm²,
• możliwość wykonania zasilania przelotowego,
• konstrukcja na fundamencie przeznaczonym do wkopania w ziemię,
• zamykane drzwi ograniczające dostęp do aparatury,
• zastosowanie w profesjonalnych sieciach kablowych niskiego napięcia.

ZK1a-RBK160A-LZ00-G0100 – funkcjonalne złącze kablowe 160A

Złącze kablowe ZK1a-RBK160A-LZ00-G0100 to rozwiązanie przeznaczone dla instalacji, w których wymagane jest połączenie funkcji rozdziału energii, zabezpieczenia obwodu oraz możliwości wykonania zasilania przelotowego. Rozłącznik bezpiecznikowy RBK 160A, listwa odgałęźna oraz zaciski VKlema 240 mm² pozwalają wykorzystać złącze w wymagających instalacjach elektroenergetycznych.

To odpowiedni wybór wszędzie tam, gdzie potrzebne jest złącze kablowe 160A na fundamencie, wyposażone w rozłącznik bezpiecznikowy oraz przystosowane do podłączenia kabli o dużych przekrojach.
