Rozdzielnica budowlana RB40x60-G0032

Rozdzielnica budowlana RB40x60-G0032 to kompletne rozwiązanie przeznaczone do bezpiecznego rozdziału energii elektrycznej na placach budowy, działkach, terenach kempingowych, obiektach tymczasowych oraz podczas prac remontowych i instalacyjnych. Model został przystosowany do montażu trójfazowego licznika energii elektrycznej 3F oraz wyposażony w gniazda 230 V i 400 V.

Rozdzielnica wykonana jest na bazie wytrzymałej obudowy z poliestru termoutwardzalnego, który charakteryzuje się bardzo dobrymi właściwościami elektrycznymi i mechanicznymi. Wysoka odporność na promieniowanie UV sprawia, że obudowa jest odpowiednia do zastosowań zewnętrznych i dobrze znosi długotrwałą ekspozycję na światło słoneczne.

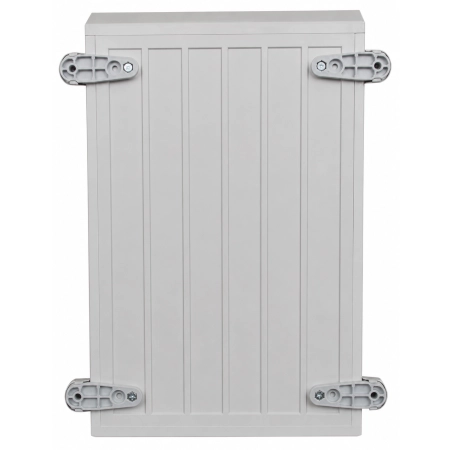

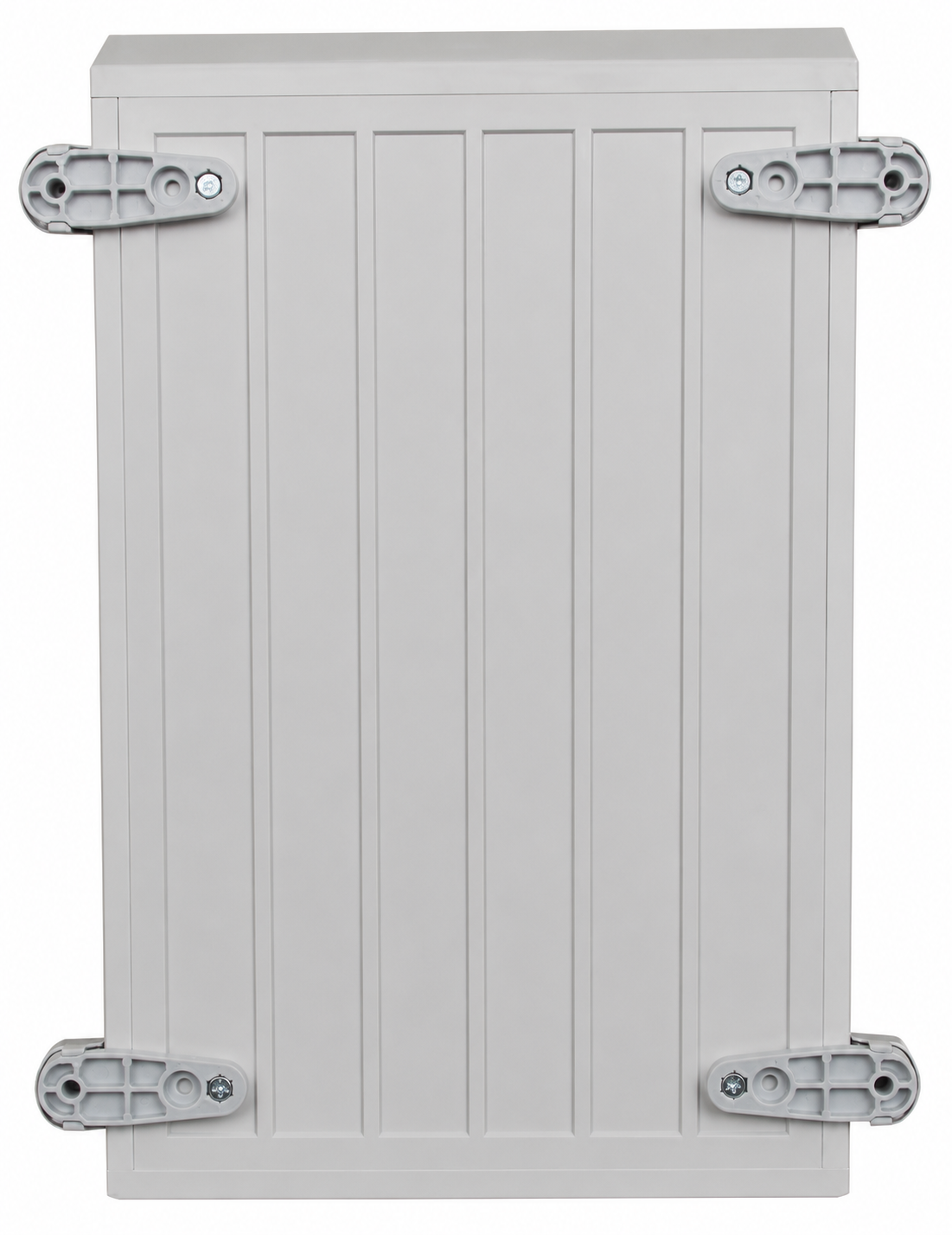

Dzięki uchwytom montażowym rozdzielnica przeznaczona jest do montażu bezpośrednio na elewacji.

Rozdzielnica budowlana z miejscem na licznik 3F

Model RB40x60-G0032 został przystosowany do zabudowy trójfazowego licznika energii elektrycznej zgodnie z wymaganiami Zakładu Energetycznego. Aparatura przedlicznikowa znajduje się w obudowie umożliwiającej plombowanie.

Połączenie części licznikowej, zabezpieczeń oraz zestawu gniazd sprawia, że urządzenie może pełnić funkcję kompletnego punktu zasilającego na budowie lub działce.

Rozdzielnica posiada:

• 2 gniazda jednofazowe 16A/230V,
• 1 gniazdo trójfazowe 16A/400V,
• 1 gniazdo trójfazowe 32A/400V.

Takie wyposażenie umożliwia podłączenie zarówno standardowych odbiorników jednofazowych, jak i urządzeń wymagających zasilania trójfazowego 400 V.

Wyposażenie rozdzielnicy RB40x60-G0032

Rozdzielnica wyposażona jest w:

• 1 × zabezpieczenie przedlicznikowe – wyłącznik nadmiarowoprądowy 3P C25A,
• 1 × tablicę licznikową do zabudowy licznika energii elektrycznej,
• 2 × gniazdo jednofazowe 3P 16A/230V,
• 1 × gniazdo trójfazowe 5P 16A/400V,
• 1 × gniazdo trójfazowe 5P 32A/400V,
• 1 × wyłącznik różnicowoprądowy 40A/30mA AC HNC-40/4/003,
• 1 × wyłącznik nadmiarowoprądowy 1P C16A,
• 1 × wyłącznik nadmiarowoprądowy 3P C20A.

Odpowiednio dobrana aparatura zabezpieczająca pozwala na ochronę poszczególnych obwodów oraz zwiększa bezpieczeństwo użytkowania instalacji elektrycznej.

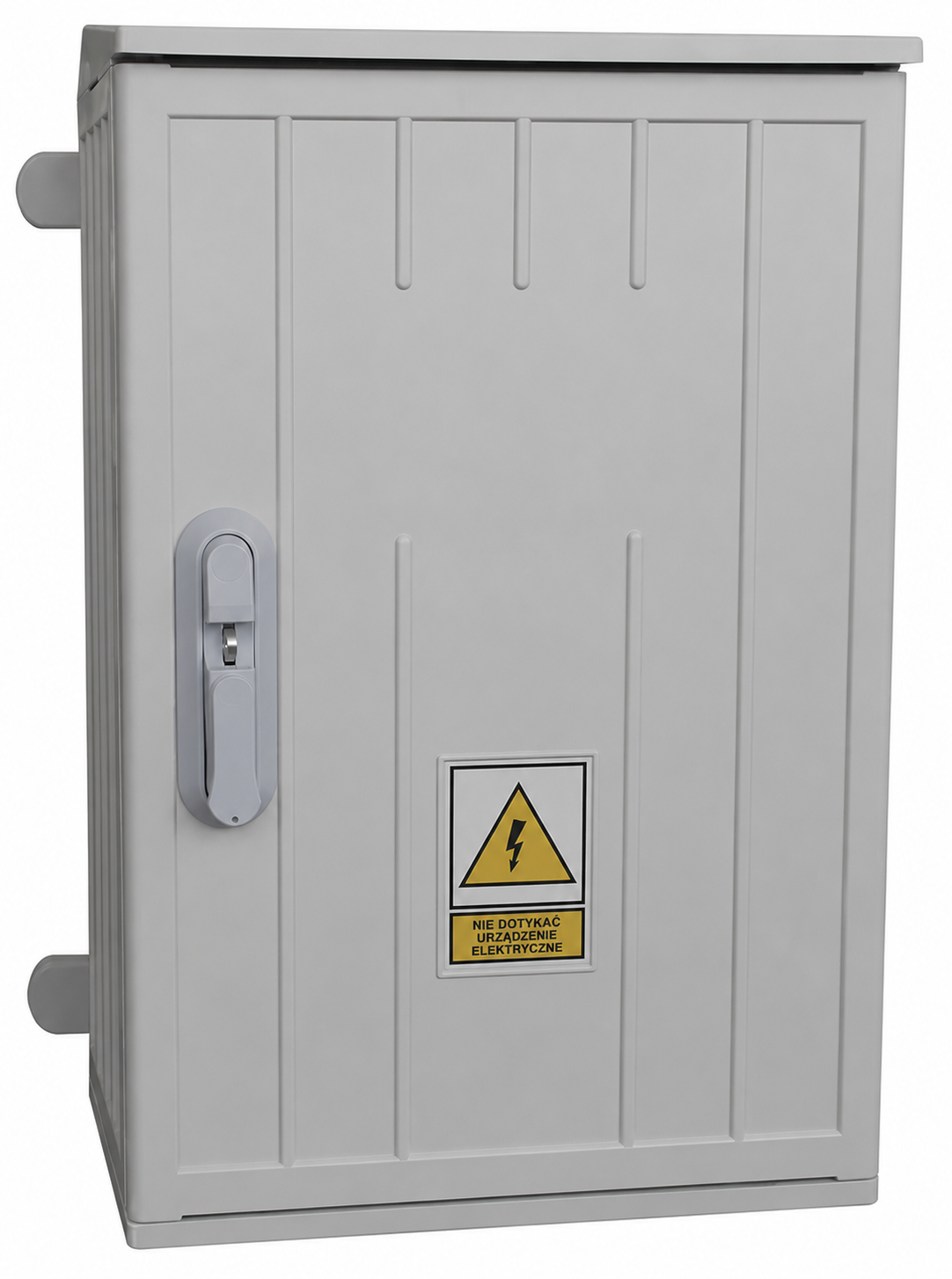

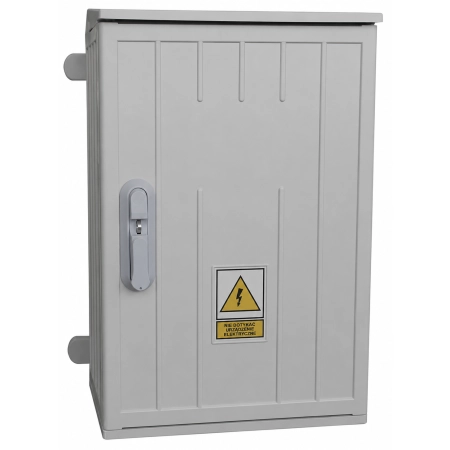

Solidna obudowa do zastosowania zewnętrznego

Obudowę rozdzielnicy wykonano z poliestru termoutwardzalnego, który zapewnia wysoką odporność mechaniczną oraz bardzo dobre właściwości elektroizolacyjne. Materiał jest odporny na promieniowanie UV, dlatego znacznie lepiej nadaje się do długotrwałego użytkowania na zewnątrz niż typowe obudowy wykonane z PVC lub ABS.

Dodatkowym elementem konstrukcyjnym jest skośny daszek, a uchwyty umożliwiają stabilny montaż rozdzielnicy na elewacji.

Klamka została przystosowana do zastosowania wkładki typu masterkey lub zamknięcia za pomocą kłódki, co pozwala ograniczyć dostęp osób nieupoważnionych do aparatury elektrycznej.

Parametry techniczne

Zacisk PEN i możliwość podłączenia uziemienia

Rozdzielnica została wyposażona w zacisk PEN 2 × 50 mm², na którym możliwe jest wykonanie rozdziału przewodu PEN na przewody PE i N. Konstrukcja umożliwia również podłączenie przewodu uziemiającego.

Dla przewodu zasilającego zastosowano dławik PG21, natomiast dla przewodu uziemiającego – PG16. Maksymalny przekrój przewodu przyłączeniowego wynosi 5 × 35 mm².

Rozdzielnica dedykowana jest do zastosowania w sieciach TN-C oraz TN-S.

Zastosowanie rozdzielnicy budowlanej RB40x60-G0032

Rozdzielnica RB40x60-G0032 może być stosowana jako:

• rozdzielnica elektryczna na plac budowy,
• rozdzielnica budowlana z licznikiem,
• rozdzielnica elektryczna na działkę,
• rozdzielnica na działkę kempingową,
• rozdzielnica z gniazdami 230V i 400V,
• punkt zasilania elektronarzędzi,
• punkt zasilania maszyn i urządzeń budowlanych,
• rozdzielnica do obiektów tymczasowych,
• rozdzielnica do prac remontowych i instalacyjnych.

Dlaczego warto wybrać RB40x60-G0032?

Najważniejsze zalety rozdzielnicy to:

• miejsce na trójfazowy licznik energii elektrycznej,
• zabezpieczenie przedlicznikowe C25A,
• gniazda jednofazowe 230V/16A,
• gniazdo trójfazowe 400V/16A,
• gniazdo trójfazowe 400V/32A,
• wyłącznik różnicowoprądowy 40A/30mA,
• zabezpieczenia nadprądowe,
• aparatura EATON MOELLER,
• odporna na promieniowanie UV obudowa poliestrowa,
• możliwość montażu bezpośrednio na elewacji,
• możliwość zabezpieczenia dostępu za pomocą wkładki masterkey lub kłódki,
• zacisk PEN z możliwością rozdziału na PE i N,
• możliwość podłączenia przewodu uziemiającego,
• przystosowanie do sieci TN-C i TN-S.

Rozdzielnica budowlana RB40x60-G0032 to funkcjonalne rozwiązanie dla inwestorów, wykonawców i instalatorów poszukujących kompletnej rozdzielnicy budowlanej z licznikiem, zabezpieczeniami oraz gniazdami 230V i 400V. Konstrukcja przeznaczona do montażu na elewacji oraz odporna obudowa poliestrowa sprawiają, że model dobrze sprawdzi się jako punkt dystrybucji energii na budowie, działce lub w obiekcie tymczasowym.
